Подключение радиаторов к системе отопления примеры. Какие виды отопительных систем бывают?
Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.
Однотрубное отопление
Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.
Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

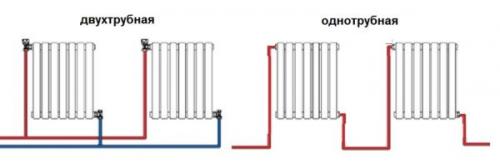

Наглядные схемы подключения радиаторов для разных отопительных систем: однотрубной и двухтрубной
Двухтрубное отопление
Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе. Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.
Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85.
Какое подключение радиаторов отопления лучше. Факторы, влияющие на эффективность радиатора
Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, необязательно подойдет другому.
Тем не менее если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:
- размер радиаторов и их тепловая мощность;
- размещение отопительных приборов внутри дома;
- схема подключения.
Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.
В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.
Как правило, радиаторы размещают под окнами или в простенках между ними, если окна находятся друг от друга на большом расстоянии, а также в углах или вдоль глухой стены комнаты, в ванной, прихожей, кладовке, нередко – на лестничных клетках многоквартирных домов.
Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:
- в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
- ребра на конвекторах должны быть направлены вертикально;
- середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
- общая длина батареи должна составлять от 75 % ширины оконного проема;
- отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.
Обратите внимание , что от правильного выбора способов подключения радиаторов отопления в многоквартирном доме будет зависеть не только теплоотдача батареи, но и уровень теплопотерь.
Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.Как правильно подключить радиатор отопления при однотрубной системе. Батареи отопления с боковым подключением
При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.
Вариант №1. Диагональное подключение
Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.
Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе
Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.
Вариант №2. Одностороннее
Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

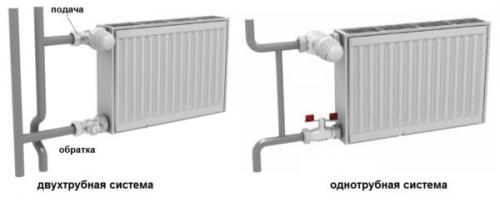

Боковое подключение для двухтрубной и однотрубной системы
При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.
Боковое подключение радиаторов отопления - это наиболее эффективный способ, который используется производителями отопительных приборов для испытания их тепловой мощности. Это подключение считается эталоном, и все остальные типы подключения менее эффективны.
Диагональная схема подключения радиаторов отопления
Диагональное подключение радиаторов - это тип подключения, при котором горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны. Это подключение удобно, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах.
Боковое подключение для двухтрубной и однотрубной системы
Боковое подключение радиаторов - это тип подключения, при котором подающий и обратный трубопровод соединяются в два патрубка. Это подключение эффективно, но только если секций в радиаторах мало - не более 10. Если радиатор длинный, то его дальний от край будет плохо греться или останется холодным. В панельных радиаторах для решения этой проблемы устанавливают удлинители потока - трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевых или биметаллических радиаторах, улучшая при этом теплоотдачу.
Таким образом, боковое подключение радиаторов - это наиболее эффективный способ, который обеспечивает хорошую теплоотдачу, но требует установки удлинителей потока для длинных радиаторов.

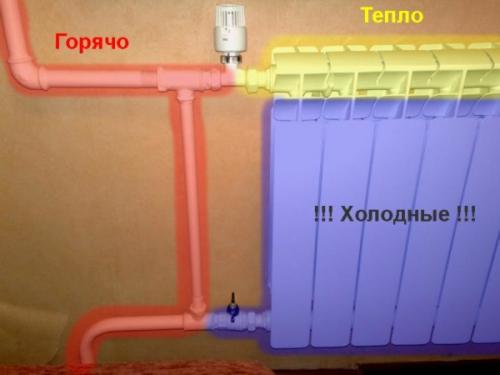

Неправильное подключение радиаторов отопления. Не греет радиатор отопления — верх горячий, а низ холодный
Эффективность работы отопительной системы — это главный аспект, который влияет на комфортность проживания. При неправильном подключении радиаторов отопления система будет работать на 30−50% слабее от запланированной мощности. В этой статье мастер сантехник расскажет как понять правильно ли подключен радиатор отопления и что делать если это не так.
Возможные причины
Почему нижняя часть радиатора отопления холодная? Следует сказать, что практически у всех моделей батарей температура в нижней части несколько ниже, чем на входе. Это связано с высоким уровнем теплоотдачи, вода успевает существенно остыть, прежде чем покинуть прибор. Возникает разница температур, которая несколько пугает владельцев. Так что при небольших перепадах не стоит волноваться, это вполне нормальная ситуация.
Но если разница существенно увеличивается, нижняя часть немного теплая или практически холодная, то этот факт указывает на серьезные проблемы. Существенно снижается эффективность системы, батарея неспособна обеспечивать достаточное количество тепла . Это негативно сказывается на температуре в помещении, так что необходимо срочно принять меры.
Самые распространенные причины:
- Во время установки были перепутаны трубы для подачи и обратки;
- Невысокая скорость циркуляции жидкости.
Первый случай достаточно распространен, подобные ситуации могут возникать при самостоятельном подключении или использовании услуг неквалифицированных мастеров. Любые нарушения схемы приводят к невозможности полноценной дальнейшей эксплуатации радиатора.
Во втором случае скорость течения воды внутри радиатора достаточно низкая, что негативно сказывается на его эксплуатации. Жидкость успевает полностью остыть, пока покинет батарею. На замедление скорости прохождения потока может повлиять множество причин, каждая из них требует оперативного устранения.

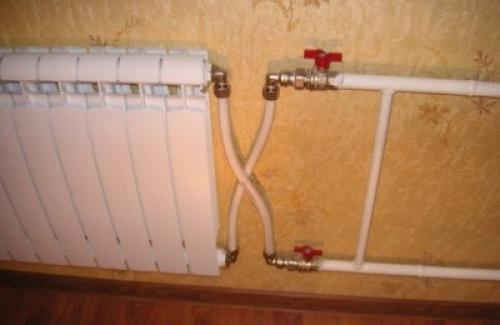

Неправильное подключение
Неверное присоединение труб – одна из возможных причин снижения эффективности радиатора . Это грубая ошибка, опытные мастера не допускают таких оплошностей, чаще всего они возникают после выполнения работ любителями.

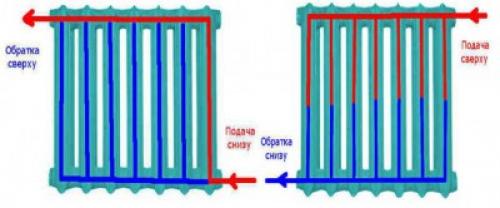

Труба, которая предназначена для обратки, присоединяется к верхнему патрубку, подача – к нижнему. В результате возникает спектр сопутствующих проблем:
- Полностью нарушается циркуляция воды и полноценная работа отопительной системы;
- Снижается КПД радиатора и его теплоотдача, вода неспособна полностью наполнить все секции;
- Нарушается процесс отведения жидкости из батареи.
Вода заходит через нижний патрубок, проходит по кругу и покидает радиатор. Его секции не прогреваются, реальная эффективность существенно снижается. Верхнее подключение не дает отводить жидкость из внутренней части, ведь особенности конструкции радиатора не позволяют создать повышенное давление для ее вывода через верхний патрубок.
Попадая внутрь, горячая вода старается сразу подняться вверх, ведь она имеет меньшую плотность, чем холодная. Теплоноситель преодолевает наименьший путь, а жидкость в секциях не перемещается.
При правильном подключении вода поступает сверху и проходит по верхнему коллектору. В радиаторе более низкое давление, жидкость перетекает в колонки и направляется в нижнюю часть. При этой схеме обеспечивается полноценный нагрев батареи.

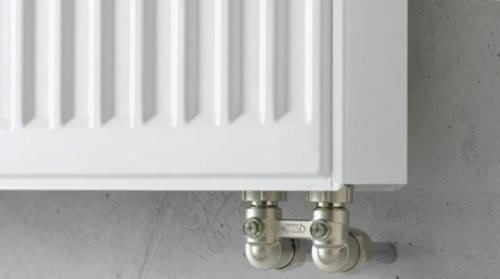

Нижнее подключение радиаторов отопления. Радиаторы с нижним подключением: преимущества конструкции и тонкости установки
Домашний уют складывается из многих факторов, одним из которых является отопление. В квартирах центральная отопительная система зачастую представлена в виде стандартного диагонального подключения, когда поступление горячей воды осуществляется по верхнему патрубку, а вывод – по нижнему. В частных домах большое количество труб мешает, поэтому целесообразно устанавливать радиаторы с нижним подключением. Об их преимуществах и способах установки читайте в данном материале.
Особенности
Конструкция секционных радиаторов с нижним подключением устроена таким образом, чтобы скрывать отопительные трубы внутри корпуса. В последнее время они пользуются особым успехом, так как оптимально вписываются в интерьер и отличаются высоким уровнем функциональности. Конечно, стоимость большинства изделий довольно высокая, но их эксплуатационные свойства полностью оправдывают такие затраты.
Современный рынок переполнен всевозможными конструкциями радиаторов: одинарными, угловыми, низкими, высокими, узкими, выполненными из алюминия, чугуна или же из сплава двух металлов.
Однако существует всего два типа конструкций с нижним подключением:
- стальные;
- панельные.
Чаще всего можно встретить стальные радиаторы – они полюбились за простоту монтажа и компактные размеры. Панельные, изготовленные из алюминиевых сплавов, отличаются наличием термостатической арматуры с узлами подключения. Нагрев комнаты, в которой установлен радиатор, зависит от количества секций устройства. Для небольших помещений будет достаточно 3-6 панелей. А для просторных помещений такого количества мало – температура в комнате будет низкой.
Если говорить об удобстве монтажа, то тут стальные приборы превосходят панельные, так как подлежат установке в любом положении, и горячая вода будет поступать непосредственно в последнюю секцию. Такой способ подачи сильно упрощает процедуру замены секции, если это будет необходимо. К тому же установка может проводиться любым способом в отличие от новых радиаторов, которые не всегда могут устанавливаться на устаревшие отопительные системы. Конструкции из профилированной стали отличаются длительным сроком эксплуатации и высоким уровнем теплоотдачи.
Важно помнить о том, что вне зависимости от способа подключения существуют правила монтажа, соблюдая которые можно избежать проблем в эксплуатации устройства:
- расстояние от радиатора до стены должно составлять 5 см;
- расстояние до пола – 10 см, в некоторых случаях допускается расстояние в 5 см.
Плюсы и минусы
Современные радиаторы нижнего подключения обладают множествами преимуществ:
- установка батарей такого типа позволяет добиться лаконичного интерьера без лишних технических элементов;
- оригинальная конструкция предполагает установку переходника направления устройства;
- патрубки труб сразу уходят в пол или стену;
- практически все современные радиаторы идут в комплекте со встроенным терморегулятором.
Как и любое другое устройство, эти новомодные устройства не лишены недостатков.
- Для красивого эстетичного вида трубы, как правило, монтируют в пол либо скрывают под плинтусом. В случае аварии заметить неисправность сразу будет сложно. Решение проблемы также может быть затруднительным. Ремонт труб не удастся выполнить без демонтажа напольного покрытия, в результате придется устранять не только неисправность трубы, но и дефекты пола.
- Большинство специалистов считают, что нижняя подводка проигрывает в плане теплоотдачи по сравнению с батареями бокового типа подключения. Бывает, что при нижнем подключении многосекционные радиаторы прогреваются частями. Конечно, решить такую проблему можно, но лучше всего использовать эти устройства в частных домах.
- Каждая секция батареи должна снабжаться отдельным воздухоотводом.
- Радиаторы с нижним подключением категорически запрещается использовать для самотечной системы отопления.
- Для эффективной работы понадобится установить дополнительный циркуляционный насос.
