Для того чтобы понимать как подключить радиатор отопления, нужно четко осознавать в какую систему она будет интегрироваться. Даже если все работы будут выполнять мастера из специализированной фирмы, все равно хозяину дома нужно знать какая схема отопления у него в жилище будет реализовываться.

Однотрубное отопление

Основывается на подаче воды в радиаторы, установленные в многоэтажном строении (как правило, в многоэтажках). Такое подключение радиатора отопления является самым простым.

Однако при доступности монтажа такая схема имеет один серьезный недостаток – невозможно регулировать подачу тепла. Никаких специальных устройств такая система не предусматривает. Поэтому теплоотдача соответствует заложенной проектом расчетной норме.

Наглядные схемы подключения радиаторов для разных отопительных систем: однотрубной и двухтрубной

Двухтрубное отопление

Рассматривая варианты подключения радиаторов отопления, естественно стоит уделить внимание и двухтрубной отопительной системе. Ее функционирование базируется на подаче горячего теплоносителя по одной трубе, а отводу охлажденной воды в обратном направлении по второй трубе. Здесь реализуется параллельное подключение отопительных устройств. Достоинством такого подключения является равномерность нагрева всех батарей. Кроме того интенсивность теплоотдачи можно регулировать вентилем, который монтируется перед радиатором.

Важно! Правильное подключение радиаторов отопления подразумевает соблюдение требований главного нормативного документа – СНиП 3.05.01-85.

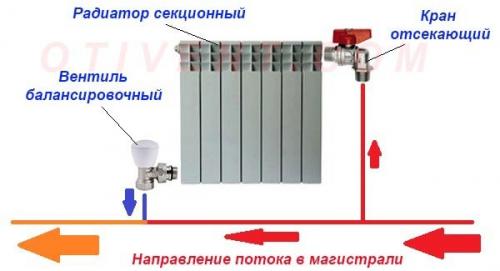

Как правильно подключить радиатор отопления при однотрубной системе. Устройство и принцип раздачи теплоносителя

Система называется однотрубной, поскольку нагретая вода подается и уходит из радиаторов отопления по единому коллектору. Трубопровод является общим для всех батарей, подсоединенных к магистральной ветви. То есть, входная и выходная подводка каждого отопительного прибора подключается к одной трубе, как показано на примере схемы теплоснабжения одноэтажного здания.

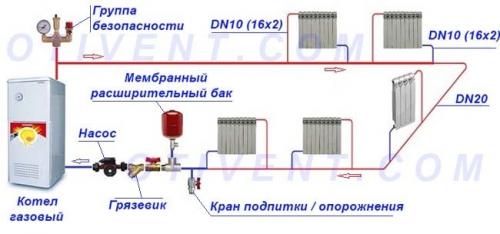

Классический вариант закрытой схемы с принудительным движением теплоносителя, подключенной к газовому котлу

Как работает однотрубная радиаторная система отопления:

1. Поступающий от котла прогретый теплоноситель достигает первой батареи и делится тройником на два неравных потока. Основная масса воды продолжает двигаться прямо по магистрали, меньшая часть затекает в радиатор (примерно 1/3).
2. Отдав тепло стенкам батареи и охладившись на 10—15 °С (в зависимости от мощности и реальной отдачи радиатора), малый поток через выходящий патрубок возвращается в общий коллектор.
3. Смешиваясь с основным потоком, охлажденный теплоноситель снижает его температуру на 0.5—1.5 градуса. Смешанная вода доставляется к следующему отопительному прибору, где цикл теплообмена и охлаждения главного потока повторяется.
4. В результате каждая последующая батарея получает теплоноситель с более низкой температурой. В конце остывшая вода направляется обратно в котел по той же магистрали.

Важный момент. Чтобы схема отопления работала стабильно, диаметр раздающей трубы должен значительно превышать размеры радиаторных подводок. Правило не касается вертикальных стояков с верхним розливом, где теплоносителю помогает течь вниз сила тяжести (читайте ниже о видах систем).

Цвет и размер стрелок на рисунке характеризует температуру и количество воды соответственно. Сначала потоки разделяются, потом смешиваются, остывая на пару градусов

Чем ниже температура циркулирующей воды, тем меньше тепла достается последним обогревателям. Проблема решается тремя способами:

• в конце магистрали ставятся батареи повышенной мощности – наращивается число секций либо увеличивается площадь панельных стальных радиаторов;
• путем увеличения диаметра трубы и производительности насоса повышается расход теплоносителя через основной коллектор;
• комбинация двух предыдущих вариантов.

Подключение радиаторов к единой распределяющей магистрали – главное отличие однотрубной разводки от остальных двухтрубных систем, где подача и возврат теплоносителя организован по двум раздельным ветвям.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-podklyuchit-radiator-otopleniya-s-bokovym-vhodom-montazh-radiatorov-otopleniya-svoimi

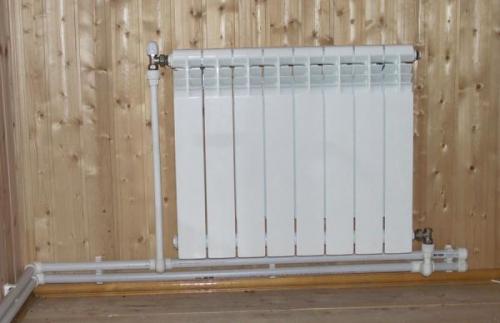

Неправильное подключение радиаторов отопления. Чем грозит неправильный монтаж батарей отопления

На чтение 2 мин

Неопытные строители в ряде случаев допускают ошибки при монтаже батарей отопления. Главный грубый просчет, совершаемый при выполнении этой работы, заключается в неправильном выборе направления потока носителя тепла в трубах. Зачастую трубу, по которой подается теплоноситель, подсоединяют к нижнему штуцеру теплообменного узла, тогда как обратную трубу подсоединяют к верхнему штуцеру. Из-за этого возникает целый ряд пагубных последствий, в том числе:

• нарушение процессов циркуляции теплоносителя, что ведет к снижению эффективности функционирования отопительной системы;
• нарушение хода отведения носителя тепла из радиатора, в результате чего одна его половина нагревается, а другая – нет;
• появление вероятности разрушения верхней части батареи;
• снижение коэффициента полезного действия, невозможность полноценной теплоотдачи в связи с недостаточной заполненностью батареи теплоносителем.

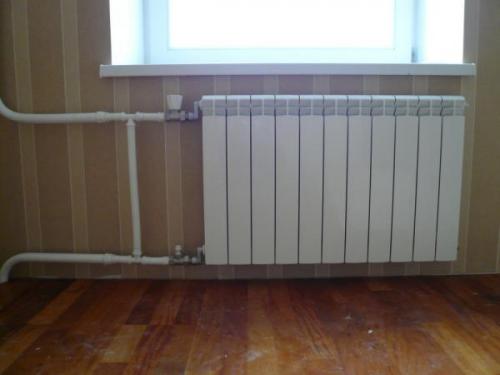

В неправильно присоединенном радиаторе носитель тепла проникает внутрь сквозь нижний патрубок. В этом случае он не может обеспечить прогревание всех секций, чем и объясняется значительное снижение эффективности отопительной системы в сравнении с грамотной установкой батарей.

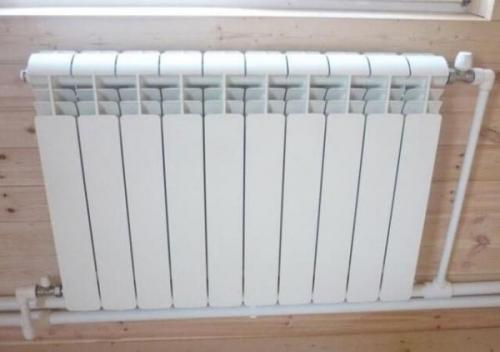

При правильном монтаже радиатора нагретый теплоноситель после прохождения через регулятор попадает его в верхнюю часть, а затем благодаря давлению – и в нижнюю часть. В результате заполняется весь полезный объем секций, что обеспечивает максимальную теплоотдачу отопительной системы.

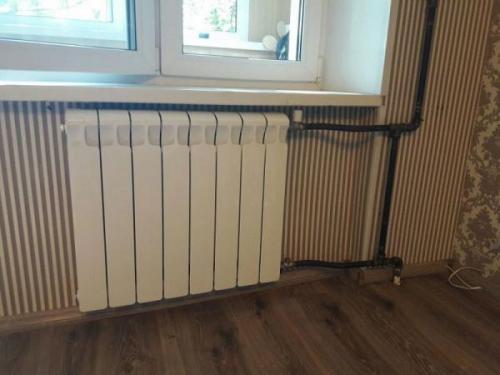

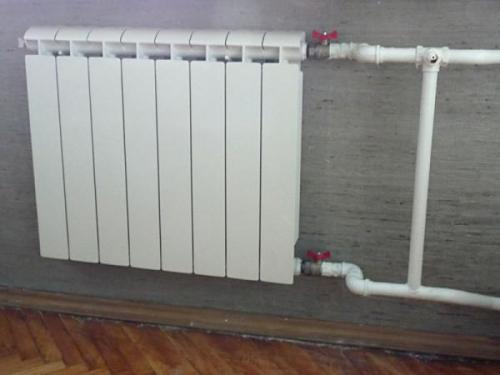

Правильная установка отопительных батарей гарантирует поступление нагретого теплоносителя сверху и обеспечивает его прохождение по верхнему коллектору. Качественный нагрев достигается за счет диагонального подсоединения батарей.

Чтобы исправить ошибки, допущенные при монтаже радиаторов отопления, нужно выполнить следующие действия:

• отсоединить подающие трубы от штуцеров;
• произвести корректировку схемы отопительной системы таким образом, чтобы подача теплоносителя осуществлялась через верхнюю трубу, а его обратное перемещение – через нижнюю;
• подсоединить элементы к теплообменнику;
• включить подачу и проверить работу системы.

Неэффективность функционирования отопительной батареи может быть обусловлена многими факторами. При наличии такой проблемы нужно сначала понять, чем она вызвана, а затем принять соответствующие меры.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/kak-vybrat-i-podklyuchit-stalnoy-radiator-otopleniya-stalnye-panelnye-ili-trubchatye

Боковое подключение радиаторов отопления. Монтаж радиаторов отопления своими руками

Независимо от способа установки и типа разводки справиться с этой задачей под силу самостоятельно при наличии даже минимальных навыков. Главное, точно придерживаться стандартного алгоритма

1. Подготовительные работы. Предполагают демонтаж старых батарей в случае необходимости, слив теплоносителя из системы, разметку положения корпуса. Важно, чтобы он находился примерно посередине оконного проёма. Расстояние от пола должно составлять не менее 15-20 см, от подоконника – 10-15 см, от стены – 5 см.
2. Навешивание прибора. Производится на специальные кронштейны, которые зачастую входят в комплектацию поставки. Здесь необходимо учесть несущую способность стены, особенно при установке чугунного оборудования. Фиксация крепёжных планок осуществляется на дюбеля или саморезы. Положение корпуса после монтажа необходимо проверить по уровню, так как любой перекос может привести к снижению эффективности работы.
3. Подсоединение к системе. Осуществляется двумя способами в зависимости от того, какая модель: боковая или вентильная. В первом случае разводка идёт вдоль стены или из неё, во втором она проходит скрыто под полом. В зависимости от конструкции устройства возможно нижнее боковое подключение вентильных радиаторов отопления, когда выходы находятся в донной части права или слева, и центральное, когда они размещаются посередине. Первый вариант более распространён, так как обеспечивает лучший прогрев поверхности. В случае с боковым присоединением трубы подводятся с одной стороны или с противоположных.

Седельное подключение радиаторов отопления. Монтаж и подключение радиаторов отопления своими руками

Что необходимо для монтажа

Кран Маевского или автоматический воздухоотводчик

Заглушка

Запорная арматура

Где и как разместить

Крепление к стене

Крепление к полу

Как правильно установить

Варианты обвязки радиаторов отопления

Обвязка при диагональном подключении

Обвязка при одностороннем подключении

Обвязка при седельном подключении

Заключение

В инструкции написано, что установку радиаторов должны выполнять специалисты. Кто-то экономит на вызове профессиональных монтажников и делает все сам. Несмотря на то, что для мужчины с руками, не существует невыполнимых задач, эта статья не для того, чтобы вы прочли и взялись за самостоятельную установку радиаторов отопления. Она для того, чтобы вы задумались: а сможете-ли сделать это сами.

Здесь всего лишь малая часть того, что надо знать при монтаже системы.

что необходимо для монтажа

для установки секционного радиатора понадобятся комплектующие и инструменты. в набор необходимых для работы элементов входят:

• комплект установочный;
• комплект терморегулирующий;
• герметик-гель;
• дрель со сверлами по бетону;
• разводной или гаечные ключи с открытым зевом;
• ацетон для обезжиривания;
• строительный уровень;
• чистая ветошь;
• рулетка;
• карандаш или маркер.

Компания STOUT предлагаетдля подключения.

К обязательной арматуре, применяемой для монтажа радиаторов относятся:

1. Устройство для выпуска воздуха – кран Маевского.
2. Заглушка.
3. Запорная арматура.

Рассмотрим более подробно важные составляющие элементов отопления.

Кран Маевского или автоматический воздухоотводчик

Кран Маевского или устройство для спуска воздуха оборудован игольчатым клапаном. Это замена обычным водопроводным вентилям, которые когда-то ставили в чугунные батареи.

Альтернатива крану – автоматические устройства. Воздухоотводчики бываютиподключения,о ивыпуска воздуха.

Рис. Автоматические воздухоотводчики (краны Маевского)

Кран для воздухоотведения устанавливается в верхней точке алюминиевого или биметаллического радиатора в местах, где вероятно скопление воздуха, вызывающего завоздушивание системы. Для того, чтобы воздухоотводчик можно было без лишних проблем демонтировать, перед ним устанавливают запорный отсечной вентиль. Воздух спускается автоматически, но для этого надо на пару витков открутить защитный колпачок.

заглушка

заглушку ставят на последний четвертый выход батареи, не задействованной входным и выходным трубопроводом и краном маевского. заглушка может быть изготовлена из никелированной и обычной латуни сирезьбой. на сайте компании stout можно найти.

запорная арматура

к элементам запорной арматуры относятся запорные вентили или шаровые краны. вентили могут быть регулируемыми. устанавливаются на притоке и на обратке из батареи. при необходимости вентилем перекрывают поступление теплоносителя к батарее. шаровым краном можно только отключить радиатор. настраивают теплоотдачу регулируемым вентилем.

где и как разместить

эффективная работа отопления в комнате зависит от правильности монтажа батарей. расстояние от радиатора до подоконника окна в комнате должно быть не менее 100 – 120 мм. от радиатора до пола в пределах 80 – 120 мм. от стены радиатор должен быть на расстоянии 30 – 50 мм.

Крепеж должен быть как минимум на три кронштейна, симметрично окну, при этом учитывается, что длина радиатора должна быть 70 или 80% от ширины окна. Кронштейны поддерживают его сверху и снизу.

Крепление к стене

Для того, чтобы радиатор в комнате выглядел красиво и не заваливал свои стороны вправо или влево наносим разметку.

Чертим вертикальную ось, затем, используя строительный уровень, проводим горизонтальную линию по уровню трубы от стояка.

Следующий этап разметки: определяем места, где будут размещены крепления. По вертикали они должны располагаться между секциями.

Перед установкой обезжириваем резьбы арматуры. Особенно это важно, если фитинг не новый.

Диагональ — это способ, который возможен для подключения любого радиатора, в том числе с максимальным количеством задействованных секций. Верх-низ – это самая эффективная схема подключения. Однако, подобный метод рекомендован для подключения именно длинных моделей на 2,5 метра.

Этот вид подключения эффективен примерно на 85–90%. Обосновать недостаток эффективности можно наличием паразитных потоков, которые мешают друг другу и коэффициент затекания недостаточный.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/varianty-podklyucheniya-radiatorov-otopleniya-vidy-sistem-otopleniya

Схемы подключения радиаторов отопления в частном доме. Схемы подключения радиаторов отопления

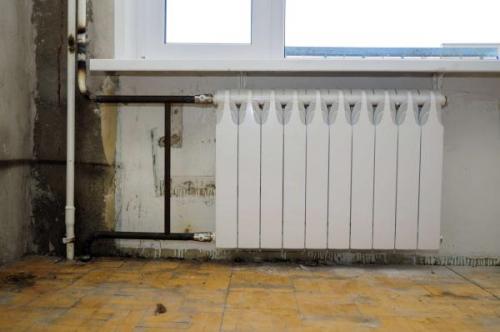

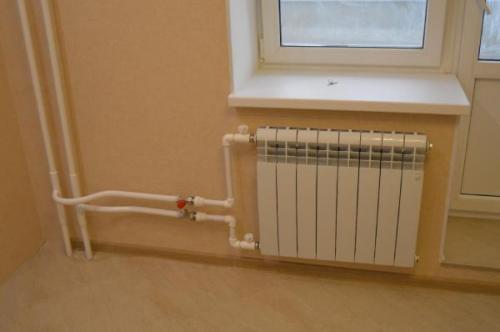

Боковое подключение радиаторов является самым распространенным касаемо системы отопления в городской квартире. Для правильного подключения батарей по этой схеме в частном доме трубы выводят сбоку по стене и присоединяют к двум патрубкам батареи сверху и снизу. К верхнему патрубку обычно подсоединяют трубу, которая осуществляет подачу теплоносителя, а к нижнему – обратный контур. Часто делают и наоборот, однако при этом эффективность отдачи тепла устройства уменьшается на 7%.

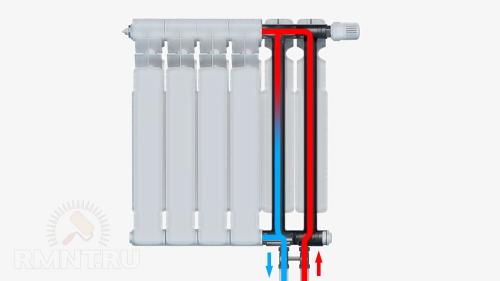

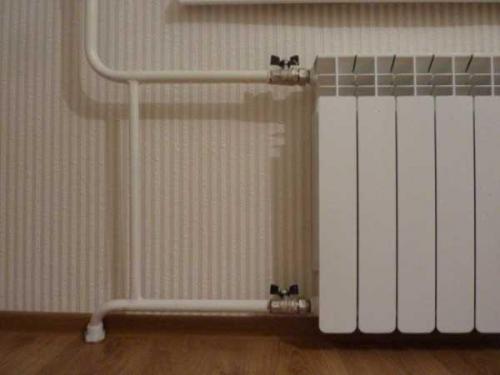

Диагональное подключение батарей считается самым эффективным. Чтобы осуществить подключение батарей по этой схеме, выполняют следующие действия: сначала к верхнему патрубку подсоединяют подачу теплоносителя, а к нижнему, который находится на другой стороне прибора, – обратку. Таким образом, теплоноситель внутри батареи начинает перемещаться по диагонали, отсюда и такое название схемы. Эффективность ее зависит от того, насколько равномерно распределилась вода внутри радиатора. Очень редко несколько секций батарей могут оставаться холодными. Это случается, если напор или пропускная способность слишком слабые.

Нижнее подключение радиатора может встречаться не только в однотрубных схемах. В двухтрубных такое тоже используется, но только в частных строениях, имеющих один или два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По утверждениям специалистов, такая разводка способствует уменьшению теплоотдачи радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приводит к увеличению стоимости всех процессов, а также потребуются дополнительные расходы на электроэнергию, потраченную во время работы такого насоса. Чтобы рассчитать необходимую мощность радиаторов, потребуется большое количество самых разнообразных коэффициентов.

Подключение батарей отопления с нижней подачей. Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

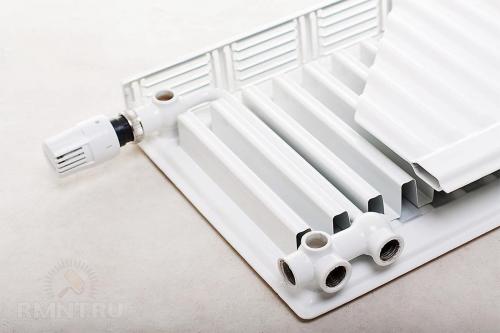

Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

Секционный радиатор с нижним подключением

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

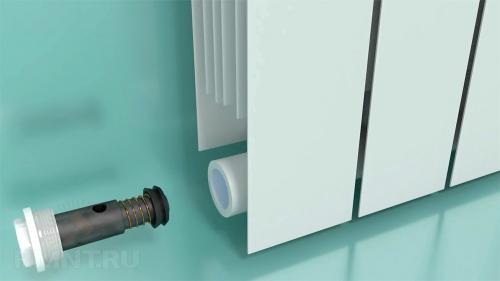

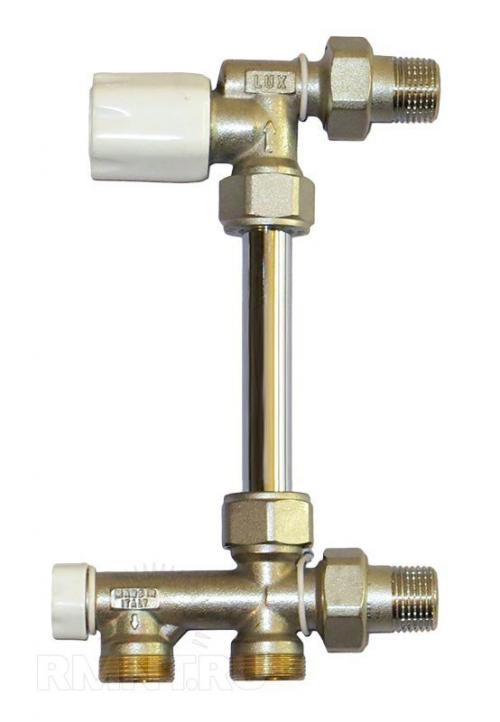

Клапан для нижнего подключения радиатора

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

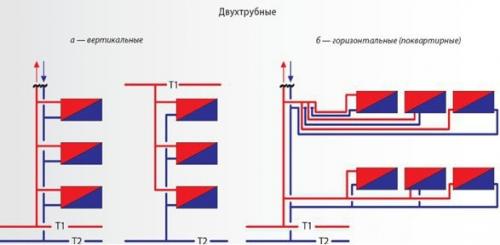

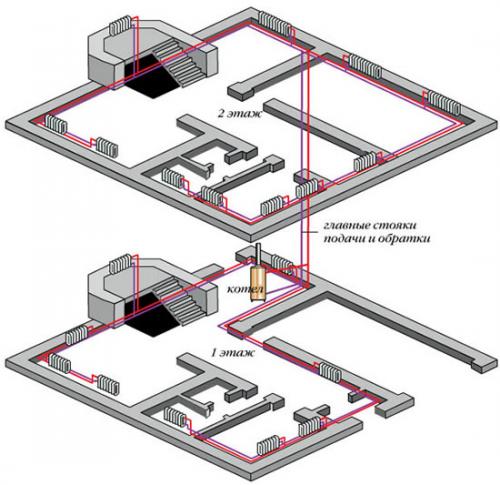

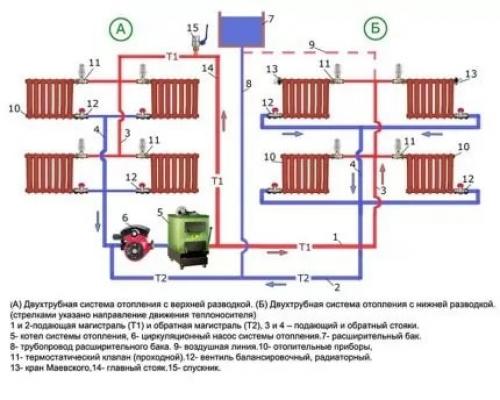

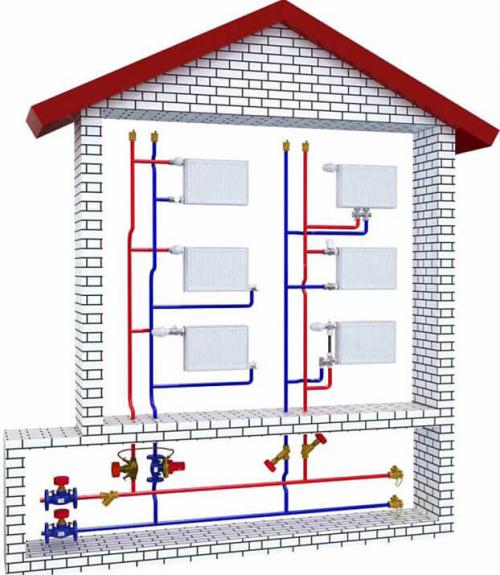

Схема подключения двухтрубной системы отопления. Горизонтальная и вертикальная отопительная разводка

В теплосистемах с горизонтальной разводкой, проложенных в одноэтажных домах, теплоподающий и обратный контур проходят вдоль комнат. В многоэтажных зданиях на каждом этаже и крыле монтируется отдельная горизонтальная линия, которая соединяется с вертикальными стояками. По одному вода подается от источника тепла, а по другому – оттекает обратно.

В вертикальной (стояковой) схеме трубы – стояки проходят через комнаты, расположенные друг над другом. К ним через патрубки присоединены радиаторы.

Существует две схемы розлива воды в теплосистемах вертикальной ориентации:

1. Верхняя подача – горячую жидкость с помощью насосного оборудования перемещают на чердак, откуда она стекает самотеком. Двухтрубная система отопления с верхней разводкой подходит для домов с чердачным помещением, по которому прокладывают распределительную линию.
2. Нижняя подача – горячая вода при прохождении через этажи сразу поступает в батареи и после остывания стекает по обратной магистрали. Двухтрубная система отопления с нижней разводкой снабжена мощными насосами, позволяющими поднимать большие водяные объемы.

В горизонтальной системе к каждой квартире или крылу здания идут два главных стояка – подачи и обратки. От них расходятся ветки к батареям для подвода горячей воды и отвода остывшей. Эта система долговечнее и удобнее вертикальной, поэтому часто применяется в малоэтажном и многоэтажном строительстве.

Теплосистема	Достоинства	Недостатки
Горизонтальная	Позволяет отапливать помещения любой площади. Совместима с теплыми полами и конвекторами. Регулируется и балансируется с применением запорной арматуры.	Требует врезки дополнительных регулировочных вентилей, труб и кранов.
Вертикальная	При отключении стояка другие отопители в квартире остаются горячими.	Не монтируется в зданиях с большими помещениями, поскольку в комнате к стояку можно подключить всего один радиатор.
