Общая черта их объединяющая — материал изготовления, а именно чугун. При упоминании чугунных батарей на ум сразу же приходят классические чугунные радиаторы-гармошки, которые устанавливались и до сих пор исправно служат в:
- Дошкольных и школьных учебных заведениях;
- Медицинских учреждениях (больницах и поликлиниках);
- Во всех жилых помещениях (общежитиях, квартирах, частных домах и дачах);
- Государственных и общественных организациях.
Классический пример батареи-гармошки можно встретить повсеместно.
В подавляющем большинстве это модель МС-140 или МС-90. Других моделей массового выпуска в прошлый период не наблюдалось.
Справедливости ради отмечу, что в прошлые годы малыми сериями выпускались модели Минск-110, НМ-140, НМ-150, Р-90, РКШ и другие. В настоящее время они не производятся, а сфера их применения ограничивалась близлежащими к производителю регионами.
Знаменитым киногероям пришлось носить радиаторы серии МС-140-500.
Так какой же вес одной секции чугунной батареи старого образца? Какую величину содержит заводская инструкция? И здесь одной цифрой ответить не получится, поскольку играют роль габариты секции.

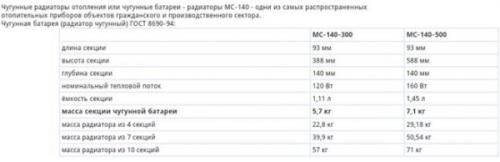

К примеру, чугунная батарея серии МС-140 имеет 2 разновидности (межосевое расстояние):
- 300 мм;
- 500 мм .
Соответственно, если речь о МС-140-300, то усредненный вес одного ребра чугунной батареи составляет 5,7 кг. А если речь о МС-140-500, то одна такая секция покажет на весах 7,1 кг.
Вес зависит от габаритов секции.
Также довольно часто встречаются серии МС-90. В сравнении со 140 серией, вес секции чугунной батареи старого образца равняется 6,5 кг при 500 мм.
У моделей МС-90 и МС-140 разница заключается в меньшей глубине секции.
Давайте подведем промежуточный итог : мы определили 3 разных веса наиболее распространенных серий (МС-90 и МС-140) — 6,5 кг, 5,7 кг и 7,1 кг соответственно. Можно ли считать эти величины окончательными?
Нет, и вот почему.
Нормативный документ, регламентирующий порядок производства чугунных радиаторов
Существующий стандарт (ГОСТ 8690-94) описывает основные параметры и размеры выпускаемых радиаторов. Что касается веса секций, то данный норматив содержит значение удельной массы, равное 49,5 кг/кВт.
Данный стандарт распространяется на блочные и чугунные отопительные радиаторы, предназначенные для эксплуатации в системах отопления с температурой теплоносителя до 150 °С (423 К) и избыточным рабочим давлением до 0,9 МПа (9 кгс/см2).

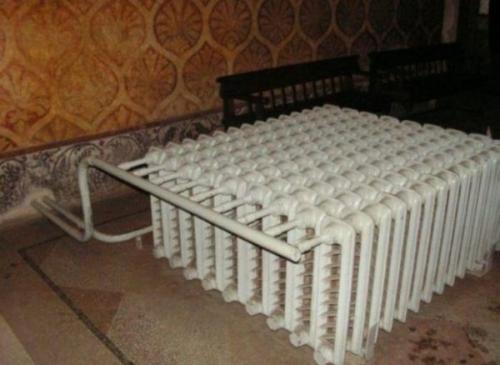

Чтобы демонтировать такого монстра, его предварительно нужно распилить.
По факту производитель должен соответствовать указанным значениям, а вот вес отдельной секции ГОСТом не регламентирован. На практике это выражается тем, что продукция разных предприятий отличается по весу.
По состоянию на начало 2017 года мне известна продукция нескольких предприятий, выпускающих радиаторы МС-140, их модификации и изделия собственной разработки:
- Литейно-механический завод (Украина, Луганск);
- Завод отопительного оборудования (Республика Беларусь, Минск) ;
- Котельно-радиаторный завод (Россия, Нижний Тагил) ;
- «Декарт» (Россия, Новосибирск) ;
- «Сантехлит» (Россия, Брянск) .
Давайте рассмотрим выпускаемый ассортимент, и определим, сколько весят чугунные батареи от разных производителей.
Нижний Тагил
Предприятие-изготовитель выдает паспорт на каждое изделие с указанием количества секций.
Из чугуна предприятие выпускает 4 модели:
Производитель из Белоруссии
«Барельеф» — одноканальный секционный радиатор современного дизайна.
Вес чугунной батареи 5 секций. О чугунных батареях
Радиатор из чугуна принадлежит к классике жанра. Его применяют уже более 100 лет и полностью вытеснить с рынка пока еще неспособна ни одна современная модель. Чугунные радиаторы пользуются спросом благодаря характеристикам самого материала.
Важными преимуществами чугуна являются:
- Устойчивость к коррозии,
- Долговременность эксплуатации,
- Нетребовательность к качеству теплоносителя,
- Отличная теплопередача,
Не может быть все так гладко, и два недостатка все же находятся.
- Один кроется в массе . Сколько весит секция чугунной батареи? Вес 1 секции чугунного радиатора составляет примерно 7,5 кг. Благодаря несложным умозаключениям можно прийти к выводу, что стандартная батарея из 7 секций будет весить 52,5 кг. Чтобы обеспечить комфортную температуру в комнате, одной секции нагревательного элемента, как правило, недостаточно. Исходя из данных обстоятельств, осуществляя надежность конструкции, приходится продумывать способы крепления радиаторных элементов к стене. Давайте произведем расчет на примере. Советская модель МС 140. которая до сих пор присутствует на рынке, имеет немалую массу — 7,12 кг. Объем ее одной секции составляет 1,5 литра воды, общая масса получается равной 8,62 кг. Тепловая мощность при этом равна примерно 170 Вт. Сколько нужно секций для обогрева комнаты площадью 20 м2? Если необходимо обогреть комнату 20 м2, то потребуется 12 секций, тогда масса будет составлять 85,4 кг, плюс вода – 103,4кг.
- Вторым отрицательным моментом чугуна является его хрупкость . Поэтому, чтобы осуществить перенос изделия с большой массой и его крепление, необходимо все манипуляции с ним проделывать максимально осторожно, предотвращая малейшие удары во избежание невидимых глазу микротрещин. Так как в процессе работы с неизбежным ростом давления в сети отопления, образовавшиеся трещины начнут увеличиваться, что закончится протечками радиатора.
