Сколько весит одно ребро чугунной батареи. Преимущества и недостатки чугунных систем отопления

Сколько весит одно ребро чугунной батареи. Преимущества и недостатки чугунных систем отопления

Современная промышленность уже давно использует различные материалы для изготовления радиаторов парового отопления. Отопительные батареи делаются из алюминия, стали или же их изготавливают биметаллическими, то есть из двух металлов. Но, несмотря на это, многие консерваторы до сих пор предпочитают устанавливать в новом доме традиционные приборы отопления из чугуна. Насколько оправдано такое решение? Чугунные радиаторы имеют малую поверхность теплоотдачи, и чугун сам по себе имеет достаточно низкую теплопроводность. Одно ребро классического радиатора из этого материала весит 7,5 кг без воды, соответственно, вес конструкции среднего размера из 7-8 частей, составляет 50-57,5 кг, но чаще необходимо 10-12 частей, чтобы нормально отапливать комнату среднего размера. И если нужно оборудовать такими батареями большой загородный дом, то их общий вес может доходить до нескольких тонн.

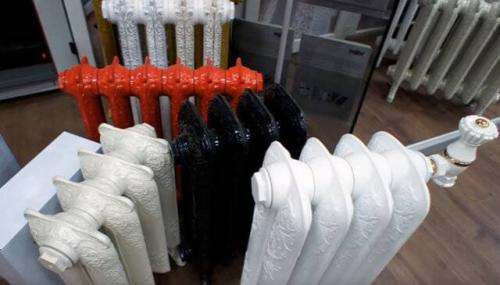

Современные отопительные приборы из данного материала отличаются от «гармошек» – батарей советского образца (МС-140М), встречающихся в основном в старых постройках. В любом случае, вес у современных батарей из этого металла намного больше, чем у биметаллических и алюминиевых. При этом их дизайн выгодно отличается от старого образца и внешним видом и своей функциональностью, так как ребро имеет большую обогревательную площадь. Также современные батареи из чугуна можно самостоятельно собирать из нужного количества ребер.

Несмотря на то, сколько весят такие батареи, их преимущества перед обогревательными конструкциями из других материалов неоспоримы.

Итак, чугунное отопление имеют следующие положительные качества:

Схема технических характеристик чугунного радиатора.

• достаточно долговечны;
• возможно использование технической воды в отопительной системе;
• устойчивость к коррозии;
• устойчивость к высокому давлению теплоносителя, поэтому хорошо себя зарекомендовали в использовании в высотных зданиях и многоэтажках;
• из-за малого гидравлического сопротивления и за счет большого диаметра труб возможно применение таких радиаторов в обогревательных системах, имеющих естественную циркуляцию теплоносителя;
• благодаря толстым стенкам и большому объему воды в сборных частях они достаточно хорошо держат тепло;
• большое внутреннее сечение позволяет достаточно редко чистить батареи из чугуна.

И, стоит отметить, что все-таки современные радиаторы из этого материала пусть и ненамного, но все же легче своих предшественников.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/skolko-vesit-odno-rebro-chugunnoy-batarei-skolko-vesyat-chugunnye-standartnye

Вес чугунной батареи 5 секций. Какое значение имеет вес батареи

Владеть информацией относительно того, сколько весит чугунный радиатор отопления, нужно по ряду причин. Например, если батареи приобретаются для установки во всем частном домовладении, требуется рассчитать грузоподъемность машины, перевозящей отопительные приборы, а также следует определиться с количеством грузчиков, которые будут их заносить в дом.

Для наглядности можно сравнить вес чугунных радиаторов устаревших образцов и современных аналогов из других материалов:

• одна секция стандартных батарей из чугуна с межосевым 500-миллиметровым расстоянием весит 5,5 — 7,2 килограмма, а с межосевым параметром 300 миллиметров– от 4,0 до 5,4 килограмма;
• вес ребра нестандартных отопительных чугунных приборов составляет от 3,7 до 14,5 килограмма;
• секция алюминиевой батареи при межосевом промежутке 500 миллиметров весит 1,45 килограмма, а при 350 миллиметрах- 1,2 килограмма;
• биметаллические приборы с межосевым расстоянием, равным 500 миллиметров, весят 1,92 кг/секция, а при 350 миллиметрах- 1,36 кг/секция.

При проведении ремонта и замене отопительного оборудования в доме его владельцам важно знать, сколько весит старая чугунная батарея, чтобы решить, получится ли самостоятельно вынести на улицу старый многосекционный радиатор, поскольку необходимо рассчитать собственные силы. Но таких данных нет.

Причина в том, что в эксплуатации имеются различные модели. При этом у них одинаковое назначение, но разный вес. Кроме этого, на отечественном рынке реализуются приборы, которые отличаются габаритами и разнообразием форм.

На сегодняшний день, например, наименований традиционных батарей из чугуна встречается больше нескольких десятков, а моделей, выполненных в дизайнерском стиле, и сосчитать трудно. При этом, такой параметр, как вес одной секции чугунного радиатора, сильно отличается.

Сколько весит чугунная батарея на 10 секций. Чугунные радиаторы МС- 140

Эту марку чугунных батарей можно назвать самой используемой, так как они ранее устанавливались практически в каждом частном доме или городской квартире. Глубина одной секции этого радиатора составляет 140 мм, межосевая высота 500 мм, мощность теплоотдачи может доходить до 160 Вт – в зависимости от основного режима котельной. Маркируется этот тип радиатора МС 140 — 500.

Базовый материал изготовления – серый чугун марки СЧ -10. Для соединительных ниппелей применяется или ковкий чугун марки КЧ — 30 — 6- Ф , или сталь 08КП ( 08 ПС ). Прокладки – из теплостойкой резины марки ТТС или ПИ. Резьба соединительный ниппелей или пробок – 1¼ дюйма.

Как правило, с завода радиаторы поставляются в собранных батареях по 7 или по 4 секции. Для строительных организация практикуется поставка «пакетами», в комплект которого входит 9 семисекционных и одна четырехсекционная батарея

Производят несколько вариантов чугунных батарей МС 140:

• Кроме типовых двухканальных, МС 140 — 500 могут иметь оребрение.

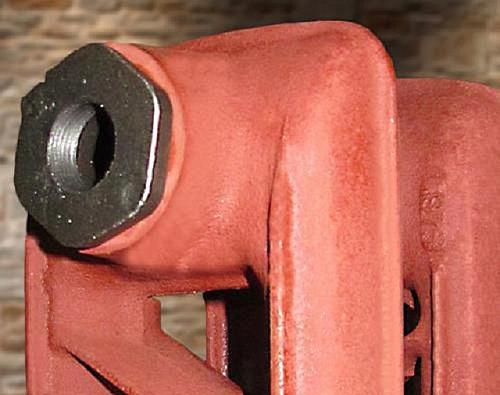

Чугунный радиатор с оребрением

Этот тип радиатора считается самым эффективным, так как дополнительные ребра , установленные между двумя вертикальными каналами секции, нагреваясь, резко поднимают площадь активного теплообмена. Мощность этого варианта батареи выше, чем у «классического»  типа , и может доходить до 195 Вт.

Однако, устанавливая этот вариант радиатора, необходимо помнить — чтобы он работал эффективно, его ребра следует периодически очищать от грязи и пыли, иначе теплоотдача падает на 25 ÷ 40 Вт.

• Радиатор MC 140 ÷ 300

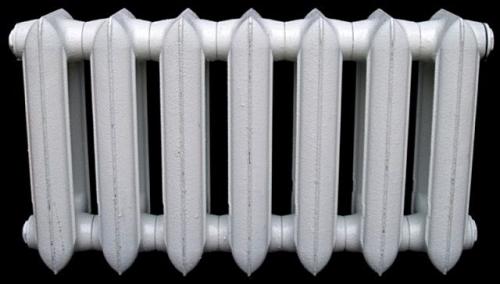

Чугунный радиатор МС-140-300

Этот тип радиатора имеет такую же глубину в 140 мм, но высота между осями составляет всего 300 мм, поэтому одна секция вырабатывает порядка 120 В т т епловой энергии. Этот компактный вариант батареи хорошо подходит для небольших комнат, или же в том случае, когда расстояние между полом и подоконником слишком мало, чтобы уместить более высокий тип отопительного прибора.

Производители чугунных радиаторов МС- 140

Производством чугунных батарей МС-140 занимаются заводы в нескольких странах, и их продукция может несколько различаться по техническим характеристикам.

В России радиаторы производятся следующими предприятиями:

• Котельно-радиаторный завод, г. Нижний Тагил ;
• ОАО « Сантехлит », пос. Любохна Брянская область ;
• ООО «Декарт», г. Новосибирск.

В Республике Беларусь производством радиаторов занимается завод отопительного оборудования, г. Минск.

Кроме того, на российском рынке представлены чугунные батареи, произведенные на литейно-механическом заводе в г. Луганске.

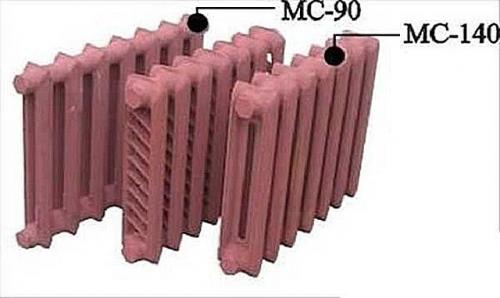

Радиаторы МС-140 с оребрением и без него, и, для сравнения, радиатор МС-90

Кроме радиаторов МС 140, на этих предприятиях изготавливается еще одна разновидность, имеющая меньшую глубину — она маркируется МС-90.

Сколько весит чугунная батарея 8 секций. Сколько весит одна секция

Проведем сравнительный анализ обогревательных приборов по этому показателю, а за точку отсчета примем старые советские «гармошки». Итак, вес одной секции чугунной традиционной батареи МС-140 составляет 7.12 кг, а вместительность – 1.5 л воды при стандартной межосевой высоте 500 мм. То есть, полная масса 1 секции радиатора в рабочем состоянии выходит 7.12 + 1.5 = 8.62 кг.

Пример расчета массы. Как правило, в частных домах используются приборы отопления с количеством секций от 4 до 12 шт. Возьмем среднее число – 7 секций, тогда масса батареи старого образца составит 8.62 х 7 = 60.34 кг, а без воды – 49.84 кг. Этакую махину в одиночку устанавливать непросто, обязательно нужен помощник.

Ниже в таблице мы представим различные варианты новых отопителей, в том числе чугунные евро батареи, где укажем волнующие домовладельцев показатели — вес ребра, его вместительность, теплоотдачу и цену в условных единицах.

Примечание. Цифры после названия бренда и модели означают следующее: расстояние между осями пробок / глубина в мм.

Как видите, мы подобрали изделия примерно одинаковой высоты и разной глубины, влияющей на массивность каждого ребра. Чтобы оценить реальную массу радиаторов, предлагаем ее посчитать исходя из потребной тепловой мощности для обогрева стандартной комнаты площадью 20 м². Положив на квадрат площади 100 Вт тепла, получаем потребную мощность отопления 2 кВт.

Сколько весит чугунная батарея 8 секций. Сколько весит одна секция.

Проведем сравнительный анализ обогревательных приборов по этому показателю, а за точку отсчета примем старые советские «гармошки».

Масса чугунной батареи МС-140

Вес одной секции чугунной традиционной батареи МС-140 составляет 7.12 кг, а вместительность – 1.5 л воды при стандартной межосевой высоте 500 мм.

То есть, полная масса 1 секции радиатора в рабочем состоянии выходит 7.12 + 1.5 = 8.62 кг.

Пример расчета массы

Как правило, в частных домах используются приборы отопления с количеством секций от 4 до 12 шт. Возьмем среднее число – 7 секций, тогда масса батареи старого образца составит 8.62 х 7 = 60.34 кг, а без воды – 49.84 кг.

Эта махина в одиночку устанавливать непросто, обязательно нужен помощник.

Таблица различных вариантов новых отопителей

Примечание. Цифры после названия бренда и модели означают следующее: расстояние между осями пробок / глубина в мм.

Как видите, мы подобрали изделия примерно одинаковой высоты и разной глубины, влияющей на массивность каждого ребра.

Чтобы оценить реальную массу радиаторов, предлагаем ее посчитать исходя из потребной тепловой мощности для обогрева стандартной комнаты площадью 20 м².

Положив на квадрат площади 100 Вт тепла, получаем потребную мощность отопления 2 кВт.
