Замена секции алюминиевого радиатора. Алюминиевый радиатор отопления - Разборка конструкции
Далее, переходим к следующему этапу сантехнических работ, то есть, к разборке батареи на отдельные секции. Перед тем как приступить к ремонтным действиям, необходимо знать, что секции алюминиевого радиатора, между собой соединяются, при помощи ниппель-гаек – это пустотелые внутри гайки с наружной резьбой в обе стороны и пазами, для монтажа внутри.
Ниппель-гайка
Радиаторный ключ
Ключ радиаторный ниппельный
Для разъединения батареи на секции, применяем, специально предназначенный для работы с ниппель-гайками, радиаторный ключ. Визуально, этот инструмент представляет собой, ключ лопаткой с засечками на стержне, которое соответствует ширине секций алюминиевых радиаторов. Нет возможности приобрести радиаторный ключ – изготовить его самостоятельно, человеку с техническими навыками, не составит большого труда.
Для разъединения секций радиатора из алюминия, помещаем лопатку в пазы соответствующей ниппель-гайки в отверстии сверху и делаем пару оборотов против часовой стрелки. После чего, вынимаем и вставляем, радиаторный ключ, в отверстие снизу в пазы соответствующей ниппель-гайки и также, как в первом случае, проворачиваем на пару оборотов. Затем, ключ возвращаем к верхней ниппель-гайке и наоборот. Словом, повторяем все движения до тех пор, пока секции не разъединятся полностью.
При отворачивании ниппель-гайки, необходимо, чтобы избежать перекоса, строго соблюдать последовательность действий. Для удобства, чтобы иметь возможность прикладывать необходимое усилие на инструмент, на конце радиаторного ключа имеется сквозное отверстие, в которое, при необходимости, в качестве рычага, можно вставить монтировку, большую отвертку или любой, соответствующего диаметра, металлический стержень.
Алюминиевый радиатор — откручивание ниппель-гайки
Ремонт и чистка радиатора
После того, как радиатор отопления разобран полностью – чистим и моем его изнутри. Обязательно, меняем все прокладки и уплотнения.
Если необходимо устранить дефект или трещину конструкции, для этого, нужно приготовить специальный раствор – в эпоксидную смолу добавляем бронзовый порошок и тщательно перемешиваем. Обязательно, перед нанесением изготовленного раствора, производим тщательную зачистку поврежденного участка. После нанесения раствора, ждем полного высыхания, минут 20 – 40. Все ремонтные действия необходимо делать быстро, так как, приготовленный состав быстро схватывается (сохнет).
После выполнения необходимых ремонтных мероприятий: по обслуживанию и устранению неисправностей алюминиевой конструкции, следующие действия – это сборка батареи и монтаж на прежнее место.
Как добавить секции к чугунной батарее. Как добавить секцию к чугунной батареи.
Начнем с инструмента и материалов. Нам понадобится газовый ключ, ключ для соединения радиаторов, два ниппеля и для герметизации стыков уплотнительные прокладки. Прокладки можно заменить льном с герметиком (краской) или лентой фум. Ключ для соединения радиатором можно приобрести в магазине, но и изготовить его самому не составит большого труда. На фото ключ для соединения радиаторов изготовленный своими руками из небольшой монтировки (подойдет арматура, обрезки труб) и отрезка стальной полосы минут за 15. Все размеры на фото.
Ниппеля для соединения, можно приобрести в специализированном магазине, в нашем случае одна секция радиатора была лишняя, то и ниппеля взяли оттуда. Ключом раскрутить не получилось (такое бывает в основном с б/у, радиаторами), разрезали секцию шлиф-машинкой и разобрали, можно расколоть молотком, чугун хорошо колется.
Важно, прежде чем добавлять дополнительные секции к радиатору отопления, предварительно попробуйте открутить пробки, а дело в том, что с течением времени пробки так «пригорают» к радиатору, что демонтировать у вас их может и не получиться и добавление секций плавно перетечет к замене радиатора отопления целиком.
Перед откручиванием советуем хорошенько радиаторные пробки обстучать молотком, но не переусердствуйте, чугун хрупкий материал. Если выкрутили-полдела сделали.
Добавляем секции к чугунному радиатору.

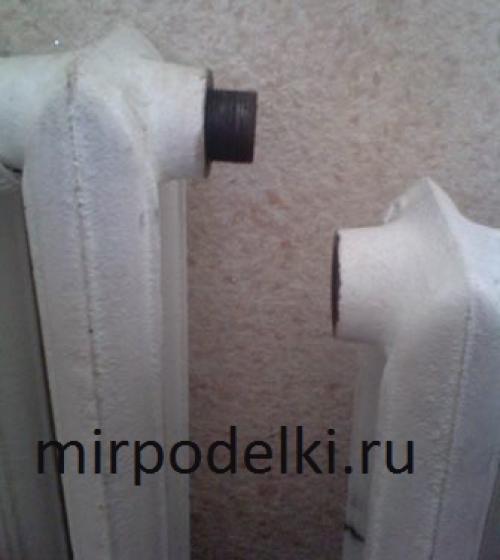

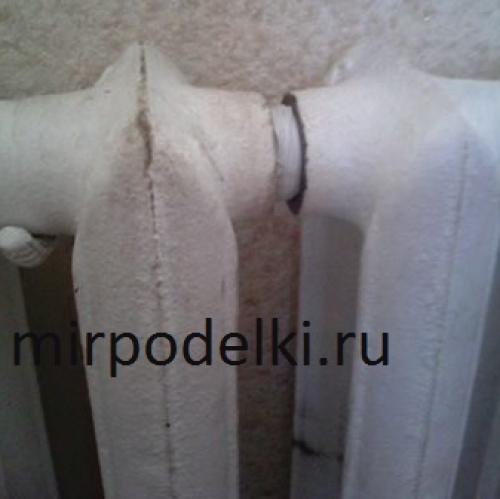

Вкручиваем ниппели на пол оборота, прижимаем к ним дополнительные секции и ключом для соединения радиаторов постепенно по очереди чтобы избежать перекоса закручиваем.
Весь процесс должен идти легко, практически от руки, если нет, все снимаем и чистим резьбу.

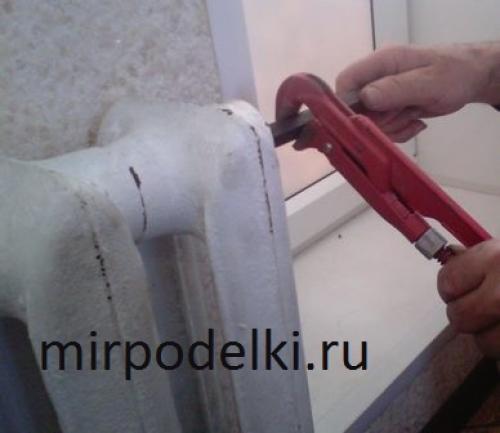

Подтягивание газовым ключом необходимо только в конце. Как видно на фото мы не использовали заводские прокладки, а обошлись лентой фум для соединения секций и лен (паклю) с геметиком (вместо краски) для заглушек.
Сколько секций радиатора можно соединить. Как же добавляют секции
После того, как вы опытным путям определили, что причиной прохладной температуры в доме является вовсе не засоренность радиатора, следует найти недалеко от своего дома (чтобы вам не пришлось ехать за тридевять земель и тем самым тратить свое время) магазин, который занимается продажей теплотехники. Необходимо купить такие же секции, которыми оснащен ваш радиатор – из чугуна, алюминия, либо биметаллические .
Не должно получиться так, что вы выберете неподходящие секции – из-за такой ошибки у вас просто-напросто не получится добавить их, то есть потраченные деньги окажутся выкинутыми на ветер, поэтому будьте внимательны. Процедура наращения секций выполняется в одинаковой поочередности действий для всех типов радиаторов отопления.
Для стыковки секций, необходимо соединительная гайка — ниппель
Приступаем непосредственно к увеличению количества секций. Первым делом необходимо открутить футорку с помощью радиаторного ключа с той стороны, к которой вы планируете добавить еще один или несколько элементов. После того, как вы раскрутили футорку, в участок состыковки секций накладывается ниппель (соединительная гайка). Необходимо учитывать следующую важную особенность: резьба на разных концах ниппеля разная, и чтобы правильно выполнить установку новых секций вы должны руководствоваться следующими правилами:
- Правая часть ниппеля должна быть направлена в сторону, где будет выполняться соединение с новым элементом;
- Соответственно левая – в сторону уже присутствующих секций радиатора отопления.
Для того чтобы не допустить в дальнейшем протекания батареи, следует надеть на ниппель межсекционные прокладки (они могут быть резиновыми, паранитовыми, либо гелевыми)
При этом надевать их нужно осторожно и аккуратно – это послужит гарантом того, что прокладка будет располагаться максимально ровно, без нежелательных перекосов. Далее нужно затянуть резьбу
Это действие тоже должно осуществляться без резких движений, в неторопливом ритме, и внимательно. Если вы хотите качественно нарастить радиатор отопления, то о никакой спешке не может быть и речи.
Чтобы не допустить протекания, необходима межсекционная прокладка
Крайне нежелательно повреждение металлической нарезки – из-за этого могут появиться не самые безобидные проблемы, на решение которых придется дополнительно тратить собственное время и финансовые средства.
Увеличенный в размерах радиатор нужно поместить обратно на кронштейн и возобновить соединение с трубой центрального отопления. Чтобы это сделать необходимо вооружится гаечным ключом соответствующего диаметра и паклей, которая необходима для обматывания трубной резьбы при прикручивании радиатора.
Добавить секций радиатору отопления несложно, для этого не нужно 10 лет работать в бригаде монтажников отопления. Но без серьезного подхода, наличия элементарных инструментов и удалению этому процессу своего личного времени не обойтись. Впрочем, можно прибегнуть и ко второму варианту решения проблемы с недостаточной обогреваемостью помещения – стать клиентом предоставляющей такие услуги компании, работники которой выполнят все сами, быстро и качественно.
Как снять секцию с чугунной батареи. Сущность проблемы
Быстроразборная фитинговая система
Потребность в том, чтобы снять отопительную батарею в квартире, может возникнуть по ряду причин. Чаще всего появляется желание заменить старые элементы, оставшиеся еще с советских времен, новыми, с элегантным внешним видом и повышенной эффективностью.
Нередко появляется необходимость прочистки батарей (радиаторов) при их засорении, когда промыть их, не разбирая систему, не удается.
Наконец, бывает потребность временного препятствия для проведения ремонта в квартире, когда батарея просто мешает осуществлению работ на стене, расположенной за ней.
Какие бы ни были причины, суть вопроса в том, как отсоединить и снять отопительные батареи, не повреждая стыки с системой. Наиболее часто подобная задача касается чугунного изделия, которое соединено по стандартной схеме. Следует учитывать, что схемы подключения могут быть разных вариантов:
- Присоединение на сгонах. Так чаще всего подключали старую чугунную батарею. Соединение обеспечивалось связкой из патрубка с удлиненным резьбовым участком (сгоном) и контргайки.
- Фитинговая система (“американка”). Это соединение используется, когда устанавливаются современные батареи. В систему входят быстроразборные фитинги с гайками накидного типа.
- Сварочное соединение – использовалось ранее при подключении радиаторов-конвекторов, имеющих форму трубчатого змеевика. Такие батареи устанавливались при помощи сварки.
Помимо типа подсоединения отопительные радиаторы подразделяются по способу подведения теплоносителя, что тоже подразумевает определенные особенности в демонтаже устройства. Для подключения в общую отопительную систему в батареях предусматривается вход и выход трубы с теплоносителем. Они могут располагаться с 1 (односторонняя подводка) и 2 сторон. Кроме того, немаловажную роль имеет направление подачи теплоносителя. Он может подводиться снизу или сверху.
Как снять секцию радиатора без ключа. Конструкции радиаторов отопления
При возникновении поломки отопительного элемента, особенно в холодное время года, его необходимо немедленно отремонтировать или заменить. Возможна ли разборка радиатора, зависит от типа его конструкции. Довольно часто в квартирах устанавливают неразборные виды радиаторов, которые восстановлению не подлежат. В таком случае лучше сразу приобрести новую батарею. Но есть и разборные модели, которые можно демонтировать для замены поврежденного элемента и установить назад.
Изделия делятся на два основных вида:

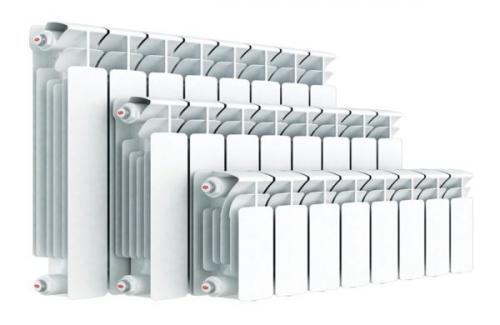

- Секционные батареи, собранные из нескольких одинаковых секций, надежно соединенных между собой. В каждой из них есть канал, по которому циркулирует вода, а ребра, излучающие тепло обогревают помещение. Секционные батареи являются наиболее популярными, поскольку стоимость таких радиаторов ниже. При возникновении поломки, достаточно заменить только поврежденную секцию, а при необходимости всегда можно добавить или убрать ребра.
Секционные батареи отопления
- Монолитные изделия представляют собой одну цельную конструкцию, которая не имеет отдельных секций. По внешним признакам эти радиаторы могут напоминать секционные аналоги, но отличия между ними очевидны. В монолитных устройствах нет соединительных стыков, за счет чего они способны выдерживать большее давление. От этого и сроки безотказной работы этих конструкции почти в два раза больше, чем у секционных. Но в случае протечки монолитное устройство придется менять полностью. В секционных изделиях достаточно будет заменить поврежденный элемент.
