Отопительные приборы могут подключаться к системе разными способами. Рассмотрим примеры подключения радиаторов отопления. Во многом выбор типа радиатора зависит от его размера и расположения относительно иных радиаторов системы, а также типа самой системы.

К наиболее распространенным можно отнести боковое подключение и радиаторы отопления с нижним подключением. Рассмотрим детальнее эти типы:

Боковое подключение радиаторов отопления. Монтаж радиаторов отопления своими руками

Независимо от способа установки и типа разводки справиться с этой задачей под силу самостоятельно при наличии даже минимальных навыков. Главное, точно придерживаться стандартного алгоритма

Боковое подключение радиаторов отопления. Монтаж радиаторов отопления своими руками

Независимо от способа установки и типа разводки справиться с этой задачей под силу самостоятельно при наличии даже минимальных навыков. Главное, точно придерживаться стандартного алгоритма.

Шаг 1: Подготовка к монтажу

Перед началом работ, необходимо:

• Проверить соответствие радиаторов отопления и системы отопления в целом;
• Убедиться, что все необходимые инструменты и материалы на месте;
• Проверить состояние трубопровода и радиаторов на наличие повреждений и износа.

Шаг 2: Установка радиаторов

Для монтажа радиаторов отопления своими руками:

1. Установите радиатор на стену или на пол, учитывая рекомендации производителя;
2. Проверьте, что радиатор надежно закреплен и не будет перемещаться;
3. Установите соединения между радиатором и трубопроводом;
4. Закройте все соединения и проверьте на герметичность.

Шаг 3: Тестирование системы

После монтажа радиаторов:

• Проверьте, что система отопления работает нормально;
• Проверьте, что радиатор отапливается правильно;
• Убедитесь, что нет утечек и течи.

Следуя этим шагам, вы сможете выполнить монтаж радиаторов отопления своими руками и обеспечить эффективную работу системы отопления в вашем доме.

1. Подготовительные работы. Предполагают демонтаж старых батарей в случае необходимости, слив теплоносителя из системы, разметку положения корпуса. Важно, чтобы он находился примерно посередине оконного проёма. Расстояние от пола должно составлять не менее 15-20 см, от подоконника – 10-15 см, от стены – 5 см.
2. Навешивание прибора. Производится на специальные кронштейны, которые зачастую входят в комплектацию поставки. Здесь необходимо учесть несущую способность стены, особенно при установке чугунного оборудования. Фиксация крепёжных планок осуществляется на дюбеля или саморезы. Положение корпуса после монтажа необходимо проверить по уровню, так как любой перекос может привести к снижению эффективности работы.

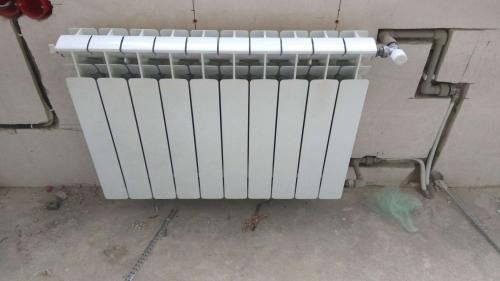

3. Подсоединение к системе. Осуществляется двумя способами в зависимости от того, какая модель: боковая или вентильная. В первом случае разводка идёт вдоль стены или из неё, во втором она проходит скрыто под полом. В зависимости от конструкции устройства возможно нижнее боковое подключение вентильных радиаторов отопления, когда выходы находятся в донной части права или слева, и центральное, когда они размещаются посередине. Первый вариант более распространён, так как обеспечивает лучший прогрев поверхности. В случае с боковым присоединением трубы подводятся с одной стороны или с противоположных.

Самое эффективное подключение радиаторов отопления. Различия между основными видами подключения батарей

Все возможные виды подключения радиаторов отопления отличаются между собой типом разводки труб. Она может состоять из одной или двух труб. В свою очередь, каждый из вариантов предполагает разделение на системы с вертикальными стояками или горизонтальными магистралями. Достаточно часто используется горизонтальная разводка системы отопления в многоквартирном доме , и она хорошо себя зарекомендовала.

Исходя из того, какой вариант подводки труб к радиаторам был выбран, будет зависеть непосредственно схема их подключения. В отопительных системах с однотрубным и двухтрубным контуром применяют нижний, боковой и диагональный способ подключения радиаторов. Какой бы вариант вы ни выбрали, главное – чтобы в помещение попадало достаточное количество тепла для его качественного обогрева.

Описанные типы разводки труб относят к тройниковой системе подключения. Однако есть еще одна разновидность – это коллекторная схема, или лучевая разводка. При ее использовании отопительный контур прокладывают к каждому радиатору отдельно. В связи с этим, коллекторные типы подключения батарей имеют более высокую стоимость, поскольку для осуществления такой подводки потребуется достаточно много труб. Кроме того, они будут проходить через все помещение. Тем не менее обычно в таких случаях отопительный контур прокладывается в полу и не портит интерьер помещения.

Несмотря на то, что описанная коллекторная схема подключения предполагает наличие большого количества труб, она все чаще используется во время проектирования систем отопления. В частности, данный вид подключения радиаторов применяется для создания водяного «теплого пола». Он используется как дополнительный источник тепла, либо как основной – все зависит от проекта.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/shema-podklyucheniya-dvuh-batarey-otopleniya-ot-odnogo-stoyaka-odnotrubnyy

Нижнее подключение радиаторов отопления. Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

Секционный радиатор с нижним подключением

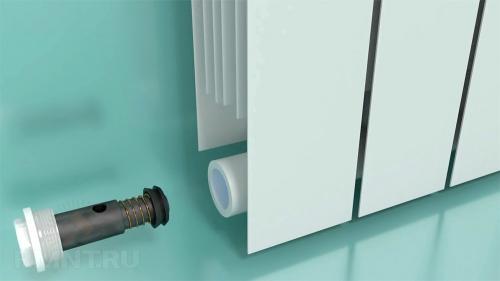

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

Клапан для нижнего подключения радиатора

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

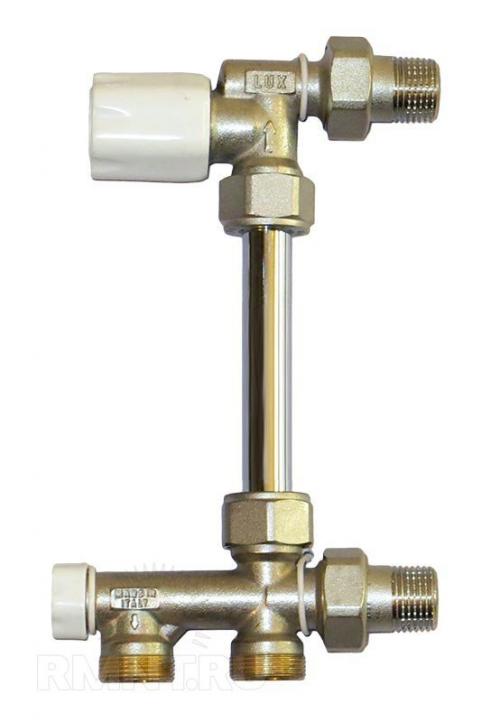

Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

Как подключить батарею отопления в квартире. Монтаж радиаторов отопления: нюансы процедуры, этапы установки оборудования

Основные моменты

Установка

Особенности подключения в различных схемах

Двухтрубная

Главные правила размещения

Какие инструменты понадобятся

Как проводится процедура монтажа

Коротко о главном

Монтаж радиаторов отопления – это один из этапов обустройства систем обогрева частных домов и квартир. Процедуру установки и подключения к магистралям осуществляют перед прокладкой труб. Это позволяет сделать подводки аккуратно. При монтаже необходимо ознакомиться со всеми нюансами, чтобы избежать ошибок.

Установить батареи можно самостоятельно или обратиться за помощью к специалистам

Основные моменты

Существует ряд требований, которые необходимо учитывать при подключении и монтаже:

1. Во время соединения арматуры и коллекторов не стоит прилагать слишком много усилий. Для этого стоит пользоваться динамометрическим ключом, для контроля прилагаемых усилий.
2. Если используется льняная подмотка, стоит контролировать ее количество, иначе появятся микротрещины.
3. После проникновения в трубы теплоносителя, краска может отслаиваться, что спровоцирует появление течи.
4. Стоит пользоваться герметиками для обработки мест соединения.
5. Если трубы заполняются антифризом, от краски стоит отказаться. Иначе уплотнитель будет быстро разрушаться, и появятся протечки.
6. Батарею стоит установить в горизонтальном положении. Допустимы другие варианты, которые предусматривают отклонение угла вперед по ходу циркуляции. Это позволяет спустить лишние газы. Обратный уклон запрещен, иначе циркуляция будет нарушена.
7. Подвешивать батареи следует на кронштейны. Сверху их должно быть два, так как на них приходится вся нагрузка. Крепеж внизу позволяет задать необходимое направление.
8. Чтобы достичь эффективного воздухообмена, необходимо устанавливать батареи на расстоянии от пола в 6 см.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-pravilno-podklyuchit-radiator-pri-podache-snizu-v-kakih-sistemah-praktikuetsya-nizhniy

Неправильное подключение радиаторов отопления. Батарея не греет

Если радиатор отопления не греется или батарея греет наполовину , то причин может быть несколько:

• Засорение системы отопления. Если система отопления засорена, то теплоноситель не сможет циркулировать и радиатор не будет греться.
• Воздушная пробка в системе отопления. Завоздушивание системы препятствует нормальной циркуляции теплоносителя.
• Проблемы с трубами. Если трубопроводы отопления имеют течи, то это приводит к недостаточному давлению в системе отопления.
• Неисправность насоса. Если насос не работает правильно, то он не сможет обеспечить циркуляцию горячей воды по системе отопления .
• Низкий уровень теплоносителя в системе отопления. Если уровень воды в системе отопления низкий, то это может привести к тому, что радиатор не будет греться.
• Неисправны элементы котла . Если блок автоматики или безопасности котла не работают, то котел может не обеспечивать номинальное рабочее давление и температуру теплоносителя для циркуляции по системе отопления.
• Расширительный бак не герметичен . При протечках расширительный бак котла не может компенсировать изменения давления в системе отопления.
• Неправильное подключение радиатора . При неправильном подключении радиатор может не нагреваться или нагреваться не полностью.
• Неправильная балансировка контуров отопления . При неравномерном распределении теплоносителя в системе отопления радиатор может не нагреваться или не полностью нагреваться.
• Неисправность арматуры . Если запорные краны не исправны или засорены, то они могут блокировать поток теплоносителя в радиатор. Если регулирующий клапан засорился или имеет механический дефект, то он может служить препятствием для циркуляции теплоносителя.
• Засорение грязевого фильтра . Если грязевой фильтр грубой очистки забился, то это существенно уменьшает поток теплоносителя в систему.
