Как разделить секции радиатора. Подготовка к разбору чугунной батареи
Разобрать чугунную батарею проще за пределами жилья. Идеальным вариантом считается открытое пространство со свежим воздухом, так как во время разборки вероятнее всего будет применено нагревание конструкции. Батарею нужно положить на деревянный трап или бруски, после чего промыть стягивающие узлы жидкостью. Можно попытаться провести разборку аккуратно, но если гайки не поддаются добровольной раскрутке, тогда следует выполнить такие манипуляции:
- Накалить соединяющие узлы конструкции. Разобрать чугунное оборудование можно с помощью горелки или паяльной лампы. Нагрев должен проходить по всему периметру соединяющего узла. Когда гайка накалиться, можно пробовать срывать элемент. В случае неудачи провести повторный нагрев батареи. Как правило, во время работы с раскаленными деталями необходимо пользоваться индивидуальными средствами защиты. Это очки, капроновые перчатки и плотная одежда.
- Разрезать стыки соединительных элементов. Чтобы разобрать чугунную батарею без ключа, достаточно использовать болгарку. Во время обрезки необходимо плавно перемещать режущий инструмент по всей оси стыка. Благодаря этому на батарее не появятся сколы, трещины или забои. Конечно, применение ножовки также поможет разрезать металл, однако, на данную процедуру уйдет больше времени.
- Разобрать деформированный сектор. Если нет возможности нагрева или распила, можно использовать тяжелую кувалду для разбора неподдающихся узлов. Чугун – металл хрупкий, поэтому стоит начинать с середины, после чего получится быстро разбить чугунные батареи. Однако такой вариант опасен тем, что в результате можно повредить функционирующие секции.
Замена секции радиатора отопления. Разборка алюминиевого и биметаллического радиатора
Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.
В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.
Это — основной инструмент, который используют при сборке/разборке радиаторов отопления
На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.
Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

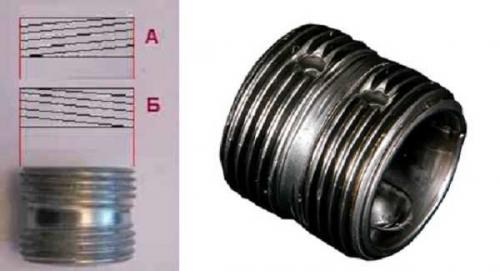

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить
Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.
Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.
Как разобрать батарею, чтобы помыть. Как легко и просто прочистить батарею отопления, не снимая ее с места
Как легко и просто прочистить батарею отопления, не снимая ее с места
Признаки загрязнения чугунной батареи
Так как после окончания отопительного сезона вода из системы сливается, и все лето она стоит сухой, это вызывает образование коррозии даже у самого устойчивого к ней металла. Долгие годы небольшие образования ржавчины не причиняют вреда теплосети и ее элементам, но со временем слои ржавчины становятся толще, изменяя качество и эффективность работы радиаторов.
Заметить, что требуется промывка чугунных батарей можно по нескольким признакам:
Это основные признаки, указывающие на то, что батареи нуждаются в чистке. Чтобы не доводить дело до таких крайностей, лучше проводить профилактическую промывку обогревателей, хотя иногда можно доверить этот процесс работникам теплосети перед началом нового отопительного сезона.
Прочистка батарей при помощи специальной аппаратуры
Прочистку чугунных батарей без снятия с места, можно провести при помощи специальной аппаратуры. Следующая комплексная техника предназначена для бытовых нужд:

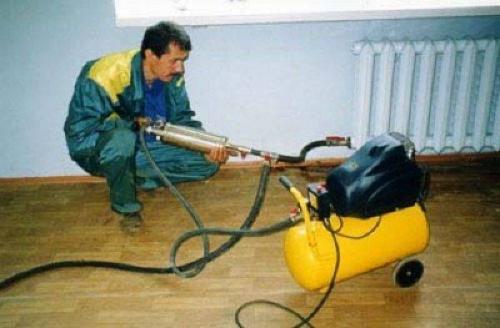

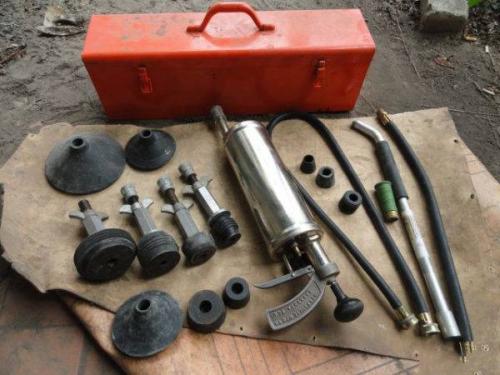

Пневматический пистолет «Тайфун»
Промывка батареи пневмопистолетом «Тайфун»
Оборудование отличается компактностью и простотой в обращении. Оно используется для выполнения точечного воздействия на засорения в водопроводных и канализационных трубах диаметром до 150 мм. Суть процесса состоит в гидравлическом таране для удаления затвердевших отложений со стенок оборудования и прилегающих стояков ударной волной со скоростью 1,5 км/ч, которая распространяется на расстояние до 60 метров.

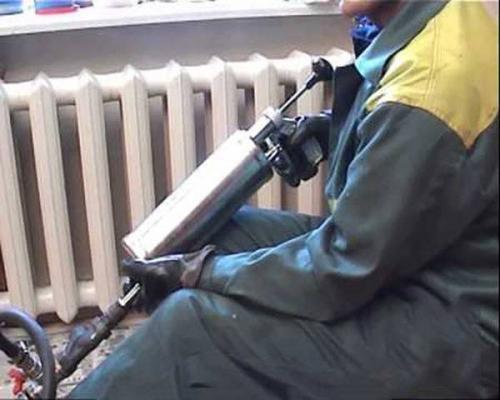

Пневмопистолет «Тайфун» в работе
Такая очистка отопительной системы позволяет начисто удалить загрязнения, которые не поддаются обычной гидравлической промывке.
«Тайфун» незаменим как инструмент сантехника для проведения прочистки засорений в различных труднодоступных местах. В зависимости от комплектации и веса аппарат имеет 6 модификаций и следующие показатели:

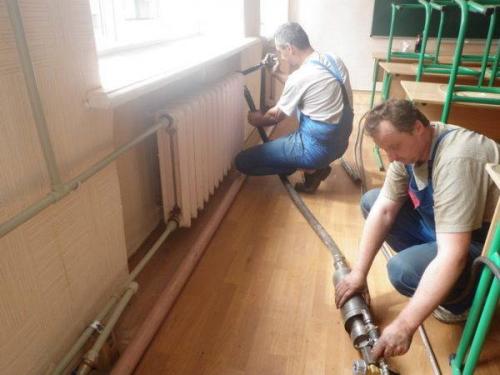

Комплексная промывка батарей отопления
Как правило, «Тайфун» используется в комплексе с автоматической установкой ЗЕВС-24 и аппаратом очистки труднодоступных объектов Крот-Мини.

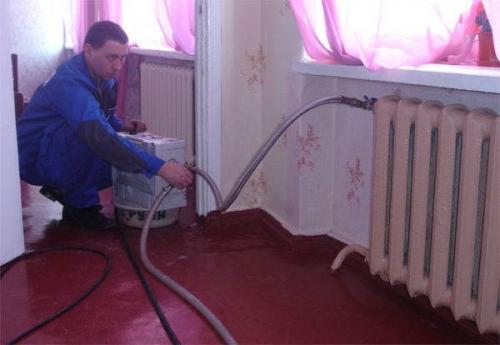

Установка ЗЕВС-24
ЗЕВС-24 имеет небольшие габариты и достаточную мощность для разрушения затвердевших, крепко прилипших к внутренним стенкам приборов отопления, внутренних и наружных сетей водоснабжения и канализации. Суть его работы основывается на электрогидроимпульсном воздействии на твердые загрязнения в трубах диаметром от 7 до 150 мм. Электрический разряд, создаваемый аппаратом, приводит к возникновению ударной волны и мощных гидродинамических потоков, воздействующих на затвердевшие засорения, накипь и отложения.
Как разобрать стальной радиатор отопления. Пошаговая инструкция разбора чугунных и алюминиевых радиаторов
В этой статье рассмотрим различные виды батарей и поэтапно распишем ответ на вопрос «как разобрать батарею отопления».
Выделяют несколько типов радиаторов. От того, к какой классификации относится батарея, зависит степень подачи теплоснабжения в квартиру или частый дом. По конструкции радиаторы так же отличаются, важно знать их строение, чтобы уметь правильно собрать и разобрать.
Виды батарей (радиаторов) отопления
Отопительное оборудование может быть изготовлено из различных материалов. К ним относят медь, алюминий, сталь, чугун, биметалл и т.д. Как устроена система водяного отопления можно узнать на нашем сайте. Согласно этому и строится следующая классификация радиаторов:
Стальные
Различают панельные и трубчатые. По-другому их называют еще конвекторами. Могут поддерживать котельное давление от 6 до 15 рабочих атмосфер. Уровень КПД достигает 75%, а мощность 1800 Вт. Существует семь типов таких батарей и каждый из них обладает своими особенностями. Плюсы такого радиатора заключаются в следующем:
- может нагревать комнату конвекцией, и излучением;
- экономичный расход и небольшой вес;
- эксплуатируется довольно долгое время;
- быстро нагревается.
Но у стальных радиаторов почти нет устойчивости к коррозии. Быстро ржавеет, находясь без воды, и не может выдержать даже самые маленькие перепады давления. Нужно быть очень осторожным при ее эксплуатации. При выявлении первых проблем немедленно их устранять.
Алюминиевые
Самые распространенные батареи в современных многоквартирных домах. Представляют собой устройство, полностью сделанное из алюминия. Бывает двух типов: экструзионные и литьевые. Имеет несколько секций, которые герметично скреплены между собой. При необходимости увеличения мощности могут быть присоединены дополнительные секции.
Обладает следующими достоинствами:
- быстро нагревается и хорошо проводит тепло;
- присутствует возможность добавить секции и клапаны;
- маленькая масса.
Такой тип радиатора требует установки дополнительного клапана для спуска воздуха, чтобы в батареи не возникали неприятные шумы. Однако секции иногда протекают между собой, что приводит к поломке отопительной системы в квартире, а воздействие условий внешней среды разрушает стенки батареи.
Чугунные
Батареи, которые так же, как и алюминиевые, разделены на несколько секций. Их можно увидеть как в старом стиле, так и в модернизированном. Такие радиаторы выдерживают давление в 18 атмосфер, но мощность их достаточно мала – 100 Вт.
Преимущества чугунных батарей:
- прочны и почти не засоряются;
- совместимы с другими материалами;
- не изнашиваются;
- многолетний срок эксплуатации.
Но этот тип батарей сложно очищать, если вдруг возникли проблемы. Кроме того, на них уходит очень много расходов из-за больших топливных затрат. В связи с маленькой мощностью они редко справляются с сильными морозами и не могут должным образом отопить помещение;
Медные
Нагревается до 150 градусов и может поддерживать 16 атмосфер. Уникальность этих батарей в том, что они состоят из специальных циркулирующих воду пластинок. По всему радиатору проходит одна труба, которую пересекают эти самые пластины.
Плюсы медных радиаторов:
- небольшие и долго эксплуатированные;
- экономично расходуются;
- могут выдержать перепад давления и температуры;
- большая теплопроводность.
Но такие батареи достаточно дорогие на момент покупки, однако экономичны в использовании. Особых недостатков у медных батарей выявить трудно, потому что они довольно практичны.
Биметаллические
Совмещают себе свойства алюминия и стали, поскольку трубы этих радиаторов сделаны из двух этих металлов. Такой тип поддерживает до 40 атмосфер и обладает высокой мощностью – 180 Вт. Их выбирают за следующие показатели:
- срок эксплуатации более 20 лет, практически не подвержены выходу из строя;
- прочны и выдерживают гидроудары;
- не подвержены коррозии и механическим воздействиям.
Биметаллические радиаторы нельзя надолго лишать водоснабжения, иначе они выйдут из строя. Тоже дорого стоит, но цена оправдана заводским качеством.
Возможно будет интересно прочитать статью на тему — разводка водопровода в квартире .

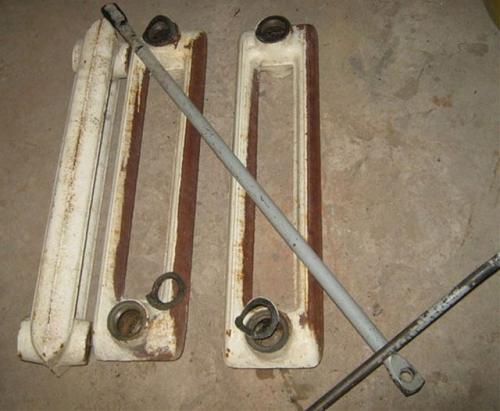

Как разобрать чугунную по секциям
Для того чтобы разобрать данный тип радиатора, необходимо подготовить мел, дюймовую трубу размером 50-100 см, ключ для чугунных батарей и разводной ключ номер 2 или 3. Сам радиатор во время разборки лучше поставить на что-то твердое для большего удобства.
Сколько секций радиатора можно соединить. Как же добавляют секции
После того, как вы опытным путям определили, что причиной прохладной температуры в доме является вовсе не засоренность радиатора, следует найти недалеко от своего дома (чтобы вам не пришлось ехать за тридевять земель и тем самым тратить свое время) магазин, который занимается продажей теплотехники. Необходимо купить такие же секции, которыми оснащен ваш радиатор – из чугуна, алюминия, либо биметаллические .
Не должно получиться так, что вы выберете неподходящие секции – из-за такой ошибки у вас просто-напросто не получится добавить их, то есть потраченные деньги окажутся выкинутыми на ветер, поэтому будьте внимательны. Процедура наращения секций выполняется в одинаковой поочередности действий для всех типов радиаторов отопления.
Для стыковки секций, необходимо соединительная гайка — ниппель
Приступаем непосредственно к увеличению количества секций. Первым делом необходимо открутить футорку с помощью радиаторного ключа с той стороны, к которой вы планируете добавить еще один или несколько элементов. После того, как вы раскрутили футорку, в участок состыковки секций накладывается ниппель (соединительная гайка). Необходимо учитывать следующую важную особенность: резьба на разных концах ниппеля разная, и чтобы правильно выполнить установку новых секций вы должны руководствоваться следующими правилами:
- Правая часть ниппеля должна быть направлена в сторону, где будет выполняться соединение с новым элементом;
- Соответственно левая – в сторону уже присутствующих секций радиатора отопления.
Для того чтобы не допустить в дальнейшем протекания батареи, следует надеть на ниппель межсекционные прокладки (они могут быть резиновыми, паранитовыми, либо гелевыми)
При этом надевать их нужно осторожно и аккуратно – это послужит гарантом того, что прокладка будет располагаться максимально ровно, без нежелательных перекосов. Далее нужно затянуть резьбу
Это действие тоже должно осуществляться без резких движений, в неторопливом ритме, и внимательно. Если вы хотите качественно нарастить радиатор отопления, то о никакой спешке не может быть и речи.
Чтобы не допустить протекания, необходима межсекционная прокладка
Крайне нежелательно повреждение металлической нарезки – из-за этого могут появиться не самые безобидные проблемы, на решение которых придется дополнительно тратить собственное время и финансовые средства.
Увеличенный в размерах радиатор нужно поместить обратно на кронштейн и возобновить соединение с трубой центрального отопления. Чтобы это сделать необходимо вооружится гаечным ключом соответствующего диаметра и паклей, которая необходима для обматывания трубной резьбы при прикручивании радиатора.
Добавить секций радиатору отопления несложно, для этого не нужно 10 лет работать в бригаде монтажников отопления. Но без серьезного подхода, наличия элементарных инструментов и удалению этому процессу своего личного времени не обойтись. Впрочем, можно прибегнуть и ко второму варианту решения проблемы с недостаточной обогреваемостью помещения – стать клиентом предоставляющей такие услуги компании, работники которой выполнят все сами, быстро и качественно.

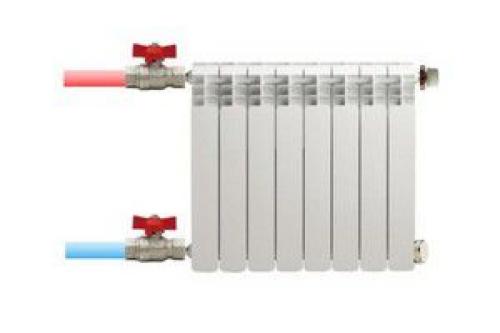

Самое эффективное подключение радиаторов отопления. Зависимость эффективность радиатора от схемы его врезки в систему

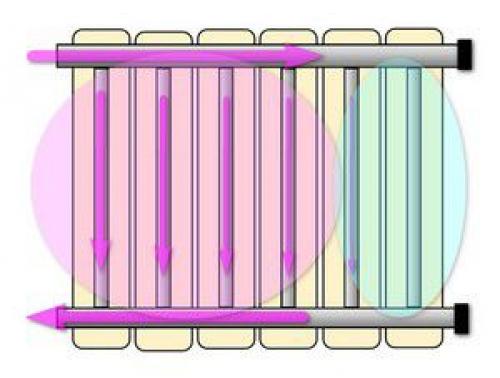

Для чего говорилось все то. что размещено в предыдущих разделах статьи? А дело в том, что от взаимного расположения подающей и обратной трубы очень серьезно зависит теплоотдача радиатора отопления.
Схема врезки радиатора в контур | Направление потоков теплоносителя |
---|---|

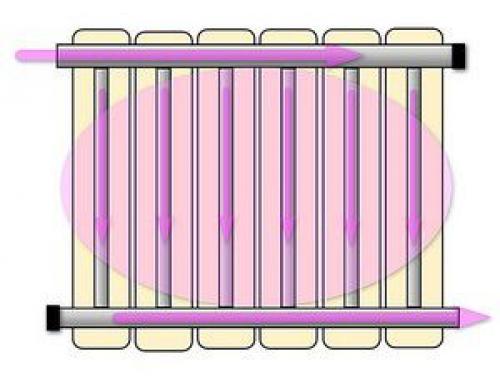

Диагональное двухстороннее подключение радиатора, с подачей сверху | |
Такая схема считается наиболее эффективной. В принципе, именно она берется за основу при расчете теплоотдачи конкретной модели радиатора, то есть мощность батареи пори таком подключении принимается за единицу. Теплоноситель, не встречая никакого сопротивления, полностью проходит через верхний коллектор, через все вертикальные каналы, обеспечивая максимальную теплоотдачу. Весь радиатор прогревается равномерно по всей своей площади. | |
Сборка секций радиатора отопления. Требования и разметка

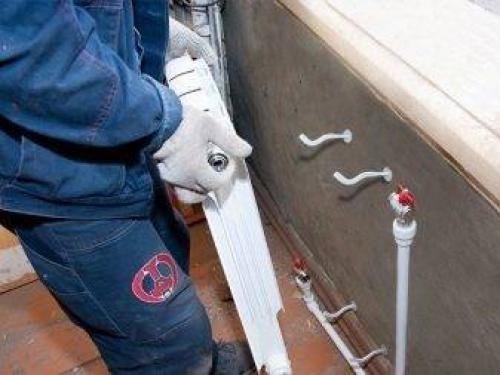

С вопросом замены либо установки радиаторов может столкнуться практический каждый владелец городской квартиры или же частного дома. Подобные работы можно поручить профессионалам, а также выполнить их самостоятельно.
В любом случае выполнению монтажа радиатора будет предшествовать покупка изделия и выбор способа его расположения, от которого будет зависеть тип необходимого крепежного элемента. В качестве такой детали в большинстве случаев используются кронштейны, позволяющие закрепить обогревательную конструкцию в нужном месте. Они представляют собой фиксаторы, выполненные из различных материалов, крепление которых происходит к стене, либо же они выступают в роли деталей, обеспечивающих напольное расположение отопительного устройства.
Для выполнения монтажных работ любого рода существует перечень правил, и монтаж радиаторов не стал исключением. Технический паспорт каждого фиксатора, изготовленного по ГОСТ, содержит инструкцию и рекомендации относительно эксплуатации кронштейна.
Следует выделить основные нормы:
- Вешать настенный радиатор отопления необходимо, учитывая, что центральная осевая вертикаль окна будет совпадать с центром конструкции. Максимальный уровень отклонения от значения может составлять 20 мм.
- Исходя из имеющихся норм, горизонтальный размер радиатора должен быть равен 50-75% от габаритов окна. Подобная информация носит рекомендательный характер, однако крепление маленького прибора будет способствовать небольшой теплоотдаче.

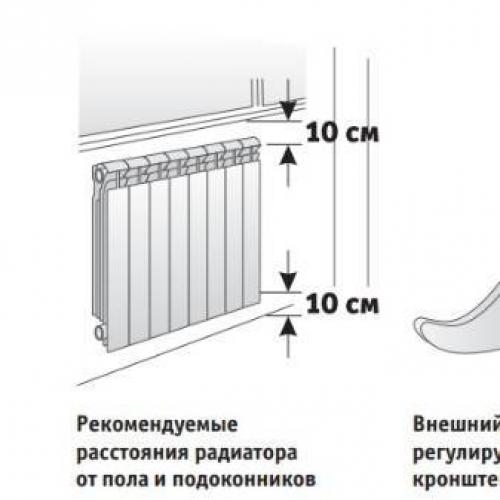

- Минимальное расстояние от пола до отопительного радиатора должно составлять 60 мм. Имеется в виду промежуток между финишным покрытием и нижней кромкой радиатора.
Рекомендуется оставлять зазор между стеной и батареей равный 30-50 мм.Расстояние от подоконника до радиатора не должно быть менее 50 мм.Основополагающим фактором при монтаже является число фиксаторов, используемых для установки

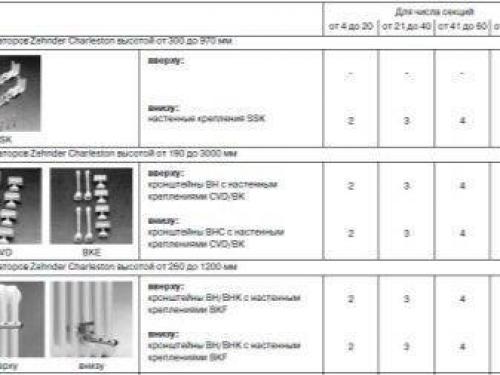

Их подсчет необходимо осуществлять, принимая во внимание количество секций устройства. Для 8-ми секционного агрегата стоит приобрести 2 кронштейна для установки вверху, и один расположить внизу
Увеличивая число секций, следует увеличивать количество крепежных деталей.Выполняя монтаж напольных отопительных устройств, следует придерживаться следующих расчетов: для 6-ти секционного устройства нужны две точки опоры, при добавлении секций увеличивается количество креплений.

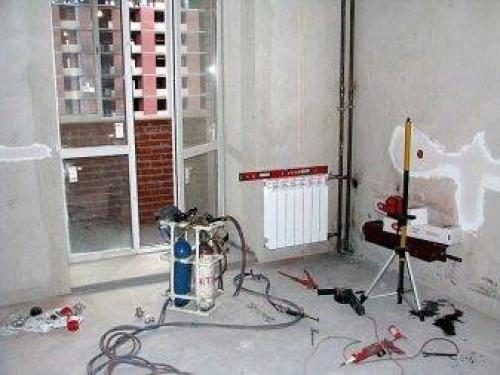

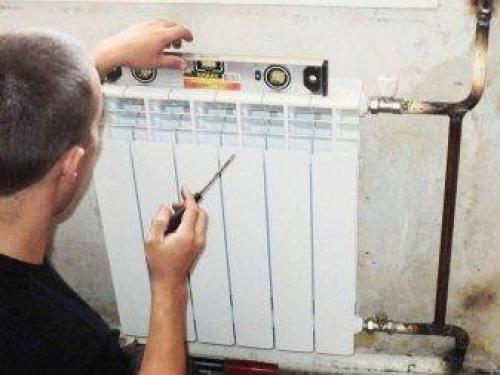

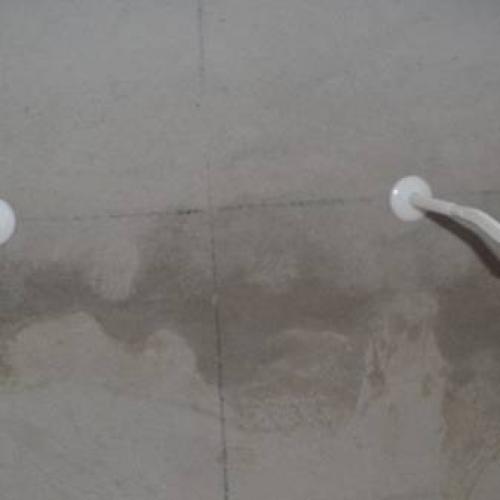

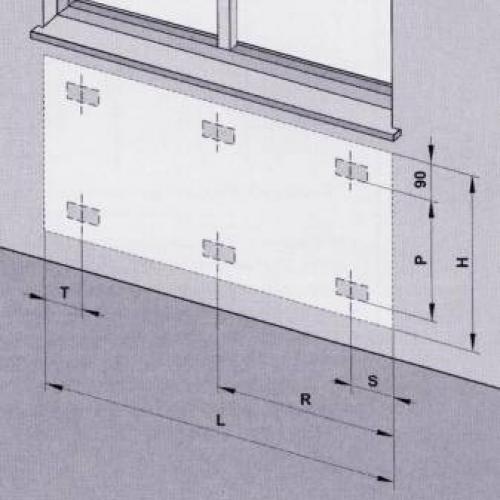

Чтобы повесить или установить радиатор без ошибок, нужно выполнить предварительную разметку мест будущего расположения крепежных элементов для устройства. С ориентиром на середину оконного проема на стене чертится вертикальная линия.
Далее можно прибегнуть к двум вариантам выполнения работ:
- Если имеется нижняя разводка, то рисуется горизонтальная линия, которая будет соответствовать верхнему краю устройства.
- В случае установки устройства с боковым подключением труб чертится горизонтальная полоса от верхней подающей трубы.
