Для организации обогрева помещений необходимо знать требуемую мощность на каждое из них, после чего произвести расчет теплоотдачи радиатора. Расход тепла на обогрев комнаты определяется достаточно простым способом. В зависимости от расположения принимается величина теплоты на обогрев 1 м3 комнаты, она составляет 35 Вт/ м3 для южной стороны здания и 40 Вт/ м3 – для северной. Реальный объем помещения умножается на эту величину и получаем требуемую мощность.

Внимание! Приведенный метод подсчета необходимой мощности является укрупненным, его результаты учитываются только в качестве ориентира.

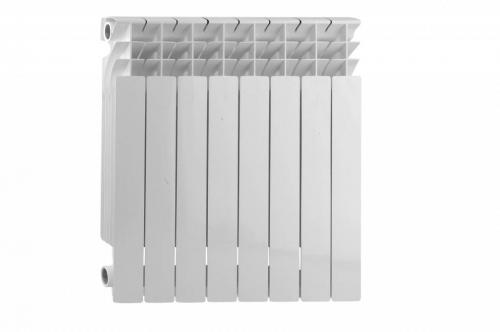

Для того чтобы рассчитать алюминиевые или биметаллические батареи, надо отталкиваться от характеристик, указанных в документации производителя. В соответствии с нормативами там дается мощность 1 секции радиатора при DT = 70. Это означает, что 1 секция даст указанный тепловой поток при температуре теплоносителя на подаче 105 ºС, а в обратке – 70 ºС. При этом расчетная температура внутренней среды принимается 18 ºС.

Исходя из нашей таблицы, теплоотдача одной секции биметаллического радиатора с межосевым размером 500 мм составляет 204 Вт, но только при температуре в подающем трубопроводе 105 ºС. В современных системах, особенно индивидуальных, настолько высокой температуры не бывает, соответственно, и отдаваемая мощность уменьшится. Чтобы узнать реальный тепловой поток, нужно вначале просчитать параметр DT для существующих условий по формуле:

DT = (tпод + tобр) / 2 – tкомн, где:

• tпод – температура воды в подающем трубопроводе;
• tобр – то же, в обратке;
• tкомн – температура внутри комнаты.

После этого паспортная теплоотдача радиатора отопления умножается на поправочный коэффициент, принимаемый в зависимости от значения DT по таблице:

Например, при графике теплоносителя 80 / 60 ºС и комнатной температуре 21 ºС параметр DT будет равен (80 + 60) / 2 – 21 = 49, а поправочный коэффициент – 0.63. Тогда тепловой поток 1 секции того же биметаллического радиатора составит 204 х 0.63 = 128.5 Вт. Исходя из этого результата и подбирается количество секций.

1 секция радиатора на сколько квадратов. Расчет по кубатуре помещения

Предлагаемая методика также не претендует на высокую точность, но по сравнению с расчетом на основе площади помещения она дает результаты, более соответствующие реальному положению дел. Самая большая проблема в данном случае – правильная трактовка норм СНиП, по которым для обогрева одного кубического метра жилой площади необходимо затратить 41 кВт мощности. Так как этот параметр описывает систему организации отопления в стандартном панельном здании, расчет количества радиаторов отопления в частном доме будет не совсем точным. Но примерное представление о том, как ее следует проектировать, он дает.

В первую очередь, нужно умножить площадь помещения на его высоту. Например, для комнаты в 30 квадратных метров с потолками в 3,5 метра итоговая цифра будет 105 м куб. (30 * 3,5). После этого ее нужно умножить на 41 (нормы требуемой тепловой мощности для одного «куба»): 105 * 41 = 4305 Вт (примерно 4,3 кВт).

Вычисление оптимального количества радиаторов выполняется очень просто. Прежде всего, выясните теплоотдачу одной сегмента, после чего разделите на это значение полученную ранее цифру. В нашем примере имеем 26 секций (4305 / 170 = 25,3235). Для получения более достоверного результата есть смысл использовать несколько корректирующих коэффициентов:

• угловая комната: +20%;
• батарея задекорирована решеткой или экраном: +20%;
• дом плохо утеплен, основной материал, из которого сделаны стены, – крупногабаритная панель: +10%;
• помещение находится на последнем или первом этаже: +10%;
• в комнате больше одного окна или оно одно, но очень большое: +10%;
• рядом расположены неотапливаемые помещения (особенно, если в них отсутствует часть стен): +10%.

Профессиональный подход

Как рассчитать батареи отопления для частного дома, если нужна очень высокая точность с минимально возможными допусками. В этом случае есть смысл воспользоваться методикой, которая предполагает наличие нескольких уточняющих коэффициентов. Она имеет определенные допуски, но итоговый результат позволит смонтировать такую отопительную систему, которая будет учитывать все особенности помещения.

Формула расчета имеет следующий вид: Q = 100 * S * X1 * X2 * X3 * X4 * X5 * X6 * X7. Q – количество тепла (в ваттах на квадратный метр), которое необходимо обеспечить для конкретного помещения), S – его площадь, а X1-X7 – несколько уточняющих коэффициентов.

X1: класс остекления оконных проемов (особо уточним, он не учитывает количество самих проемов)

• Двойное остекление: 1,27.
• 2-слойный стеклопакет: без коррекции.
• 3-слойный стеклопакет: 0,85.

X2: уровень теплоизоляции стен (может быть скорректирован установкой внешних утепляющих конструкций)

• Недостаточная (одинарная кладка, нет дополнительных навесных блоков): 1,27.
• Хорошая (слой утеплителя или двойная кирпичная кладка): без коррекции.
• Высокая: 0,85.

X3: отношение площади окон и пола

• 50%: 1,2.
• 40%: 1,1.
• 30%: без коррекции.
• 20%: 0,9.
• 10%: 0,8 (часто встречающийся случай в складских помещениях, но в частных домах встречается очень редко).

X4: средневзвешенная температура воздуха для наиболее холодной недели в году (в градусах Цельсия)

• -35 и менее: 1,5.
• От -35 до -25: 1,3.
• От -25 до -20: 1,1.
• От -20 до -15: 0,9.
• От -15 до -10: 0,7.

X5: внешние стены

• Одна: 1,1;
• Две: 1,2;
• Три: 1,3;
• Четыре: 1,4.

X6: тип помещения, находящегося над комнатой, для которой производится расчет

• Чердак, лишенный принудительного отопления: без коррекции.
• Отапливаемый чердак: 0,9.
• Жилое помещение с собственным отоплением: 0,8.

X7: высота потолков (в метрах)

• Менее 2,5: без коррекции.
• От 2,5 до 3: 1,05.
• От 3 до 3,5: 1,1.
• От 3,5 до 4: 1,15.
• От 4 до 4,5: 1,2.

Как рассчитать количество радиаторов в доме, исходя из предложенной методики? Представим себе, что у нас есть дом из двух комнат – 20 и 25 м кв.. В одной из них – двойное остекление, в другой – тройной стеклопакет. Уровень теплоизоляции высокий. Соотношение окон и пола – 1:1. Самая низкая температура – 17 градусов ниже нуля. В доме 2 внешних стены, над комнатами находится неотапливаемый чердак, а высота стен – 3,1 м.

• 1 комната (S=20 м2). 100 * 20 (S) * 1,27 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 3077,87.
• 2 комната (S=15 м2). 100 * 15 (S) * 0,85 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 1544,99.

После этого нужно разделить полученные значения на теплоотдачу одной секции радиатора (например 170 Вт / м кв.):

• 1 комната: 3077,87 / 170 = 19 (18,1051).
• 2 комната: 1544,99 / 170 = 10 (9,0881).

Именно такое количество секций будет оптимальным и достаточным.

Мощность одной секции алюминиевого радиатора. Мощность секции

Если вам интересна мощность секции алюминиевого радиатора отопления, то следует ознакомиться с документами на прибор. Если объем составляет 0,5 л, то производители обычно заявляют этот параметр на уровне 180 Вт или меньше. Если температура воды теплоносителя будет варьироваться от 65 до 70˚С, то в реальности тепловая мощность одной секции алюминиевого радиатора будет меньше и составит примерно 140 Вт.

Знакомясь с характеристиками батареи, покупатели довольно часто обращают внимание на формулу перевода теплоотдачи: ∆t 70°C = 160/200 Вт. Разницу между средней температурой воздуха и усредненной температурой в отопительной системе обозначают ∆t. Это говорит о том, что для показателя ∆t в 70˚С температура воздуха в помещении может составить 20˚С, а средняя температура в системе отопления должна быть равна 100˚С, при этом отдача будет равна 80˚С в обратке.

Но таких цифр в реальности достичь довольно сложно. Поэтому, взяв мощность 1 секции алюминиевого радиатора, вы должны будете определить теплоотдачу, учитывая показатель ∆t, равный 50°C. В качестве примера можно рассмотреть среднюю секцию батареи со следующими размерами: 100 x 600 x 80 мм. Она способна обогреть примерно 1,5 м²площади, что соответствует теплоотдаче от 140 до 160 Вт. Когда подбирается нужное количество секций для комнаты, следует учитывать состояние и расположение стен. Если комната угловая, и одна из стен промерзает, этот факт следует учитывать.

Теплоотдача биметаллических радиаторов отопления таблица. Сравнение радиаторов разных типов

Тепловая мощность – одна из главных характеристик, но существуют и другие, не менее важные. Подбирать батарею лишь на основании потребного теплового потока – неправильно. Нужно понимать, при каких условиях тот или иной радиатор выдает указанный поток и как долго он прослужит в вашей системе обогрева дома. Поэтому корректнее рассмотреть все основные технические характеристики секционных типов нагревателей, а именно:

• алюминиевые;
• биметаллические;
• чугунные.

Проведем сравнение радиаторов отопления по следующим основным параметрам, играющих важную роль при их подборе:

• тепловая мощность;
• допустимое рабочее давление;
• давление опрессовки (испытания);
• вместительность;
• масса.

Примечание. Максимальную степень нагрева теплоносителя мы не принимаем во внимание, поскольку у батарей всех разновидностей она достаточно высока, что делает их пригодными к применению в жилых зданиях по данному параметру.

Показатели рабочего и испытательного давления важны для подбора батарей применительно к разным теплосетям. Если в коттеджах или загородных домах давление теплоносителя редко превышает 3 Бар, то при централизованном теплоснабжении оно может достигать от 6 до 15 Бар в зависимости от этажности здания. Не следует забывать и о гидроударах, нередких в центральных сетях при пуске их в работу. По этим причинам не всякий радиатор рекомендуется включать в такие сети, а сравнение теплоотдачи лучше проводить с учетом характеристик, указывающих на прочность изделия.

Вместительность и масса отопительных элементов играют важную роль в частном домостроительстве. Знание емкости радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен для определения способа крепления к наружной стене, построенной, например, из пористого материала (газобетона) или по каркасной технологии.

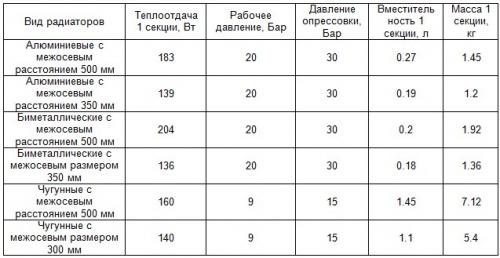

Для ознакомления с основными техническими характеристиками мы приведем в таблице данные известного производителя радиаторов из алюминия и биметалла – фирмы RIFAR, а также параметры чугунных батарей МС-140.

1 секция радиатора на сколько квадратов калькулятор. Количество секций радиатора — онлайн расчёт

Секция (радиатора отопления) — наименьший конструктивный элемент батареи радиатора отопления.

Обычно представляет собой полую литую из чугуна или алюминия двутрубчатую конструкцию, оребрённую для улучшения термопереноса способами излучения и конвекции.

Секции радиатора отопления соединяются между собой в батареи при помощи радиаторных ниппелей, подвод и отвод теплоносителя (пара или горячей воды) производится через ввёрнутые муфты, лишние (неиспользуемые) отверстия заглушаются резьбовыми заглушками в которых иногда вворачивается кран для дренажа воздуха из системы отопления. Окраска собранной батареи производится, как правило, после сборки.

Тип радиатора

АлюминиевыйБиметалическийЧугунныйСтальной

Мощность 1 секции (Вт)

Длина помещения, м

Ширина помещения, м

Теплоизоляция стен

Качественная современная изоляцияКирпич (в 2 кирпича) или утеплительПлохая изоляция

Онлайн калькулятор для расчета необходимого количества секций радиатора для отопления заданного помещения с известной теплоотдачей

Формула расчета количества секций радиатора

N = S / t * 100 * w * h * r , где

• N — количество секций радиатора;
• S — площадь комнаты;
• t — количество тепла для обогрева комнаты;
• w — коэффициент окон
  • Обычное остекление — 1.1;
  • Пластик (двойное остекление) — 1;
• h — коэффициент высоты потолков;
  • до 2.7 метров — 1;
  • от 2.7 до 3.5 метров — 1.1;
• r — коэффициент размещения комнаты:
  • не угловая — 1;
  • угловая — 1.

Сколько квт в 1 секции биметаллического радиатора. Понятие теплоотдачи

Чтобы разобраться, сколько кВт в 1 секции биметаллического радиатора, следует изначально понять, что этот параметр означает.

Такие термины, как тепловой поток или мощность, являются определением количества тепла, которое выделяет радиатор за конкретный промежуток времени. Так теплоотдача одной секции биметаллического радиатора равна 200 Вт.

Некоторые производители применяют в обозначении мощности батареи не Ватты, а количество выделяемых калорий в час. Чтобы избежать недоразумений, следует перевести этот показатель, исходя из соотношения 1 Вт = 859,8 кал/ч.

Если сравнивать батареи из разных видов металлов, то не только теплоотдача будет у них разная, но и остальные важные параметры. Ниже приведена таблица теплоотдачи биметаллических радиаторов в сравнении с чугунными, стальными и алюминиевыми аналогами. И нее видно, что по всем показателям этот вид батарей – это лучший «кандидат» для установки в домах с централизованной системой обогрева.

Как правило, определяясь с обогревателем, следует учитывать не только то, с какой системой отопления он будет работать, но и способ подключения. Даже точно зная, сколько кВт в одной секции биметаллического радиатора и произведя все расчеты, количества элементов в готовой конструкции может не хватить для качественного обогрева помещения. Это связано с тем, что потребители либо не знают, либо просто забывают учитывать способ подключения батареи к сети.

Так нижнее подключение позволяет спрятать все трубы в пол или стену, но при этом «съедает» до 20% тепла. Если этого не учесть, когда производится расчет секций биметаллических радиаторов, то в комнате будет прохладно. Это далеко не все нюансы, которые следует учитывать перед покупкой батарей отопления.

Мощность одной секции биметаллического радиатора 500. Сколько нужно радиаторов на одну комнату

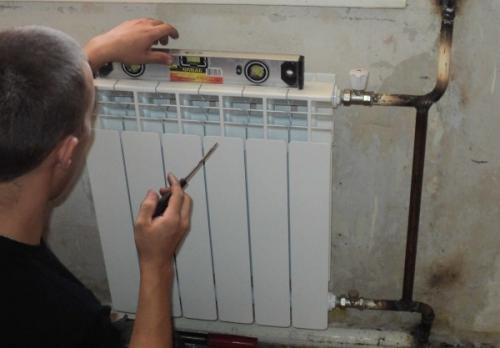

Монтаж биметаллического радиатора

Таблица мощности биметаллических радиаторов отопления в зависимости от бренда

Примечание. Следует отметить, что металл, из которого сделан радиатор не имеет абсолютно никакого значения при расчетах мощности отопительных приборов на то или иное помещение.
Дело в том, что производитель всегда указывает в сопроводительных документах номинальную мощность одной секции или всего прибора, если он панельный.

Теперь давайте попробуем рассчитать мощность отопительных приборов по площади помещения, и для примера будем использовать комнату с периметром 4,55×6,5м по формуле S*100/P, но здесь сразу следует сказать, что данные вычисления действительны, если высота потолков не превышает 2,7м.

Итак, S (площадь) комнаты у нас получится 4,5*6,5=29,25м2, а за мощность 1 секции биметаллического радиатора (P) возьмём GLOBAL STYLE 500 185 Вт, а цифра 100 – это количество ватт, нужное на м2 для Москвы и Московской области.

Так как комната у нас достаточно большая и нам нужно будет узнать количество секций (K), значит, Kколичество секций=S*100/P=29,25*100/185=15,81 или 16 секций – это один большой или два средних радиатора.

Теперь давайте рассчитаем необходимое количество секций того же производителя и с такой же мощностью для комнаты с такой же площадью, но с потолками, высота которых более 2,7м и за расчетную единицу можно взять высоту 3м.

Следовательно, нам нужно в первую очередь вычислить значение V – кубатуру помещения, это V=4,5*6,5*3=88,5м3. Для той же Москвы и Московской области на один кубометр помещения нужно выработать 41 Вт тепловой энергии.

Значит, общая мощность, которая нужна для комнаты будет Pобщая=V*41=88,5*41=3628,5 Вт. Значит, если мощность одной секции биметаллического радиатора GLOBAL STYLE 500 185 Вт, то 3628,5/185=19,6 или 20 секций – это, конечно, уже два радиатора, так как один получится слишком громоздким.

Но эти вычисления имеют силу лишь в том случае, если здание имеет должное утепление и в комнате отсутствуют сквозняки.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/moshchnost-sekcii-alyuminievogo-radiatora-500-chto-nuzhno-znat-o-razmerah-radiatorov-i-na

1 секция биметаллического радиатора на сколько квадратов. Популярные методы

Для вычета нужного количества секций в устанавливаемом радиаторе может быть использована не одна формула, а несколько. Поэтому стоит оценить все варианты и выбрать тот, что подойдет для получения более точных данных. Для этого нужно знать, что по нормам СНиП на 1 м², одна биметаллическая секция может обогреть один метр и восемьдесят сантиметров площади. Чтобы посчитать какое количество секций понадобиться на 16 м², нужно разделить эту цифру на 1,8 квадратного метра. В итоге получается девять секций. Однако этот метод довольно примитивный и для более точного определения необходимо учитывать все вышесказанные данные.

Существует еще один простой метод для самостоятельного вычисления. Например, если взять небольшую комнату в 12 м², то очень сильные батареи здесь ни к чему. Можно взять, для примера, теплоотдачу всего одной секции в двести ватт. Тогда по формуле можно легко вычислить их количество, требуемое для выбранной комнаты. Чтобы получить нужную цифру, нужно 12 – это количество квадратов, умножить на 100, мощность на метр квадратный и поделить на 200 ватт. Это, как можно понять, является значением теплоотдачи на одну секцию. В результате вычислений получится число шесть, то есть именно столько секций понадобится для отопления помещения в двенадцать квадратов.

Можно рассмотреть еще один вариант для квартиры с квадратурой в 20 м². Допустим, что мощность секции купленного радиатора – сто восемьдесят ватт. Тогда, подставляя все имеющиеся значения в формулу, получится такой результат: 20 нужно умножить на 100 и разделить на 180 будет равно 11, а значит, такое количество секций понадобится для отопления данного помещения. Однако такие результаты будут действительно соответствовать тем помещениям, где потолки не выше трех метров, а климатические условия не очень жесткие. А также не были учтены и окна, то есть их количество, поэтому к конечному результату необходимо добавить еще несколько секций, их число будет зависеть от количества окон. То есть в комнате можно установить два радиатора, в которых будет по шесть секций. При этом расчете была добавлена еще одна секция с учетом окон и дверей.

По объему

Чтобы сделать вычисление более точными, нужно провести расчет по объему, то есть учесть три измерения в выбранной отапливаемой комнате. Все расчеты делаются практически одинаково, только в основе находятся данные мощности, рассчитанной на один метр кубический, которые равны сорок одному ватту. Можно попробовать рассчитать количество секций биметаллической батареи для помещения с такой площадью, как в варианте, рассмотренном выше, и сопоставить результаты. В этом случае высота потолков будет равна двум метрам семидесяти сантиметрам, а квадратура помещения будет двенадцать квадратных метров. Тогда нужно умножить три на четыре, а потом на два и семь.

Результат будет таким: тридцать два и четыре метра кубических. Его надо умножить на сорок один и получится тысяча триста двадцать восемь и четыре ватта. Такая мощность радиатора будет идеально подходящей для отопления этой комнаты. Затем этот результат нужно разделить на двести, то есть число ватт. Результат будет равен шести целым шестидесяти четырем сотым, а значит, понадобится радиатор на семь секций. Как видно, результат расчета по объему намного точнее. В итоге не нужно будет даже учитывать число окон и дверей.

А также можно сравнить и результаты вычисления в помещении с двадцатью квадратными метрами. Для этого необходимо умножить двадцать на два и семь, получится пятьдесят четыре метра кубических – это объем помещения. Далее, нужно умножить на сорок один и в результате получится две тысячи четыреста четырнадцать ватт. Если батарея будет иметь мощность в двести ватт, то на эту цифру нужно разделить на полученный результат. В итоге выйдет двенадцать и семь, а значит для данной комнаты необходимо такое количество секций, как и в предыдущем расчете, но этот вариант намного точнее.
