При строительстве любого здания, важный момент отводится расчёту мощности радиаторов отопления, и определению размера теплообменника. Такая же проблема возникает и у владельцев жилья, при необходимости замены батарей.

В статье мы постараемся разобраться в этом вопросе — расскажем о всех видах конвекторов, а так же, произведём расчёт производительности радиатора отопления по площади, без калькулятора, по формуле.

Специфика расчёта отопления

Распространённая конструкция для обогрева зданий — радиатор отопления, имеющий стандартные промежутки между отсеками — 50 см. На теплоотдачу одной секции влияет материал изготовления:

• чугун — 120 Вт;
• сталь — 90;
• алюминий — 180;
• биметаллический материал — 190.

Но данные величины средние, и в жизни на них влияют условия эксплуатации, размер помещения и градус нагрева воды на подаче и выходе, при его понижении уменьшается теплоотдача.

Поэтому, чтобы провести расчёт теплоотдачи радиатора отопления в конкретных условиях, требуется знать температурный напор в магистрали — это значение разницы температур воздуха в комнате и отопительного прибора.

Температура в устройстве является среднеарифметическим показателем подачи и обратки. Температурный напор можно высчитать при помощи онлайн-калькулятора, или по формуле

DT = (T подачи + T обратки) / 2-T помещения, где:

DT — температурный напор

В паспорте к прибору указана цифра расчётного перепада температуры, она находится рядом с мощностью. К примеру: производительность 2000 Вт, 90/70 (подача и обратка). То есть, при охлаждении воды с 90 до 70 градусов, тепловая мощность конвектора составляет 2000 Вт.

При установке такого устройства на низко или среднетемпературную систему, отдача тепла будет ниже заявленной, и её следует пересчитать. Это можно сделать с помощью онлайн-калькулятора, или по формуле:

Pf=Pn x (DTf / DTn) в степени 1/3, где:

• Pf и Pn — фактическая и нормативная тепловая мощность в Вт;
• DTf и Dtn — фактический и нормативный температурный напор.

В отапливаемом помещении показатель нормативного напора соответствует 20 градусам.

Средний показатель потребления тепла 1 метром квадратным 60 — 150 киловатт, на него влияют климатические условия и этаж, на котором находится обогреваемая комната. Если вы не укажите это значение в поле «Ориентировочная теплоэнергия на 1 м2», калькулятор возьмёт среднее — 100 Ват.

Виды теплообменников

Радиатор отопления — устройство, состоит из секций объединённых в единый прибор, по которым движется нагретый теплоноситель — чаще вода. Отсек — элемент батареи, обычно литая двухтрубчатая конструкция, способный излучать тепло, которое передаётся окружающему воздуху, что позволяет создавать комфортную атмосферу в квартире.

По своей конструкции приборы отопления бывают: панельные и секционные. Встречаются так же регистры — трубчатое изделие с большим диаметром, или фигурный змеевик (полотенцесушитель в ванной), они врезаются в систему.

Обогревательные приборы бывают: стальные, чугунные, алюминиевые, медные. Чугунные изделия, которые мы привыкли видеть в наших домах, нуждаются в окраске, для придания хорошего внешнего вида.

К сведению! Есть конвекторы электрические — это корпус с нагревательным элементом внутри, который оснащён термостатом имеющим градусную шкалу и светодиоды.

Чугунные

Изделия из чугуна — самые распространённые, у них простая форма и дизайн. Они бывают навесные и на ножках.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/kalkulyator-rascheta-kolichestva-sekciy-radiatora-kalkulyator-rascheta-kolichestva-sekciy

Расчет количества секций радиатора. Расчеты учитывая объем помещения.

Расчет секций радиаторов отопления будет более точным, если их рассчитывать, основываясь на высоте потолка, то есть исходя из объема помещения. Принцип расчета в этом случае аналогичный предыдущему варианту.

Вначале нужно вычислить общую потребность в тепле, а уже потом рассчитать количество секций в радиаторах. Когда радиатор скрывают за экраном, то потребность помещения в тепловой энергии увеличивают минимум на 15-20%. Если брать во внимание рекомендации СНИП, то для того, чтобы обогреть один кубический метр жилой комнаты в стандартном панельном доме необходимо потратить 41 Вт тепловой мощности.

Для расчета берем площадь комнаты и умножаем на высоту потолка, получится общий объем, его нужно умножить на нормативное значение, то есть на 41. Если квартира с хорошими современными стеклопакетами, на стенах есть утепление из пенопласта, то тепла понадобится меньшее значение – 34 Вт на м³. Например, если комната с площадью 20 кв. метров имеет потолки с высотой 3 метра, то объем помещения будет составлять всего 60 м³, то есть 20Х3. При расчете тепловой мощности комнаты получаем 2460 Вт, то есть 60Х41.

Таблица расчетов необходимого теплоснабжения.

Приступаем к расчету : Чтобы рассчитать необходимое количество радиаторов отопления необходимо полученные данные разделить на теплоотдачу одной секции, которую указывает производитель. Например, если взять за пример: одна секция выдает 170 Вт, берем площадь комнаты, для которой нужно 2460 Вт и делим его на 170 Вт, получаем 14,47. Далее округляем и получаем 15 секций отопления на одну комнату. Однако следует учитывать тот факт, что многие производители намеренно указывают завышенные показатели по теплоотдаче для своих секций, основываясь на том, что температура в батареях будет максимальной. В реальной жизни такие требования не выполняются, а трубы иногда чуть теплые, вместо горячих. Поэтому нужно исходить из минимальных показателей теплоотдачи на одну секцию, которые указывают в паспорте товара. Благодаря этому полученные расчеты будут более точными.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/kalkulyator-rascheta-kolichestva-sekciy-radiatora-kalkulyator-rascheta-kolichestva-sekciy

1 секция радиатора на сколько квадратов. Формула расчета количества секций радиаторов отопления

Существуют два способа:

1. Любительский.
2. По формуле.

Каждый из представленных способов имеет право на жизнь, поэтому рассмотрим подробно оба.

Любительский способ

Его применяют сантехнические мастера, не имеющие профильного образования, но работающие на практике. Он наиболее актуален для стандартных квартир с одинаковой планировкой и высотой потолков до 2,7 метра. Если нет точных расчетов, мастер посчитает количество секций радиатора именно так:

1. Рассчитать площадь комнаты S = Д х Ш;
2. S/2 + 1 – полученный результат это необходимое число секций для обогрева комнаты.

В цифровом выражении для комнаты, длиной 5 метров и шириной 4 метра, это выглядит следующим образом:

• 5 х 4 = 20/2 + 1 = 11 секций.

Приблизительно на каждый квадратный метр площади со стандартными потолками до 2,7 метра необходим источник тепла в 100 Вт. На комнату в 20 квадратов необходимо тепла 2000 Вт или 2КВт. Одно отделение биметаллического радиатора с межосевым расстоянием 50 мм. отдает, согласно документации, мощность порядка 180 Вт.

Этот метод считается неточным, но им пользуются мастера при быстром оценочном подсчете работ или продавцы в магазинах теплотехнического оборудования.

По формуле

Данный способ используется для расчета тепловых потерь помещения и особенно актуален для пространств со сложной формой. Для начала немного теории: идеальным считается помещение, в котором суммарная мощность всех источников тепла равна тепловым потерям. Они подсчитываются не по площади, а по объему обогреваемого пространства.

Формула выглядит так:

Р = 41Вт х V х К1 х К2 х К3 х К4 и т. д., где:

• Р – суммарные тепловые потери;
• 41Вт – достаточный размер необходимого тепла на кубический метр помещения, согласно нормативным актам СНиП;
• V – объем помещения (Длина х Ширина х Высота);
• К1 коэффициент тепловых потерь от оконных проемов, подсчитывается соотношением площади остекления к площади пола. Если площадь остекления равна 10% от площади пола, то коэффициент равен 0,8. Если 20%, то 09, 30% единице и так далее;
• К2 – качество остекления. Обычные деревянные окна, которые продуваются и обмерзают зимой, имеют показания 1,25. Пластиковые окна с двойным стеклопакетом имеют показатель 1, а с тройным энергоэффективным профилем – 0,8;
• К3 – теплоизоляция стен. Низкие изоляционные свойства панельных домов равны 1. Кирпичные дома – 0,83. Энергоэффективные дома с высокой степенью изоляции – 0,75. К строениям с высокими изоляционными показателями относятся каркасные финские дома и современные многоэтажки с дополнительным утеплением стен;
• К4 – величина показателя зависит от климатических особенностей региона. Для северных это – 1,25, для средних – 1, для южных – 0,75;
• К5 – количество внешних углов помещения со стороны улицы. Это значит, если в гостиной только одна наружная стена – К5 равен 1. Один наружный угол – 1,1. Два наружных угла 1,2 и так далее.

Таблица расчета радиаторов отопления. Расчет мощности стальных радиаторов

Чтобы увеличить эффективность отопительной системы, нужно правильно рассчитать площадь и приобрести качественные отопительные элементы.

Формула с учетом площади

  Формула расчета мощности стального устройства отопления с учетом площади:

Р = V x 40 + теплопотеря из-за окон + теплопотеря из-за наружной двери

• Р – мощность;
• V – объем помещения;
• 40 Вт – тепловая мощность для обогрева 1м³;
• потери тепла из-за окон – рассчитывать из значения 100 Вт (0,1 кВт) на 1 окно;
• потери тепла из-за наружной двери – рассчитывать из значения 150-200 Вт.

Пример:

Комната 3х5 метра, высотой 2,7 метров, с одним окном и одной дверью.

Р = (3 х 5 х 2,7) х40 +100 +150 = 1870 Вт

Так можно узнать, какая будет теплоотдача устройства отопления на обеспечение достаточного обогрева заданной площади.

Если комната расположена в углу или торце здания, к расчетам мощности батареи нужно добавить еще 20% запаса. Столько же нужно добавлять в случае частых понижений температуры теплоносителя.

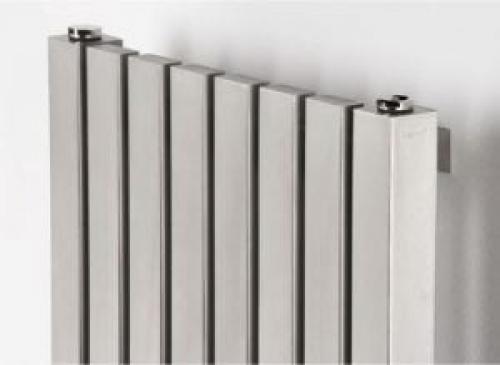

Стальные радиаторы отопления в среднем значении выдают 0,1-0,14 кВт/секции теплоэнергии.

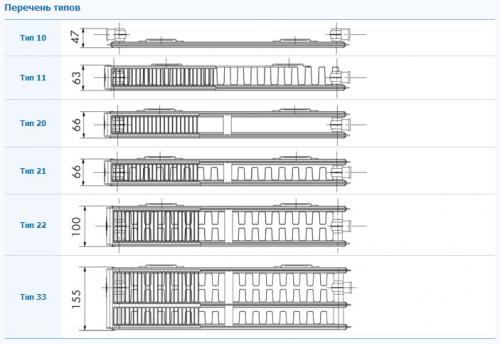

Т 11 (1 ребро)

Глубина емкости: 63 мм. Р = 1,1 кВт

Т 22 (2 секции)

Глубина:100 мм. Р = 1,9 кВт

Т 33 (3 ребра)

Глубина: 155 мм. Р = 2,7 кВт

Мощность Р приведена для батарей высотой 500 мм, длиной 1 м при dT = 60 град (90/70/20) – типовая конструкция радиаторов, подходит для моделейот разных производителей.

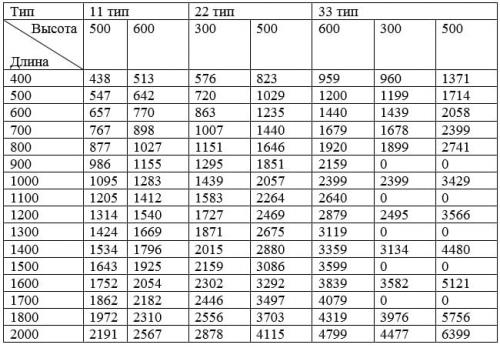

Таблица: теплоотдача радиаторов отопления

Расчет на 1 (11 тип), 2 (22 тип), 3 (33 тип) ребра

Теплоотдача отопительного устройства должна быть не менее 10% от площади помещения, если высота потолка менее 3 м. Если потолок выше, то прибавляется еще 30%.

В комнате батареи устанавливаются под окнами у наружной стены, вследствие чего, тепло распространяется самым оптимальным образом. Холодный воздух из окон блокируется тепловым потоком из радиаторов, идущим вверх, тем самым исключает образование сквозняков.

Если жилое помещение расположено в районе с суровыми морозами и холодными зимами, нужно полученные цифры умножать на 1,2 – коэффициент теплопотери.

Еще один пример расчета

За пример взято помещение площадью 15 м²и с высотой потолка 3 м. Рассчитывается объем комнаты: 15 х 3=45 м³. Известно, что для обогрева помещения в местности со средним климатом нужно 41 Вт/1 м³.

45 х 41 = 1845 Вт.

Принцип тот же, что и в предыдущем примере, но не учитываются потери теплоотдачи из-за окон и двери, что создает определенный процент погрешности.  Для нужно знать, сколько выдаёт тепла каждая из секций. Рёбра могут быть в разном количестве у стальных панельных батарей: от 1 до 3. Сколько рёбер у батареи, на столько и усилится теплоотдача.Чем больше теплоотдача от системы отопления, тем лучше.

Расчет количества секций алюминиевого радиатора отопления. Расчет секций алюминиевых радиаторов на квадратный метр

Как правило, производителями заранее просчитаны нормы мощности батарей из алюминия, которые зависят от таких параметров, как высота потолков и площадь помещения. Так считается, что на то, чтобы нагреть 1 м2 комнаты с потолком до 3 м высоты потребует тепловая мощность в 100 Вт.

Эти цифры приблизительны, так как расчет алюминиевых радиаторов отопления по площади в данном случае не предусматривает возможных теплопотерь в помещении или более высокие или низкие потолки. Это общепринятые строительные нормы, которые указывают в техпаспорте своей продукции производители.

Кроме них:

1. Немалую важность играет параметр тепловой мощности одного ребра радиатора. Для алюминиевого обогревателя она составляет 180-190 Вт.
2. Температура носителя так же должна учитываться. Ее можно узнать в управляющем тепловом хозяйстве, если отопление централизованное, либо измерить самостоятельно в автономной системе. Для алюминиевых батарей показатель равен 100-130 градусам. Разделив температуру на тепловую мощность радиатора, получается, что для обогрева 1 м2 потребуется 0.55 секций.
В том случае, если высота потолков «переросла» классические стандарты, то необходимо применять специальный коэффициент:

• если потолок равен 3 м, то параметры умножаются на 1.05;
• при высоте 3.5 м он составляет 1.1;
• при показателе 4 м – это 1.15;
• высота стены 4.5 м – коэффициент равен 1.2.

Сколько нужно секций алюминиевого радиатора?

Расчет количества секций алюминиевого радиатора производится по форме, подходящей для обогревателей любого типа:

Q = S х100 х k/P

В данном случае:

• S – площадь помещения, где требуется установка батареи;
• k – коэффициент корректировки показателя 100 Вт/м2 в зависимости от высоты потолка;
• P – мощность одного элемента радиатора.

При расчете количества секций алюминиевых радиаторов отопления получается, что в помещении площадью 20 м2 при высоте потолка 2.7 м для алюминиевого радиатора с мощностью одной секции 0.138 кВт потребуется 14 секций.

Q = 20 х 100 / 0.138 = 14.49

В данном примере коэффициент не применяется, так как высота потолка менее 3 м. Но даже такой секций алюминиевых радиаторов отопления не будут верными, так как не взяты во внимание возможные теплопотери помещения. Следует учитывать, что в зависимости от того, сколько в комнате окон, является ли она угловой и есть ли в ней балкон: все это указывает на количество источников теплопотерь.

Делая расчет алюминиевых радиаторов по площади помещения, следует в формуле учитывать процент потери тепла в зависимости от того, где они будут установлены:

• если они закреплены под подоконником, то потери составят до 4%;
• установка в нише моментально увеличивает этот показатель до 7%;
• если алюминиевый радиатор для красоты прикрыть с одной стороны экраном, то потери составят до 7-8%;
• закрытый экраном полностью, он будет терять до 25%, что делает его в принципе малорентабельным.

Это далеко не все показатели, которые следует учесть при установке алюминиевых батарей.

Сколько секций радиатора нужно на 18 квадратов. Мощность батареи

Чтобы определить мощность одного радиатора, необходимо рассчитать какое количество киловатт тепла понадобится от установленной системы отопления. Мощность, которая нужна для обогревания каждого квадратного метра, составляет 100 ватт. Полученное число умножается на количество квадратных метров комнаты. Затем цифра делится на мощность каждой отдельно взятой секции современного радиатора. Некоторые модели батарей состоят из двух секций и больше. Делая расчет, нужно выбирать радиатор, который имеет приближенное к идеалу число секций. Но все же, оно должно быть немного больше расчетного.

Это делается для того, чтобы сделать помещение теплее и не мерзнуть в холодные дни.

Производители биметаллических радиаторов указывают их мощность для некоторых данных системы отопления. Поэтому покупая любую модель, необходимо учесть тепловой напор, который характеризует, как нагревается теплоноситель, а также как он обогревает систему отопления. В технической документации часто указывают мощность одной секции для напора тепла в шестьдесят градусов. Это соответствует температуре воды в радиаторе в девяносто градусов. В тех домах, где помещения отапливают чугунными батареями, это оправданно, но для новостроек, где сделано все более современно, температура воды в радиаторе вполне может быть ниже. Напор тепла в таких системах отопления может составлять до пятидесяти градусов.

Расчет тут произвести тоже нетрудно. Нужно мощность радиатора поделить на цифру, обозначающую тепловой напор. Число делится на цифру, указанную в документах. При этом эффективная мощность батарей станет немного меньше.

Именно ее необходимо ставить во все формулы.

Расчет мощности радиатора для обогревания 18 квадратных метров

Для определения мощности одного радиатора необходимо рассчитать количество киловатт тепла, необходимое для обогревания установленной системы отопления.

Мощность, необходимая для обогревания каждого квадратного метра, составляет 100 ватт. Полученное число умножается на количество квадратных метров комнаты.

100 ватт/м² × 18 м² = 1800 ватт

Затем цифра делится на мощность каждой отдельно взятой секции современного радиатора.

1800 ватт ÷ 6 ватт (мощность одной секции) = 300 секций

Некоторые модели батарей состоят из двух секций и больше. Делая расчет, нужно выбирать радиатор, который имеет приближенное к идеалу число секций. Но все же, оно должно быть немного больше расчетного.

Производители биметаллических радиаторов указывают их мощность для некоторых данных систем отопления. Поэтому покупая любую модель, необходимо учесть тепловой напор, который характеризует, как нагревается теплоноситель, а также как он обогревает систему отопления.

В технической документации часто указывают мощность одной секции для напора тепла в шестьдесят градусов. Это соответствует температуре воды в радиаторе в девяносто градусов. В тех домах, где помещения отапливают чугунными батареями, это оправданно, но для новостроек, где сделано все более современно, температура воды в радиаторе вполне может быть ниже. Напор тепла в таких системах отопления может составлять до пятидесяти градусов.

Расчет тут произвести тоже нетрудно. Нужно мощность радиатора поделить на цифру, обозначающую тепловой напор. Число делится на цифру, указанную в документах. При этом эффективная мощность батарей станет немного меньше.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/raschet-kolichestva-sekciy-batarei-opredelyaem-chislo-sekciy-alyuminievoy-batarei

Расчет секций биметаллического радиатора. Методы оценки теплоотдачи по габаритам помещения

Если вы устанавливаете батарею отопления в новое помещение или хотите проверить выводы предыдущего раздела, можно произвести расчет количества секций, вычислив необходимую тепловую мощность радиатора.

Расчет по площади

Существуют сантехнические нормы, которые определяют минимальную мощность радиаторов для отопления одного квадратного метра жилой площади. Для средней полосы России эта цифра составляет 100 Вт.

Считаем площадь нашего помещения, перемножая его длину и ширину. После этого умножаем ее на 100 Вт и делим на теплоотдачу одной секции.

Например, рассчитать количество секций биметаллической батареи для небольшой комнаты размером 3х4 метра можно по простой формуле:

K = 3*4*100/200 = 6.

Здесь теплоотдачу секции радиатора мы взяли равной 200 Вт.

Расчет по площади имеет ряд недостатков:

• Достоверные результаты можно получить для помещений с высотой потолков не более 3 м;
• Не учитываются особенности комнаты: количество окон, степень утепления и т. д;
• Результаты справедливы для средней полосы России.

Расчет по объему

Более точную оценку можно получить, проведя расчет с учетом всех трех измерений отапливаемого помещения, т. е. его объема. Алгоритм вычислений здесь примерно такой же, только за основу берутся данные о мощности отопления на 1 м³. Те же самые нормы устанавливают эту величину равной 41 Вт.

Попробуем рассчитать параметры биметаллического радиатора для комнаты той же площади, что и в предыдущем случае, с высотой потолков 2,7 метра:

• Объем помещения V = 3*4*2,7=32,4 м³.
• Мощность батареи P = 32,4*41=1328,4 Вт.
• Количество секций K=1328,4/20 = 6,64.

Мы видим, что согласно объемному методу нужно 7 секций. Поэтому делаем вывод, что расчет биметаллических радиаторов объемным методом дает более точный результат.
