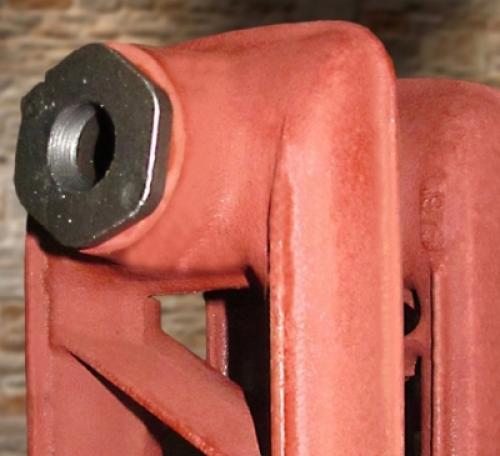

Теплоотдача одной секции чугунного радиатора обязательно указывается производителем в техническом паспорте на изделие. Но нередко после установки отопительной системы через некоторое время при прежних условиях эксплуатации в доме становится гораздо прохладнее. Причин у данной проблемы может быть несколько, но в большинстве случаев оказывается, что реальная теплоотдача в действительности меньше, чем указано в техпаспорте.

Чтобы правильно определить необходимое количество секций, пользуются следующей формулой: Q = Kх Fх ∆Т, гдеK - коэффициент теплоотдачи;F - поверхностная площадь нагрева;∆Т - температурный напор, его определяют согласно расчету - (0,5 х (tвх + tвых) - tвн), в котором:tвх - температура теплоносителя на входе в радиатор;tвых - температура воды на выходе из радиатора;tвн.- средняя температура в помещении.Например, температура теплоносителя на входе равна 90°C, а на выходе - 70°C при температуре воздуха в комнате 20°C. Тогда ∆Т = 0,5х (90 + 70) - 20 = 60°CНередко, когда установлены чугунные батареи – теплоотдача бывает ниже заявленной, поскольку напор теплоносителя не отвечает потребностям системы или потому, что подводной трубопровод имеет слишком длинную протяженность. Еще одной причиной может быть недостаточно качественной утепление. Подобные обстоятельства невозможно предусмотреть для определения теплоотдачи чугунных отопительных изделий при проведении испытаний в лабораторных условиях.Чтобы обеспечить необходимую температуру теплоносителя на входе в радиатор, надо подстраховаться, дополнительно установив еще одно обогревательное оборудование, ведь не всегда возможно удержать 90°C.

Теплоотдача чугунных радиаторов на квадратный метр. Как рассчитать теплоотдачу радиаторов отопления на квадратный метр

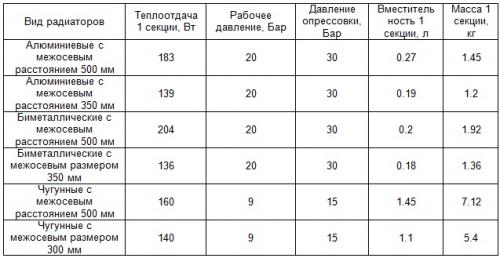

В сопроводительной документации потребитель найдёт тепловую мощность одной секции или целой панели определённых габаритов. Данные параметры довольно относительные и на 100% доверять им не стоит. Они требуют дополнительной доводки до реальных величин. Чтобы это выяснить, необходимо сделать расчёт теплопроводности радиатора.

Прежде нужно избавиться от такого распространённого мнения, что алюминиевые батареи обладают самой высокой теплоотдачей по причине характеристики цветного металла. Сразу стоит возразить, что батареи изготавливают не из чистого алюминия, а из его сплава с кремнием – силумина, показатели которого значительно ниже.

Отчасти то же самое можно сказать о стальных, биметаллических и чугунных радиаторах. Указанные параметры мощности в паспорте отопительного прибора соответствуют истине, когда разница между средней температурой теплоносителя и температурой воздуха в помещении составляет 70⁰С. Такое явление называется температурным напором и обозначается знаком – Δt. Расчёт производят по формуле:

Если следовать логике производителя, то результат расчёта должен равняться 70 градусам. Тогда, как среднюю температуру теплоносителя, можно рассчитать по формуле:

Например, основываясь на заявленной изготовителем тепловой мощности одной биметаллической секции – 200 Вт, Δt = 70⁰С, средней комнатной температуре – 22⁰С, получим результат:

С учётом нормативной разницы в 20 градусов между подачей и обраткой определяют их значение по отдельности:

t_подачи= (184 + 20)/2 = 102⁰С

t_{обратки}= (184 — 20)/2= 82⁰С

Настоящий расчёт теплоотдачи показывает, что одна секция способна выдать 200 Вт при условии, что вода в подающей трубе должна кипеть, а в выпускной патрубок теплоноситель будет покидать с температурой 82 градуса.

Такое явление на практике просто невозможно. Дело в том, что бытовые водонагревательные котлы не способны нагреть воду выше 80 градусов. Даже при этих максимальных условиях, теплоноситель войдёт в радиатор с максимальной температурой около 77⁰С, а Δt составит примерно 40⁰С. Отсюда делают вывод, что реальная теплоотдача одной секции биметаллического радиатора будет не 200, а всего 100 Вт.

Чтобы упростить расчёт, можно воспользоваться таблицей теплоотдачи с понижающими коэффициентами. Для этого по вышеуказанной формуле, используя запланированную температуру в доме и теплоносителя, рассчитывают Δt.

Таблица значений понижающих коэффициентов

Таблица 1.

По таблице находят соответствующий коэффициент и умножают его на паспортную величину тепловой мощности 1 секции биметаллического радиатора. То, есть в рассматриваемом случае на обогрев 1 м²помещения придётся теплоотдача в размере 200 Вт х 0,48 = 96 Вт.

Для обогрева 10 м²площади потребуется приблизительно 1 кВт тепловой мощности, а нужное количество секций будет равно 1000/96 = 10,4 штук. Если в помещении два окна, то следует установить под ними две батареи по 10 и 11 секций каждая.

1 секция чугунного радиатора на сколько квадратов. Простой расчёт

Подключение обогрева в многоэтажки, количество и место размещения приборов производится на основании сложных технических вычислений. Их производят специалисты на основании СНиП 41-01-2003. Нормативные правила предусматривают, например, сколько секций биметаллического радиатора нужно на 1 м² площади:

• в центре -100 Вт;
• на севере– 150-200 ВТ;
• на юге – 60 Вт.

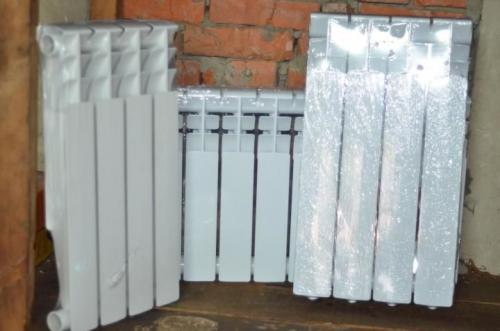

Разные типы радиаторов для системы отопления дома Источник stroy-podskazka.ru

СНиП предусматривает сколько секций батарей нужно на квадратный метр площади строения, учитывая состав сплава:

• биметалл – 1,8 кв. м;
• алюминий – 2,0 кв. м;
• чугун – 1,5 кв. м.

Приблизительное вычисление пользователь может произвести самостоятельно. К приобретённомуприлагается инструкция пользователя. В ней прописаны данные приборов, мощность. Используя эти показатели можно сделать расчёт секций радиаторов по площади помещения по шаблону:

площадь помещения (в кв. м) Х100 Вт / мощность секции (цифры в инструкции)

Полученные данные применяются с отапливаемыми сверху и снизу этажами , не на углу, в постройке из кирпича, при расстоянии до верха до 3-х м.

Расчёт по объёму

При высоте стен более 3-х метров применяют расчёт радиаторов отопления с размеров. На 1 кв. м жилья:

• для построек из панельных блоков – 41 Вт;
• для зданий из кирпичной кладки – 34 Вт.

Шаблон:

Теплоотдача = площадь комнаты Х высоту стен Х нормативную мощность (41 или 34).

Подключение Источник build-experts.ru

Полученный итог делится на нормативную отдачу секции и получается требуемое их число.

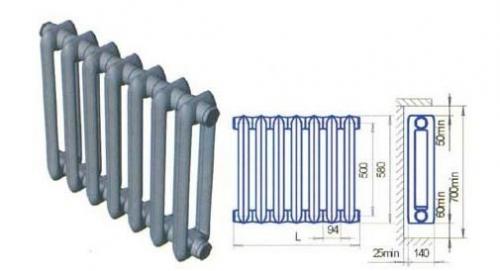

Теплоотдача чугунного радиатора мс-140. Особенности радиатора МС-140-500

Радиаторы чугунные МС-140 с межосевым расстоянием 500 мм предназначены для обогрева зданий любого назначения, начиная от частных жилых домов и заканчивая промышленными и производственными постройками. Они обладают неплохой теплоотдачей и стойкостью к агрессивному теплоносителю. Чугунные «гармошки» упрямо не хотят покидать рынок отопительного оборудования, так как они считаются самыми неприхотливым видом радиаторов.

Чугунные батареи являются одними из самых долговечных. Это обусловлено физическими и химическими качествами металла.

Главным достоинством чугунных батарей является их продолжительный срок службы. Чугун неохотно вступает в реакцию с водой и агрессивными соединениями, хорошо сопротивляясь коррозии. Не подвержен ей и верхний слой, защищенный грунтовкой и краской. Даже при отсутствии внешней защиты чугун практически не портится и не истончается. Доходит до того, что в некоторых случаях эти радиаторы могут пережить по сроку службы само здание.

Теплоотдача чугунных радиаторов МС-140 с межосевым расстоянием составляет от 140 до 185 Вт на одну секцию. Это довольно приличный показатель, что позволяет чугуну успешно конкурировать с другими типами батарей отопления. Сегодня чугунные батареи выпускаются многими отечественными заводами и не собираются покидать прилавки сантехнических магазинов.

Благодаря современным технологиям литья чугуна, готовые изделия получаются особо прочными и не нуждаются в слишком частом уходе.

Отличия технических характеристик чугунных батарей отопления от других популярных видов батарей.

Какими достоинствами обладают чугунные радиаторы МС-140-500?

• Стойкость к агрессивному теплоносителю – централизованные системы отопления не щадят даже самые выносливые современные радиаторы. Чугун же практически не вступает в реакцию с едкими и агрессивными соединениями;
• Большая внутренняя емкость – благодаря этому радиаторы практически никогда не забиваются и не засоряются. Также внутренний объем способствует уменьшению гидравлического сопротивления;
• Продолжительный срок службы – гарантия от производителей достигает 10-20 лет. Что касается реального срока службы, то он составляет до 50 лет и даже больше, нужно лишь грамотно ухаживать за батареями и вовремя их подкрашивать;
• Длительное сохранение тепла – если отопление отключится, чугун еще долго будет сохранять и отдавать тепло, обогревая помещения и комнаты;
• Доступная стоимость – цена на чугунные радиаторы МС-140-500 стартует с отметки в 350-400 рублей за одну секцию (в зависимости от производителя).

Перечислим несколько недостатков:

Одним из главных минусов чугунных батарей является неустойчивость к гидроударам, здесь они уступают биметаллическим собратьям.

• Большой вес – пожалуй, это один из самых важных недостатков. Одна секция весит свыше 7 кг, из-за чего вес батареи из 10 секций составляет свыше 70 кг;
• Сложность в монтаже – если алюминиевый или стальной радиаторы можно смонтировать самостоятельно, то над чугунной батареей придется потрудиться вдвоем-втроем. К тому же, для крепления к стене нужен хороший выносливый крепеж (да и сами стены не должны рассыпаться под тяжестью батарей);
• Отсутствие стойкости к высокому давлению – чугунные батареи ориентированы на эксплуатацию в составе автономных отопительных систем (допускается монтаж в малоэтажных домах, подключенных в централизованным системам).

Также мы можем выделить в качестве недостатка чугунных батарей МС-140 их высокую инерционность – от подачи теплоносителя до прогрева системы проходит много времени.

Несмотря на присутствие некоторых недостатков, чугунные батареи продолжают пользоваться устойчивым спросом – потребителей подкупает оптимальное сочетание цены, качества и технических характеристик.

Чугунные радиаторы МС-140 могут эксплуатироваться в составе автономных и централизованных системах отопления с максимальным давлением теплоносителя до 9-10 атмосфер . Температура теплоносителя может достигать +120-130 градусов – чугун остается стойким к таким температурным перегрузкам. Главное, не подвергать его сильным ударам, иначе он может расколоться.

Радиаторы МС-140 могут эксплуатироваться в системах с естественной и принудительной циркуляцией теплоносителя. Система может быть открытой или закрытой – чугун может работать в любых условиях. Главное, чтобы параметры отопления не превышали указанные в паспортных данных значения. Трудность в эксплуатации вызывается лишь необходимостью регулярного ухода – следите за состоянием красочного покрытия и не допускайте образования очагов коррозии.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/rasschityvaem-razmer-chugunnoy-batarei-i-ee-teplootdachu-chto-takoe-teplootdacha-i-moshchnost

Теплоотдача чугунных и биметаллических радиаторов. Какие батареи лучше? Чугунные или биметаллические

Как показывает практика, далеко не каждый тип радиатора способен выдержать особенности нашего централизованного отопления. На сегодняшний момент наиболее стойкими являются чугунные и биметаллические приборы. Лишь они не подвергаются коррозии и выдерживают повышенное давление. Рассмотрев особенности каждого изделия и их технические характеристики, попробуем все же выяснить, какие радиаторы лучше – биметаллические или чугунные.

Конструкция и внешний вид

Биметаллические

Биметаллические изделия состоят из двух частей. Их основу составляет прочный стальной сердечник. А корпус выполнен из алюминия. Благодаря высокой теплопроводности металла, отдача тепла в помещение увеличивается.

Большинство выпускаемых моделей состоят из секций и имеют привлекательный дизайн.

Также имеются полубиметаллические радиаторы. В них из стали изготовлены лишь вертикальные каналы. Такой прибор дает много тепла, однако не отличается особой надежностью и прочностью.

Чугунные

Радиаторы из чугуна сегодня несколько изменили свой внешний вид. Изготавливаются они как в классическом стиле, так и в более современном. Но по-прежнему состоят из нескольких секций и имеют каналы большого диаметра. Для большей теплоотдачи каждая секция прибора состоит из 2-х параллельных каналов.

Изделия из чугуна имеют самые разные размеры:

• длина – зависит от количества секций;
• высота – от 0,35 до 1,5 м;
• глубина – от нескольких сантиметров до 0,5 м.

Это позволяет выбрать нужный прибор в соответствии с объемом помещения.

Теплоотдача

По скорости нагрева лидирует биметаллический радиатор. Приборы нагреваются практически мгновенно, но, к сожалению, при отсутствии подачи тепла так же быстро остывают. При этом нагревание помещения происходит по принципу конвекции – нагревшийся воздух поднимается вверх, а его место заполняет холодный. Это также можно отнести к некоторым минусам.

Тепловая мощность одной биметаллической секции (количество тепла, выделяемое прибором) – 150-180 Вт.

Чугунные нагреваются гораздо медленнее, но и остывают долго. Особенно это важно при внезапном отключении тепла – батареи еще достаточно долго будут оставаться теплыми. Обогрев помещения такими приборами происходит в основном лучевым методом. Это означает, что нагревается не только воздух, но и находящиеся вблизи радиаторов предметы.

Показатель тепловой мощности чугуна колеблется от 100 до 160 Вт.

Насколько хорошо приборы выдерживают повышение давления

Для многоэтажных домов этот вопрос является далеко не праздным. Здесь часто бывают перепады давления, а иногда случаются и гидроудары.

Биметаллические изделия не боятся самых резких перепадов давления. В зависимости от модели они легко выдерживают давление 20-50 атмосфер.

Чугунные батареи способны выдержать до 12 атмосфер. Для нормального функционирования системы отопления этого достаточно. Но в случае гидроудара хрупкий чугун может лопнуть.

Способность выдерживать максимальную температуру и стойкость к качеству теплоносителя

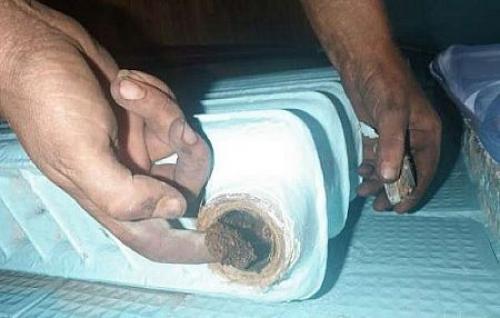

Вода, поступающая из труб в наши радиаторы, не отличается ни чистотой, ни химической нейтральностью. Также нестабильна и температура теплоносителя.

Биметаллические приборы успешно справляются со всеми сложностями и превратностями во время отопительного сезона. Биметалл стоек к химическим добавкам в воде. Однако, когда воду из системы в теплый период сливают, сердечник из стали может подвергаться легкой коррозии.

Что касается температурного режима, изделия выдерживают температуру до 1300С.

Чугунные радиаторы выдерживают температуру теплоносителя до 1100С, но в целом прибор хорошо переносит температурные перепады. Чугуну не страшен высокий уровень химических веществ в составе энергоносителя. Также можно не опасаться, что прибор поржавеет после слива воды летом. Но в нижней части радиатора постепенно накапливаются мелкие частицы. Со временем это вызывает уменьшение пропускной способности теплоносителя и снижение теплоотдачи.

Длительность срока службы

Биметаллические изделия появились не так давно. Поэтому оценить их реальный срок службы пока не представляется возможным. Производитель дает гарантию сроком на 15-20 лет.

Чугунные изделия при правильном уходе и периодической промывке способны служить 50 и более лет. Это проверено уже на практике. Так что в плане долговечности лидирует чугун.

Какой радиатор легче установить

Биметаллические радиаторы гораздо легче чугунных, устанавливать их достаточно просто. При условии правильного монтажа их можно установить на любую поверхность, даже стену из гипсокартона.

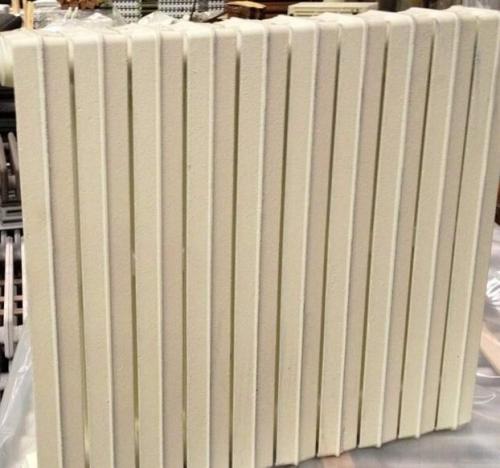

Теплоотдача чугунных радиаторов ссср. Каким должен быть радиатор из чугуна

Сегодня на рынке стройматериалов вниманию потребителей представлены радиаторы из различных материалов, но чугунные по-прежнему востребованы.
Если выбор пал именно на изделия из чугуна, а первую очередь следует обращать внимание на следующие параметры:

• на рабочее давление – благодаря этому показателю можно узнать, какое давление теплоносителя (обычно воды) способен выдержать конкретный радиатор. Чем выше здание, тем большее давление для эффективного результата необходимо отопительному прибору;
• на рабочий температурный режим – он означает оптимальную температуру для теплоносителя на входе и выходе его из системы при каждом нагреве. Например, величина 90/70 говорит о том, что на входе температура теплоносителя должна составлять 90°C, а на выходе – 70°C;
• на величину площади поверхности теплоизлучения;
• на показатель, какая теплоотдача у чугунных радиаторов данной модели. Этот показатель говорит о количестве тепла, которое отдает секция батареи за время нахождения теплоносителя в ней до момента его выхода из радиатора.

Также немаловажное значение имеет форма приобретаемого отопительного прибора. Ранее у чугунных батарей времен Советского Союза была форма гармошки, поэтому небольшая поверхность нагрева не могла обеспечивать высокий уровень теплоотдачи радиаторов отопления.

Кроме этого, теплоноситель частично теряет тепло во время передвижения от отопительного котла в направлении радиаторов по причине того, что при обустройстве водяного отопления монтируют массивный и длинный трубопровод.
Чтобы нагреть жидкий теплоноситель до 90°C у котла должна быть большая мощность. В частных домовладениях обычно предпочтение отдается теплогенераторам с небольшой мощностью и поэтому в них системы отопления функционируют в низкотемпературном режиме, а для обеспечения комфортных условий проживания увеличивают количество секций в батареях.

Современные чугунные батареи можно собирать из необходимого количества секций. К примеру, модель радиатора 1К60П-500 состоит из плоских пластин, каждая из которых имеет мощность всего 70 Вт и площадь нагрева равную 0,116 м². Но теплоотдача чугунных батарей, собранных из этих пластин, гораздо больше, чем у известных многим потребителям «гармошек». Такая практически литая нагревательная панель способствует образованию широкого потока тепла.

Необходимую тепловую мощность чугунных радиаторов отопления желательно подбирать на основании расчетов, выполняемых специалистами проектных организаций для конкретного помещения. Кроме этого, можно приобрести готовые радиаторы, которые состоят из разного (4-6-8-12) количества ребер.

Расчет секций чугунного радиатора. Расчет количества секций

Для эффективного обогрева жилья в зимний период обязательно понадобятся радиаторы отопления. Когда нужны модели, отличные неплохой теплопроводностью и долгим ресурсом эксплуатации, лучше сразу устанавливать чугунные батареи.

Радиаторы выплавляются из чугунного сплава, в котором содержится высокий процент углерода. Металл получается несколько хрупким (батареи поэтому не рекомендуется ронять), но при правильной установке на кронштейны они способны прослужить без коррозийных воздействий более полувека.

Как рассчитать количество секций и мощность чугунных батарей.

Чугунные радиаторы или, как их привыкли называть многие из нас, батареи до сих пор весьма популярны среди населения, благодаря своей достаточно доступной цене и хорошей теплоотдаче. Главное при их установке – верно рассчитать их вес и размер.
Определяем количество секций и вес чугунной батареи перед ее установкой
Прежде чем поставить в своем доме чугунный радиатор, нужно точно определить его вес и мощность, с которой будут работать его секции. При этом, когда вы рассчитываете данные параметры, в первом случае необходимо исходить из прочности стены, а во втором – из размеров помещения.

Как рассчитать вес секции батарей отопления?

Определить вес батареи из чугуна достаточно легко. Для устаревших моделей вес одной секции равен примерно 7 кг. Секции радиаторов из чугуна, которые производят сегодня, — немного легче. Они весят около 6 кг. Прибавьте к этому весу по 1,5 кг и у вас получится вес секции, наполненной водой. Теперь вам остается только перемножить эту величину на число секций в вашем радиаторе, и вы получите его общую массу.
Масса всей батареи, наполненной водой, не должна быть выше максимальной нагрузки, которую способна выдержать стена в вашем доме. Максимально допустимую нагрузку на стены определяет материал, из которого они сделаны. Величину этого показателя вы можете узнать, обратившись в ЖЭУ.
Чтобы избежать появления на стенах трещин, рекомендуем вам установить побольше креплений для радиатора, либо же, если он очень тяжелый, и вовсе установить его на пол.

Какое количество секций нужно для обогрева 1 м2?

Число секций чугунного радиатора напрямую связано с размерами помещения, в котором он будет установлен. Если это комната, потолки у которой высотой до 3 м, то вам следует произвести расчет ее площади, а затем умножить получившееся число на 100 ватт. Величина, которая у вас получится, будет показателем мощности радиатора, необходимой для обогрева комнаты. Делим его на 150 Вт – средняя величина мощности секции батареи из чугуна. Если у вас получилось не целое число, округляем его в большую сторону.

Для более точного определения того, сколько квадратов способна обогреть секция батареи, при расчетах следует учесть тепловой поток помещения:

• В доме, возведенном из панелей, он равен 40 Вт на м3;
• В доме из кирпича – 34 Вт на м3;
• В помещениях имеющих, качественную теплоизоляцию – около 2 Вт на м3.

Как произвести расчет объема комнаты?

Если при расчете вы учитываете тепловой поток комнаты, то вам требуется вычислить не ее площадь, а ее объем. Этот объем вам необходимо будет умножить на показатель теплового потока, после чего полученное число разделить на мощность секции, равную 160 Вт.
В случае, если высота потолков в помещении составляет более 3 м, вам также потребуется рассчитать его объем, но в этом случае все расчеты делаются с учетом того, что на обогрев 1 м3 воздуха необходимо 40 Вт мощности радиатора.
Если комната угловая, расположена на первом или последнем этажах панельного здания, а также имеет более одного окна, то величину мощности, которая требуется для ее обогрева, нужно умножить на 1,2.
Совсем не обязательно чтобы все секции, которые требуются для обогрева комнаты, были объединены в один радиатор, можно разбить их количество на несколько небольших батарей и установить их в разных частях комнаты. Таким образом, вы уменьшите нагрузку на стены и снизите теплопотерю во время распределения тепла по комнате.
Перед приобретением радиатора для обогрева своего жилья обязательно рассчитайте, сколько в нем должно быть секций, потому как лучше лишний раз перестраховаться, чем приобрести батарею с недостаточной мощностью.
