Закрытая система отопления с естественной циркуляцией. Принцип работы отопления с естественной циркуляцией

Для работы любой водяной отопительной системы необходимо обеспечить циркуляцию теплоносителя по трубам. Нагреваясь в котле, горячая вода должна поступать в батареи и радиаторы для передачи тепла в помещения дома. Водяная система отопления с естественной циркуляцией не является исключением.

Закрытая система отопления с естественной циркуляцией. Принцип работы отопления с естественной циркуляцией

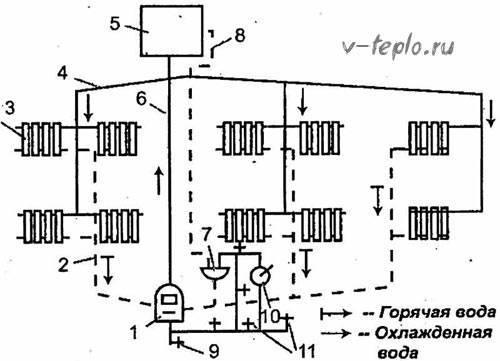

Схема отопления с естественной циркуляцией

Движение теплоносителя происходит за счет разности плотности в нормальном и в нагретом состоянии. При попадании в теплообменник работающего котла происходит повышение температуры воды и как следствие – уменьшение плотности. Так как удельная масса холодного теплоносителя выше – он начитает вытеснять нагретый. В результате этого образуется движение масс.

Перед тем как сделать водяное отопление с естественной циркуляцией своими руками следует внимательно ознакомиться с техническими характеристиками и спецификой эксплуатации:

  • Высокая степень надежности . Отсутствие движущихся элементов (крыльчатка циркуляционного насоса) и давление, равное атмосферному, обеспечивают длительную эксплуатацию естественной системы отопления частного дома;
  • Инерционность системы . Естественная циркуляция в закрытой системе отопления обеспечивается за счет небольшой разности давления. Поэтому скорость поступления горячей воды к радиаторам будет минимальной;
  • Обязательное соблюдение уклона магистралей . Для нормальной работы уклон системы отопления с естественной циркуляцией должен соответствовать расчетным данным. Трубы монтируют с уклоном от котла, а для обратной магистрали – к котлу. Таким образом обеспечивается оптимальная работа системы.

Также следует отметить, что монтаж системы отопления с естественной циркуляцией рекомендуется осуществлять для схем с протяженностью трубопроводов не более 30 м.п. В противном случае большой объем остывшего теплоносителя существенно снизит его скорость.

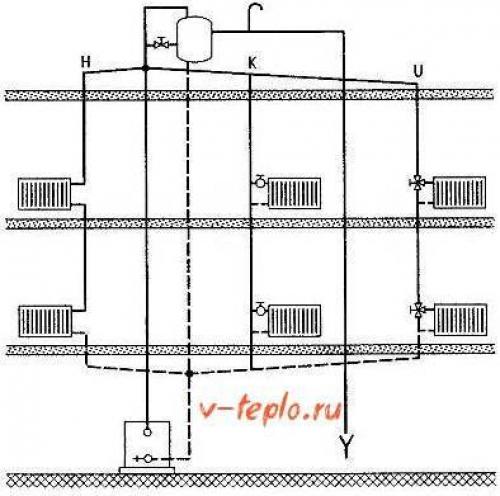

Традиционная схема отопления двухэтажного дома с естественной циркуляцией может предусматривать монтаж газового, твердотопливного или электрического котла. Важно чтобы в их конструкции была предусмотрена система защиты от перегрева в случае обратного движения теплоносителя или возникновения воздушных пробок.

Система отопления с естественной циркуляцией и насосом. Принцип работы самотечной системы отопления частного дома

Любая система отопления, предполагающая использование теплоносителя, работает за счет его нагревания и последующего остывания. Так тепло, получаемое от сжигания топлива в котле, раздается по всему зданию. Теплоноситель, имеющий высокую температуру, поступает по трубам в радиаторы. Остывая в них, он возвращается в котел, чтобы снова нагреваться. А тепло, исходящее от поверхности радиаторов, обогревает помещения.

Существует две основных разновидности таких систем – с естественной циркуляцией теплоносителя, и с принудительной.

Схема системы отопления с принудительной циркуляцией

Как следует из названия, самотечная система отопления (ее иногда называют гравитационной) отличается от принудительной отсутствием насоса, который необходим для побуждения к циркуляции .

Схема отопления с естественной циркуляцией

Движение в системе с естественной циркуляцией осуществляется лишь за счет разницы в весе холодной и горячей воды. Основные преимущества очевидны:

  • самотечное отопление частного дома может быть совершенно автономным и независимым от наличия инженерных коммуникаций;
  • устройство естественной циркуляции отопления несложно выполнить своими руками;
  • правильное отопление с естественной циркуляцией эффективно, экономично и безопасно.

Как же работает самотечное отопление частного дома без насоса? Секрет в том, что вес воды (как и любой жидкости) понижается с повышением температуры. Жидкость увеличивается в объеме, а плотность уменьшается. При температуре, близкой к кипению, вода насыщается воздухом и становится легче.

Зависимость веса кубометра воды от температуры

Стоит обратить внимание, что если вес одного кубометра воды при температурой 90 ° С и 80 ° С различается на 6,5 килограмм, то при температуре 40 ° С и 30 ° С – всего на 3,5 кг. Это очень важное явление, которое нельзя не учитывать при выборе диаметра труб.

И как же это сделать? Один кубометр воды при температуре 90°С весит 965 килограмм, а при 80°С – 971 килограмм. Если же снизить температуру с 90°С до 70°С, то куб станет на 12 килограмм тяжелее. На этом явлении и основан принцип работы самотечной системы отопления. Из котла нагретый теплоноситель поступает в разгонный коллектор под давлением поступающей в котел холодной воды, имеющей больший вес (это происходит, так как система практически замкнутая).

Уже на выходе из коллектора, вода теряет несколько градусов, а после прохода через радиаторы она остывает еще сильнее. В результате в дальних от котла стояках вода давят вниз сильнее, так как она в них холоднее. Соответственно скорость движения ее может быть больше.

Поступая под действием гравитации в котел, холодная вода вытесняет горячую , имеющую меньший вес, обратно в систему отопления. Такое движение происходит циклично. В замкнутой системе отопления естественная циркуляция будет продолжаться до тех пор, пока котел нагревает воду до нужной температуры.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/kak-sdelat-sistemu-otopleniya-s-estestvennoy-cirkulyaciey-princip-raboty-otopleniya-s

Будет ли работать закрытая система отопления без насоса. Преимущества закрытой системы отопления

Из-за того, что открытые системы характеризуются множеством недостатков, популярность закрытой системы отопления только возрастает. В такой системе, как закрытая система отопления без насоса, контакт с воздухом изолируется, поэтому возможность попадания кислорода сводится к минимуму. Для компенсирования расширения теплоносителя следует применять специальные расширительные баки.

Закрытая система отопления без циркуляционного насоса

Когда носитель тепла расширяется при нагреве, он увеличивается в объеме, так, излишек идет именно в бак, а когда остывает – все происходит наоборот. Расширительный бак разделен внутри резиновой мембраной, которая достаточно эластична. Одна из двух частей при разделении служит в качестве воздушной камеры, которая заполнена газом (как правило, азотом), а вторая – водяной камеры, именно сюда идет носитель тепла.

Закрытая система отопления с циркуляционным насосом. Заполняем систему снизу

Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).

Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.

Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.

Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.

Закачивание антифриза насосом «Малыш».

Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.

Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.

Отопление с естественной циркуляцией из полипропилена. Материалы и оборудование системы отопления

Монтаж комплекса отопления рекомендуется производить с соблюдением следующих правил:

  1. Котел следует размещать в нижней точке системы;
  2. Уклон трубопроводов должен быть не менее 2 мм на 1 погонный метр длины;
  3. Система монтируется с минимумом гидравлических сопротивлений – поворотов, сужений, минимальным числом запорной арматуры.

Напольный котел отопления

В качестве теплогенераторов для систем гравитационного типа применяются в основном напольные котлы, имеющие увеличенные диаметры подключения и размеры теплообменника по сравнению с настенными моделями.

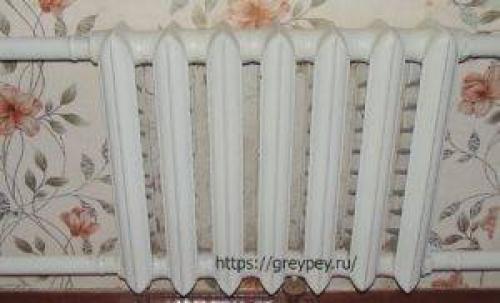

Основным видом приборов отопления для самотечной схемы являются чугунные радиаторы. Они обладают увеличенным проходным сечением секций устройства.

Закрытая система отопления с естественной циркуляцией. Принцип работы отопления с естественной циркуляцией 01Чугунный радиатор в системе с естественной циркуляцией

Другие виды радиаторов (а также конвекторы) имеют малое внутреннее сечение и создают излишнее сопротивление.

Зачастую системы с естественной циркуляцией выполняются вообще без приборов отопления – по периметру помещений прокладываются стальные трубы. В этом случае циркуляция имеет лучшие параметры, но для достижения требуемой величины поверхности теплообмена может требоваться увеличение диаметра трубопроводов. К тому же такая конфигурация отопления малопривлекательна внешне, занимает много места.

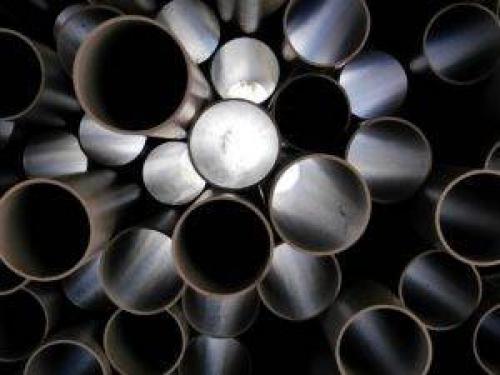

Для монтажа отопления применяются в основном стальные трубы.

Закрытая система отопления с естественной циркуляцией. Принцип работы отопления с естественной циркуляцией 02Трубопроводы для отопления из стали

Разгонный стояк в любом случае сооружается из стали, так как температура в зоне котла достигает высоких значений. Несколько реже применяются трубы из стабилизированного полипропилена. Рекомендуемый диаметр трубопроводов – 32 мм и больше.

 Другие полимерные трубопроводы – металлопластик, трубы из сшитого полипропилена – применять не рекомендуется. Фитинги этих систем значительно снижают проходное сечение и создают излишнее гидравлическое сопротивление, препятствующее естественной циркуляции.

Прокладку трубопроводов отопления следует производить открыто. Скрытая прокладка подразумевает значительное увеличение числа соединений и поворотов.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/kak-sdelat-sistemu-otopleniya-s-estestvennoy-cirkulyaciey-princip-raboty-otopleniya-s

Система отопления с естественной циркуляцией одноэтажного дома. Что она собой представляет?

Это цикличный контур, куда входят все элементы системы отопления — котел, радиаторы, трубы — установленные в определенном порядке. Как вспомогательные элементы используются циркуляционный насос (входит не всегда), автоматика, запорная арматура. Движение теплоносителя происходит по кругу — от отопительного котла по трубам к радиаторам, где происходит отдача тепла в помещения. То есть, однотрубная система — это кольцо.

Но у такой системы есть недостатки. Главный заключается в том, что последовательное движение теплоносителя предполагает отдачу основной тепловой энергии первостоящим радиаторам.

Последние в цепочке получают меньше тепла, поэтому в таких комнатах температура всегда ниже, чем в первых. Чтобы не ощущать дефицита тепла в этих помещениях, устанавливают дополнительные секции и тем самым увеличивают длину радиаторов. Это издержки однотрубной системы.

Как и при любой схеме, здесь можно использовать однотрубную систему отопления с естественной циркуляцией и с принудительной — то есть с помощью циркуляционного насоса. Но для разных домов — имеется в виду этажность строения — однотрубная система может отличаться по конструкции.

Так для одноэтажного дома в систему отопления с естественной циркуляцией теплоносителя в обязательном порядке вставляется так называемый разгонный коллектор.

У данного приспособления одна единственная цель — придать ускорение движению теплоносителя и постоянно это движение поддерживать. И чем выше верхняя точка разгонного коллектора, тем лучше движется теплоноситель внутри отопительной системы. Соответственно, само отопление работает более эффективно. И еще один момент — чем больше скорость воды внутри труб, тем бесшумнее работа системы.

В двухуровневой схеме — обычно она используется в двухэтажных строениях — нет необходимости устанавливать разгонный коллектор. Такая система сама отлично и бесшумно работает, даже с естественной циркуляцией.

А дело в том, что установленный в самой верхней точке системы расширительный бак выполняет функции разгонного коллектора. Это и является отличительной чертой разноуровневых схем.

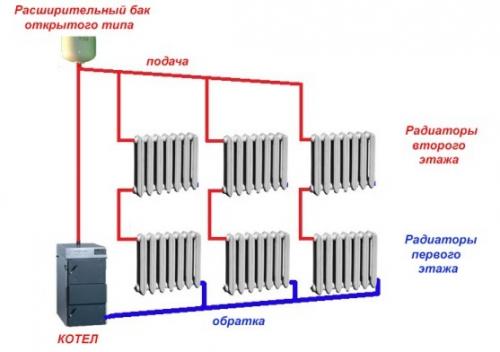

Отопление двухэтажного дома с естественной циркуляцией. Система с естественной циркуляцией

Принцип ее действия основан на конвективном движении воды. Горячий теплоноситель, выходящий из котла, имеет меньшую плотность и вес, нежели охлажденная вода, приходящая по обратной магистрали. Последняя стремится опуститься вниз и вытеснить более легкий нагретый теплоноситель. За счет этого и происходит естественная циркуляция. Для нормальной работы системы требуется выполнение нескольких условий:

  • из-за низкой скорости движения жидкости диаметры труб должны быть увеличены, чтобы обеспечить необходимый расход теплоносителя;
  • разность плотностей и масс воды с разной температурой невелика, поэтому схема отопления с естественной циркуляцией должна монтироваться с большими уклонами горизонтальных участков;
  • сеть трубопроводов находится под естественным давлением, создавать избыточное – недопустимо, иначе течение жидкости прекратится. Значит, расширительный бак может быть только открытого типа и должен устанавливаться выше всей системы;
  • чтобы выдержать все уклоны, котел часто приходится размещать в небольшом углублении.

Отопление двухэтажного дома с естественной циркуляцией. Система с естественной циркуляцией

Что же нам дает такая схема разводки отопления в двухэтажном доме, где соблюдение всех условий требует тщательных расчетов и приводит к большому расходу материалов и сложности монтажа? Ответ прост: гравитационная схема, функционирующая совместно с обычным твердотопливным или газовым котлом, делает водяное отопление двухэтажного дома независимым от электричества. Подчас это очень важный фактор, например, в районах с ненадежным электроснабжением. Это и есть сфера применения самотечных систем.

Система отопления с естественной циркуляцией воды. Выбираем схему разводки для систем с естественной циркуляцией

Существует огромное множество схем, согласно которым можно реализовать естественную регуляцию. Но все они делятся на 2 категории:

  • Однотрубная
  • Двухтрубная

Двухтрубная схема

Несмотря на более сложный монтажный процесс, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна прокладывается вверху и по ней течет разогретая вода, вторая внизу и течет остывшая вода.

Закрытая система отопления с естественной циркуляцией. Принцип работы отопления с естественной циркуляцией 04

Чтоб самостоятельно соорудить простой двухтрубный контур, можно придерживаться следующей инструкции:

  • Вначале выбирается место, в котором будет размещаться накопительный агрегат
  • Над котлом устанавливается расширительный бачок, вместе они соединяются вертикальной трубой, которую оборачивают в теплоизоляционный материал
  • На уровне 1/3 расширительного бочка происходит врезание верхней трубы для транспортировки разогретого теплоносителя

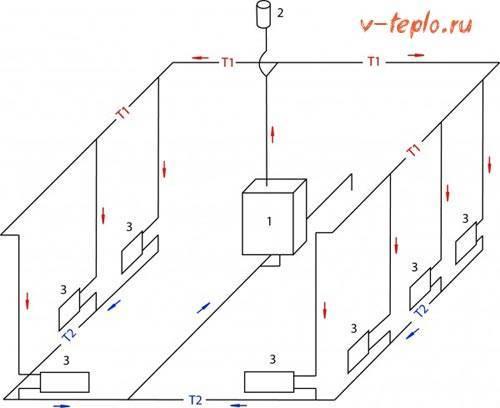

Закрытая система отопления с естественной циркуляцией. Принцип работы отопления с естественной циркуляцией 05

  • Замеряв расстояние от пола до самой верхней точки, необходимо на высоте примерно 2/3 сделать врезание к разводке
  • Ближе к верху расширительного бачка врезается вторая труба – переливная, посредством которой в канализацию будет происходить удаление излишков
  • Затем необходимо пустить трубы к радиаторам
  • Батареи соединяются с нижним водопроводом, прокладка которого должна вестись параллельно верхнему

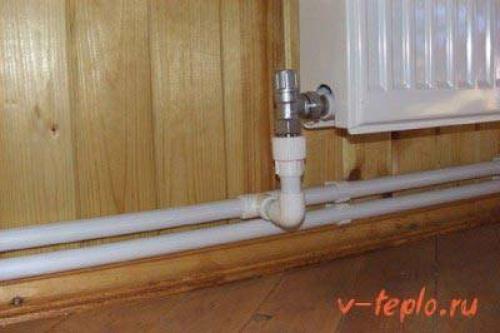

Закрытая система отопления с естественной циркуляцией. Принцип работы отопления с естественной циркуляцией 06

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последний следует располагать ниже батарей, поэтому предпочтение отдается напольным устройствам, которые размещают в специальном углублении или подвале.

Чердачное помещение придется утеплить. Если в нем будет слишком холодно, возможно замерзания жидкости в трубах.

Рассмотрим еще несколько правил, которых следует придерживаться:

  1. Верхнюю трубу рекомендуется пускать с незначительным уклоном – 6-7 градусов
  2. По возможности, котел устанавливают значительно ниже отопительных приборов
  3. Нужно выбирать трубы из металлопласта или на основе полимеров с внутренним диаметром 32 мм

Балансировать двухтрубное отопление, если трубы подобраны правильно, не требуется. Тем не менее установить на подводках к каждой батарее дроссели следует в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух контуров и продолжительность затраченного времени на проведение работ.

Однотрубная схема

Чтобы сократить монтажные затраты, выбирают вариант с прокладкой всего одной трубы. В этом случае получается циклический замкнутый контур, соответствующий следующим условиям:

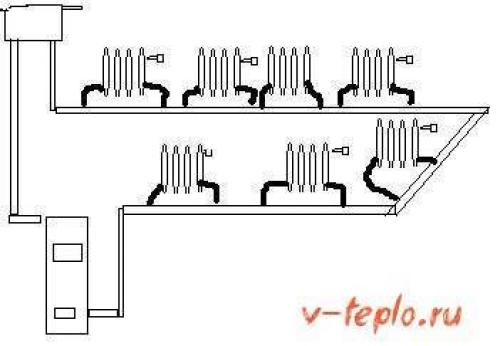

Закрытая система отопления с естественной циркуляцией. Принцип работы отопления с естественной циркуляцией 07

  1. Радиаторы должны врезаться параллельно основному кольцу, а не разрывать его в определенных точках
  2. Необходимо снабдить воздушником каждую из батарей. Такое решение предоставит возможность стравливать воздух на одном конкретном участке
  3. Для выравнивания температуры рекомендуется устанавливать термоголовки и дроссели

Закрытая система отопления с естественной циркуляцией. Принцип работы отопления с естественной циркуляцией 08

Популярностью пользуется закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость циркуляции ?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, здесь дела обстоят иначе. Чтобы ее увеличить, необходимо придерживаться ряду правил:

  • Следует оптимально подбирать запорную арматуру и следить за переходами диаметров труб
  • Многообразные повороты могут становиться непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямолинейными

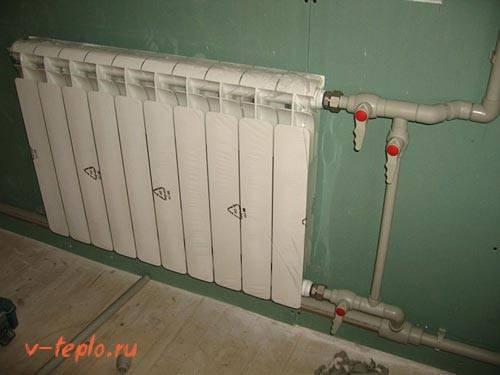

Закрытая система отопления с естественной циркуляцией. Принцип работы отопления с естественной циркуляцией 09

  1. Наиболее подходящий внутренний диаметр труб – 32-40 мм
  2. Внутренняя поверхность труб должна быть идеально ровной и не скапливать на себе отложения, стальные изделия рассматривать не стоит

https://youtube.com/watch?v=Ej-3IVxqKbY

В заключении

Обустройство отопительных систем с естественной циркуляцией требует определенной подготовки, умений и знаний. Но чтоб оставаться уверенным в ее работоспособности, стоит осуществить врезание насоса, включение которого будет происходить в случае необходимости.
