Слово «ветеран» было применено неслучайно – масляные радиаторы появились еще на заре «эпохи» электрического обогрева. И их изначальная конструкция, кстати, не претерпела особых изменений.

Меняются формы, улучшается управление, повышается безопасность приборов, но их «содержание» принципиальных изменений не претерпело

Принцип работы заключается в том, что электрический нагревательный элемент отдает тепло жидкому теплоносителю, заключённому в герметичный металлический корпус. Тепловая энергия передаётся поверхностям корпуса, которые уже участвуют  в теплообмене с воздухом в помещении. Кроме того, сильный нагрев корпуса дает и очень ощутимый эффект прямого теплового излучения. Одним словом, напрашивается прямая аналогия с мощными чугунными или стальными батареями обычной системы отопления.

В качестве жидкого «промежуточного» теплоносителя используется минеральное масло (например, трансформаторное). Почем именно масло? Тому есть несколько причин:

— Высокая температура закипания. То есть при уровнях нагрева, свойственных таким приборам , снижен риск закипания и активного газообразования теплоносителя. И при этом – низкая температура перехода в твердое агрегатное состояние, то есть прибор не боится размораживания.

— Высокая (больше, чем у обычной воды или антифризов) теплоемкость минерального масла, то есть способность накапливать переданную ему тепловую энергию.

— Масляное заполнение металлического корпуса предохраняет внутренние поверхности от коррозии.

Современные масляные радиаторы выпускаются в примерно одинаковой компоновке:

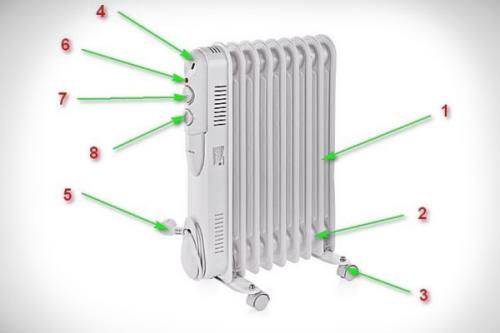

Так устроено большинство современных масляных обогревателей

1 — металлический (как правило – стальной) корпус, который состоит в большинстве современных моделей из нескольких секций, напоминающих «классические» формы радиаторов отопления. Корпуса собираются по технологии штамповки с последующей сваркой деталей. Им придается необходимая герметичность. Важно: секции, в отличие от многих типов батарей – неразъемные, то есть никаких изменений в конструкцию прибора вносить нельзя.

Внутренняя полость корпуса заполнена теплоносителем – минеральным маслом.

Секции сообщаются между собой – они соединены коллекторами сверху и снизу. В нижнем коллекторе (поз. 2), практически по всей длине обогревателя, размещен электрический нагревательный элемент (ТЭН).

Металлический корпус и жидкостное наполнение делают масляный обогреватель весьма тяжеловесным прибором. Для его надежного размещения на полу (а других способов установки для него не предусмотрено) он оснащается или подставкой, или, что практикуется чаще – тележкой с колесами (поз. 3). Это упрощает перестановку обогревательного прибора в нужное место в пределах комнаты или квартиры. Для этих же целей во многих моделях предусмотрена рукоятка (поз.4).

Для подключения обогревателя к розетке имеется сетевой шнур с вилкой (поз.5). Как правило, тем или иным образом продумывается и сворачивание шнура на тот период, когда прибор не используется и отправляется на хранение в кладовую. Это может быть отсек с закрывающейся дверцей либо бобина прямо на корпусе.

Обогреватели обычно имеют индикацию работы — простейшую, типа лампочек или светодиодов (поз. 6), или даже вполне информативную с цифровым дисплеем. Органы управления, как правило, представляют собой переключатель режимов работы (поз.7) и электромеханический (реже – электронный) термостат, позволяющий выставить требуемый уровень температуры в помещении.

В различных моделях могут быть и особенности. Так, все чаще встречаются масляные обогреватели со встроенным вентилятором. Это позволяет ускорить достижение требуемой температуры в холодном помещении, то есть в определённой степени скрасить выраженную инертность, свойственную электрическим обогревателям такого типа.

Что больше сжигает кислород конвектор или масляный радиатор. Характеристики обогревательных приборов

Электрические конвекторы и масляные радиаторы принципиально отличаются по структуре и способу передачи тепла. Однако у них есть и общие черты.

Масляный радиатор

Первой системой отопления, появившейся в России, был масляный радиатор. Он функционировал посредством прямого подключения к электрической розетке, и, соответственно, легко выходил из строя. В наше время данное устройство более усовершенствовано.

Конструкция радиатора.

1. Стальной корпус, разделенный на несколько секций (сам радиатор).
2. Два коллектора, нижний предназначен для нагревателя, верхний – для потока масла.
3. Четырехколесная тележка для транспортировки по участку.
4. Ручка для переноски.
5. Кабель питания.
6. Индикаторная лампочка (стандартная или диодная).
7. Переключатель управления.
8. Термостат.

Модели, выпущенные в 2021 году, имеют блок управления с дисплеями в двух последних позициях.

Основную функцию нагревателя выполняет масло в трансформаторе. У этого выбора есть несколько причин:

• Несмотря на высокую температуру кипения масла, устройство никогда не нагревается выше 120°C.
• Масло отдает тепло в течение длительного времени.
• Коррозия корпуса отсутствует.
• Масло не замерзает.

Сам нагреватель представляет собой трубчатый нагревательный элемент с конической резьбой. Такая конструкция позволяет прикручивать элемент без использования прокладки.

Принцип работы масляного обогревателя аналогичен принципу работы кварцевого панельного обогревателя: он одновременно излучает инфракрасное излучение и нагревается за счет конвекции. Помещение нагревается в соответствии со следующим алгоритмом:

• Нагревательный элемент включается и нагревается.
• Нагревательный механизм нагревает масло на дне.
• Жидкая среда поднимается и греет стальной корпус в нижней части.
• Корпус передает тепло внешней среде, нагретый воздух поднимается к потолку, распространяя тепло по всему помещению.
• Мебель в помещении нагревается, также передавая свое тепло окружающей среде.

Существует несколько типов масляных радиаторов:

• Напольный тип.
• Настенный монтаж.
• Столешница.

Причина частых покупок масляных радиаторов заключается в том, что они имеют много преимуществ:

Преимущества

Простая конструкция

Может обогреть большую комнату

Низкая стоимость

Может эксплуатироваться в течение длительного времени

Обеспечивает бесшумную работу

Значительное накопление тепла в корпусе и жидкости означает, что помещение будет оставаться теплым в течение некоторого времени после отключения питания

Легко перемещается по помещению

Лёгкое подключение

Имеется возможность выбора параметров конструкции

Недостатки

Потребляет много электроэнергии

Требуется много времени, чтобы радиатор нагрелся

Сушит воздух

Датчик температуры может работать неправильно

Массивный

Сложно интегрировать обогреватель в интерьер

В случае перегрева корпуса существует опасность воспламенения

В сварных швах могут образовываться микротрещины

Электрический конвектор

Существует три типа конвекторов: газовые, водяные и электрические. Популярностью пользуются только последние. Слово «конвектор» обозначает устройство, передающее тепло от нагревательного элемента холодному воздуху, который затем циркулирует по помещению для его обогрева.

Конструкция электрического конвектора:

1. Корпус (может быть изготовлен из металла или пластика).
2. Вентиляционная решетка для холодного воздуха.
3. Отверстия для отвода нагретого воздуха.
4. Отопительное оборудование.
5. Блок управления.

Что экономичнее конвектор или масляный радиатор. Обновленная версия статьи: Какой обогреватель выбрать

Оды тепловым конвекторам весьма навязчевы и в них много мифов, которые не имеют отношения ни к физике ни к реальному положению дел.

Давайте разберемся, действительно тепловой конвектор более дешев в отоплении дома, чем масляный радиатор.

Начнем с самого большого мифа о тепловых конвекторах - экономичности.

На самом деле нет никакой разницы, как именно передается тепло от ТЭНа к воздуху! Да, масляному радиатору требуется время, что бы разогреть масло, на это уходит около 20-30 минут, а конвектор греет воздух с первых секунд включения. Но тепло запасенное маслом никуда не девается, если выключить оба нагревателя, то маслянный радиатор будет продолжать обогревать помещение в течении тех же 20-30 минут, а конвектор сразу же остынет и не будет греть помещение.

По цене конвекторы дешевле масляных обогревателей в 1.5-2 раза.

Цены на тепловой конвектор и масляный обогреватель

Цены на тепловой конвектор и масляный обогреватель

Эта разница в цене за счет более простой конструкции.

Фактически конвектор это просто ТЭН с ребрами теплообменника и корпус.

Если посмотреть под сиденье любой электрички, даже времен СССР, то вы найдете там тот же самый тепловой конвектор, только в менее презентабельном корпусе.

Так что, все рассказы об инновационных методах в разработке тепловых конвекторов - это просто лапша на уши покупателям от маркетологов!

Тепловые конвекторы были и при СССР, только дизайн отличался.

Они были доступны, продавались недорого, но народ предпочитал поискать и переплатить в 3-4 раза дороже за масляный обогреватель.

Чем же хорош масляный обогреватель?

Дело как раз в теплоносителе - масле! ТЭН греет масло, масло перемещается по ребрам теплообменника и греет воздух.

На масляный обогреватель можно повесить влажные вещи (главное не закрывать переднюю пластиковую часть содержащую регулятор) и он их весьма быстро высушит!

На конвектор класть вещи нельзя, так как он перегреется и тут же отключится, а если не сработает отключение - то загорится.

Масляный обогреватель безопаснее, так как если произойдет короткое замыкание ТЭНа, то ничего не случится, масло является диэлектриком и его применяют в высоковольтных масляных переключателях, где короткое замыкание - штатный режим при переключении.

А вот количество пожаров возникшее по причине возгорания теплового конвектора - весьма велико! Основной причиной является налипание пыли на ТЭН конвектора, перегрев ТЭНа и воспламенение. И датчик перегрева тут не спасет, так как он отключит конвектор только после возникновения возгорания!

Но все неудобства перебивает цена конвекторов, а если проводить ежегодное обслуживание, и использовать согласно инструкции, то они весьма безопасны.

Пара тепловых конвекторов (например под окном и около кровати) гораздо быстрее и эффективнее отогреют комнату, чем один масляный обогреватель, а по цене установки выйдет одинаково.

Чем опасен масляный обогреватель — предостережение эксперта

Неисправный масляный обогреватель может взорваться прямо в квартире, предостерег эксперт онлайн-гипермаркета Максим Соколов, пишет РИА Недвижимость.

Эксперт пояснил, что главная опасность таится в термостате, который отвечает за автоматическое отключение прибора при определенной температуре. Следовательно, если датчик нагревателя неисправен, масло в нем быстро перегреется и прибор может взорваться.

"Термодатчики выходят из строя достаточно часто. Такая поломка, наравне с протечкой масла и повреждением ТЭНа, входит в тройку наиболее частых причин, по которым владельцы масляных обогревателей обращаются в сервисный центр", - сказал Соколов.

Он уточнил, что как правило это происходит с дешевыми малоизвестными брендами. Эксперт также напомнил, что любой электрообогреватель - мощный прибор, создающий повышенную нагрузку на электросеть, на которую проводка, например в старых домах, может быть не рассчитана. В современных квартирах при перегрузке обычно срабатывает размыкающий электрическую цепь автомат (раньше использовали предохранительные пробки), но если он не среагирует вовремя, высока вероятность короткого замыкания и пожара.

"Категорически нельзя использовать тройники и удлинители, чтобы подключать к розетке сразу несколько мощных электроприборов", - предостерег он, пояснив, что провода в них также обычно не рассчитаны на высокую потребляемую мощность.

Не менее важно всегда внимательно читать инструкции к обогревателям, в которых производитель указывает условия эксплуатации и допустимое время непрерывной работы прибора, добавил Соколов.
