Открытая и закрытая система отопления. Что такое открытая система теплоснабжения?

Открытая и закрытая система отопления. Что такое открытая система теплоснабжения?

Открытая система теплоснабжения предполагает забор горячей воды из общей теплосети. Для этой цели используются подающий и отводящий теплопроводы, через который теплоноситель проходит через смеситель, доводится до оптимальной температуры (в районе +65°С). Затем вода поступает к водозаборным кранам в квартирах потребителей. Оставшаяся часть поступает в систему отопления.

Открытая система теплоснабжения отличается простой конструкцией, в которую входят элементы:

• задвижки;
• клапаны;
• краны;
• термометры;
• манометры;
• изоляция;
• регуляторы.

Эти компоненты используются в сочетании с трубами различного диаметра. Как правило, в составе гражданских теплопроводов имеются трубные изделия с сечением от 20 до 200 мм включительно.

Виды открытых систем ГВС

По способу подключения к центральной теплосети открытая система теплоснабжения и горячего водоснабжения может быть зависимой либо независимой. Предлагаем рассмотреть оба варианта.

1) Зависимые.

В зависимых системах теплоноситель поступает в отопительный контур конкретного потребителя напрямую без посредников в виде тепловых пунктов и теплообменников. Это самая простая схема с высокой надежностью и минимумом компонентов, следовательно, простая в реализации. Сперва кажется, что такой вариант крайне экономичен, однако это длится до первого сильного потепления.

Дело в том, что зависимые открытые системы ГВС не позволяют отрегулировать теплоснабжение на фоне сезонных факторов, то есть на старте и по окончании отопительного сезона. В результате формируется избыток тепла, из-за чего потребители терпят дискомфорт, а экономичность внезапно оборачивается повышенными расходами. Частичное решение проблемы – независимая система.

2) Независимые.

Независимыми называются открытые системы, в которых нагревательное оборудование в домах и квартирах потребителей отделено от поставщика тепла. Такой формат примечателен тем, что есть возможность регулировать интенсивность нагрева в соответствии с текущим сезоном. Надежность у независимых систем заметно выше, чем у зависимых. В порядке и экономичность – можно беречь до 10-40% энергии.

Достоинства открытых систем:

• простое устройство и связанная с этим высокая надежность;
• легкость в обслуживании за счет неприхотливости системы.

Недостатки открытых систем:

• низкое качество горячей воды – примеси, осадок, неприятные запахи;
• высокий удельный расход топлива, тепла и энергии на работу системы;
• стабильно высокие затраты средств на проведение водоподготовки;
• повышенный расход энергии на подогрев воды в теплое время года;
• быстрое остывание воды в трубах при небольшом уровне водозабора.

Из-за многочисленных недостатков на территории России с 2022 года действует полный запрет на эксплуатацию открытой системы теплоснабжения в многоквартирных домах. Все здания, которые до сих пор продолжают использовать такую систему, должны в обязательном порядке перейти на закрытую систему. Давайте теперь разберемся, что это такое и почему это отличная альтернатива.

Как совместить открытую и закрытую системы отопления. Способы соединения дровяного и газового котлов в одну систему

Поскольку дровяной котел функционирует в открытой системе, то совместить его с газовым отопительным прибором, который имеет закрытую систему нелегко. С обвязкой открытого типа вода нагревается до температуры сто градусов и выше при наибольшем показателе высокого давления. Чтобы обезопасить перегрев жидкости ставится расширительный бак.

Через бачки открытого типа выводится часть горячей воды, что помогает понизить давление в системе. Но использование таких спусковых емкостей иногда стает причиной поступления кислородных частиц в теплоноситель.

Существует два способа соединения двух котлов в одну систему:

• параллельное подключение газового и твердотопливного котла совместно с приборами безопасности;
• последовательное соединение двух котлов разного типа с применением теплоаккумулятора.

Применение теплоаккумулятора

Система отопления с двумя котлами имеет такую структуру:

• теплоаккумулятор и газовый котел совмещаются с отопительными приборами в закрытый контур;
• от дровяного отопительного прибора к теплоаккумулятору поступают энергетические потоки, которые передаются в закрытую систему.

При помощи теплоаккумулятора можно проводить функционирование системы одновременно от двух котлов или только от газового и дровяного теплового агрегата.

Параллельная закрытая схема

Для совмещения систем дровяного и газового котла используются такие устройства:

• клапан предохранительный;
• бачок мембранный;
• манометр;
• клапан для воздухоотвода.

Первым делом на патрубки двух котлов монтируются отсекающие краны. Клапан предохранительный, устройство для отвода воздуха, а также манометр устанавливается возле дровяного агрегата.

На разветвлении от твердотопливного котла для функционирования оборота малого круга ставится переключатель. Закрепляют его на расстоянии одного метра от дровяного отопительного прибора. К перемычке добавляется обратный клапан, перекрывающий доступ воды в часть контура откаченного агрегата на твердом топливе.

Подачу с обраткой подключают к радиаторам. Обратный поток теплоносителя разделяется двумя трубами. Одна присоединяется через трехходовой кран к перемычке. Перед разветвлением этих труб монтируется бак и насос.

В параллельной отопительной системе можно задействовать теплоаккумулятор. Схема установки прибора при таком подключении заключается в подсоединении к нему обратных и подающих магистралей, труб подачи и обратки к системе отопления. Для совместного или отдельного функционирования котлов на всех системных узлах ставятся краны, перекрывающие течение теплоносителя.

Открытая система отопления с циркуляционным насосом. Из чего состоит система и как она работает

Чтобы тепло поступало от котельной к приборам отопления, в водяной системе используется посредник – жидкость. Теплоноситель такого типа перемещается по трубопроводу и нагревает помещения в доме, причем все они могут иметь разную площадь. Этот фактор делает популярной подобную систему отопления.

Движение теплоносителя может осуществляться естественным путем, в основе циркуляции лежат принципы термодинамики. Благодаря разной плотности холодной и нагретой воды и уклону трубопровода вода движется по системе.

Одним из важных элементов системы отопления является открытый расширительный бачок, сюда поступает лишняя нагретая жидкость. Именно этот элемент стабилизирует давление теплоносителя. Главное условие – бак следует располагать в самой верхней точке отопительной системы.

Открытое теплоснабжение функционирует по следующей схеме:

• В котле нагревается вода и подается к приборам отопления в каждое помещение дома.
• На обратном пути лишняя жидкость уходит в расширительный бак открытого типа , ее температура понижается, и вода обратно возвращается в котел.

Системы отопления однотрубного типа подразумевает использование одной магистрали для подачи и обратки. Двухтрубные системы имеют независимую подающую и обратную трубу. При решении самостоятельно монтировать зависимую систему отопления лучше выбрать однотрубную схему, она более проста, доступна и имеет элементарную конструкцию.

Однотрубное теплоснабжение состоит из следующих элементов:

• Котел отопления.
• Батареи или радиаторы.
• Расширительный бачок.
• Трубы.

Упрощенная схема подразумевает использование вместо радиаторов трубы сечением 80-100 мм, но следует учитывать, что такая система менее эффективна в эксплуатации.

Двухтрубная открытая система отопления с насосом более затратная в материальном плане и характеризуется сложным монтажом. Однако в этом случае практически устраняются все недостатки однотрубной системы, что позволяет компенсировать расходы и сложность устройства. Все приборы отопления получают теплоноситель с одинаковой температурой, при этом остывшая жидкость направляется в обратку.

Закрытая система отопления с насосом. Циркуляционный насос и схемы замкнутого контура

Система отопления закрытого типа в частном доме используется очень часто, что связано с эффективностью. Системы обогревания с принудительной транспортировкой теплоносителя оснащаются насосами, которые подают и распределяют воду по радиаторам. Применяется насос в таких сетях, как «ленинградка». Схема закрытой системы отопления с принудительной циркуляцией типа «ленинградка» имеет вид замкнутого кольца, в котором расположен котёл. Это система простого типа применяется в многоквартирных домах старой постройки, а также частных домах. Схема такой сети представлена на фото ниже.

Принцип работы такой схемы заключается в том, что от котла отходит труба, в которую врезано любое количество радиаторов. Эта труба укладывается на уровне пола, и в неё подключается вход и выход из радиатора. Такую систему ещё называют однотрубной, так как радиаторы включаются в контур только одной трубы.

Недостаток однотрубной системы в том, что она не способна равномерно распределять теплоноситель по батареям поэтому, чем дальше установлен радиатор от котла, тем температура в нем будет ниже.

Такая система не способна равномерно прогревать все комнаты, поэтому её применение актуально только в маленьких домах с небольшим количеством комнат. Для разрешения данной проблемы в систему монтируется циркуляционный насос, которым активно перемещается теплоноситель. Чем выше скорость перемещения воды, тем равномернее будут прогреты все комнаты.

Циркуляционный насос состоит из электрической и механической части. Электрическая часть отвечает за вращение крыльчатки насоса, что происходит благодаря маломощному электромотору. Насос же выполняет задачу транспортировки теплоносителя по контуру. Причём для него не важно, какой тип системы сооружён: закрытого или открытого типа.

Двухтрубные системы отопления с газовым котлом популярны, и очень часто сооружаются в частных домах. В такой системе работает самотёчная подача, и происходит самостоятельное перемещение теплоносителя. Однако подать горячую воду по всем радиаторам в одинаковом объёме естественным путём невозможно, поэтому прибегают к монтажу циркуляционных насосов. Ведь при помощи таких устройств возможно не только быстрое прогревание всего дома, но и поднятие горячей воды на второй этаж.

Закрытая система отопления это. Открытая система отопления.

Наиболее простой при монтаже и обладающий приемлемой эффективностью тип сети. К тому же отличается достаточно низкой ценой.

Данная система может работать как по принципу принудительной циркуляции теплоносителя (с насосом), так и в качестве самотёчной схемы.

Во втором случае движение жидкости будет обусловлено рядом физических законов и углом наклона труб.

Работа открытой сети состоит из двух этапов, которые постоянно следуют друг за другом:

1. Подача горячего теплоносителя из котла во все приборы.
2. «Обратка». Весь переизбыток жидкости направляется в расширительный бак и охлаждаясь поступает обратно в котёл.

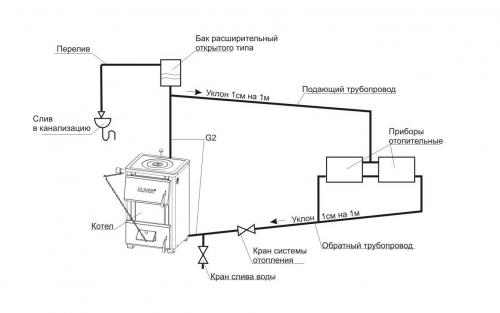

Схема открытой системы теплоснабжения

В открытой системе отопления можно применить как однотрубную так и двухтрубную схему отопления. В первом случае оба процесса происходят в одном трубопроводе, а во втором подача и обратка осуществляются в обособленных друг от друга трубах.

В состав простейшей однотрубной системы открытого типа входят следующие части:

• Котёл для нагревания теплоносителя.
• Приборы отопления (батареи)
• Расширительный резервуар открытого типа
• Трубопровод

В двухтрубной открытой сети увеличен метраж трубопровода, за счёт создания отдельных контуров подачи и обратки.

Но в то же время к каждой батарее поступает жидкость примерно одинаковой температуры, и тем самым устраняется главный недостаток однотрубной схемы.

Так же стоит выбрать как будет происходить циркуляция во всей системе, либо это будет естественная циркуляция, либо принудительная схема с циркуляционным насосом.

Циркуляционный насос в системе отопления

Рассматривая гравитационную и принудительную схемы открытого теплоснабжения стоит отметить:

• При самотёчной схеме циркуляция теплоносителя происходит за счёт его расширения при нагревании. Помимо этого должен присутствовать такой элемент, как разгонный стояк (его высота должна быть более 3,5 м). Во втором типе для повышения эффективности системы устанавливается циркуляционный насос. Под его воздействием скорость жидкости возрастает на 0,4-0,6 м/с и происходит более равномерный нагрев отопительных приборов. Однако, стоит не забывать, что работа насоса обусловлена наличием электричества.
• Применение гравитационной системы должно использоваться в помещениях до 60 кв. м. Рекомендуемая длина трубопровода, не более 30 м. И обязательно наличие разгонного стояка. Условия работы принудительной схемы не так строги. Помимо этого можно создать комбинированную сеть, в которой при выключении насоса, будет происходить самотёчная циркуляция.

При обустройстве открытой системы отопления нужно учитывать следующее:

• Для хорошей циркуляции теплоносителя котёл должен быть установлен в самой низкой точке сети (обычно подвал), а расширительный резервуар как можно выше (обычно чердак). Однако стоит не забывать, что в холодное время чердак должен быть утеплён.
• Уровень жидкости в открытом расширительном резервуаре постоянно будет понижаться, в следствие его испарения в окружающую среду. В результате могут появиться воздушные пробки, понижающие работоспособность сети. Именно поэтому необходимо постоянно следить за его уровнем.
• Так как система открыта для испарения теплоносителя в окружающую среду, то для безопасности стоит использовать только воду (для примера: испарения антифриза токсичны).
• Укладку трубопровода стоит делать с небольшим количеством поворотов и с минимумом соединительных элементов.
• В зимнее время, при отключении системы, воду из неё стоит слить. Для предотвращения поломок.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/zakrytaya-sistema-vodyanogo-otopleniya-zakrytaya-sistema-otopleniya-dostoinstva-i-nedostatki

Открытая система отопления с газовым котлом. Как же действует открытая система отопления

Чтобы запустить систему, нет необходимости устанавливать насос. Теплоносители постоянно находятся в замкнутой системе, поэтому нет никаких потерь. Монтаж системы отопления настолько прост, что не требует специальных навыков.

Система отопления открытого типа

Каковы же главные части системы?

1. Газовый или твердотопливный котел. Потребитель для себя может выбрать оптимальный вариант, отвечающий желаемым требованиям;
2. Радиаторы отопления. Можно сделать свой выбор как в пользу чугунного, так и стального;
3. Расширительный бачок из стали;
4. Трубы.

Как же работает система отопления открытого типа?

Первым делом идет подогрев воды в котле. Затем горячая вода под напором поступает в трубы и достигает зоны низкого давления. После того, как горячая вода совершит полный водоворот и отдаст тепло, она возвращается в начальную точку – котел. В связи с тем, что под действием высоких температур вода расширяется, необходим в системе расширительный бак. Он выполняет роль компенсатора лишнего объема воды. Бак является предметом, который запаян не герметично. Для облегчения запуска системы отопления необходимо установить врезной кран. С его помощью из системы удаляется воздух. Принцип работы открытой системы отопления делят на два этапа:

• «Подача». Вода нагревается, поступает по трубам в радиаторы и обогревает помещение;
• «Обработка». Остывшая вода из радиаторов по трубам возвращается в котел.

Особенности обустройства открытой системы отопления:

Обязательно располагайте расширительный бак выше уровня остальных приборов системы отопления;

В качестве теплоносителя выберите воду, а не антифриз;
Поскольку вода при нагревании способна испаряться, важно контролировать ее уровень в котле и вовремя пополнять запасы.

Открытая система отопления с насосом. Из чего состоит система и как она работает

Чтобы тепло поступало от котельной к приборам отопления, в водяной системе используется посредник – жидкость. Теплоноситель такого типа перемещается по трубопроводу и нагревает помещения в доме, причем все они могут иметь разную площадь. Этот фактор делает популярной подобную систему отопления.

Движение теплоносителя может осуществляться естественным путем, в основе циркуляции лежат принципы термодинамики. Благодаря разной плотности холодной и нагретой воды и уклону трубопровода вода движется по системе.

Одним из важных элементов системы отопления является открытый расширительный бачок, сюда поступает лишняя нагретая жидкость. Именно этот элемент стабилизирует давление теплоносителя. Главное условие – бак следует располагать в самой верхней точке отопительной системы.

Открытое теплоснабжение функционирует по следующей схеме:

• В котле нагревается вода и подается к приборам отопления в каждое помещение дома.
• На обратном пути лишняя жидкость уходит в расширительный бак открытого типа, ее температура понижается, и вода обратно возвращается в котел.

Системы отопления однотрубного типа подразумевает использование одной магистрали для подачи и обратки. Двухтрубные системы имеют независимую подающую и обратную трубу. При решении самостоятельно монтировать зависимую систему отопления лучше выбрать однотрубную схему, она более проста, доступна и имеет элементарную конструкцию.

Однотрубное теплоснабжение состоит из следующих элементов:

• Котел отопления.
• Батареи или радиаторы.
• Расширительный бачок.
• Трубы.

Упрощенная схема подразумевает использование вместо радиаторов трубы сечением 80-100 мм, но следует учитывать, что такая система менее эффективна в эксплуатации.

Двухтрубная открытая система отопления с насосом более затратная в материальном плане и характеризуется сложным монтажом. Однако в этом случае практически устраняются все недостатки однотрубной системы, что позволяет компенсировать расходы и сложность устройства. Все приборы отопления получают теплоноситель с одинаковой температурой, при этом остывшая жидкость направляется в обратку.

Открытая и закрытая система отопления в многоквартирном доме. Виды систем теплоснабжения

Существует множество критериев для разделения СТ на отдельные виды. Например, в зависимости от используемого теплоносителя выделяют водяные и паровые СТ; а зависимости от локации источника тепловой энергии – централизованные и децентрализованные; по температурному режиму – низко-, средне- и высокопотенциальные СТ. Также имеет значение количество трубопроводов: системы могут быть одно-, дву- и многотрубные. По способу обеспечения потребителей теплом СТ бывают одно- и многоступенчатые.

Одним из принципиально важных критериев является способ организации горячего водоснабжения в СТ – по ГОСТу Р 56501 от 2015 года (см. п. 3.20 и 3.21) предусматривается использование открытых и закрытых СТ.

Открытая система теплоснабжения (далее будем использовать более привычный и широко используемый в обиходе термин «открытая система водоснабжения, ГВС») предполагает отбор воды для ГВС из общей системы труб для теплоснабжения. При этом нагрев воды осуществляется на основном источнике тепловой энергии (ТЭЦ, в котельной или центральном тепловом пункте).

При закрытой системе водоснабжения подогрев воды происходит на объекте-потребителе (в многоэтажном жилом доме, офисном здании, производственном или промышленном помещении). Подогрев осуществляется через вторичный контур при помощи пластинчатых теплообменников. Если вы планируете обустройство закрытой системы ГВС, купить пластинчатый теплообменник в СПб для этих целей можно в специализированной компании «Сервис-ПТО».

На приведенном выше рисунке справа изображена открытая система водоснабжения: на схеме видно, что и в отопительные приборы (батареи, радиаторы), и в точки водоотведения (краны потребителей) поступает одна и та же вода.

Открытая система отопления в частном доме. Элементы конструкции

Схема работы заключается в следующем: отопление обеспечивается поэтапно – начинается нагрев воды в котле, затем носитель поступает в трубы и доходит до области низкого давления. После прохождения полного оборота жидкость отдает тепло и возвращается в начальную точку. Для нормального функционирования открытая система отопления должна состоять из следующих элементов:

1. Котел, работающий на различных видах топлива. Монтаж электрического оборудования не рекомендуется, так как высока вероятность образования воздушных пробок, способных привести к перегреву носителя.

2. Установка котла требует предварительных расчетов размеров помещения и обустройства вентиляции. Полы и стены при открытой системе отопления должны быть облицованы противопожарным материалом.

3. Стояк с диаметром не менее 30 мм. Расчет длины труб производят с определением выхода из верхней части радиатора и возвратом в нижнюю точку. При вычислении диаметра определяют показатель, чтобы обеспечить нужную разницу давления в обратной подающей.

4. Расширительный бак открытой системы отопления размещают на чердаке или рядом с котлом. Его объем не должен превышать 5 % от величины всего оборудования обогрева загородного дома в целом. Для одноэтажного здания лучше выбрать бак размером от 10 до 15 литров. В резервуаре требуется сделать сливное отверстие с выходом на трубу, для отведения избытка воды. Это важно для контроля работы и первичного сброса.

5. Конвекторы и теплые полы не используются. В этом случае лучше произвести установку радиаторов. Схема монтажа в частном доме зависит от определенной разводки труб.

6. Батареи размещают на расстоянии 5 см от стены. Хорошо работают приборы, находящиеся под подоконником, обеспечивая максимальную защиту от холода. Для обогрева комнаты площадью 20 м2 понадобится установка радиатора 100 см.

7. Отопление с насосом подразумевает принудительный тип. В этом случае прибор значительно повышает эффективность подачи тепла и снижает расход энергоносителя.

8. Вентили нужны для первичного заполнения жидкостью из водопровода и дальнейшего контроля за количеством воды. Кран практически всегда находится в закрытом положении, задействуется только при необходимости.

Отопительная система с принудительной циркуляцией дает больше возможностей по сравнению с естественным типом. Двухтрубный вариант отличается наличием насоса. Врезка производится в обратную магистраль, на близком расстоянии от котла, в части с наиболее низкой температурой носителя. Чтобы воздух при заполнении был полностью устранен, установку делают в одной плоскости с обратным ходом. Также понадобится врезка байпаса – отрезка, расположенного параллельно регулирующим и запорным элементам.

Схема отопления с принудительной циркуляцией предполагает подключение бака с переливом. Этот вариант может работать также в естественном режиме. При отсутствии электропитания открывают байпас, и система продолжает функционировать без сбоев. Разводка труб бывает горизонтальной и вертикальной, оба вида допускают подсоединение к бойлеру. Для этого в расчетах необходимо предусмотреть обустройство распределительного коллектора, который обеспечит поступление носителя одновременно во все приборы частного дома.
