Как и любой монтажный процесс, подключение радиаторов начинается с подготовки. Для этого приобретаются сами радиаторы отопления, трубы, запорная арматура, фитинги и дополнительные приборы — кран Маевского, термоголовка, счетчик учета тепла.

Теперь необходимо установить сам отопительный прибор. Есть несколько жестких правил, которые при любой схеме подключения должны выполняться. Именно от них будет зависеть эффективность теплоотдачи:

1. Ось оконного проема должна точно совпадать с осью батареи.
2. Расстояние от подоконника до верхнего коллектора прибора — 10–15 см.
3. Расстояние от пола до нижнего коллектора — 10–15 см.
4. Расстояние от стены до радиатора — 3–5 см.

Способы подключения

Погрешности допускаются. В первых двух случаях они составляют 3–4 см, а в третьем — 1 см. Есть еще несколько допущений, которые влияют на теплоотдачу. К примеру, отсутствие подоконника увеличивает этот показатель на 15–20%. Уменьшение первого показателя до 5 см уменьшает теплоотдачу на 5–7%. Приближение радиатора к плоскости пола также снижает его до 7%. Чтобы увеличить эффективность отдачи тепла прибора, специалисты рекомендуют за ним на стену прикрепить отражающий экран. Это может быть лист картона или ДВП, покрытый алюминиевой фольгой. В таком случае теплоотдача возрастает на 25–30%.

Внимание! Правильная работа батареи отопления зависит от грамотно проведенной установки. Особое отношение — к выставлению прибора по горизонтали. Постарайтесь исключить перекосы, для чего пользуйтесь уровнем при нанесении разметки.

Итак, разметка на стену нанесена, и можно монтировать кронштейны. Их обычно крепят саморезами на пластмассовые дюбеля. Некоторые производители предлагают кронштейны в виде штырей, которые сами вкручиваются в специальные дюбеля большого диаметра. Теперь можно навешивать радиатор отопления и подключать его к трубопроводам.

Но перед этим радиатор комплектуется:

• Устанавливается кран Маевского, с помощью которого будет спускаться воздух из батареи.
• В патрубки, к которым подсоединятся трубопроводы подачи и обратки теплоносителя, устанавливаются специальные металлические муфты, называемые американками. В этом случае используются резьбовые металлические муфты.
• К ним присоединяются на пайке отсекающие вентили — по одному на каждый патрубок. Это позволит отсечь радиатор от общей отопительной сети, если возникнет необходимость его ремонта. При этом сама система будет работать в штатном режиме.

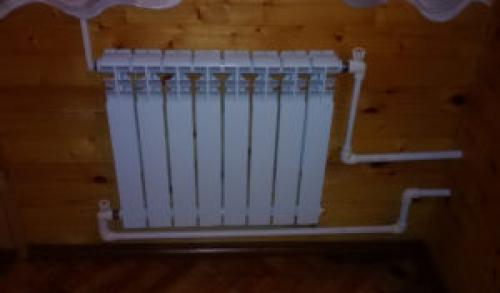

Диагональное подключение радиаторов подача снизу. Особенности подключения радиатора по диагонали

Благодаря подключению подводящих патрубков с двух сторон, нагретый теплоноситель равномерно распределяется по всем секциям. Самой эффективной считается схема, когда подача подсоединена вверху, а отток – внизу. Ведь по законам физики горячая жидкость всегда располагается выше холодной. Однако бывает диагональное подключение радиаторов отопления с нижней подачей теплоносителя. КПД такой системы меньше. Связано это с тем, что по тем же законам физики остывающему теплоносителю в нижней части секций сложнее направляться вверх к отводящему трубопроводу.

Большим КПД обладает система, у которой подающая труба подключена к верхнему коллектору отопительного прибора

Увеличенное количество трубных линий портит внешний вид, но в частном доме эстетика уходит на задний план. Подключение приборов обогрева по диагонали с верхней подачей обладает большим КПД, и это главное для потребителя.

Схема комплектации отопительного прибора при диагональном способе подсоединения тоже отличается. Батарею обязательно оснащают краном Маевского. Устанавливают его на свободном от трубопровода верхнем коллекторе. Кран помогает стравливать воздух, иначе при завоздушивании часть секций не прогреется.

Важно! Конструкция кранов Маевского разнообразна. Существуют модели с рычажками, рукоятками, под отвертку или ключ.

Независимо от того, что у диагонального подключения радиаторов подача снизу или сверху, отводящая труба всегда подходит. Снять при необходимости батарею невозможно без разрезания трубопровода. Чтобы избежать таких неудобств, подключение выполняют разъемными муфтами. Раньше использовались так называемые резьбовые сгоны. Их недостаток в том, что металл быстро поддается коррозии. Через пару лет раскрутить такой сгон сложно. В современном отоплении ставят «американки». Муфта состоит из двух частей, между которыми расположено уплотнительное кольцо. «Американка» легко раскручивается ключами, после чего можно свободно демонтировать прибор обогрева.

Вместе с «американками» на каждый патрубок ставят запорную арматуру. Если радиатор зимой потек, его кранами перекрывают и демонтируют для ремонта. Остальная система продолжает функционировать.

В отоплении с диагональным способом подсоединения важно правильно расположить на стене радиатор. По установленным нормам соблюдают следующее расстояние:

• от нижней поверхности подоконника до верхней части секций 5-10 см;
• от пола до нижней части секций 8-12 см;
• от стены до секций тыльной стороны отопительного прибора 2-5 см.

Соблюдение зазоров обеспечивает оптимальные условия для конвекции воздушных масс вокруг батареи.

Важно! Радиаторы устанавливают строго горизонтально по уровню, чтобы уменьшить вероятность завоздушивания секций и образования кальциевого осадка.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/diagonalnoe-podklyuchenie-radiatorov-otopleniya-v-dome-osobennosti-podklyucheniya-radiatora-po

Диагональное подключение радиатора в однотрубной системе. Батареи отопления с боковым подключением

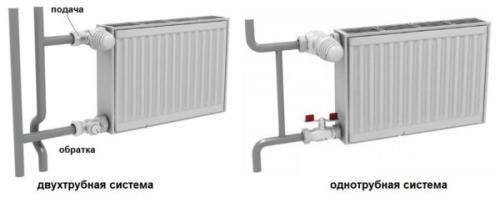

При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.

Вариант №1. Диагональное подключение

Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.

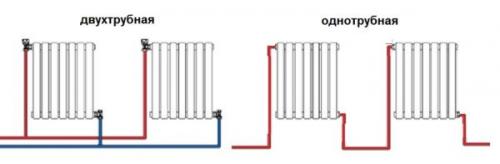

Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе

Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.

Вариант №2. Одностороннее

Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.

Боковое подключение для двухтрубной и однотрубной системы

При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.

Какое подключение радиаторов отопления лучше. Факторы, влияющие на эффективность радиатора

Главные требования к системе отопления – это, безусловно, ее эффективность и экономичность. Поэтому к ее проектированию необходимо подходить вдумчиво, чтобы не упустить всевозможные тонкости и особенности конкретного жилого помещения. Если вы не обладаете достаточными навыками для создания грамотного проекта, лучше доверить это работу специалистам, которые уже зарекомендовали себя и имеют положительные отзывы от клиентов. Полагаться на советы знакомых, рекомендующих те или иные способы подключения радиаторов, не стоит, поскольку в каждом конкретном случае исходные условия будут разные. Проще говоря – что подходит одному, необязательно подойдет другому.

Тем не менее если вы все же хотите заниматься подводкой труб к радиаторам отопления самостоятельно, обратите внимание на следующие факторы:

• размер радиаторов и их тепловая мощность;
• размещение отопительных приборов внутри дома;
• схема подключения.

Современному потребителю на выбор представлены самые различные модели отопительных приборов – это и навесные радиаторы из различных материалов, и плинтусные или напольные конвекторы. Различие между ними состоит не только в размерах и внешнем виде, но и способах подводки, а также степени теплоотдачи. Все эти факторы повлияют на выбор вариантов подключения радиаторов отопления.

В зависимости от размера отапливаемого помещения, наличия или отсутствия утепляющего слоя на внешних стенах здания, мощности, а также рекомендованного производителем радиаторов типа подключения, будет разниться количество и габариты таких приборов.

Как правило, радиаторы размещают под окнами или в простенках между ними, если окна находятся друг от друга на большом расстоянии, а также в углах или вдоль глухой стены комнаты, в ванной, прихожей, кладовке, нередко – на лестничных клетках многоквартирных домов.

Чтобы направить тепловую энергию от радиатора внутрь комнаты, желательно прикрепить специальный отражающий экран между прибором и стеной. Такой экран можно сделать из любого отражающего тепло фольгированного материала – например, пенофола, изоспана или любого другого.

Перед тем, как подсоединить батарею отопления к системе отопления, обратите внимание на некоторые особенности ее установки:

• в пределах одного жилого помещения уровень размещения всех батарей должен быть одинаковым;
• ребра на конвекторах должны быть направлены вертикально;
• середина радиатора должна совпадать с центральной точкой окна или может быть смещена на 2 см вправо или влево;
• общая длина батареи должна составлять от 75 % ширины оконного проема;
• отступ от подоконника до радиатора должен быть не менее 5 см, а между прибором и полом должно быть не менее 6 см зазора. Лучше всего оставлять 10-12 см.

Обратите внимание , что от правильного выбора способов подключения радиаторов отопления в многоквартирном доме будет зависеть не только теплоотдача батареи, но и уровень теплопотерь.

Нередки случаи, когда владельцы квартир занимаются сборкой и подключением отопительной системы, следуя рекомендациям знакомых. При этом результат оказывается намного хуже ожидаемого. Это значит, что в процессе монтажа были допущены ошибки, мощности приборов недостаточно для отопления конкретного помещения, либо схема подключения труб отопления к батареям нецелесообразна для данного дома.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/podklyuchenie-radiatorov-k-sisteme-otopleniya-primery-kakie-vidy-otopitelnyh-sistem-byvayut

Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления

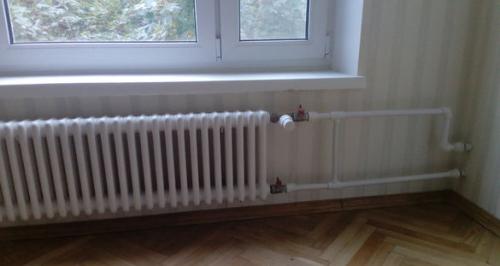

Неправильное подключение радиатора отопления к стояку может стать причиной того, что радиатор будет давать мало тепла или не греть совсем. В этой статье хочу привести такой пример и способ устранения неполадки.

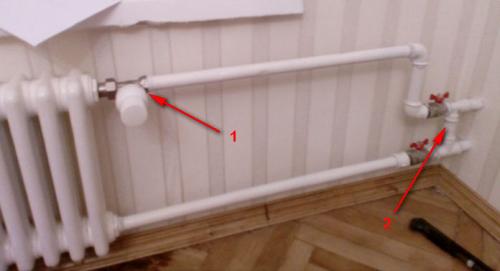

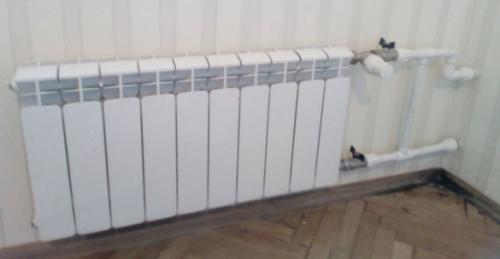

В качестве примера приведу фото. Ниже мы рассмотрим все недочеты, которые допустил сантехник при монтаже.

1. Терморегулятор.2. Байпас.

Неправильная установка терморегулятора радиатора отопления

Первое, на что мы обратили внимание, — это неправильное положение головки терморегулятора (этот прибор могут ещё называть термоголовкой или термостатом). Терморегулятор был развёрнут головкой вверх (фото сделано после того, как мы изменили её положение), а это неправильно. Почему? Вы поймете, если познакомитесь с принципом работы термоголовки.

Принцип работы термоголовки

В сильфоне терморегулятора находится жидкость, чувствительная к изменению температуры окружающей среды (при повышении температуры значительно расширяется, при понижении — сужается).

Например, регулятор установлен в положении «3» (это примерно 20 ºС). Если в помещении температура поднимается выше заданной, жидкость нагревается, расширяется, давит на шток клапана, тем самым перекрывая просвет в трубопроводе, что приводит к замедлению циркуляции теплоносителя и понижению температуры. При понижении температуры — жидкость сжимается, шток клапана поднимается, теплоноситель циркулирует быстрее и отдаёт больше тепла.

Обратите внимание! Жидкость реагирует не на температуру теплоносителя, а именно на температуру окружающего воздуха.

Принцип работы терморегулирующей головки радиатора отопления наглядно проиллюстрирован в этом

Как правильно установить термоголовку

Частой ошибкой мастеров является монтаж термостата головкой вверх. Что происходит в этом случае: от трубопровода в помещение поступает дополнительное тепло, теплый воздух движется вверх, обтекая термоголовку, жидкость в нем нагревается, и клапан закрывается раньше, чем в помещении поднялась заданная температура.

Вывод. Головка должна быть направлена в сторону, чтобы термостат реагировал на реальную температуру в помещении.

Но в нашем случае изменение положение терморегулятора ни к чему не привело. Значит причина того, что радиаторы не грели, была не в этом.

Байпас. Ошибка №2

Байпас (англ. bypass — обход) — перемычка между подающим и обратным трубопроводом. В двух словах поясню, для чего нужен байпас в разводке системы отопления. В случае, если вы перекроете краны на радиаторе (подающий и обратный), циркуляция теплоносителя будет осуществляться в обход батареи, через байпас (имеется в виду однотрубная схема разводки). Если же у вас такой перемычки нет, то когда вы закроете краны, тепло пропадёт не только у вас, но и у всех соседей снизу и сверху по стояку. По сути, вы перекроете весь стояк.

В нашем примере по поводу байпаса есть несколько замечаний. Теплоноситель по стояку, как любая жидкость, циркулирует по пути наименьшего сопротивления. Оба наши замечания будут основаны на этом тезисе.

1. До ремонта в квартире стояли узенькие радиаторы — 20 см. по осям. Их заменили на новые — 50 см. по осям. Стояк проходит в стене. Изменить расстояние между подающим и обратным трубопроводом прямо на стояке весьма затруднительно. Значит, нужно разводить подводку снаружи стены. Вот здесь мастер и допустил ошибку, установив перемычку сразу на выходе из стены. Теплоноситель поступает по стояку сверху вниз. Чтобы попасть в радиатор, ему нужно преодолеть два поворота. Как я говорил выше, жидкость будет двигаться по пути наименьшего сопротивления: она пойдет в обход радиатора, через байпас.
2. Возможно, удалось бы избежать такой ситуации, установив перемычку меньшего диаметра. Таким образом, теплоноситель, несмотря на преграды, пошел бы по трубопроводу большего сечения.

Как правильно подключить радиатор отопления

Здесь много разглагольствовать не буду — всё проиллюстрировано на фото:

Мы сделали байпас меньшего диаметра и перенесли его ближе к радиатору. Но на этом проблемы не закончились. Сантехник из местной обслуживающей компании, который перекрывал стояк, по окончании работ просто открыл стояк, не спустив воздух. Почему он этого не сделал, он обосновать не смог. Промычал что-то типа: «Нужно подождать несколько часов». В итоге заказчица ещё несколько дней воевала с обслуживающей организацией, пока тепло пошло в квартиру.

Неправильное подключение радиатора отопления к стояку может стать причиной того, что радиатор будет давать мало тепла или не греть совсем. В этой статье мы рассмотрим пример и способ устранения такой проблемы.

Пример

В качестве примера мы будем рассматривать фото, иллюстрирующее неправильное подключение радиатора отопления. Ниже мы рассмотрим все недочеты, которые допустил сантехник при монтаже.

Недочеты

• Терморегулятор
• Байпас

Терморегулятор

Первое, на что мы обратили внимание, — это неправильное положение головки терморегулятора (этот прибор могут ещё называть термоголовкой или термостатом). Терморегулятор был развёрнут головкой вверх (фото сделано после того, как мы изменили её положение), а это неправильно. Почему? Вы поймете, если познакомитесь с принципом работы термоголовки.

В сильфоне терморегулятора находится жидкость, чувствительная к изменению температуры окружающей среды (при повышении температуры значительно расширяется, при понижении — сужается).

Принцип работы термоголовки

Регулятор установлен в положении «3» (это примерно 20 ºС). Если в помещении температура поднимается выше заданной, жидкость нагревается, расширяется, давит на шток клапана, тем самым перекрывая просвет в трубопроводе, что приводит к замедлению циркуляции теплоносителя и понижению температуры. При понижении температуры — жидкость сжимается, шток клапана поднимается, теплоноситель циркулирует быстрее и отдаёт больше тепла.

Обратите внимание! Жидкость реагирует не на температуру теплоносителя, а именно на температуру окружающего воздуха.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/podklyuchenie-radiatorov-k-sisteme-otopleniya-primery-kakie-vidy-otopitelnyh-sistem-byvayut

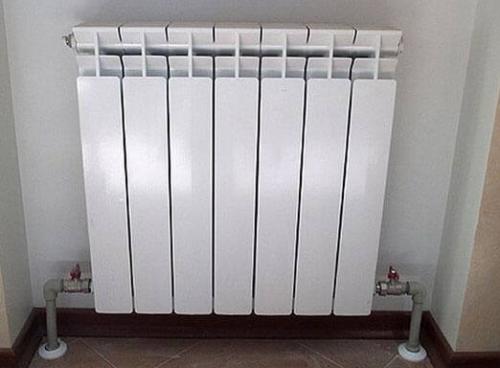

Подключение радиаторов отопления при двухтрубной системе. Подключение радиаторов отопления: схемы обвязки, монтаж батарей, как правильно подключить, подводка двухтрубная, как подсоединить однотрубное отопление, какое лучше, нижнее или верхнее

Как правильно сделать подключение радиаторов отопления – виды и способы

Способы подключения радиатора отопления и труб

Существуют следующие способы подключения радиатора отопления:

боковой – данный вариант подсоединения батареи к отопительной системе на практике используется чаще всего. При таком типе подключения трубу, по которой подается горячий теплоноситель, поводят к верхнему патрубку, а трубу с остывшей водой — к нижнему. В результате обе трубы располагаются на одной стороне прибора. Этот способ соединения батарей в единую конструкцию считается самым производительным по теплоотдаче, причем с минимальными потерями тепла, но при условии, что количество секций не превысит 15 штук;

диагональный — его применяют для длинных радиаторов. В данном случае трубу с горячей водой подключают к верхнему патрубку с одной стороны, а обратку к нижнему патрубку с противоположной стороны. В результате теплоноситель равномерно распространяется по отопительному прибору. Если при диагональном подключении подавать горячую воду через нижний патрубок, а отводить ее через верхний, тогда теплоотдача системы уменьшится почти на 10 % (прочитайте: «Как правильно подключить радиатор отопления — выбираем схему подключения батарей»);

нижний вариант — применяется тогда, когда необходимо спрятать трубы в пол. В таком случае КПД радиатора снизится примерно на 15%.

Виды радиаторов для обвязки

Прежде чем приступать к созданию отопительной системы и перед тем, как соединить батареи отопления, необходимо определить, какие именно типы радиаторов вы хотите использовать. На сегодняшний день существует огромное количество видов батарей. Они могут различаться по:

материалу;

принципу, как подсоединить батарею отопления;

методу крепления к стене.

Сегодня наиболее распространенными являются следующие виды радиаторов:

стальные панельные батареи – являют собой относительно тонкую панель из плоских стальных пластин. Как правильно подключить радиатор отопления такого вида? Радиаторы такого типа подключаются боковым либо нижним способом.

Стальные панельные батареи

секционные радиаторы. Облегченная секционная модель, выполненная из алюминия (существуют также биметаллические радиаторы данного типа). Как правильно соединить батареи отопления в таком случае? Подключать такие батареи можно несколькими секциями или же по одной. Для таких радиаторов лучше всего использовать полипропиленовые трубы, тип подключения – боковое.

Секционные алюминиевые радиаторы

О подключении биметалла в статье: Подключение биметаллических радиаторов отопления.

Примечательно, что в последнее время в квартирах с центральным отоплением все чаще устанавливают биметаллические батареи, отказываясь от чугунных. Причина такого изменения вызвана целым рядом причин. Прежде всего, чугунные радиаторы являются более тяжелыми и громоздкими. Кроме того, из-за некачественной воды, используемой в качестве теплоносителя отопительной системы, в таких радиаторах достаточно быстро возникает осадок, появляется песок и ржавчина – а эти факторы в значительной степени способствуют снижению теплоотдачи радиаторов. С биметаллическими радиаторами таких проблем не возникает.

Главное – соблюдение всех правил при монтаже

Важно помнить – если у вас проложен медный трубопровод, то к нему можно подключать и стальные, и алюминиевые радиаторы. А в случае если трубопровод из обычных труб – разрешено устанавливать только алюминиевые батареи

Виды систем отопления

Монтаж отопительных систем выполняется разными способами. Но основным узлом является установка, производящая тепло. С ее помощью формируется температурный режим теплового носителя, который естественным или принудительным циркулированием передается в тепловые приборы.

Условно такая сеть делится на два вида, так как собирается с помощью однотрубной либо двухтрубной развязки

Первый вариант можно смонтировать самостоятельно, а для второго вида придется выполнять сложные расчеты, принимая во внимание массу рабочих параметров всех технических узлов

Однотрубная

Данный вид монтажа используется давно. Значительная экономия образуется из-за отсутствующих стояков обратной передачи теплового носителя.

Принцип работы простой. Теплоноситель передается по одной замкнутой системе, в состав которой входит отопительная установка и приборы. Обвязка выполнена одним общим контуром. Для обеспечения передачи теплоносителя используется гидравлический насос.

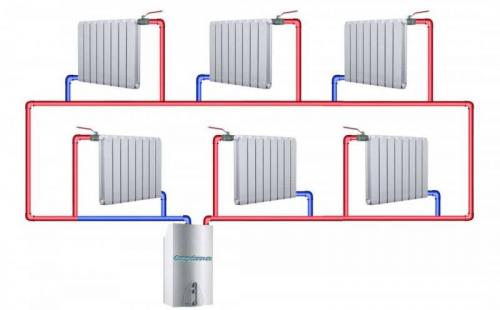

Как выглядит однотрубная система отопления

Схематично однотрубная отопительная система делится на:

вертикальную – применяется в многоэтажных зданиях;

горизонтальную – рекомендуется для частных домов.

Оба вида не всегда дают нужный эффект в работе. Последовательно соединенные радиаторы не всегда можно отрегулировать, чтобы во всех помещениях было одинаково тепло.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/shemy-podklyucheniya-radiatorov-otopleniya-chto-neobhodimo-dlya-montazha

Подключение радиаторов отопления по диагонали. Однотрубный

Однотрубное подключение радиаторов относят к самым дешевым способам обогрева помещений, для его реализации тепло подается последовательно в каждый из обогревателей. С выхода последнего по обратке рабочее тело поступает в котел и после нагрева снова направляется в радиаторы отопления, совершая круговое циклическое движение.

Однотрубная система широко применяется как в многоэтажках, так и в индивидуальном строительстве при обогреве коттеджей и дач. К ее преимуществам относят минимальный расход материалов, существенным недостатком является неравномерный нагрев — к радиатору, самому последнему в цепи, поступает жидкость с наименьшей температурой.

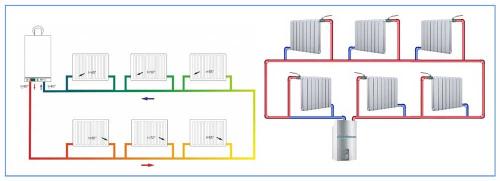

Рис. 2 Соединение радиаторов в однотрубной системе по схеме ленинградка

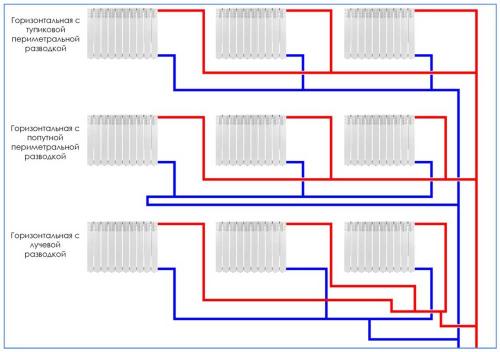

Решить проблему неравномерного прогрева в однотрубной разводке помогают различные инженерные решения, которые с одинаковой эффективностью используют в коммунальном и индивидуальном домостроении. Правильное подключение радиаторов отопления при однотрубной системе состоит в выборе одной из двух популярных схем ленинградки — с подсоединением отводов внизу или по диагонали.

В ленинградке реализовано последовательное подключение радиаторов отопления следующим способом: трубопровод проходит внизу у пола от выхода ко входу котла, делая замкнутую петлю, а все теплообменники подключаются к ней параллельно через нижние (верхние) входные и выходные фитинги.

Подключение радиатора к однотрубной системе отопления с байпасом широко применяется в многоквартирных и частных домах, для его реализации задействуют входной и выходной батарейные фитинги с одной стороны, а между подающей и обратной трубой врезают вертикальную перемычку небольшого диаметра (байпас на рис. 9 слева).
