Единичные системы водяного отопления, в которых циркулировала горячая вода, нагреваемая в котлах, существовали более двух тысяч лет назад в Древнем Риме — одну из таких систем обнаружили археологи во время раскопок города Эфеса. Спустя полторы тысячи лет водяное отопление было вновь изобретено в Европе, в конце XVII века им отапливали теплицы и оранжереи.
Два века назад системы отопления, теплоносителем в которых служила двигающаяся по трубам вода, воспринимались современниками в большей степени негативно — эффективность водяного отопления за отсутствием радиаторов была достаточно низкой. В их качестве использовались змеевики из труб, схожие с конструкцией полотенцесушителей, по сей день устанавливаемых в ванных комнатах.
Первый полноценный радиатор отопления в 1857 году изобрел Франц Карлович Сан-Галли, отлив его из чугуна после ряда неудачных экспериментов, занявших два года. Франц Сан-Галли в возрасте 19 лет переехал из Польши в Россию и обосновался в Петербурге, где вскоре ему посчастливилось найти работу на машиностроительном заводе шотландского инженера Чарльза Берда. Изучив тонкости чугунного литья, Франц решает обзавестись собственной мастерской, которую открывает в 1853 году на Лиговском проспекте. При мастерской имелся салон-магазин, в котором реализовывались металлические кровати, умывальники и камины, а также водопроводные трубы из чугуна и бронзы, произведенные в мастерской Сан-Галли.
Франц Карлович Сан-Галли за работой в своем заводском кабинете
Франц Карлович Сан-Галли за работой в своем заводском кабинете
Однако дела у предприимчивого инженера не шли, его бизнес был убыточным. Франц Карлович ищет выход из сложной финансовой ситуации, он обращает всю свою энергию и способности на разработку улучшений в области систем водяного отопления. И через четыре года с момента открытия собственного дела он создает первый отопительный радиатор из чугуна, названный им Heizkörper (в переводе на русский — горячая коробка). Изобретение Сан-Галли не было похоже на современные чугунные радиаторы — это была труба большого диаметра, имевшая дискообразные выступы, в которые поступала горячая вода. Помимо оригинальной конструкции, схожей с современными отопительными батареями — кстати, это название тоже придумал Франц Карлович — его «горячие коробки» не были частью труб системы отопления, т.е. подсоединялись к ним на местах установки. Изобретатель батарей отопления Сан-Галли не держал технологию их изготовления в секрете и даже наоборот, открыто делился информацией с промышленниками Европы и США.
Батарея отопления в дворцовых теплицах Царского села
Батарея отопления в дворцовых теплицах Царского села
Интересный факт: чугунные , выпущенные на заводе Франца Карловича Сан-Галли в начале XX века и прошедшие несколько реставраций, в настоящее время продолжают исправно работать, отапливая залы Придворной императорской капеллы, расположенной в Санкт-Петербурге.
Чугунные радиаторы характеристики. Характеристики чугунных радиаторов
- Используемый материал устойчив к коррозии.
- За счет устойчивости чугуна к физическим воздействиям, батареи применяют с любым видом теплоносителя. Его максимальная температура может составлять 150 градусов. Отличительной чертой служит устойчивость к окислению, ведь чугун не реагирует при соприкосновении с водой, даже если кислотно-щелочной баланс доходит до отметки 9-10 по Ph.
- Превосходно аккумулирует тепло, что повышает его теплоотдачу, если сравнивать с другими материалами. Чугунные батареи сохраняют тепло продолжительное время после отключения подачи теплоносителя.
- Долговечность приборов отопления до 30 лет. При правильных установке и уходе, климатическая техника живёт дольше отведенного срока.
- Толстые стенки – причина, по которой чугунные радиаторы проживают долгую жизнь.
- Число секций может быть разнообразным, чтобы добиться нужного уровня обогрева.
- При повреждении одной секции, заменяют только её, а не всю батарею.

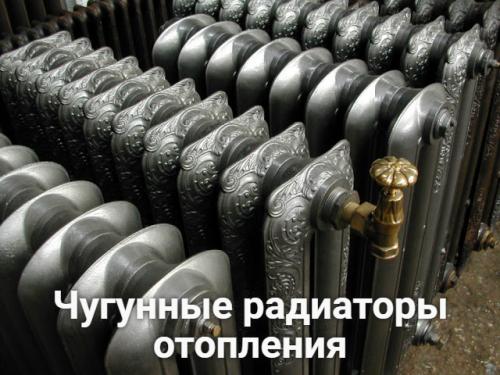

Дизайн современных приборов отопления отличается от привычных старых «гармошек», которые стоят в некоторых квартирах. Популярны устройства, созданные при помощи художественного литья, выполненные в ретростиле.
Подходят для трёх видов подключения.
- Нижний. При таком подключении трубы присоединяются к нижним выходам с двух сторон. Минус нижнего подключения – малая циркуляция.
- Боковой. Такой способ подключения предусматривает максимальную циркуляцию теплоносителя, так как трубы подсоединяются к крайней секции в нижний и верхний выходы одной стороны.
- Верхний. Трубы подсоединяются к верхним выходам крайних секций. Циркуляция при таком подключении гораздо выше, чем при нижнем.
Чугунные радиаторы отливаются из сплава однородной массы, предназначенного для эксплуатации в системах отопления многоквартирных домов. Секции изготавливают отдельно и соединяют, используя инженерные прокладки и ниппели для герметичности.
Заявленная в технических характеристиках мощность отопителя практически всегда разнится с фактической. Связано это с проведением испытаний радиатора в лабораторных условиях, отличающихся от реальных.
Нагретый теплоноситель поступает по трубам отопительной системы в отсеки радиатора и нагревает воздух в помещении, отдавая тепло.

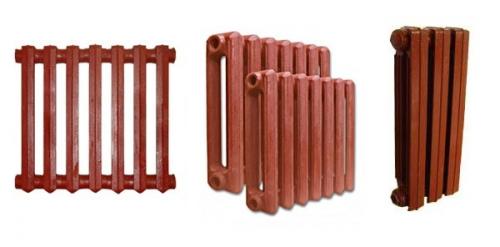

Чугунные батареи советские. Чугунные радиаторы отопления — характеристики, срок службы и монтаж
Казалось бы, пришедшие в обиход ещё в 1857 году чугунные радиаторы отопления уже должны «уходить в прошлое». По крайней мере изготовители биметаллических и алюминиевых устройств в этом уверены. Однако эти старые, но проверенные временем конструкции готовы удивлять своих владельцев работоспособностью, креативным дизайном и другими характеристиками. Поэтому радиаторы отопления из чугуна заслуживают отдельного рассмотрения, о них в статье нам расскажет мастер сантехник .
Технические характеристики
Чугун является классическим материалом для производства отопительных приборов. Как раз из него были изготовлены первые батареи дореволюционного времени, некоторые из которых продолжают исправно действовать и в наше время. У чугунных радиаторов продолжительное время не было альтернативы. В Советском союзе стальные батареи-конвекторы принялись активно устанавливать в центральной отопительной системе лишь с 70-х годов.

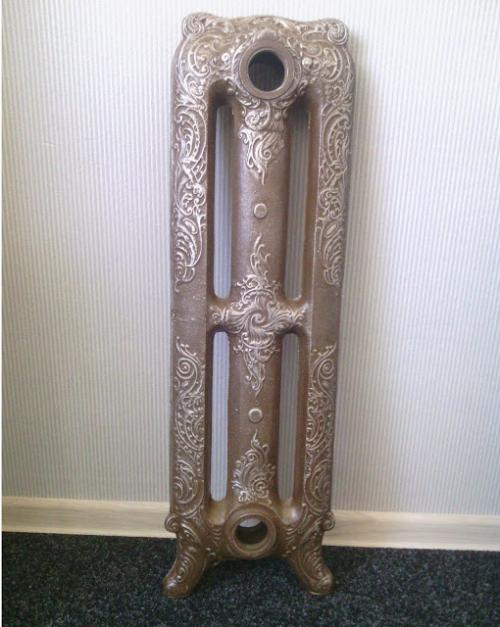

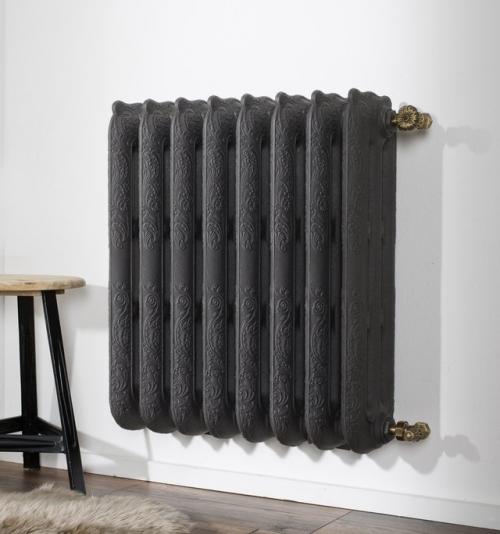

Чугунные батареи изготавливаются методом литья. Улучшение технологий дало возможность повысить качество поверхности, и нынешнее устройство отопления в промышленном исполнении смотрится не хуже популярных радиаторов из иных материалов. Но самым эстетичным является внешний вид батарей из чугуна, реализованных по технологии художественного литья – подобные приборы могут стать изюминкой любого помещения.

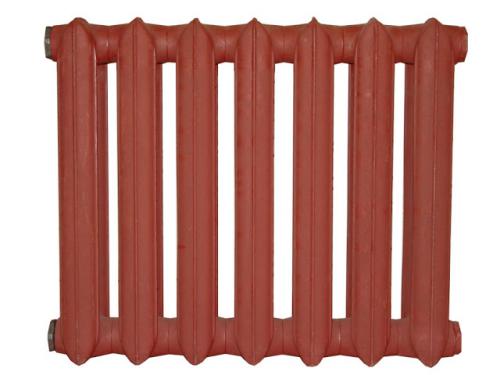

Каждая батарея, подобно конструктору, собирается из нескольких одинаковых сегментов. Их отливают в заводских условиях из серого чугуна. Каналы, по которым проходит горячая вода, могут иметь эллипсовидную либо круглую форму. На стадии сборки секции связываются одна с другой посредством ниппелей, а участки стыковки подвергаются дополнительной герметизации. Для этого используются термостойкие паронитовые либо резиновые прокладки.
Чугунные батареи отопления от различных производителей отличаются по следующим характеристикам.

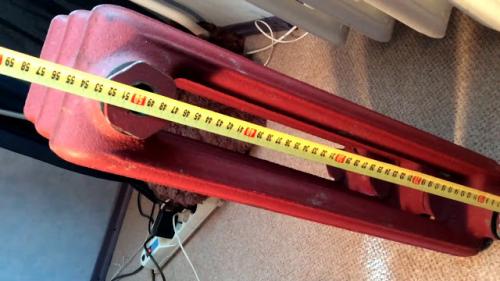

Они могут иметь разную ширину (в зависимости от численности секций) и высоту. Ширина батареи зависит от площади отапливаемого помещения, числа окон в нем, толщины внешних стен, поскольку чем больше секций применяется, тем большее количество тепла отдаст батарея. Если говорить о высоте, то она может варьироваться от 35 сантиметров до 1,5 метров. Нельзя не затронуть и такой показатель, как глубина батареи, потому что от него зависит то, насколько гармонично будут смотреться в интерьере комнаты эти изделия из чугуна. Глубина может иметь величину от 50 до 140 сантиметров и больше.
Мощность и теплоотдача являются самыми основными параметрами чугунных отопительных приборов. Производители в технической документации указывают ее для одной секции. Средняя мощность секции радиатора равняется 160 Вт. По отдаче тепла чугунные батареи раза в два проигрывают биметаллическим и алюминиевым аналогам. Но это несовершенство компенсируется небольшой инертностью.
Чугун намного дольше способен удерживать тепло и источать полезную энергию. Наибольший эффект от чугунных отопительных приборов проявляется в системах отопления с естественной циркуляцией (ЕЦ) теплоносителя .
Вес каждой секции составляет от 3 до 7 кг. Численность секций может быть различной. Масса зависит от конкретной модификации и параметров обогреваемого помещения. После установки радиатора можно добавлять или убавлять секции по необходимости. Высота секции составляет – 37-57 см, ширина 8-10 см, глубина – 7-12 см. Объем внутренней полости может равняться от 0,7 до 1,5 литра.
Рабочее (или наибольшее избыточное давление) являет собой нагрузку, с которой теплоноситель оказывает воздействие в процессе постоянной циркуляции по системе отопления. Обычно этот показатель колеблется в границах от 6 до 10 атмосфер. Как правило, за нормальную нагрузку принимается наибольшее избыточное давление, соответствующее 9 атмосферам.
Максимальное (или опрессовочное) давление характеризует, какую предельную нагрузку способна выдержать батарея из чугуна во время возникновения непредусмотренного гидравлического удара . Когда осуществляется испытание отопительной системы, внутри магистралей формируется такая нагрузка, которая наиболее подогнана под опрессовочную. Обычно у современных модификаций опрессовочное давление находится в границах от 12 до 18 атмосфер.
