Какой радиатор выбрать алюминиевый или медный. Преимущества и недостатки медного радиатора

Какой радиатор выбрать алюминиевый или медный. Преимущества и недостатки медного радиатора

Сегодня для изготовления медного радиатора используют только самую чистую медь: по требованиям технологии количество примесей не должно превышать 0,1%. Такой подход обеспечивает следующие преимущества:

1. Высокая теплопроводность материала, обуславливающая столь же высокую теплоотдачу.
2. Хорошая прочность, позволяющая прибору работать в системах с высоким давлением – до 16 атм.
3. Высокая устойчивость против коррозии.
4. Способность сохранять рабочие качества при температурах теплоносителя до 250 градусов.

Подключить медный радиатор к трубопроводу можно как посредством резьбового соединения, так и с помощью пайки. Благодаря такой универсальности стоимость монтажных работ удается значительно снизить.

Медный радиатор отопления

Еще одно важное достоинство меди – высокая пластичность при низких температурах. Если заполненная система отопления подвергнется замерзанию, то медные элементы только деформируются, но не лопнут.

Радиаторы из меди, в отличие от стальных приборов, не боятся воздействия солей хлора, которые в наших отопительных системах весьма часто встречаются в довольно обильном количестве.

Все перечисленные достоинства обуславливают долговечность данной разновидности отопительных приборов.

Вместе с тем, покупателю следует учитывать и некоторые недостатки:

1. Высокую стоимость – медный радиатор стоит примерно в 4 раза больше стального.
2. Не допускается одновременное соединение таких приборов с оцинкованными стальными трубами по ходу движения рабочей среды – возникающая в этом случае электрохимическая реакция может вызвать разрушение материала.
3. Нежелательно применение медных батарей в системах, где теплоноситель содержит большое количество солей жесткости либо имеет высокую кислотность.

Проблем удастся избежать, если присоединение медных батарей к стальным трубам осуществлять посредством латунных переходников.

Какой радиатор лучше медный или алюминиевый ВАЗ-2107. Назначение и принцип работы радиатора отопителя ВАЗ-2107

Источником тепла в системе отопления автомобиля ВАЗ-2107 служит жидкость, которой заполнена система охлаждения. Конструкция системы охлаждения выполнена таким образом, что радиатор печки является частью её общего контура. Принцип работы радиатора состоит в том, что воздушные потоки, проникая в автомобиль через воздухозаборник на капоте, поступают в отопительный отсек, где нагреваются радиатором печки и движутся далее по воздухопроводам в салон.

Радиатор отопителя ВАЗ-2107 является ключевым элементом системы отопления автомобиля

Степень подогрева воздуха, направляемого в салон автомобиля, зависит от температуры охлаждающей жидкости и положения заслонки крана печки. Регулировать положение крана можно с помощью верхнего ползунка механизма управления системой отопления: крайнее левое положение ползунка означает, что кран закрыт и печка не работает, крайнее правое — кран открыт полностью.

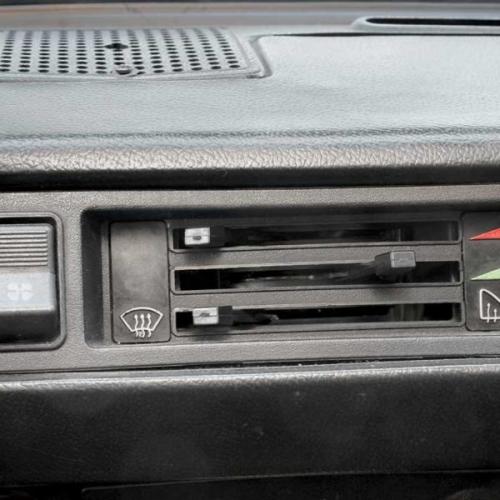

Регулировать положение крана можно с помощью верхнего ползунка механизма управления системой отопления

Первоначально радиаторы отопителя ВАЗ-2107 (и других «классических» моделей) изготавливались исключительно из меди. В настоящее время многие автовладельцы в целях экономии средств устанавливают алюминиевые радиаторы печки, которые, хотя и стоят дешевле медных, имеют худшие показатели теплоотдачи. Алюминиевый радиатор не всегда справляется с большим потоком морозного воздуха, попадающего в воздухозаборник при движении по трассе, и салон в этом случае прогревается недостаточно.

Радиатор отопителя может быть двух или трёхрядным . Теплообменник имеет горизонтальное положение и размещается в специальном пластмассовом корпусе. Крепится к корпусу радиатор двумя саморезами, кран вмонтирован в подводящий патрубок. Конструкционно радиатор состоит из:

• системы трубок, расположенных в сотах-рёбрах, улучшающих теплоотдачу;
• бачков входа и возврата;
• подводящего и отводящего патрубков.

Сечение трубок может быть круглым или квадратным . Круглые трубки легче изготовить, но теплоотдача таких изделий ниже, чем у квадратных, поэтому внутри круглых трубок размещают так называемые турбулизаторы — спиралевидные пластиковые полоски, способствующие увеличению показателей теплоотдачи за счёт завихрения и перемешивания хладагента. В плоских трубках турбулентность создаётся за счёт их формы, поэтому дополнительные элементы здесь не требуются.

Размеры трёхрядного медного радиатора ШААЗ составляют:

• длина — 254 мм;
• ширина — 67 мм;
• высота — 184 мм.

Вес изделия — 2,2 кг.

Двухрядный алюминиевый радиатор может иметь другие габариты.

Источник: https://alyuminievye-radiatory.aystroika.info/novosti/teplootdacha-alyuminiya-i-medi-teploprovodnost-i-plotnost-alyuminiya

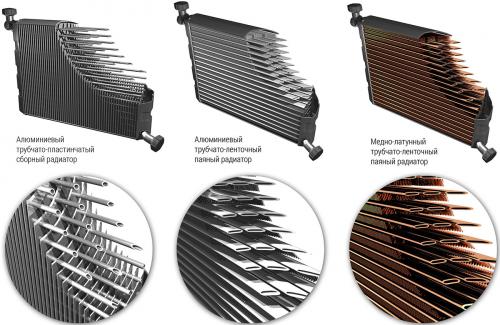

Какой радиатор охлаждения лучше трубчатый или пластинчатый. Трубчатые и пластинчатые

С детства помню, что грибы бывают трубчатые и пластинчатые — к примеру, подберезовики и сыроежки. Примерно такая же терминология применяется и в радиаторном мире. Два основных вида радиаторов систем охлаждения — это сборные трубчато-пластинчатые, а также паяные (несборные) трубчато-ленточные. Какие лучше? Давайте разбираться.

Начнем с подберезо… простите, с трубчато-пластинчатых изделий. Больше всего мне понравилось то, что внутрь трубок при производстве вставляют так называемые турбулизаторы. Это закрученные спиралью узкие и длинные пластмассовые пластины, благодаря которым жидкость не проносится вдоль трубки на всех парáх, а совершает сложное движение по спирали, что способствует лучшему теплообмену. А вообще процесс начинают с вырубания охлаждающих пластин из ленты (отечественной, кстати говоря!). Затем полученные пластины надевают на трубки, после чего применяют — необычный термин! — дорнование.

Дорнование трубок необходимо для исключения воздушного зазора между трубками и ламелями (пластинами).

Завальцовка концов опорных доньев на края пластиковых бачков.

Дорн — это один из героев Чехова, но тут он точно ни при чем. Так называется стержень, который проталкивают внутрь трубок, увеличивая таким образом их наружный диаметр. Далее на концы трубок устанавливают опорные донья с уже вложенными резиновыми прокладками и концы трубок развальцовывают.

На оба опорных дна монтируют пластмассовые бачки, которые крепят загибанием лапок. Получившиеся радиаторы проверяют избыточным давлением более 2 бар, при этом специальный стенд регистрирует малейшее падение давления. Прошедший испытания радиатор получает индивидуальный номер.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/kakoy-radiator-luchshe-alyuminievyy-ili-mednyy-mednyy-ili-alyuminievyy-radiator-pechki-dlya

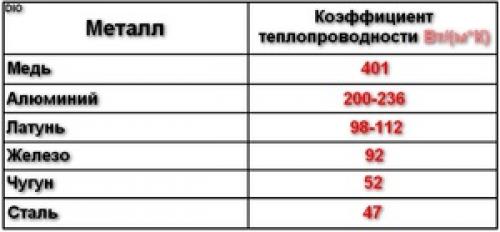

Какой металл лучше отводит тепло. Теплопроводность стали, алюминия, латуни, меди

Перед тем как работать с различными металлами и сплавами, следует изучить всю информацию, касающуюся их основных характеристик. Сталь является самым распространенным металлом и применяется в различных отраслях промышленности. Важным ее показателем можно назвать теплопроводность, которая варьируется в широком диапазоне, зависит от химического состава материала и многих других показателей.

Что такое теплопроводность

Данный термин означает способность различных материалов к обмену энергией , которая в этом случае представлена теплом. При этом передача энергии проходит от более нагретой части к холодной и происходит за счет:

1. Молекул.
2. Атомов.
3. Электронов и других частиц структуры металла.

Теплопроводность нержавеющей стали будет существенно отличаться от аналогичного показателя другого металла — например, коэффициент теплопроводности меди будет иным, нежели у стали.

Для обозначения этого показателя используется специальная величина, именуемая коэффициентом теплопроводности. Она характеризуется количеством теплоты, которое может пройти через материал за определенную единицу времени.

Показатели для стали

Теплопроводность может существенно отличаться в зависимости от химического состава металла. Коэффициент данной величины у стали и меди будет разным. Кроме этого, при повышении или уменьшении концентрации углерода изменяется и рассматриваемый показатель.

Существуют и другие особенности теплопроводности:

Для стали, которая не имеет примесей, значение составляет 70 Вт/(м* К).
1. У углеродистых и высоколегированных сталей проводимость намного ниже. За счет увеличения концентрации примесей она существенно снижается.
2. Само термическое воздействие также может оказывать воздействие на структуру металла. Как правило, после нагрева структура меняет значение проводимости, что связано с изменением кристаллической решетки.

Коэффициент теплопроводности алюминия значительно выше, что связано с более низкой плотностью этого материала. Теплопроводность латуни также отличается от соответствующего показателя стали.

Влияние концентрации углерода

Концентрация углерода в стали влияет на величину теплопередачи:

Низкоуглеродистые стали имеют высокий показатель проводимости. Именно поэтому они используются при изготовлении труб, которые затем применяются при создании трубопровода системы отопления. Значение коэффициента варьирует в пределе от 54 до 47 Вт/(м* К).
1. Средним коэффициентом для распространенных углеродистых сталей является значение от 50 до 90 Вт/(м* К). Именно поэтому подобный материал используется при изготовлении деталей различных механизмов.
2. У металлов, которые не содержат различных примесей, коэффициент составляет 64 Вт/(м* К). Это значение несущественно изменяется при термическом воздействии.

Таким образом, рассматриваемый показатель у легированных сплавов может меняться в зависимости от температуры эксплуатации.

Значение в быту и производстве

Почему важно учитывать коэффициент теплопроводности? Подобное значение указывается в различных таблицах для каждого металла и учитывается в нижеприведенных случаях:

При изготовлении различных теплообменников. Тепло является одним из важных носителей энергии. Его используют для обеспечения комфортных условий проживания в жилых и иных помещениях. При создании отопительных радиаторов и бойлеров важно обеспечить быструю и полную передачу тепла от теплоносителя к конечному потребителю.
1. При изготовлении отводящих элементов. Часто можно встретить ситуацию, когда нужно провести не подачу тепла, а отвод. Примером назовем случай отвода тепла от режущей кромки инструмента или зубьев шестерни. Для того чтобы металл не терял свои основные эксплуатационные качества, обеспечивается быстрый отвод тепловой энергии.
2. При создании изоляционных прослоек. В некоторых случаях материал не должен проводить передачу тепловой энергии. Для подобных условий эксплуатации выбирается металл, который обладает низким коэффициентом проводимости тепла.

Определяется рассматриваемый показатель при проведении испытаний в различных условиях. Как ранее было отмечено, коэффициент проводимости тепла может зависеть от температуры эксплуатации. Поэтому в таблицах указывается несколько его значений.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/kak-otlichit-mednyy-radiator-ot-alyuminievogo-radiator-pechki-mednyy-ili-alyuminievyy-mnenie

Медь и алюминий в системе охлаждения. #1 Точмаш 23

Отправлено

Устройство

Радиатор: основа автомобильных систем охлаждения

На любом современном автомобиле можно встретить несколько деталей для охлаждения или нагрева жидкостей и газов, используемых в различных системах - радиаторов. Все о радиаторах, их существующих типах, конструкции и принципе работы, а также о подборе и замене этих деталей — узнайте из данной статьи.

Что такое радиатор?

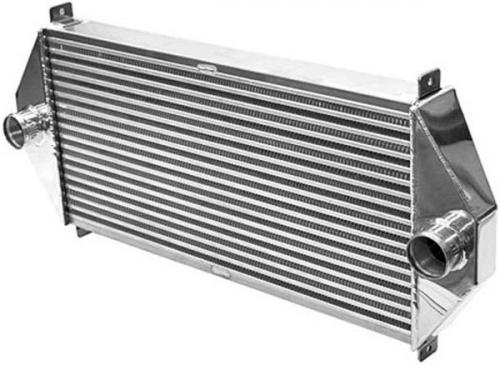

Радиатор — узел систем охлаждения различных агрегатов транспортных средств (двигателя, масла, отопителя салона, кондиционера, интеркулера и других); воздушный или жидкостный теплообменник, состоящий из ряда тонких трубок и резервуаров, обеспечивающий охлаждение протекающей жидкости набегающим потоком воздуха или жидкости.

В транспортных средствах присутствует как минимум один агрегат, требующий отвода тепла в процессе работы — двигатель. Во многих автомобилях также есть отдельные механизмы и системы, для нормального функционирования которых необходимо организовать охлаждение — система смазки двигателя или коробки передач, система охлаждения наддувного воздуха (интеркулер), система кондиционирования и другие. Наконец, в любой машине есть система отопления салона, для работы которой необходимо отбирать часть тепла от двигателя и направлять его в салон. Во всех этих системах присутствует похожая по конструкции и работе деталь — радиатор или теплообменник.

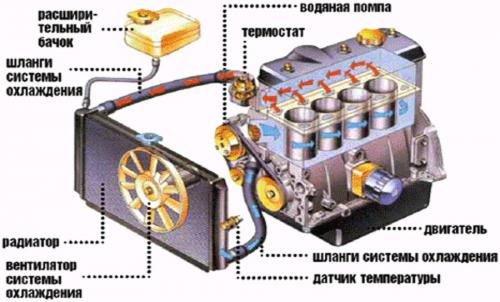

Система охлаждения двигателя и место радиатора в ней

На радиаторы возлагается несколько функций:

• Отвод тепла от протекающей внутри радиатора среды (жидкости или газа) и отдача его в атмосферу;
• В радиаторах системы охлаждения ДВС — возможность добавления и слива жидкости в систему (за счет наличия заливной пробки и сливного крана);
• Также в радиаторах системы охлаждения ДВС — выравнивание давления в системе и в атмосфере, а также сброс чрезмерного давления через встроенный клапан;
• В радиаторах-испарителях системы кондиционирования — расширение рабочей среды (фреона) и понижение ее температуры;
• В радиаторах отопителей — отвод тепла от охлаждающей жидкости в салон автомобиля.

При этом любой радиатор обеспечивает теплообмен между различными средами (жидкостями, жидкостью и воздухом, газами), за счет чего достигается охлаждение одних сред и нагрев других. Все радиаторы важны для нормального функционирования отдельных систем автомобиля, в отдельных случаях радиатор в принципе делает возможной эксплуатацию транспортного средства. Поэтому неисправный теплообменник необходимо отремонтировать или заменить, но прежде, чем идти в магазин за новой деталью, необходимо разобраться в типах, конструкции и особенностях работы автомобильных радиаторов.

Типы и устройство автомобильных радиаторов

Все автомобильные радиаторы имеют принципиально одинаковую конструкцию, в которой можно выделить три части:

• Бачок с подводящим патрубком;
• Сердцевина;
• Бачок с отводящим патрубком.

Сердцевина — это система труб и пластин, которая является теплообменником. Бачки служат для подвода и отвода рабочей среды из сердцевины, они могут располагаться сверху и снизу или по бокам от сердцевины. На некоторых типах радиаторов бачки как таковые отсутствуют.

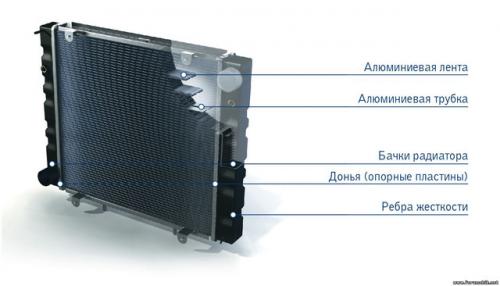

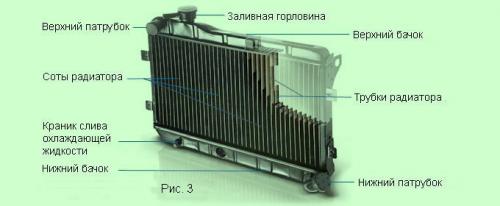

Общее устройство автомобильного радиатора

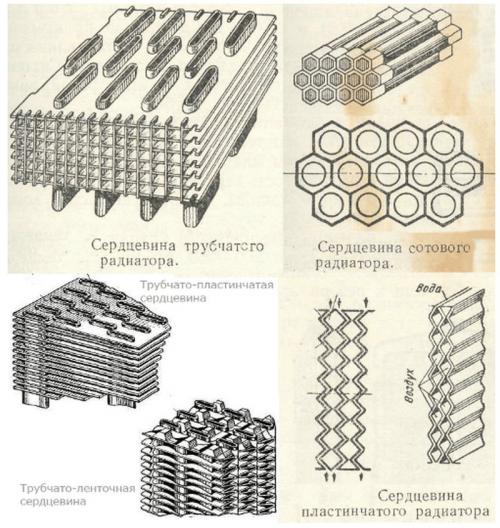

Основные конструкции автомобильных радиаторов

По конструкции сердцевины радиаторы делятся на два типа:

• Трубчатые;
• Пластинчатые.

В радиаторах с трубчатой сердцевиной теплообменник выполнен в виде системы труб круглого или овального сечения, которые для лучшей отдачи тепла окружены металлическими пластинами того или иного типа. В радиаторах с пластинчатой сердцевиной теплообменник выполнен в виде зигзагообразных трубок плоскоовального сечения, которые за счет большой площади поверхности не нуждаются в дополнительных металлических пластинах.

В свою очередь, трубчатые радиаторы делятся на две больших группы:

• Трубчато-пластинчатые;
• Трубчато-ленточные.

Сердцевина трубчато-пластинчатых радиаторов выполнена в виде системы трубок круглого или овального сечения, помещенных в пакет широких металлических пластин. Такой теплообменник имеет большую площадь поверхности, которая хорошо отдает тепло набегающему потоку воздуха и обеспечивает эффективное охлаждение протекающей по радиатору жидкости.
