Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.

В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:

• естественным;
• принудительным.

Контура с естественным движением воды просты и надёжны, но для их эффективного использования нужна правильно построенная система. Для второго же способа используется насосное оборудование, которое, создавая давление, заставляет воду перемещаться.

В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.

Любой из этих видов котлов может использоваться в системе отопления частного дома без насоса, но наиболее популярным является газовый и твердотопливный.

По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной . Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.

Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.

Система отопления с естественной циркуляцией и насосом. Отопительная система закрытого типа в частном доме

Проектирование частного дома подразумевает расчет схемы отопительной системы, которая бывает открытой и закрытой (предполагающей установку расширительного бака). Второй вариант считается наиболее предпочтительным у владельцев коттеджей, так как дает возможность существенно экономить на потреблении ресурсов. Основное преимущество подобной системы заключается в том, что теплоноситель не контактирует с воздухом, значит, не подвергает оборудование коррозии.

Особенности и разновидности

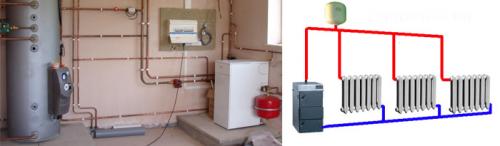

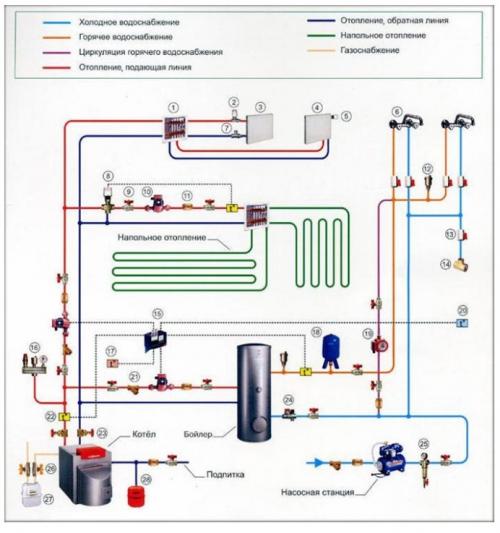

Главным элементом системы отопления закрытого типа является котел, к которому подведены трубопровод. Также устанавливается бачок и циркуляционный насос. Обычно такой способ обогрева подразумевает, что носитель движется по трубам принудительно. Это энергозависимый метод, так как устройства работают от электричества. При отключении света необходимо позаботиться о продолжении деятельности в штатном режиме. Для этого устанавливают специальный переходник – байпас, который блокирует насос и преобразует в закрытую систему отопления с естественной циркуляцией.

Если речь идет об однотрубном варианте обогрева, важно обеспечить равномерное распределение носителя по радиаторам в частном доме. От котла по всем помещениям пускают трубу, к которой монтируют батареи. Без работы насоса горячими будут только элементы, находящиеся в непосредственной близости от нагревателя. В остальных комнатах сохранится холодный воздух. Эту проблему решает закрытая система отопления с принудительной циркуляцией. Благодаря схеме, создается давление, при котором носитель получает определенную скорость, достаточную для обеспечения всех радиаторов.

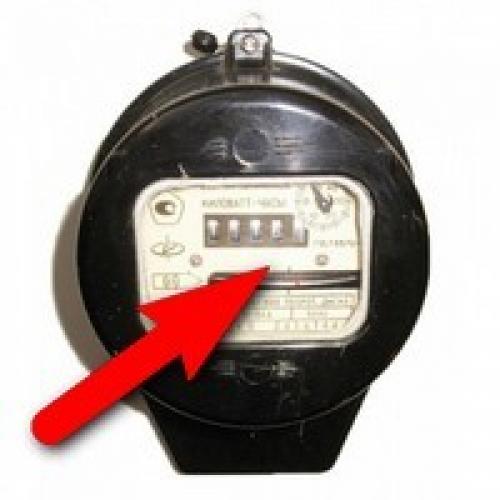

Хитрый счетчик, сберегающий электроэнергию
Окупается за 2 месяца!

В двухтрубном варианте подход также является рациональным, особенно для обслуживания больших площадей. Такой вид отопления подразумевает подключение двух параллельных магистралей. По одной горячая жидкость расходится по батареям под давлением в случае, если действует принудительно. По другой трубе охлажденный носитель возвращается в котел, минуя расширительный бак.

Существует горизонтальная и вертикальная разводка магистрали. Первый тип подразумевает объединение всех батарей в единую линию, подключенную к общему стояку. Чаще всего такой способ применяется в многоквартирных зданиях. Второй вариант считается более эффективным, обычно монтируется в частном доме. Подводящие трубы расположены сверху, что обеспечивает хорошую теплоотдачу при закрытых системах.

От объема носителя зависит величина бачка. Параметр должен составлять 10% от всего оборудования для отопления. Котлы с автоматикой позволяют контролировать процессы, регулировать давление и температуру. Датчик от перегрева активирует предохранительный клапан в момент закипания жидкости, оберегая технику от поломок. Таким же образом работает аппаратура от промерзания.

Система отопления ленинградка без насоса. Система отопления ленинградка: как она выглядит со стороны

Если отвечать на вопрос, что такое система отопления ленинградка, то можно сказать так – это однотрубная система отопления, в которой нет ни подачи теплоносителя, ни обратки. Его ток осуществляется по замкнутому в «кольцо» контуру, на который устанавливаются отдельные отопительные приборы – благодаря этому отопление частного дома ленинградка своими руками собирается очень просто. Подключаете к котлу магистраль (например, к подаче), тянете ее по всей комнате, попутно устанавливая батареи, и возвращаете назад к котлу, подключая к его обратному патрубку.

Следует понимать, что и обратка и подача батареи врезаются в одну и ту же трубу – именно этот момент обуславливает все достоинства и недостатки системы в целом. Об этом мы поговорим немного позже, а пока вернемся к конструктивным особенностям системы – их не очень много.

Система отопления ленинградка в частном доме может быть собрана различными способами – в некотором роде ее можно даже классифицировать по нескольким признакам.

• С цельной или разорванной в районе батарей магистралью. Попросту говоря, с перемычкой или без нее. Что дает наличие этой перемычки? Правильное распределение потока теплоносителя и возможность регулировки как отдельно взятых батарей, так и системы в целом. Устанавливая в магистраль (между подводками к батареям) кусок трубы меньшего диаметра, вы разделяете поток на две части, одна из которых движется дальше по магистрали, а вторая проходит через батарею. Теперь, установив на подводках к батареям краны, вы получаете возможность уменьшать или увеличивать ток второго потока, что очень важно для такой системы – уменьшая количество теплоносителя, проходящего через батарею, вы оставляете больше тепловой энергии для следующих в цепи отопительных приборов. По сути, с помощью регулировки этих кранов можно добиться равномерной работы всех батарей, чего невозможно сделать при разорванной системе отопления ленинградка. Она годится разве что для небольших домов, с количеством батарей не более десятка – по аналогии можно понять, что теплоноситель в таких системах отопления движется последовательно через каждый отдельно взятый прибор отопления, теряя с каждым шагом все больше и больше тепла. Последним достается его очень мало.

Самотечная система отопления с насосом. Потери энергии и обеспечение движения жидкости

Какие нужны условия для обеспечения циркуляции теплоносителя:

• Для самотека обязательно нужен специальный котел, его отличают отверстия большого диаметра для входной и выходной трубы.
• Наличие чердака, где необходимо разместить расширитель.
• Трубы диаметром от 1,5 дюймов (примерно 40 мм).
• Средняя линия радиаторов должна быть выше средней линии котла.
• Котел должен размещаться в приямке, ниже уровня пола примерно на 20-30 см. Это условие необходимо, чтобы «обратка» там, где она пересекает дверные проемы, лежала ниже и на уровне порога.

Соблюдение условий – это отсутствие потерь энергии и обеспечение беспроблемной циркуляции жидкого теплоносителя.

Напор воды в самотёчной системе рассчитывается по обычной кольцевой схеме. По одной вертикали проходит восходящая тяга от котла, суммарный вес столба теплоносителя с соответствующими температурами. На второй вертикали отложен падающий участок с остывающей водой и указанным весом столба с соответствующей температурой. То есть разница весов двух половин и есть искомый циркуляционный напор системы.

При этом не нужно знать ни геометрию сети, ни диаметры труб, а лишь перепад между верхними и нижними точками и перепады температур по вертикальным участкам. Зная гравитационный напор, можно проектировать сеть под него с подбором диаметров и подсчетом сопротивлений.

Считается, что для самотечной системы требуется уклон. Однако это не всегда важно. Эксплуатация отопительной системы возможна и с уклоном, и без. Работа будет происходить за счет нагрева теплоносителя. Хотя, конечно, с уклоном система функционирует лучше.

Уклон важен потому, что на сверхнизких скоростях потока по трубопроводу больших диаметров тепловое расслоение возникает не только по длине трубы, но и по вертикальным участкам труб. Разница температур оказывается заметной уже по сечению лежачей трубы.

При малой мощности отопления в период между сезонами возможна ситуация, когда в верхнем лежаке с контруклоном холодная вода будет по обратному уклону стекать обратно в котел по верхней подающей трубе, даже не доходя до радиаторов. Получается некий противоток внутри одной трубы.

Такое явление широко известно по работе радиаторов на 30% мощности при закрытии только верхнего крана в боковой подводке. В этом случае через нижнюю подводку поток теплоносителя идёт внутрь по верхней половине трубы, и наружу идёт холодная вода по нижней части трубы.

Отопление самотеком в частном доме. Что это такое

Если для системы с принудительной циркуляций нужен перепад давлений, создаваемый циркуляционным насосом или обеспеченный подключением к теплотрассе, то здесь картина иная. Отопление естественной циркуляцией использует простой физический эффект — расширение жидкости при нагреве.

Если отбросить технические тонкости, принципиальная схема работы такова:

• Котел нагревает некий объем воды. Так, понятное дело, расширяется и, благодаря меньшей плотности, вытесняется более холодной массой теплоносителя вверх.
• Поднявшись в верхнюю точку отопительной системы, вода, постепенно остывая, самотеком описывает круг по системе отопления и возвращается к котлу. При этом она отдает тепло отопительным приборам и к тому моменту, когда снова оказывается у теплообменника, имеет большую плотность, чем вначале. Далее цикл повторяется.

Полезно: понятное дело, ничто не мешает включить в схему циркуляционный насос. В штатном режиме он будет обеспечивать более быструю циркуляцию воды и равномерный прогрев, а при отсутствии электричества отопительная система будет работать с естественной циркуляцией.

Работа насоса в естественной системе циркуляции.

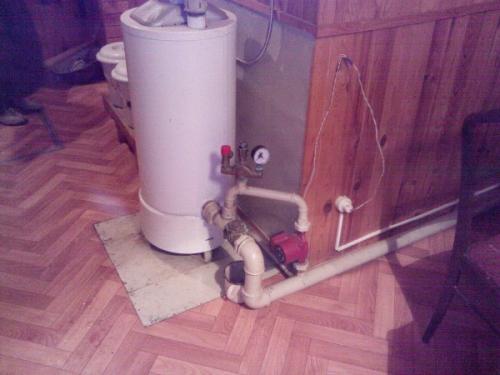

На фото видно, как решена проблема взаимодействия насоса и системы естественной циркуляции. При работе насоса срабатывает обратный клапан, и вся вода идет через насос. Стоит его выключить — клапан открывается, и по более толстой трубе вода циркулирует за счет теплового расширения.

Источник: https://alyuminievye-batarei.aystroika.info/stati/otoplenie-dvuhetazhnogo-doma-s-estestvennoy-cirkulyaciey-osobennosti-otopleniya-s-estestvennoy

Будет ли работать закрытая система отопления без насоса. Преимущества закрытой системы отопления

Из-за того, что открытые системы характеризуются множеством недостатков, популярность закрытой системы отопления только возрастает. В такой системе, как закрытая система отопления без насоса, контакт с воздухом изолируется, поэтому возможность попадания кислорода сводится к минимуму. Для компенсирования расширения теплоносителя следует применять специальные расширительные баки.

Закрытая система отопления без циркуляционного насоса

Когда носитель тепла расширяется при нагреве, он увеличивается в объеме, так, излишек идет именно в бак, а когда остывает – все происходит наоборот. Расширительный бак разделен внутри резиновой мембраной, которая достаточно эластична. Одна из двух частей при разделении служит в качестве воздушной камеры, которая заполнена газом (как правило, азотом), а вторая – водяной камеры, именно сюда идет носитель тепла.

Настенный газовый котел без насоса. Настенные газовые котлы без встроенного циркуляционного насоса

Почему Pechi96.ru:

• Настенные газовые котлы без встроенного циркуляционного насоса в городе Новосибирск только от проверенных производителей;
• Огромный ассортимент и уникальные предложения;
• Квалифицированная помощь в выборе Настенные газовые котлы без встроенного циркуляционного насоса в городе Новосибирск;
• Гибкая система скидок для постоянных покупателей;
• Оперативная и недорогая доставка по Новосибирску.

Подбор по параметрам

Газовый котел Bosch GAZ 6000 W WBN 6000-12 С

В наличии

Артикул: 1004116

Двухконтурный настенный газовый котёл высокой производительности с закрытой камерой сгорания, расширительным баком, жк-дисплеем, индикацией неисправностей для отапливания помещений площадью до 120 кв.м.

Газовый котел Bosch GAZ 6000 W WBN 6000-18 С

В наличии

Артикул: 1004117

Двухконтурный настенный газовый котёл высокой производительности с закрытой камерой сгорания, расширительным баком, жк-дисплеем, индикацией неисправностей для отапливания помещений площадью до 180 кв.м.

Газовый котел Bosch GAZ 6000 W WBN 6000-24 С

В наличии

Артикул: 1004118

Двухконтурный настенный газовый котёл высокой производительности с закрытой камерой сгорания, расширительным баком, жк-дисплеем, индикацией неисправностей для отапливания помещений площадью до 240 кв.м.

Закрытая система отопления с естественной циркуляцией. Принцип работы отопления с естественной циркуляцией

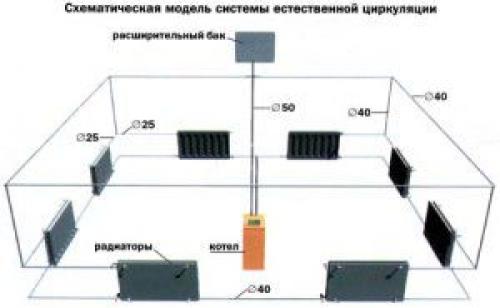

Для работы любой водяной отопительной системы необходимо обеспечить циркуляцию теплоносителя по трубам. Нагреваясь в котле, горячая вода должна поступать в батареи и радиаторы для передачи тепла в помещения дома. Водяная система отопления с естественной циркуляцией не является исключением.
