Панельные радиаторы – это современные отопительные приборы, состоящие из стальных панелей и предназначенные для различных систем отопления в частных домах и квартирах. Для улучшения конвекторной теплоотдачи и увеличения площади передачи тепла внутри панелей размешены специальные стальные ребра, имеющие П-образную форму.

Благодаря этому показатель теплоотдачи возрастает до 50%. Главной особенностью таких изделий считается отсутствие секций, вместо которых лицевая сторона оформлена в виде цельной панели, созданной из двух листов стали толщиной в 1,25 мм.

Иногда встречаются также модели из оцинкованной стали, в которых оребрение пластин выполняется металлом толщиной от 0,04 до 0,5 мм. Снаружи приборы панельного типа проходят грунтование и покраску с помощью порошкового метода. Стандартно радиаторы окрашивают в белый цвет, но можно встретить и цветные панели, изготовленные производителями под заказ.

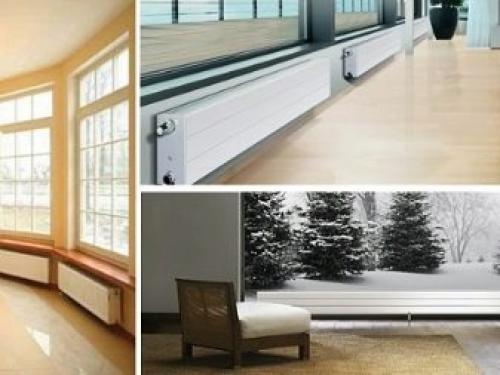

Обычно изделия состоят из двух или трёх панелей, декорированных сбоку и сверху решеткой. В результате этого радиатор приобретает эстетичный вид и оригинально вписывается в любой современный дизайн.

Благодаря тому, что объем панелей небольшой, в ОС наблюдается мгновенный нагрев, так как обмен тепла происходит очень быстро.

Поэтому уже через 15 минут после включения прибора помещение будет теплым, потому что нагрев выполняется не только за счет передачи теплого воздуха, но и путем выделения тепла от самого корпуса.

Панельные радиаторы отлично подходят для эксплуатации в загородных домах , это обусловлено тем, что они рассчитаны на рабочий процесс при низком давлении системы. Что же касается квартир в многоэтажных домах, то в них, как правило, данные устройства устанавливают при наличии автономных систем, так как давление в централизованных системах часто превышает 10 атмосфер. Также панельный вариант не рекомендуется для централизованного отопления, потому что может произойти загрязнение теплоносителя и его выход из строя.

Как выбрать стальные панельные радиаторы отопления. Как рассчитываются стальные радиаторы

Стальные батареи панельного типа считаются новинкой в сфере отопительных бытовых приборов. Их особенностью являются более компактные габариты. Теплоотдача стальных радиаторов по сравнению с обычными секционными радиаторами батареями на порядок выше. В состав конструкции может входить несколько гофрированных металлических панелей(1,2 или 3 шт.). Под панелями понимаются пластины, сквозь которые теплоноситель поступает в систему. Перед тем, как рассчитать панельные радиаторы по мощности, нужно вооружиться информацией об основных разновидностях этих приборов.

Данные из таблицы мощности стальных радиаторов отопления:

1. Трехпанельные. Массивность приборов объясняется наличием 3-х панелей, оснащенных оребрением. Маркируются 33.
2. Двухпанельные. Число пластин сокращено до двух. Маркировка - 22.
3. Двухпанельные плюс одна пластина (21).
4. Однопанельные с одной пластиной. Отличаются небольшой мощностью, легким весом и компактными размерами (11).
5. Только панель без оребрения (10).

Расчет мощности подобных приборов также проводится по площади, только отталкиваются не от квадратного метра, а от кубического.

Требования СНиП:

• В домах из кирпича на 1 м³требуется 34 Ватт.
• В панельных зданиях на 1 м³необходим 41 Ватт.

Держа во внимании эти нормы, можно произвести расчет любого помещения. Знание высоты потолков обязательно.

Пример расчета:

Панельное здание имеет габариты 3,2 на 3,5 метров, при высоте потолка 3 м. Для определения объема нужно перемножить 3,2, 3,5 и 3: в результате получается 33,6 м³. Эта цифра умножается на коэффициент для панельного дома (41). Итог - 1378 Вт. Чтобы получить максимально точное значение, применяют таблицу расчета стальных радиаторов отопления. В ней отображена информация по каждой климатической зоне и характеристикам объекта.

Рейтинг производителей стальных радиаторов. Панельные

Имеют вид двух плоских пластин из перфорированной стали, соединенных между собой методом точечной сварки. Такой способ соединения обеспечивает высокое качество шва, обеспечивает долгий срок службы изделий. Толщина панели – от 1,2 до 2 мм.

Для улучшения теплоотдачи панельные модели комплектуются П-образными ребрами из тонкой листовой стали, установленными в тыльной части. Данные конструкционные элементы выполняют функцию конвекторов, перемещающих разогретые воздушные массы в верхнюю часть помещения.

Обратите внимание: по утверждению производителей средний срок эксплуатации таких батарей может достигать 25 лет. Но чаще всего этот период сокращается из-за плохого качества теплоносителя, в котором присутствуют агрессивные примеси, приводящие к коррозии изделий.

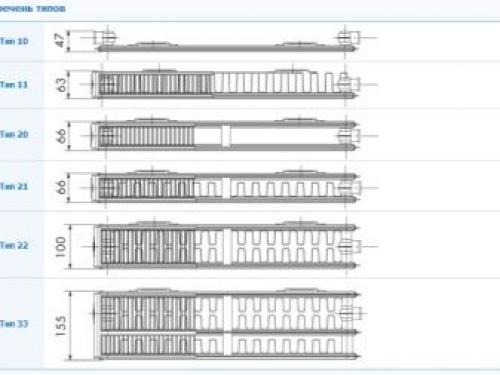

По числу конвекторов и панелей стальные панельные радиаторы делятся на несколько типов, имеющим собственную маркировку, соответствующую числу панелей и конвекторов «змеевиков» в системе. В быту наиболее востребованы изделия типов 22, оборудованные двумя панелями, таким же количеством конвекторов и верхней планкой. Или 33, с тремя панелями, конвекторными оребрениями и верхней решёткой.

Изделия с параметрами 20 или 21 для обогрева жилых помещений не применяются.

К основным характеристикам данных батарей относят мощность и теплоотдачу. Первый показатель определяется с учётом теплопотерь эксплуатируемого здания, утверждённых в нормативной документации. Также учитывается материал дома, тип его кровли, количество комнат, окон. Теплоотдачу рассчитывают, исходя из площади обогреваемой поверхности и количества источников отопления.

Плюсы и минусы

Улучшенная теплоотдача при компактных размерах благодаря совмещению функций обогревателя  с конвектором.

Устойчивость к механическим повреждениям, абразивным веществам.

Разнообразие моделей в широком размерном диапазоне.

Простой монтаж, уход.

Потребность в малом количестве теплоносителя.

Слабая стойкость к гидроударам;

Развитие коррозии при контакте с примесями в теплоносителе.
