Как правильно разобрать чугунную батарею. Разборка радиаторов

Как правильно разобрать чугунную батарею. Разборка радиаторов

Прежде чем начать разборку, необходимо подготовить для выполнения работы инструмент:

1. Ключ, чтобы разобрать батареи (размером 5/4 дюйма для радиаторов старого образца и 1 дюйм — для современных).
2. Ключ разводной (№2 или №3).
3. Кусочек мела.
4. Кусок дюймовой трубы длиной от 500 до 1000 мм.

Заранее подготовить место, чтобы разобрать радиатор, ровную площадку или деревянный щит.

Чтобы разобрать снятый радиатор отопления, кладем его горизонтально на щит. Затем определяем направление резьбы на глухих пробках и их отворачиваем.

Схема разборки чугунных радиаторов.

Схема разборки чугунных радиаторов.Прежде чем начать раскручивать радиатор, нужно отметить длину ключа до выворачиваемого ниппеля. Для этого его кладем сверху на радиатор и совмещаем рабочий наконечник с местом, где планируем открутить стягивающую втулку, и по торцу батареи делаем на стойке ключа мелом круговую отметку. Затем его вставляем в батарею до уровня отметки.

Прежде чем начать вращать ключ, требуется определить направление вращения. Резьба на батарее может быть правая или левая. При вращении ниппеля в одну сторону секции стягиваются между собой, а при вращении в обратную расходятся.

Чтобы определить это направление со стороны, куда вставляется ключ, вворачиваем свободную футорку и по ней определяем направление резьбы.

Если вы определили, что резьба правая (пробка вворачивается по часовой стрелке), значит, чтобы раскрутить батарею ключ требуется вращать против часовой стрелки. А если резьба левая, то в противоположную сторону.

Теперь можно раскрутить радиатор, для чего требуется отвернуть секцию. Вначале необходимо сделав примерно пол оборота «сорвать» резьбу с места одного ниппеля, а затем другого, параллельного первому.

Затем начинаем раскручивать чугунную батарею, соблюдая ширину между секциями примерно 5 мм. Ключ попеременно переставляем с одного ниппеля в другой.

Перепаковка чугунных батарей. Самые распространенные неполадки и их признаки

Хотя чугун отлично переносит несовершенство теплоносителя центрального отопления, а батареи из него имеют достаточно широкие каналы, чтобы в них не скапливался мусор, проблемы могут возникнуть даже у них. И это при том, что этому металлу нет износа. Виновниками того, что лопнула чугунная батарея или в ее стенках появился свищ, могут быть следующие факторы:

• Всем известен большой вес радиаторов из этого металла. Если при монтаже конструкции были использованы не достаточно крепкие кронштейны, или их оказалось мало, со временем она может просесть под своим весом и наклониться. Даже незначительное отклонение всего на пару миллиметров снизит эффективность работы устройства, а если перекос не исправить, то спустя несколько лет в месте, где теплоноситель отсутствует, появится коррозия. Вначале она будет выглядеть как небольшое коричневое пятнышко, которое будет расти с каждым отопительным сезоном, пока на его месте не образуется свищ.
• Репутация «долгожителей» свойственна как старым, так и новым моделям чугунных радиаторов, но при условии, что они монтированы в контур многоквартирного здания не выше шести этажей. Если теплосеть надежная и не «грешит» сильными гидроударами, то их можно устанавливать и в девятиэтажных домах. В противном случае, под сильным напором воды чугунная батарея может дать течь на стыках соединений секций. В том случае, если во время отопительного сезона потекла чугунная батарея, чем заделать ее нужно знать заранее. Сегодня существует масса герметиков, которые помогут «продержаться» устройству до теплых дней.
• Внутреннее устройство отечественных батарей таково, что чугун, из которого они выплавлены, имеет шероховатости, которые полностью отсутствуют в импортных аналогах. Именно поэтому на стенках со временем откладывается много мусора, которым наполнена вода в теплосети. Взвеси, частицы ржавчины и металлов, все это оседает и делает широкий канал узким настолько, что он уже не способен пропускать беспрепятственно теплоноситель под большим напором. В этом случае конструкция может лопнуть в любом месте, и тогда придется срочно решать, как устранить течь в чугунной батарее.
• Прокладки и резьба ниппелей – это слабое «звено» отопительных приборов . Если у чугуна нет срока давности, то этого не скажешь про детали, из которых состоит батарея. Чтобы не доводить ситуацию до того, что потребуется ремонт чугунной батареи, места соединений нужно проверять после каждого отопительного сезона и периодически менять на них прокладки.

Сборка чугунной батареи. Разборка алюминиевого и биметаллического радиатора

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

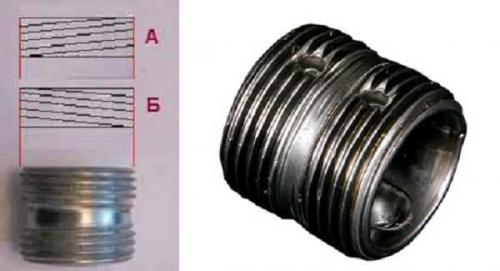

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/podklyuchenie-chugunnoy-batarei-polipropilenovymi-trubami-kakoy-mozhet-byt-obvyazka-iz

Как разобрать чугунную батарею без ключа. Разборка чугунных радиаторов отопления

Разборка чугунных радиаторов порой становится процессом очень трудоемким, но необходимым.

Схема разборки чугунных радиаторов отопления: а - захват ниппелями резьбы секций на 2-3 нитки резьбы; б - доворачивание ниппелей и стыковка секций; в - подсоединение третьей секции; г - группировка двух радиаторов; 1 - секция; 2 - ниппель; 3 - прокладка; 4 - короткий радиаторный ключ; 5 - ломик; 6 - длинный радиаторный ключ.

Новый или старый радиатор кладется на ровное место. Хотя бы с одной стороны нужно снять обычные футорки или глухие - заглушки. На разных секциях радиаторов они могут быть с левой или правой резьбой. Обычно чугунные футорки имеют правую резьбу, заглушки - левую. Если навыков разборки нет, и имеется свободная секция, лучше узнать, прежде чем прикладывать силу, какого вида эта резьба и в какую сторону следует вращать ключ. Если резьба левая, при разборке чугунных батарей вращать ключ нужно по ходу часовой стрелки.

Как и при откручивании любых гаек, сначала нужно «сорвать» футорки с места, т.е. провернуть их на четверть оборота с обеих сторон батареи. Затем футорки выкручиваются так, чтобы между секциями образовался зазор в несколько миллиметров. Если отпустить футорки больше, вся конструкция начнет изгибаться под собственным весом и за счет прилагаемых усилий. При этом резьбу может заклинить. Чтобы этого не произошло, на разбираемую батарею должен встать помощник, который будет своим весом препятствовать изгибу.

Обычно разборка старых радиаторов отопления затруднена тем, что футорки и секции «прикипели». Для того чтобы разобрать такую батарею, придется применить автоген или паяльную лампу . Место соединения прогревается круговыми движениями. Как только оно будет достаточно разогрето, футорки выкручиваются. Если с первого раза выкрутить не удалось, действия повторяются.

Если не хватает сил, чтобы разобрать батарею, нужно увеличить длину ключа. Применяется обычная труба, которая служит рачагом.

Аналогично выкручиваются встраиваемые ниппели для развоздушивания чугунных радиаторов.

Если рассмотренными способами разобрать чугунную батарею не удалось, остается его разрезать болгаркой или автогеном или разбить в лежачем положении кувалдой. Разбить или разрезать нужно аккуратно одну секцию. После этой операции, возможно, ослабнет сцепление между секциями, батарею удастся разобрать, оставшиеся секции сохранить.

Применение «жидкого ключа» или жидкости WD эффекта не дает, так как в старых чугунных батареях футорки герметизировались льном и краской, и жидкости не попадут на резьбу.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-razobrat-novyy-chugunnyy-radiator-otopleniya-podgotovka-k-razboru-chugunnoy-batarei

Как разбить чугунную батарею. Как разобрать чугунную батарею своими руками | Тепломонстр

Важное значение в системе отопления имеют радиаторы. В настоящее время применяются несколько типов приборов отопления: чугунные, стальные и алюминиевые. Наиболее популярны чугунные радиаторы отопления, у них длительный срок службы (более 50 лет), они очень устойчивы к коррозии. Но периодически они требуют профилактического ремонта, промывки и покраски.

Конструкция чугунной батареи.

Чтобы провести демонтаж таких приборов отопления своими руками, потребуется следующий инструмент:

Размеры чугунной батареи.

1. Трубный ключ номер 3, для отворачивания контргайки и футорки.
2. Труборез для обрезки трубы или болгарка.
3. Ножовка по металлу.
4. Зубило.
5. Молоток и кувалда.
6. Щетка для удаления ржавчины.

Работы по демонтажу таких отопительных приборов, как правило, проводятся летом, когда система отопления отключена. До начала демонтажных работ необходимо слить воду из трубопроводов отопления.

Затем трубным ключом отворачиваются контргайки, стоящие на подводящих воду трубах, отворачиваются футорки и радиатор снимается с кронштейнов.

В случае если контргайки отвернуть невозможно, обрезаются подводящие теплоноситель трубы и устройство демонтируется.

Разборка радиаторов

Прежде чем начать разборку, необходимо подготовить для выполнения работы инструмент:

1. Ключ, чтобы разобрать батареи (размером 5/4 дюйма для радиаторов старого образца и 1 дюйм — для современных).
2. Ключ разводной (№2 или №3).
3. Кусочек мела.
4. Кусок дюймовой трубы длиной от 500 до 1000 мм.

Заранее подготовить место, чтобы разобрать радиатор, ровную площадку или деревянный щит.

Чтобы разобрать снятый радиатор отопления, кладем его горизонтально на щит. Затем определяем направление резьбы на глухих пробках и их отворачиваем.

Схема разборки чугунных радиаторов.

Схема разборки чугунных радиаторов.Прежде чем начать раскручивать радиатор, нужно отметить длину ключа до выворачиваемого ниппеля. Для этого его кладем сверху на радиатор и совмещаем рабочий наконечник с местом, где планируем открутить стягивающую втулку, и по торцу батареи делаем на стойке ключа мелом круговую отметку. Затем его вставляем в батарею до уровня отметки.

Прежде чем начать вращать ключ, требуется определить направление вращения. Резьба на батарее может быть правая или левая. При вращении ниппеля в одну сторону секции стягиваются между собой, а при вращении в обратную расходятся.

Чтобы определить это направление со стороны, куда вставляется ключ, вворачиваем свободную футорку и по ней определяем направление резьбы.

Если вы определили, что резьба правая (пробка вворачивается по часовой стрелке), значит, чтобы раскрутить батарею ключ требуется вращать против часовой стрелки. А если резьба левая, то в противоположную сторону.

Теперь можно раскрутить радиатор, для чего требуется отвернуть секцию. Вначале необходимо сделав примерно пол оборота «сорвать» резьбу с места одного ниппеля, а затем другого, параллельного первому.

Затем начинаем раскручивать чугунную батарею, соблюдая ширину между секциями примерно 5 мм. Ключ попеременно переставляем с одного ниппеля в другой.

Разводить секции шире указанного размера не рекомендуется, так как это может привести к их перекосу и заклиниванию резьбы. При раскручивании батарей в качестве усилителя можно использовать кусок дюймовой трубы.

Аналогично разбираются на секции и другие типы современных радиаторы. Заглушки и футорки на них имеют обозначения указывающие направление резьбы (D-правая, S-левая).

Чугунная батарея в разрезе. Типы радиаторов по материалу изготовления

Если вы зайдете в строительный магазин и поинтересуетесь батареями, то встретите множество самых разнообразных радиаторов. Иногда магазины даже представляют новейшие радиаторы в разрезе, наглядно демонстрируя нехитрую систему, благодаря которой чудо техники якобы работает в разы лучше старых советских батарей. Однако на самом деле ценность современных металлических батарей сильно преувеличена – об этом попозже, сначала же давайте рассмотрим все популярные на рынке типы радиаторов.

Типы радиаторов:

1. Медные батареи. Встречаются редко, однако заслуживают внимания. Такие радиаторы обладают поистине уникальными свойствами, тепло полностью рассеивается по помещению, не задерживаясь в металле, медь не поддается коррозии, при это в таких батареях может бежать как вода, так и антифриз. Батареи из меди очень надежные и долговечные, однако, чрезвычайно дорогие, именно поэтому они не завоевали рынок.
2. Стальные батареи. Самые распространенные на рынке – дешевые, достаточно эффективные, однако сильно уступающие чугунным. Они не такие тяжелые, однако довольно быстро остывают после отключения тепла. Кроме того, стальные батареи рассеивают тепло достаточно неравномерно, среди минусов также и внешний вид.
3. Алюминиевые батареи – более дорогостоящие, чем стальные, однако обладающие куда более высокой теплоотдачей. Алюминий моментально нагревается при подаче тепла, таким образом, отопление включается быстрее. Минусов всего два – после отключения тепла моментально остывают, а вместе с ними и квартира, второе – цена, которая на порядок выше, чем у стальных. Преимуществом алюминиевых батарей является еще и внешний вид. Они компактные, стильные, отлично вписывающиеся в современный дизайн.
4. Биметаллические батареи. Это радиаторы, изготовленные из сплава двух или более металлов. Сегодня производители испытывают множество комбинаций, однако чаще всего это сталь и алюминий. Сталь делает радиатор более дешевым и используется как основа, внешняя часть алюминиевая, благодаря чему достигаются некоторые свойства полностью алюминиевых радиаторов. В итоге вы получаете достаточно интересую батарею по доступной цене, однако, которая все же уступает во многом чисто алюминиевым или чугунным аналогам.

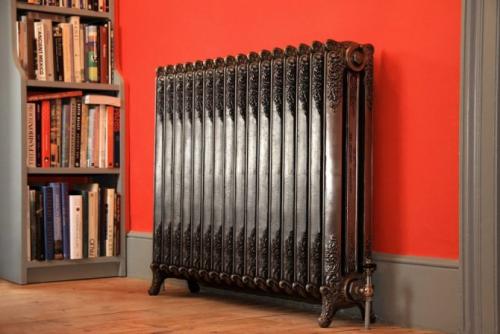

5. Чугунные батареи. Радиаторы данного типа начали устанавливаться в домах еще более ста лет назад и первые инженеры сразу заявили, что чугун куда более выгоден для отопления, чем металл. Да, он тяжелый и громоздкий, однако нагревается так, что потом аккумулирует тепло и очень долго сохраняет его на должном уровне. Даже если полностью отключить отопление, квартире потребуется еще пару дней чтобы остыть, так как чугун будет оставаться теплым. Второй плюс – долговечность, старые батареи в советских хрущевках работают 50 лет и их заменяют при современном ремонте только из-за не эстетичности. Причем нередко заменяют на современные чугунные батареи, которые снова прослужат 50 лет или столько, сколько потребуется. Одним словом, чугун надежен и эффективен, не смотря на давность технологии. Это как сталь для ножей – зачем делать ножи из ультрановых материалов, если лучше стали ничего нет?

Как разобрать батарею отопления. Как собрать алюминиевый радиатор

Собираем в обратной последовательности. Секции располагаем на ровной поверхности (подходящих размеров стол или просто кладём на пол). Если радиатор не новый, откручиваем торцевую заглушку и кран Маевского.

Перед монтажом следует хорошо исследовать резьбы и пазы, они должны быть качественными, без сколов и перепадов. На монтируемой секции для пробы «прогоняем» резьбу вкручивая-выкручивая ниппель

Здесь нужно обратить внимание на то, что перед резьбой под слоем заводской краски может находится прокладка. Потрите слегка торец мелкой наждачной бумагой, если она там обнаружится, то её нужно аккуратно срезать ножом с острым лезвием

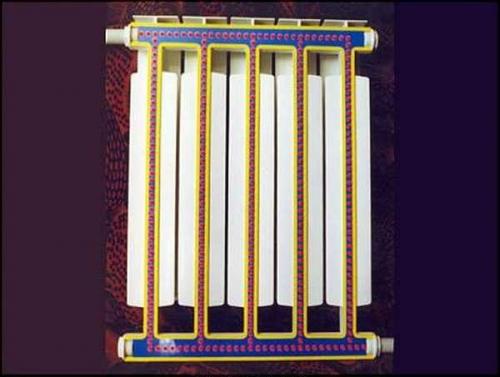

Так алюминиевый радиатор выглядит в разрезе

Перед тем, как добавить секции радиатора отопления, обязательно зачищаем торцы до гладкой поверхности. Снимаем даже заводскую краску. На торцах радиаторов она не нужна, а только будет способствовать раннему проявлению течей. Под краску рано или поздно начнет просачиваться теплоноситель. В случае с незамерзающими жидкостями это произойдет очень скоро, если используется в системе вода, то не очень, но произойдет обязательно. И тогда между секциями начнет подтекать теплоноситель, хотя прокладки еще в идеальном состоянии. А все дело в том, что краска на торцах расслоилась или ее разъело, появились микротрещины. Так что обязательно зачищаем торцы до чистого металла, но используем мелкую наждачную бумагу, чтобы поверхность металла была гладкой и без царапин. Это гарантирует эксплуатации системы без течи в радиаторах.

Для лучшей герметичности торцы потом нужно обезжирить (можно бензином). Обезжиривают также и прокладки, но их нужно вымыть обычным мыльным раствором. Для системы, которая будет заполняться водой обезжиривание — необязательная процедура, а для систем, которые будет работать на антифризах ее проводить нужно. Антифризы имеют большую текучесть и просачиваются в самые мельчайшие поры. После того, как все высохнет начинаем собирать алюминиевые радиаторы.

Затем наживляем на пол-оборота обе ниппель-гайки. Сверху на ниппель одеваются термостойкие паронитовые (силиконовые) прокладки для герметизации стыков. Теперь берём секцию, которую нужно прикрутить и плотно приставляем к гайкам, проверяя плотность их прилегания. Далее, вставляем ключ в верхнее отверстие и закручиваем на 1-2 оборота. При этом пока не пользуемся рычагом. Крутим руками. Затем проделываем ту же операцию и в нижнем отверстии. Повторяем несколько раз, поочередно на несколько оборотов затягивая обе гайки.

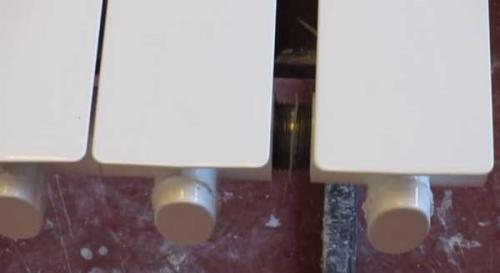

Секции откручиваем постепенно, на один -два оборота гайки то снизу, то сверху

Закручиваем настолько, насколько хватит сил. Только после ручной затяжки можно пользоваться рычагом. Это нужно делать в два этапа на каждом ниппеле. Чрезмерных усилий лучше не прикладывать при финальной затяжке ниппелей, поскольку можно легко сорвать резьбу: алюминий мягкий металл, не забываем.

Если секция собрана полностью, на неиспользованные отверстия с одной стороны накручиваем заглушку, а с другой — кран «Маевского» (для выпуска воздуха из системы). Теперь вы знаете, как собрать секции радиатора отопления и при необходимости сможете дорастить несколько секций.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-razobrat-novyy-chugunnyy-radiator-otopleniya-podgotovka-k-razboru-chugunnoy-batarei

В какую сторону откручивать заглушку на чугунной батарее. Слегка открутить заглушку

Первый вариант решения проблемы заключается в небольшом откручивании глухой пробки, которая расположена в верхней части батареи. Потребуется обзавестись рожковым (55 мм), разводным или газовым ключом.

Газовый ключ

Внимание! В зависимости от завода изготовителя, на глухих пробках может присутствовать левая резьба. Это означает, что откручивать гайку придется по часовой стрелке. Со стороны подвода трубы будет правая резьба, там проходная гайка откручивается, как обычно – против часовой стрелки.

В общих чертах последовательность действий следующая :

1. Подставить под батарею миску или подложить тряпку, чтобы вода не растекалась по полу.
2. Счистить краску по кромке прилегания.
3. Попытаться слегка открутить заглушку. Откручивать нужно лишь до тех пор, пока из образовавшейся щели не пойдет воздух. Дальше крутить нельзя, иначе существует большой риск полностью сорвать пробку и затопить помещение горячей водой из системы отопления.

Откручивание заглушки

Описанный метод позволяет спустить воздух в чугунной батарее без лишних финансовых трат. Однако порой, осуществить его крайне трудно – ржавчина на старых радиаторах может быть настолько сильной, что выкрутить заглушку просто не получится. Также существует риск сорвать гайку с резьбы, и затопить помещение.
