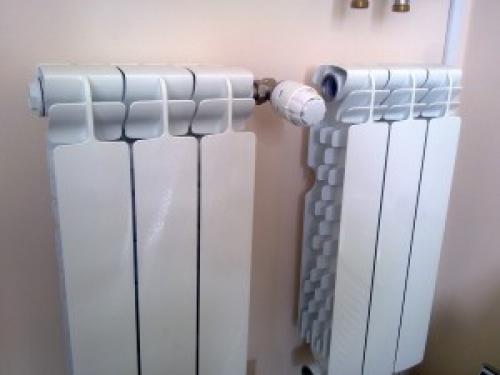

Алюминиевая батарея в разрезе. Устройство алюминиевой батареиРассматривая устройство алюминиевого радиатора отопления надо отметить, что конструкция батареи может быть цельной либо секционной.

Секционный алюминиевый обогреватель состоит из 3-4 отдельных секций. Как правило, в алюминий добавляют титан, кремний, цинк. Эти металлы делают изделие более прочным и устойчивым к разрыву и коррозии. Все секции соединяются друг с другом при помощи резьбового соединительного элемента. Для герметизации соединения используют силиконовые прокладки. Внутри радиаторы имеют полимерное покрытие для предотвращения возможности разрыва батареи.

Цельные алюминиевые батареи отопления состоят из профилей. Профили изготавливаются методом экструзии.

В радиаторы из алюминия никакие дополнительные металлы не добавляются.

Алюминиевая батарея в разрезе. Устройство алюминиевой батареиЧто придает пластичности материалу. Между собой профили соединяются путем сварки. Такое соединение отличается высокой прочностью и надежностью. Как и секционные, цельные модели радиаторов внутри покрываются полимерным слоем.

В зависимости от способа производства выделяют радиаторы, изготовленные методом литья, методом экструзии и анодированные изделия (изготавливаются из алюминия более высокой степени очистки).

Технические характеристики радиаторов отопления из алюминия

В виду высоких технических характеристик многие решают купить алюминиевый радиатор для отопления квартиры. К основным техническим параметрам относятся:

    Алюминиевая батарея в разрезе. Устройство алюминиевой батареирабочее давление. Находится в пределах от 10 до 15 атмосфер. В жилых квартирах рабочее давление может превышать норму в 3-4 раза. В связи с этим в городских домах такие радиаторы устанавливают редко. А вот для частных домов – такой обогреватель будет идеальным решением;
  1. опрессовочное давление. Находится в пределах от 20 до 50 атмосфер;
  2. коэффициент теплоотдачи. Для стандартной секции он составляет 82-212 Вт;
  3. максимальная температура теплоносителя может достигать +120 градусов;
  4. одна секция может весить от 1 до 1,5 кг;
  5. емкость каждой секции от 0,25 до 0,46 л;
  6. Параметры к каждой модели радиатора производитель указывает в паспорте устройства. Учитывая на алюминиевые радиаторы отопления технические характеристики цена на них является вполне оправданной и зависит от типа батареи, количества секций и производителя.

    Преимущества и недостатки алюминиевых радиаторов

    Алюминиевая батарея в разрезе. Устройство алюминиевой батареиПеред тем, как купить алюминиевые радиаторы отопления надо рассмотреть, какие преимущества и недостатки имеет данный прибор.

    Главным достоинством батареи из алюминия можно назвать компактность и гораздо меньший вес, нежели у чугунных систем. Более подробно о чугунных радиаторах отопления можно прочитать здесь. Оборудование прогревается очень быстро и отлично передает тепло помещению. Срок службы достаточно долгий. Еще одним преимуществом можно назвать деление на секции — есть возможность подобрать нужную длину батареи. Надо отметить, что на алюминиевые радиаторы цена указывается за секцию. Что позволяет легко рассчитать примерную стоимость секционного прибора.

    Алюминиевая батарея в разрезе. Устройство алюминиевой батареиПоскольку оборудование малогабаритное и весит немного, устанавливать его легко. Монтаж можно осуществлять даже на гипсокартонную стену. Современные модели выглядят эстетично и стильно. Алюминий прост в обработке. Что дает возможность производителям экспериментировать с дизайном батареи. Можно подобрать вариант для любого интерьера. Больше всего алюминиевые радиаторы подходят для систем автономного отопления. Несмотря на высокие технические характеристики и массу преимуществ, на алюминиевые батареи отопления цена вполне демократичная.

Устройство алюминиевых радиаторов отопления. Принцип работы алюминиевого радиатора отопления

Система радиаторного отопления — самый распространенный вариант устройства обогрева зданий. Принцип работы состоит в поступлении нагретой жидкости (обычно воды) от котла по трубам в радиаторы, которые передают тепло в помещение. Такое отопление бывает разных видов в зависимости от определенных параметров.

Классификация по типу радиаторов

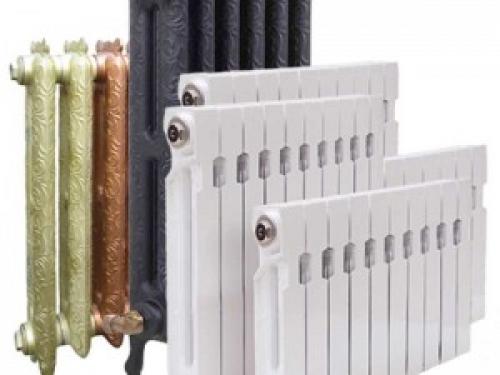

Радиаторы, используемые в системах отопления могут отличаться друг от друга конструкцией и материалом изготовления.

Секционные

Такие батареи состоят из одинаковых секций. Радиатор собирается в соответствии с необходимыми размерами и мощностью.

Устройство алюминиевых радиаторов отопления. Принцип работы алюминиевого радиатора отопления

Могут быть изготовлены из чугуна, алюминия или алюминия и стали (биметаллические).

Трубчатые

Разработаны для централизованной системы отопления и представляют собой цельную металлическую конструкцию, имеющую нижний и верхний коллектор, которые располагаются горизонтально.

Устройство алюминиевых радиаторов отопления. Принцип работы алюминиевого радиатора отопления

К ним присоединены вертикальные трубки.

Панельное оборудование

Производится из бетона или стали. Бетонные панели монтируются в стены, передача тепла происходит только излучением.

Пластинчатые

Представляет собой конструкцию, состоящую из сердечника и прикрепленных на него тонких металлических ребер. Пластины несут тепло конвективным способом.

Устройство алюминиевых радиаторов отопления. Принцип работы алюминиевого радиатора отопления

Обособленно можно выделить угловые радиаторы. Они имеют особое расположение – монтируются в углу комнаты. Могут быть выполнены в любой конструкции.

По типу разводки

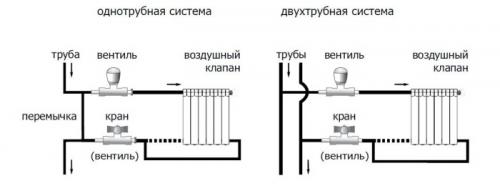

В зависимости от схемы соединения труб с нагревательным оборудованием системы отопления делятся на одно- и двухтрубные.

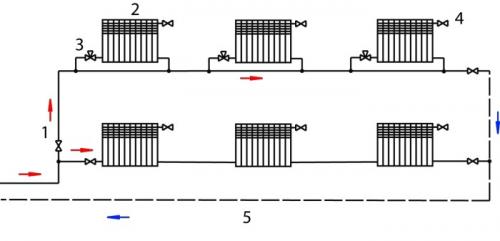

Однотрубная система

Принцип работы — жидкий теплоноситель поднимается по одному трубопроводу ко всем нагревательным элементам. В одноэтажном доме распространение тепла происходит в горизонтальном направлении.

Устройство алюминиевых радиаторов отопления. Принцип работы алюминиевого радиатора отопления

Температура воздуха будет одинаковой во всех комнатах без исключения. В многоэтажных строениях по одному стояку горячая вода циркулирует от нижней точки к самой верхней в системе отопления. Верхние этажи обогреваются сильнее нижних. Контраст температур будет ощущаться даже в трехэтажных домах.

Преимуществом подобной системы является простота в проведении монтажных работ. При правильной регулировке давления в трубах все отопительные элементы обеспечиваются теплом достаточно эффективно.

Недостатков однотрубной системы отопления значительно больше. Все расчеты сети должны быть тщательно продуманы. Допущенные ошибки практически невозможно устранить без кардинальной перестройки всех отопительных объектов.

Устройство алюминиевых радиаторов отопления. Принцип работы алюминиевого радиатора отопления

Каждый элемент в системе взаимосвязан. При поломке одного встанет работа всей магистрали.

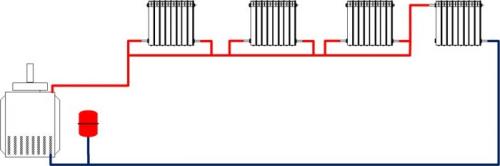

Двухтрубная система отопления

Данная система имеет особую конструкцию. Здесь применяют схему параллельного подсоединения, что позволяет монтировать одинаковые радиаторные приборы. Через одну трубу подается горячий теплоноситель к радиатору, через другую выводится охлажденный. Между нагревательным объектом и батареями происходит постоянная циркуляция жидкости.

Устройство алюминиевых радиаторов отопления. Принцип работы алюминиевого радиатора отопления

Основным достоинством двухтрубного подключения является возможность подавать теплоноситель одной температуры ко всем радиаторам, поэтому тепло будет одинаковым в любой точке многоэтажного дома.

Недостаток заключается в том, что на проведение отопительной магистрали затрачивается больше материалов. Необходимо устанавливать подающую и отводящую трубы.

Способы монтажа отопительного оборудования

Присоединение всех элементов отопительной конструкции может осуществляться по-разному. По способу монтажа к магистрали радиаторные системы отопления могут быть:

Вертикальная система имеет подключение снизу вверх. К одному стояку проводятся элементы отопления всех этажей в здании. Такой способ эффективен, но дорог.

Устройство алюминиевых радиаторов отопления. Принцип работы алюминиевого радиатора отопления

Горизонтальная система применяется в зданиях, имеющих один этаж. Помещение обычно имеет большую площадь, поэтому конструкция отопления должна быть сложной. Подключение радиаторов происходит по горизонтальной траектории. Разводку стояков помещают в коридоре или подъезде.

Классификация по типу циркуляции теплоносителя

По способу создания циркуляции жидкости системы частного отопления подразделяются на два типа: гравитационные (с естественной циркуляцией) и насосные (с принудительным движением).

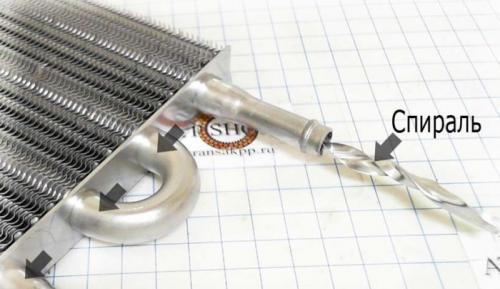

Автомобильный радиатор в разрезе. Конструктивные особенности

Устройство радиатора охлаждения двигателя мало чем отличается от конструкции любого другого устройства с аналогичными функциями. Изготавливаются радиаторы преимущественно из меди и алюминия, как материалов прочных, удобных в ремонте и имеющих хорошие параметры теплоотдачи. Современный радиатор двигателя может быть:

  1. трубчатым;
  2. пластинчатым;
  3. иметь форму сот.

Между пластинами, сотами или трубами располагаются поперечные латунные полоски, делающие изделие более жестким, а также увеличивают площадь обдува, что повышает качество охлаждения. Постоянное круговое движение жидкого теплоносителя в системе обеспечивается специальным устройством – помпой . Все части системы соединяются между собой термостойкими патрубками, чаще всего прорезиненными.

В качестве теплоносителя, циркулирующего в радиаторе, чаще всего применяются всем известные составы, такие как антифриз или тосол, хотя многие автолюбители в теплое время заливают туда и простую дистиллированную воду. Жидкость заливается в специальный расширительный бачок, предназначаемый не только для повышения удобства наполнения, но и для обеспечения возможности расширения жидкости в системе, ведь ее объем варьируется в зависимости от температуры и давления.

Устройство радиатора охлаждения двигателя

Принудительное охлаждение радиатора осуществляется с помощью вентилятора. В современных автомобилях реализуется одна из двух концепций вентиляторов:

  • приводимые в движение коленвалом;
  • приводимые в движение отдельным электромотором.

Если первые работают постоянно, то вторые включаются автоматически только тогда, когда температура жидкости в системе охлаждения достигает критического значения. Например, такое случается при продолжительной стоянке заведенного автомобиля, когда естественный обдув радиатора встречным воздухом отсутствует.

Устройство батареи отопления. Устройство радиаторов отопления

Устройство батареи отопления. Устройство радиаторов отопления

Батарея отопления в разрезе

Устройство радиатора отопления не меняется уже многие годы. Несмотря на применение новых материалов изготовления, улучшения внешнего вида батареи — при ее создании всегда руководствуются проверенной схемой.

На каких принципах основано устройство стандартной батареи отопления? Она должна состоять из двух компонентов – трубопроводов, по которым течет теплоноситель и теплообменной поверхности. При проектировании стараются увеличить тепловую отдачу и при этом уменьшить полезный объем транспортной магистрали. Для этого в устройстве радиатора отопления применяют материалы с увеличенным показателем теплопередачи – алюминий, медь и т.д. Для пользователя важно обращать внимание на такие параметры устройства стандартной батареи для отопления:

  • Номинальная мощность, Вт . Производители указывают значение этой характеристики при определенном температурном режиме работы системы. Например — 70/55 или 90/70;
  • Секционная или панельная модель . Для первых существует возможность увеличения полезной площади путем добавления секций;
  • Способ подключения . Это важно знать при анализе устройства системы отопления в многоквартирном доме. Если присутствует верхняя разводка труб – следует приобретать модели с боковым подключением.

Помимо установки радиаторов обязательно предусматривается их правильная обвязка. Ее компонентами являются запорная арматура, кран Маевского. Для большей экономичности рекомендуется монтаж терморегулируемого клапана.

Одним из главных факторов нормальной работы радиатора является его правильная установка и подключение. При несоблюдении норм его КПД может снизиться на 10-15%.

Батарея отопления в разрезе. Как выглядят радиаторы отопления в разрезе

Вы когда-нибудь видели, как устроены радиаторы отопления внутри? Вот и мне стало интересно, и специально для этого я разрезал два радиатора! С объектов, бывает, остаются лишние радиаторы, и со временем у меня их насобиралось достаточно много — поэтому не жалко!

Разрезать буду два вида радиаторов: один цельнометаллический, а другой — секционный. Заодно порассуждаем, так ли сильно они отличаются друг от друга, так как в этом вопросе постоянно у всех разногласия!

Итак, произведя сложную разметку, я, вооружившись болгаркой и тонким кругом, сделал вырез в одной секции, а затем прикрутил её к основному радиатору!

Внутри мы видим очень простую конструкцию: основная труба с резьбой и приваренная к ней трубка потоньше, на которой располагаются рёбра рассеивателей тепла!

А ещё можно увидеть, как секции между собой скручиваются при помощи металлического ниппеля! В нижней части то же самое, поэтому я не стал делать там разрез. В общем, тут всё предельно понятно!

Теперь переходим к цельнометаллическому радиатору — разрезать его было гораздо проще секционного радиатора. Конструкция его ещё проще, чем у предыдущего!

Тут мы видим две цельные пластины с канавками для циркуляции воды и четыре металлических тройника, которые их соединяют между собой и служат для подключения фитингов к системе отопления!

Между пластинами располагаются рассеиватели, которые, кстати, сделаны из очень тонкого металла — в отличие от секционных радиаторов! Да и если так разобраться, диаметр канавок не очень большой: гораздо меньше, чем у первого радиатора!

А теперь давайте сделаем выводы: некоторые упорно доказывают, что цельнометаллические радиаторы намного лучше секционных, так вот хотелось бы сказать от себя несколько слов по этому поводу!

Если взглянуть в паспорт каждого из видов, то мы увидим, что примерно при одной длине мощность у них практически одинакова. Поэтому перед тем как спорить, лучше всего взять паспорта и посмотреть, а не опираться на мнение какого-то соседа!

На мой взгляд, оба вида хороши, но в жилые помещения я устанавливаю только секционные радиаторы. Во-первых, вы можете выбрать любой дизайн секций!

Во-вторых, если мастер плохо сделал тепловой расчёт, вы всегда можете добавить дополнительно рёбра: в случае с цельным это сделать не получится!

Поэтому не слушайте советы соседа, а лучше сами подробно разберитесь в вопросе! На этом всё: надеюсь, было интересно. Спасибо за внимание!

Чугунная батарея в разрезе. Принципы работы отопления

Циркуляция воздуха – важный фактор в работе отопления

Прежде чем рассмотреть, как устроен котел отопления или конструкцию батарей – нужно разобраться в основополагающих принципах построения любой схемы. Она должна состоять из компонентов, обеспечивающих бесперебойную работу всей системы.

Независимо от того, как устроена система отопления многоэтажного дома или частного коттеджа – следует обеспечить нагрев, транспортировку и передачу тепловой энергии в помещения. Для этого необходимы такие составляющие элементы:

  • Нагрев теплоносителя . В автономных системах эту функцию выполняет котел или любой другой нагревательный прибор (электрический конвектор, ИК пленка и т.д.). Для централизованного отопления обустраиваю тепловые пункты распределения, которые поставляют нагретую воду нескольким многоэтажным домам;
  • Транспортные магистрали — трубопроводы . По ним осуществляется передача теплоносителя от источника его нагрева непосредственно потребителю. Как устроена система отопления многоэтажного дома и в чем ее отличие от автономной? Для первой рядовой жилец дома фактически не может влиять на степень нагрева воды в трубах. В автономной это делается с помощью регулировки мощности котла отопления;
  • Батареи и радиаторы . Они предназначены для передачи тепловой энергии от горячей воды воздуху в помещении. В зависимости от того как устроена батарея отопления, она может обладать различными параметрами энергоемкости и тепловой отдачи.

Как устроить систему отопления и что в первую очередь следует выбирать для ее комплектации? Больший интерес представляет обустройство автономных схем в частных домах, так как в данном случае собственник сам выбирает источник тепловой энергии, планирует разводку трубопроводов и эксплуатационные параметры системы.

Для того, чтобы устроить систему отопления самостоятельно – нужно сначала рассчитать тепловые потери в здании. Исходя из этого можно выбрать котел определенной мощности.
