Так как закрытая система отопления частного дома может работать в автономном режиме, имеет смысл установить отопительный котел с автоматикой. В таком случае, настроив параметры, вам нет необходимости к этому возвращаться. Все режимы поддерживаются без вмешательства человека.

Самые удобные в этом плане газовые котлы. У них есть возможность подключения комнатного термостата. Выставленная на нем температура поддерживается с точностью до одного градуса. Упала она на градус, котел включился, нагревая дом. Как только сработал термостат (температура достигнута), работа останавливается. Комфортно удобно, экономно.

В некоторых моделях есть возможность подключения погодозависимой автоматики — это наружные датчики. По их показаниям котел корректирует мощность работы горелок. Газовые котлы в закрытых системах отопление — хорошее оборудование, которое может обеспечить комфорт. Жаль только, что газ есть не везде.

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Не меньшую степень автоматизации могут дать электрические котлы. Кроме традиционных агрегатов на ТЭНах не так давно появились индукционные и электродные. Они отличаются компактными размерами и малой инерционностью. Многие считают, что они более экономичны, чем котлы на ТЭНах. Но и этот видотопительных агрегатов далеко не везде можно использовать, так как перебои с электроэнергией в зимнее время — частое явление во многих регионах нашей страны. А обеспечить электроэнергией котел мощность. в 8-12 кВт от генератора — дело очень непростое.

Более универсальны и независимы в этом плане котлы на твердом или жидком топливе. Важный момент: для установки котла на жидком топливе обязательно отдельное помещение — это требование пожарной службы. Котлы на твердом топливе могут стоять в доме, но это неудобно, так как во время топки с топлива падает много мусора.

Современные котлы на твердом топливе хоть и остаются оборудованием периодического действия (то разогреваются при топке, от остывают, когда закладка прогорела), но и они имеют автоматику, которая позволяет поддерживать в системе заданную температуру, регулируя интенсивность горения. Хотя степень автоматизации и не столь высокая, как у газовых или электрических котлов, но она есть.

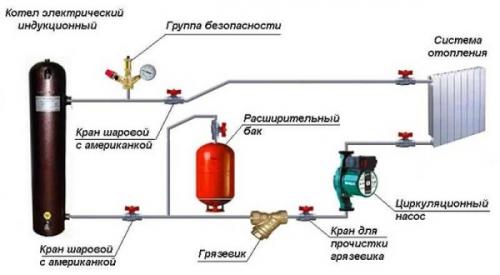

Пример закрытой системы отопления с индукционным котлом

Не очень распространены в нашей стане котлы на пеллетах. Фактически это тоже твердое топливо, но котлы этого типа работают в непрерывном режиме. В топку автоматически подаются пеллеты (пока не закончен запас в буркере). При хорошем качестве топлива, чистка золы требуется один раз в несколько недель, а все параметры работы контролирует автоматика. Сдерживает распространение этого оборудования только его высокая цена: производители в основном европейские, и цены у них соответственные.

Немного о расчете мощности котла для систем отопления закрытого типа. Она определяется по общему принципу: на 10 кв. метров площади с нормальным утеплением берут 1 кВт мощности котла. Только брать «впритык» не советуют. Во-первых, бывают аномально холодные периоды, в которые вам может не хватить расчетной мощности. Во-вторых, работа на пределе мощности ведет к быстрому износу оборудования. Потому желательно мощность котла для системы брать с запасом 30-50%.

Заполнение системы отопления в многоквартирном доме. Запуск системы отопления

        Здраствуйте, друзья! Эта статья про то, как проводить запуск внутренней системы отопления. Обычно эта процедура производится после выхода приказа, постановления или распоряжения местной администрации о начале отопительного сезона. Итак, в какой же последовательности происходит пуск водяной сети отопления?

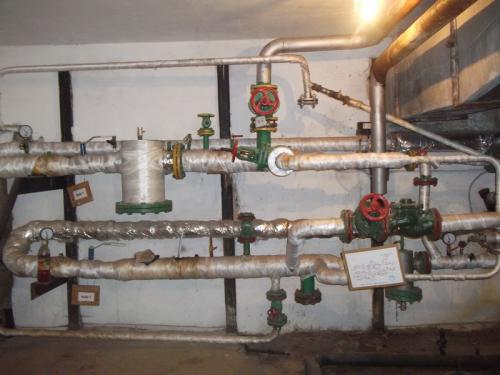

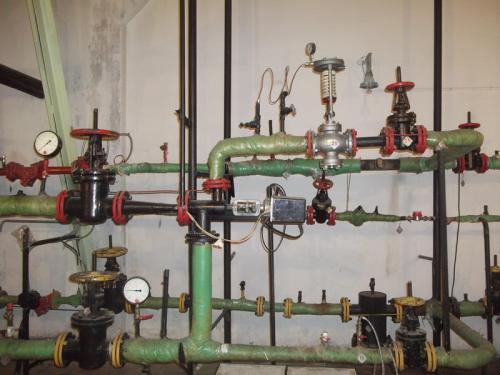

       Пуск отопления лучше проводить бригадой из двух, трех человек. Запуск отопления производится в тепловом пункте (ИТП) с открытия задвижки на обратном трубопроводе.

Заполнение системы именно через обратку делают для того, чтобы предотвратить разрушение радиаторов высоким давлением в подаче. Открытие задвижек следует производить плавно, без резких движений.При этом надо посматривать на манометр, чтобы не было слишком резкого падения давления. Одновременно нужно открыть воздушники в верхних точках системы отопления. После появления в них воды и выхода воздуха, воздушники закрываются.

        Затем также плавно открывается задвижка на подаче. После того как установилась циркуляция, необходимо проверить работу стояков отопления. А именно наличие циркуляции воды. Если циркуляции нет, значит сбрасываем воздух из верхних точек внутренней системы отопления (на верхних этажах здания). По опыту могу сказать, что проблемы с завоздушиванием возникают в однотрубных системах, там где есть перемычки (замыкающие участки) на подводках стояков к радиаторам.В этом случае в радиаторах верхних этажей воздух как бы «запирается» из за этих самых перемычек, и приходиться немного повозиться, чтобы его выгнать оттуда.

        Но обычно, если зданий много, работа стояков сразу не проверяется, так как нет времени, а производится уже потом, по мере поступления жалоб на плохую работу стояков. Если есть время и возможность, то лучше все таки сразу проверить работу стояков отопления.

       Затем необходимо проверить показания манометров в тепловом пункте. Показания должны соответствовать режимным, то есть тем давления в подаче и обратке, которые обеспечивает теплоснабжающая организация.

       В завершение статьи несколько советов про запуск отопления при низких температурах наружного воздуха, то есть проще говоря, зимой.

Во избежание размораживания систему отопления следует заполнять по группам стояков (5-6 стояков), начиная от самых удаленных от теплоузла.

Наполнение и пуск стояков лестничных клеток следует производить после пуска после наполнения и пуска основных стояков системы отопления здания.

Стояки и радиаторы, которые находятся в комнатах, сообщающихся с наружным воздухом (тамбуры, проходы и т.д.) должны быть отключены при запуске отопления, и пуск отопления через них должен производиться в последнюю очередь, после того как будут подключены все остальные стояки отопления.

Буду рад комментариям к статье.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/zapolnenie-zakrytoy-sistemy-otopleniya-otkrytaya-i-zakrytaya-sistemy-otopleniya-princip

Как заполнить систему отопления открытого типа. Заполнение системы

После того как вы определились, чем лучше отапливать дом, и закупили необходимое количество теплоносителя, можно приступать к заполнению и запуску отопительной системы. Процедура зависит от того, какой именно тип циркуляции будет использоваться. Существует два варианта:

• открытая система — теплоноситель циркулирует естественным образом за счет разницы в плотности горячей и холодной жидкости. Встречается она редко, поскольку отопить таким способом можно только небольшое жилище, да и то — не всегда эффективно,
• система закрытого типа — циркуляция теплоносителя осуществляется принудительно, для этого устанавливается специальный насос. Такой подход гораздо более популярен, поскольку благодаря ему можно не ограничивать количество контуров и радиаторов.

Первоначальная заливка или добавление теплоносителя в систему открытого типа осуществляется довольно просто — жидкость заливается через расширительный бак с помощью обычного ведра или любой другой емкости. Затем следует запустить котел — и все готово.

С закрытой системой дело обстоит немного сложнее. Залить воду можно несколькими способами, но проще всего сделать это, подсоединив котел прямо к трубе холодного водоснабжения. Если в качестве теплоносителя будет использоваться дистиллированная жидкость, то нужно подсоединить ко входному патрубку котла насос, шланг которого следует опустить в емкость с подготовленной водой. Далее необходимо по порядку осуществить несколько действий.

1. Слейте старый теплоноситель из системы отопления. Для этого нужно открыть сливной кран, который располагается в нижней части контура. Предварительно убедитесь, что температура теплоносителя не превышает 30 градусов, в противном случае есть риск получить ожоги. Перед тем как начать слив, поставьте под кран большую емкость с отметками об объеме. Это поможет точно узнать, сколько новой жидкости необходимо будет залить.
2. После того как весь теплоноситель слит, необходимо наполнить контур воздухом. Для этого используется специальный элемент — кран Маевского. Его нужно открыть.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/kak-zapolnit-sistemu-otopleniya-pervyy-shag-napolneniya-sistemy-podklyuchenie-shlanga

Как заполнить систему отопления без насоса. Зависимость техники заливки от причины

Приципы заполнения влияют на последовательность работ. Если это новая система, то проверяем её визуально и проводим испытания, опрессовку избыточным давлением, закачав воздух или жидкость примерно 2-2,5 атмосферы (норма 1,25 часть рабочего давления, но не менее 2 атмосфер). По манометру контролируем отсутствие падения давления.

Для заполнения небольших контуров отопления можно вместо компрессора взять автомобильный насос. Иногда проводят опрессовку непосредственно жидкостью, используя центробежный насос, предварительно подключив расширительный бак к системе. При небольших объемах можно использовать ручной насос с отделением для жидкости.

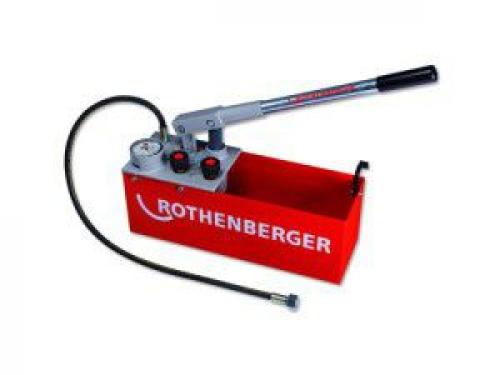

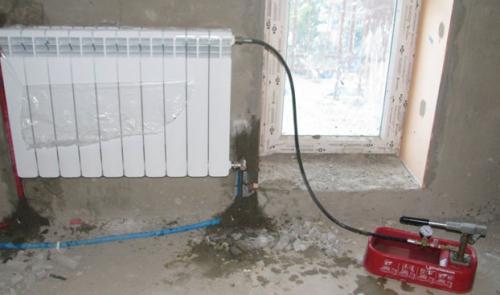

Для заправки небольшого контура отопления теплоносителем лучше взять в аренду ручной насос с устройствами контроля за состоянием заполняемой системы

Если проводим периодическую чистку системы с заменой воды, то необходимо вначале слить жидкость, приготовив для неё место или тару. Дождавшись остывания теплоносителя, сбрасываем избыточное давление, открутив ниппель.

В верхней точке открываем вентиль или клапан Маевского для сообщения с атмосферой. В нижней точке постепенно открываем кран слива. При резком открытии возникают гидроудары, приводящие к повреждению. Здесь нужно быть осторожным.

Слив теплоноситель, наполняем систему промывочной жидкостью и с помощью насоса обеспечиваем её циркуляцию.

Промывка химическими присадками растворяет накипь, осадки и ржавчину, куски которой отсеиваются через фильтр и оседают в накопительной ёмкости

Затем промывают чистой водой с добавками и нейтрализатором, призванными нейтрализовать добавки первой промывки.
После этих операций, как и в первом случае, проводится опрессовка отопления. Выявленные протечки и ослабленные места бывают обычно в местах сварочных работ и резьбовых соединений.

Чугунные батареи оснащены соединительными прокладками, которые со временем усыхают, грубеют и при остывании протекают. Их следует заменить и провести дополнительную подтяжку батарей. После ремонтных работ опять опрессовка и при положительном результате переходим к следующему этапу.

Многократная опрессовка автономной сети отопления позволяет убедиться, что после выполнения промывки и прочих операций контур остался в рабочем состоянии

Заполнение отопления водой происходит через нижнюю точку при открытой верхней. Подключив электронасос, через кран закачиваем воду в систему. Причём кран открыт наполовину или менее для исключения гидроудара . Постепенно система заполняется, что подтверждает шум от движения воды и легкое булькание. Заканчиваем, когда из верхней точки начнёт течь вода.

Затем начинаем стравливать воздух из подключенных потребительских приборов, котла, бойлеров, расширительного бачка с мембраной и батарей с помощью имеющихся кранов и клапанов. Далее к верхней точке системы подключаем прозрачный шланг, который опускаем в ёмкость с теплоносителем.

Включив насос, дополнительно заполняем отопление до тех пор, пока из прозрачного шланга в ёмкости не потечет вода без пузырьков воздуха.

Если есть возможность, после, можно закольцевать закачивающую систему шлангом, и прогнать теплоноситель несколько раз. Это обеспечит дополнительную дегазацию. И наконец, накачивают воздух за мембрану расширителя, обеспечивая необходимое давление для работы циркуляционного насоса отопления, который включаем для прогонки без нагрева.

Для полной проверки качества заполнения системы необходимо в пробном порядке включить отопление и по нагреву, определить отсутствие воздушных пробок и равномерность нагрева с помощью тепловизора или инфракрасного измерителя температуры.

В завершении работ надо проверить температуру, которую поставляет система отопления. Первоначальная температура теплоносителя должна быть такой, чтобы здание смогло прогреться

Одновременно с помощью кранов или современных терморегуляторов проводится установка и регулировка температур в помещениях. Оценивается и эффективность теплоизоляции. Необходимо предусмотреть запас очищенной воды и средства её доливки в систему, для исключения потерь на испарение. Все эти действия призваны обеспечить безаварийную работу отопления на зимний период.

Как заполнить систему отопления закрытого типа. Способы заполнения – встроенный механизм и насосы

Насос для заполнения отопления

Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:

• Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
• Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
• Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
• Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.

После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.

Заполнение отопления антифризом

Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/zapolnenie-sistemy-otopleniya-dvuhkonturnogo-kotla-podpitka-sistemy

Как правильно заполнить систему отопления в частном доме. Виды теплоносителей и требования, предъявляемые к ним

В автономных системах отопления для частного дома применяются жидкие теплоносители следующего типа:

• Вода .

Это наиболее распространенный вид теплоносителя, обладающий следующим рядом преимуществ:

1. Минимальная цена.
2. Доступность.
3. Максимальная теплоемкость (способность передавать тепло).
4. Низкая вязкость, а, значит, наименьшая нагрузка на циркуляционный насос.
5. Невысокая коррозионная активность – только при наличии растворенного кислорода.
6. Экологическая чистота.
7. Небольшой коэффициент расширения – не более 0,03%.

Вода – наиболее распространенный и доступный теплоноситель для большинства систем отопления Источник eurosantehnik.ru

Недостатки применения воды в качестве теплоносителя проявляются в коррозионной активности на незащищенных стальных частях системы, а также высокой температуре кристаллизации. Поэтому если дом в холодное время оставляется на достаточное для охлаждения помещений до 0⁰С, то воду потребуется слить. В противном случае под силой расширения замерзающая вода разорвет трубы, батареи и теплообменник.

• Тосол .

Представляет собой антифриз для радиаторов автомобилей, эксплуатируемых в мороз. В последнее время им предпочитают заполнять автономные системы отопления только закрытого типа – ввиду высокой токсичности паров не применяется для открытых схем. Маркируется цифрами – 65, 40 или 30 – что означает, отметку замерзания жидкости при температуре ниже нуля.

Характеризуется следующим рядом особенностей:

1. Средняя рыночная цена.
2. Показатель теплоемкости средний, но ниже, чем у воды.
3. Высокая вязкость – что характеризует большую нагрузку на насос.
4. Практически полное отсутствие коррозионной активности.
5. Токсичность – из-за входящего в состав этиленгликоля.
6. Коэффициент расширения – до 0,05% – почти в 2 раза выше, чем у воды.

Тосол содержит вредный этиленгликоль, поэтому применять его допускается только в закрытых системах Источник otoplenie-gid.ru

В отличие от воды тосол не вызывает коррозии, однако это далеко не всегда хорошо. Так, например, если отопительный контур разгерметизируется, жидкость начет протекать, в то время как вода и прочие коррозионные жидкости быстро «залечат» места утечки образованием ржавчины.

• Пропиленгликоль .

Главные эксплуатационные особенности:

1. Низкая теплоемкость. В чистом виде почти в 2 раза ниже, чем у воды. Однако при разбавлении с водой показатель возрастает до приемлемого.
2. Высокая вязкость, что создает дополнительную нагрузку на насосное оборудование.
3. Коэффициент расширения – не более 0,05%.
4. Безвредность.
5. Отсутствие коррозионной активности благодаря присадкам.

Хотя пропиленгликоль самый дорогой в рассматриваемом списке антифризов, популярность его высока благодаря абсолютной безвредности. В очищенном виде он добавляется и в косметические средства, и в кондитерские изделия.

Пропиленгликоль – лучший вариант антифриза для системы отопления частного дома Источник santehexpress.ru

• Рассол .

Средство представляет собой раствор простых солей – обычной поваренной, хлористого кальция и некоторых других. Применяется как бюджетная альтернатива – для заполнения системы отопления в частном доме вместо воды. Температура замерзания рассола тем ниже, чем больше концентрация солей.

Особенности эксплуатации:

1. Наименьшая стоимость – по цене количества применяемых солей.
2. Достаточная теплоемкость – на 2/3 показателя для воды.
3. Минимальная вязкость.
4. Коэффициент расширения – 0,03%.
5. Отсутствие токсичности.

Главные недостатки проявляются в виде низкой подвижности жидкости при большой концентрации солей и высокой коррозионной активности на стенки металлических элементов системы.

Заполнение системы отопления через обратку. По каким причинам происходит убыль теплоносителя?

Подпитка для того и нужна, чтобы компенсировать убыль теплоносителя, которая может происходить по нескольким причинам:

• Во-первых, убыль теплоносителя может происходить по причине совершенно обычной протечки, которая может возникнуть в любой системе отопления. Особенно часто это проявляется на стыках и проявляется при опрессовке и сразу после этого устраняется. При проектировании систем отопления и их монтаже лучше всего придерживаться простого правила – стараться сделать все стыки не «похороненными» в стяжках или стенах, а сделать открытыми. Пусть лучше они будут в доступных для обслуживания коллекторах, а не внутри строительных конструкций. Конечно, это приводит к перерасходу труб, но при каких-то проблемах легче затянуть или поменять фитинг, чем делать «вскрытие» стяжки или стен.

Самые неприятные утечки в системе отопления — это на стыках «похороненных» в стяжках пола. И бывает, что без тепловизора их не найти

• Во-вторых, при критических превышениях режимов может произойти повышение давления в системе отопления, что может привести к срабатыванию аварийного клапана, который сбрасывает часть теплоносителя. Это может привести к такой утечке, которая будет критичной для поддержания нужного давления. Такой клапан еще часто называют взрывным, что далеко не в полной мере отражает его назначение.
• В-третьих, в открытых системах отопления происходит банальное испарение из расширительного бака, что ведет к уменьшению объема теплоносителя. Баки стараются делать не полностью открытыми, а просто имеющими связь с атмосферой, но, тем не менее, вода все равно хоть помалу, но постоянно испаряется.
• В-четвертых, в любой системе отопления устанавливаются так называемые автоматические воздухоотводчики – устройства, призванные удалять воздух, который абсолютно не нужен в теплоносителе. Воздух всегда присутствует в воде, но при нагревании он может от нее отделяться и скапливаться в виде пузырей в верхних частях трубопроводов, в местах поворота труб или переходов их диаметров. Именно в этих местах и устанавливают автоматические воздухоотводчики, которые выпускают только воздух, но препятствуют утечке теплоносителя. При их срабатывании объем и давление в системе неизбежно снижается и немного теплоносителя выходит все равно в виде пара. Автоматические воздухоотводчики также обязательно устанавливаются в группе безопасности котла.
• В-пятых, воздушные пузыри образуются и в радиаторах отопления, особенно при боковом или нижнем их подключении. Можно даже сказать, что при заполнении системы отопления теплоносителем воздушные пробки обязательно будут образовываться в радиаторах. Автоматические воздухоотводчики устанавливать в радиаторах нецелесообразно, так как это дорого и некрасиво. Поэтому устанавливают в тупиковых частях радиаторов так называемые краны Маевского, которые открывают вручную при помощи специального ключа или отвертки. При удалении воздуха с радиаторов, естественно, происходит хоть и малая, но все же потеря теплоносителя.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/kak-zapolnit-sistemu-otopleniya-pervyy-shag-napolneniya-sistemy-podklyuchenie-shlanga

Как узнать достаточно ли воды в системе отопления. Необходимость заполнения системы отопления водой

Безусловно, один из частых случаев, связанных с осушением системы отопления – это проведение каких-либо ремонтных работ. Вода сливается в случае замены и установки арматуры запорного типа, а также во время повреждений участков общего стояка.Совсем нелишним также будет сбросить систему отопления в теплое время года, особенно это касается радиаторов, изготовленных чугунов, что связано с одной неприятной особенностью такого оборудования: в процессе эксплуатации находящиеся внутри таких батарей прокладки, выполненные из устойчивой к высокой температуре резины, теряют свою эластичность.

В той ситуации, если радиатор является горячим, то секции прибора немного расширяются, что неизбежно влечет за собой сжатие таких прокладок. А при остывании в местах стыков может появиться течь, что особенно часто наблюдается в устаревшем оборудовании. Во многих случаях каким-либо образом заменить вышедшие из строя прокладки просто не представляется возможным, поэтому работники коммунальных служб и рекомендуют сливать воду из системы в теплое время года.

Однако подобное осушение системы может привести к неприятным последствиям, наиболее существенными из которых можно назвать следующие:

• в случае повторного включения оборудования появиться острая необходимость избавления от пробок воздуха, образовавшихся в системе. Большинство радиаторов оснащены специально предназначенными для этого кранами Маевского, которые располагаются в верхних точках приборов, однако возникают ситуации, когда хозяев нет на месте и, как следствие, развоздушить систему некому;
• появление воздуха внутри трубопровода также негативно скажется на структурной целостности оборудования, поскольку, как известно, кислород, вступая во взаимодействие с водой, в значительной мере ускоряет коррозию металлических деталей, что существенно снижает срок службы всей системы теплоснабжения в целом.

То, нужно ли выполнять залив воды в систему отопления частной постройки в летнее время, зависит от двух следующих критериев:

1. Во-первых, от материала, из которого изготовлены трубы и нагревательные приборы системы. К примеру, сталь, которая обладает низкими показателями стойкости к появлению на ней коррозии, не следует оставлять на долгое время без воды. Но если речь идет об алюминиевых или полимерных трубах, то в данном случае бояться нечего, поскольку таким изделиям появление ржавчины не грозит.
2. Во-вторых, сколько воды в системе отопления имеется. Если ее много, то сброс большого количества теплоносителя будет не совсем экономичным решением, поскольку впоследствии придется заливать новую воду, а частных постройках расход воды, как известно, измеряется по счетчику. Так или иначе, расход воды в системе отопления частного дома не нанесет чересчур серьезных убытков, но и при отсутствии желания переплачивать от слива можно отказаться.
