Замена радиаторов отопления, если она не аварийная, должна проводиться исключительно летом. Так будут минимизированы шансы кого-то затопить и оставить надолго без тепла. При этом не нужно никого из соседей предупреждать, что предстоят работы по замене батарей.

Самый простой и по идее цивилизованный вариант — нанять профессиональную бригаду. Чтобы заменить каждый радиатор даже в большой квартире, мастерам, если они опытные, обычно нужно всего несколько часов. Если же они меняют полностью систему отопления, то могут потратить на эти работы от одного до нескольких дней.

Замена батарей проходит по такой схеме:

1. Полностью сливается вода из системы отопления.
2. Далее раскручивается (срезается) каждый радиатор.
3. Для правильной замены батарей теперь нужно установить метки по уровню (лучше лазерному) на стене.
4. Установить кронштейны.
5. Навесить новый радиатор.
6. Подсоединить к трубам отопления.
7. Опробовать обновленную систему по давлением.

Такая простая замена может проходить только руками хороших мастеров. Хотя справедливости ради стоит отметить, что и у них этот процесс может быть не таким гладким, как хотелось бы. Своими же руками это будет ещё сложнее, но, практически, бесплатно. У специалистов же такие расценки:

• Стоимость снятия чугунной батареи для замены на новую — 200 рублей за 10 секций;
• Биметаллический или алюминиевый радиатор мастера могут снять и бесплатно, если, конечно, эта услуга будет в комплексе общих работ, в которые входит установка нового радиатора отопления.
• Только повесить 10 секционный чугунный радиатор профессионал сможет за 400 рублей;
• Установить своими дорогими руками, не подключая, новый биметаллический (алюминиевый) радиатор специалист возьмется за 200 – 250 рублей.
• Подключение каждого из поменянных радиаторов обойдется в 600 рублей. Это, если замена предполагает, подключение толькок трубе подачи. Для соединения с обраткой мастер потребует всю 1 000 рублей.

В общем, чтобы поменять один радиатор посредством специалиста стоит приготовиться к тому, что придется расстаться со своими кровно заработанными деньгами в размере от 1 000 до 1 500 рублей. Для трехкомнатной квартиры с кухней стоимость таких работ будет составлять порядка 6 000 рублей, а если комнаты большие и в них по два — три радиатора, то и в два раза больше.

Возможность сэкономить деньги — самостоятельная замена радиаторов отопления. Сделать всё так же, как мастера и даже лучше, пусть и медленнее.

Замена секции чугунной батареи. Разборка алюминиевого и биметаллического радиатора

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

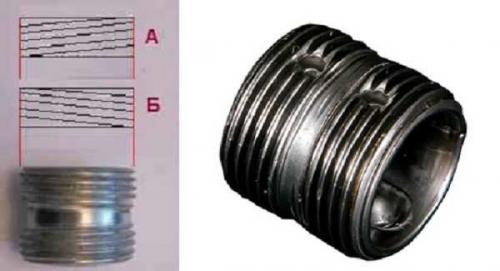

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

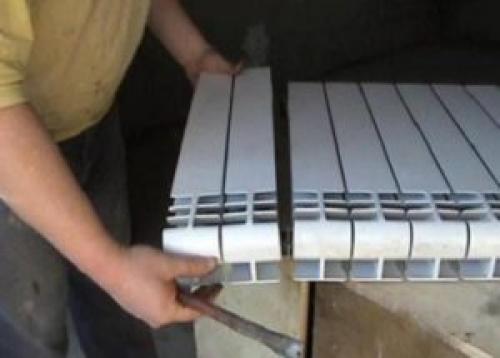

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

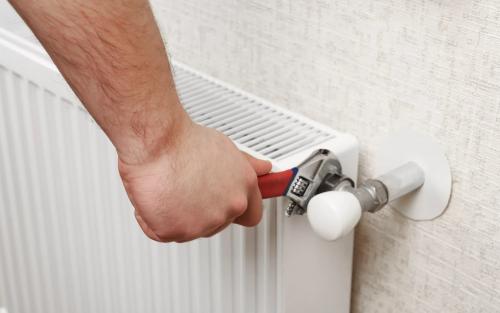

Монтаж чугунных радиаторов отопления. Как установить радиаторы своими руками

Главная задача при установке радиаторов отопления — организовать эффективную и бесперебойную работу системы обогрева и ее простое обслуживание. Монтаж современных приборов несложен и не требует профессиональных навыков. С помощью наших рекомендаций вы сможете справиться с работой самостоятельно без привлечения наемных специалистов.

Виды радиаторов

В продаже сегодня присутствуют самые разнообразные по материалам, мощности и дизайну модели. Их монтируют путем крепления на стены, устанавливают на пол или встраивают в полы. Теплоносителем служит подготовленная вода или антифриз, главное свойство которых — большая теплоемкость.

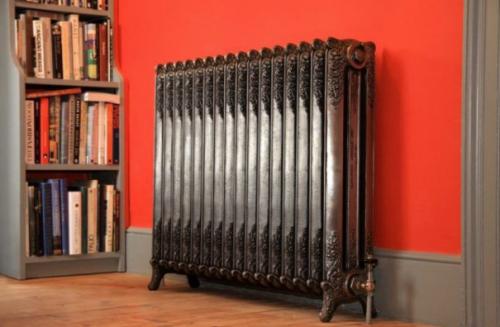

Чугунные радиаторы

Чугун — достаточной устойчивый к коррозии сплав, обладающий к тому же высокой тепловой инерцией. С одной стороны вызывает лишние энергозатраты и долгое время на прогрев самого материала, но с другой — способствует более равномерной отдаче тепла. При отключении отопления чугунные батареи еще долго согревают помещение.

Несмотря на появление алюминиевых и биметаллических радиаторов чугунные довольно часто можно встретить в жилых домах. До сих еще справляются со своей задачей батареи в советских квартирах, установленные 40 и более лет назад.

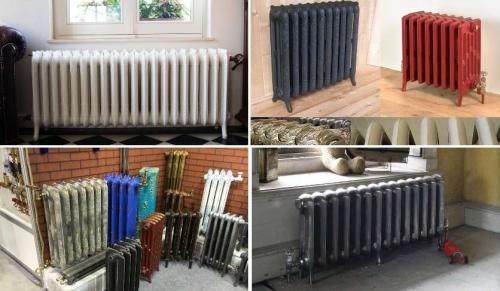

Новые модели чугунных радиаторов — это современные стильные конструкции, которые поражают многоцветием и изысканным дизайном. Они могут сделать интересным любой интерьер, но стоят довольно дорого.

Недостаток радиаторов из чугуна — большой вес. Не всякая стена выдержит такую нагрузку. Поэтому часто системы отопления с «чугуниной» предусматривают крепление батарей к полу или установку их на ножки.

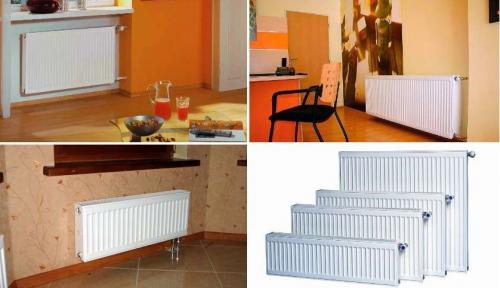

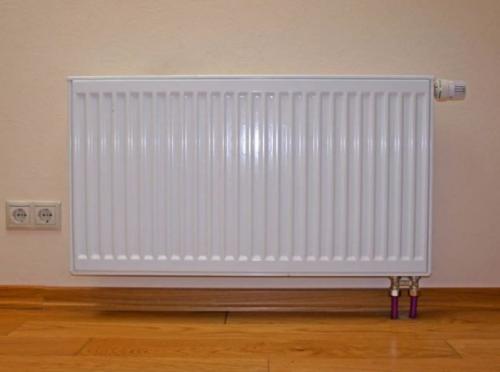

Стальные радиаторы

Изготавливаются в виде панельных обогревателей из штампованных стальных листов, внутри которых предусмотрены каналы для теплоносителя. Толщина металла, используемого для радиаторов, — 1,2-2 мм. Поверхность панелей может быть гладкой или ребристой.

Габариты в зависимости от модели стального радиатора различны:

• высота — 200-900 мм;
• длина — 300-4000 мм;
• глубина — 60-170 мм.

Мощность приборов зависит не только от размеров, но и количества конвекционных рядов и излучающих элементов-пластин.

Плюсы радиаторов из стали:

• быстрое нагревание;
• минимальный объем теплоносителя;
• КПД до 75%;
• возможность регулировки;
• нет соединений, где могла бы возникнуть протечка;
• приятный дизайн;
• экономичная цена.

Стальная батарея в форме скамейки

Среди недостатков:

• неустойчивость к гидроударам;
• ограничения по рабочему давлению 13 атм., по температуре теплоносителя 110°С;
• подверженность коррозии.

Для предупреждения быстрого ржавления в систему заливают антифризы. Если используется вода, нельзя сливать больше, чем на 2 недели в году.

Алюминиевые радиаторы

Приборы изготавливаются из сплавов алюминия с другими веществами — медью, магнием, кремнием. Радиаторы состоят из секций, количество которых можно уменьшать или увеличивать по своему усмотрению. Межосевое расстояние в разных моделях — 350 или 500 мм, глубина — 80-100 мм. Теплоотдача обеспечивается путем передачи тепла от наполненных теплоносителем трубок к излучающим пластинам и далее к циркулирующему между ними воздуху.

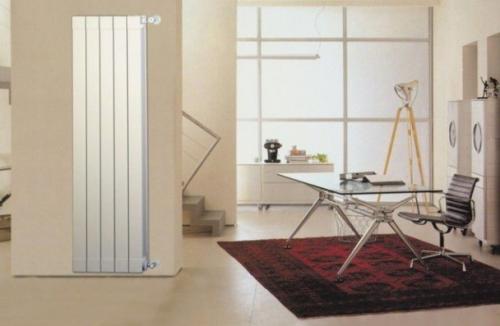

Алюминиевая батарея как часть дизайна квартиры

Преимущества алюминиевых радиаторов:

• быстрое нагревание;
• высокая теплоотдача;
• низкий вес;
• долговечность.

К недостаткам можно отнести:

• возможность развития коррозии в результате блуждающих токов или использования неподготовленной воды;
• накопление в системе газа водорода, который является продуктом реакции воды и алюминия.

Срок службы радиаторов составляет 10-15 лет и напрямую зависит от толщины металла. Рекомендуется использовать изделия с весом одной секции не менее 1,3 кг, поскольку тонкие стенки быстро разрушаются, появляются очаги коррозии, течи.

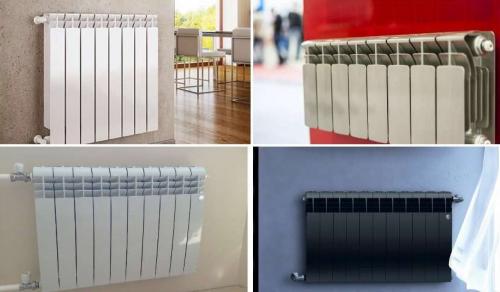

Биметаллические радиаторы

Конструкция этих обогревателей состоит из стального коллектора и алюминиевой оболочки. Внешне биметаллические радиаторы могут похожи на секционные алюминиевые или стальные. Но в отличие от них меньше реагируют на скачки давления в системе, не вступают в реакцию с образованием взрывоопасного водорода.

Секция качественного прибора весит не менее 1,8 кг. Такая толщина металла достаточна, чтобы выдержать гидравлические нагрузки до 30-40 атмосфер. Не стоит покупать более легкие приборы, которые изготавливаются с нарушениями технологии и не гарантируют долгой эксплуатации.

Наиболее ценные качества биметаллических радиаторов:

• легкость;
• большой срок службы;
• высокая теплоотдача;
• устойчивость к значительным нагрузкам.

Батареи их двух металлов обладают низкой тепловой инерцией — быстро нагреваются и так же быстро остывают. Цена их выше, чем у других, но вполне оправдана прочностью и долговечностью.

Расчет количества секций

Чтобы радиаторы обеспечивали нужную мощность обогрева, нужно определить оптимальное количество секций (для секционных приборов). В качестве нормативного руководства используют СП 60.13330.2010, содержащие рекомендации по расчету систем отопления, вентиляции и кондиционирования.

Главная задача при установке радиаторов отопления — организовать эффективную и бесперебойную работу системы обогрева и ее простое обслуживание. Монтаж современных приборов несложен и не требует профессиональных навыков. С помощью наших рекомендаций вы сможете справиться с работой самостоятельно без привлечения наемных специалистов.

Выбор и монтаж чугунных радиаторов

В продаже сегодня присутствуют самые разнообразные по материалам, мощности и дизайну модели. Их монтируют путем крепления на стены, устанавливают на пол или встраивают в полы. Теплоносителем служит подготовленная вода или антифриз, главное свойство которых — большая теплоемкость.

Чугун — достаточной устойчивый к коррозии сплав, обладающий к тому же высокой тепловой инерцией. С одной стороны вызывает лишние энергозатраты и долгое время на прогрев самого материала, но с другой — способствует более равномерной отдаче тепла. При отключении отопления чугунные батареи еще долго согревают помещение.

Преимущества чугунных радиаторов

Несмотря на появление алюминиевых и биметаллических радиаторов чугунные довольно часто можно встретить в жилых домах. До сих пор справляются со своей задачей батареи в советских квартирах, установленные 40 и более лет назад.

Недостатки чугунных радиаторов

Недостаток радиаторов из чугуна — большой вес. Не всякая стена выдержит такую нагрузку. Поэтому часто системы отопления с «чугуниной» предусматривают крепление батарей к полу или установку их на ножки.

Новые модели чугунных радиаторов — это современные стильные конструкции, которые поражают многоцветием и изысканным дизайном. Они могут сделать интересным любой интерьер, но стоят довольно дорого.

Сколько обогревает 1 секция биметаллического радиатора. Расчет количества секций

Нельзя устанавливать батареи  из биметалла наобум. Важно точно знать количество секций, поскольку от этого зависит эффективность отопления помещений и рациональность расхода ресурсов. Если в комнате слишком холодно или чрезмерно жарко (при условии исправной работы системы), с большой вероятностью допущены ошибки при расчете секций. Лучше сразу все выполнить верно.

Мощность 1 секции прямо зависит от размеров биметаллической батареи. Если межосевое расстояние составляет 350 мм, значение будет около 0,14 кВт. При расстоянии 500 мм – 0,16-0,19 кВт. Есть общепринятый стандарт, согласно которому для обогрева 1 м2 помещения нужно не менее 0,1 кВт. С учетом этого для расчетов применяется формула: площадь комнаты х 100 / мощность 1 секции. В результате расчетов получим оптимальное количество элементов батареи из биметалла.

Посмотрим на примере: есть помещение размером 18 м2. Планируем покупать биметаллический радиатор «Теплоприбор» БР1-500 с мощностью 185 Вт (1 секция).

Имеем: 18 х 100 / 185 = 9,7.

Округляем и получаем ровно 10 секций.

Познакомьтесь с радиаторами теплоприбор

Преимущества радиаторов ТЕПЛОПРИБОР

Надежные и долговечные

- функционируют при показателях давления 16–20 атм. и выдерживают скачки до 30 атм. Срок их службы – от 25 лет.

Имеют длительную гарантию

- на алюминиевые модели – 10 лет,
а на биметаллические – 15 лет.

Состоят из российских материалов на 90%

– работаем с сырьем, получаемым напрямую от ведущих плавильных предприятий России, и отечественными составляющими.

Подходят для различных отопительных cистем

– можно устанавливать в однотрубные, двухтрубные, автономные теплосистемы с верхним и нижним подключением.

Легкие и компактные

– предприятие производит радиаторы
с массой одной секции от 1,06 до 1,94 кг. Их размер колеблется от 400х80х90 до 567х80х90 мм.

Мощные

– теплоотдача 500-миллиметровых изделий составляет 185 Вт – 191 Вт,
а 350-миллиметровых – 134-138 Вт. По этому показателю они не уступают мировым брендам.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/kak-pomenyat-drevnyuyu-chugunnuyu-batareyu-na-razlichiya-mezhdu-chugunnymi-i-alyuminievymi

Сколько секций биметаллического радиатора нужно на 1м2. Вычисления по объему

Чтобы определить объем комнаты, придется использовать такие показатели, как высота потолка, ширина и длина. Умножив все параметры и получив объем, его следует умножить на показатель мощности, определенный СНиП в размере 41 Вт.

Например, площадь помещения (ширина х длину) 16 м2, а высота потолка 2.7 м, что дает объем (16х2.7), равный 43 м3.

Для определения мощности радиатора следует объем умножить на показатель мощности:

После этого полученный результат так же делится на мощность одой секции радиатора. Например, она равна 160 Вт, значит, для помещения объемом 43 м3 потребуется 11 секций (1771: 160).

И такой расчет биметаллических радиаторов отопления на квадратный метр так же не будет точным. Чтобы удостовериться, сколько на самом деле потребуется секций в батарее, нужно произвести расчеты по более сложной, но точной формуле, которая учитывает все нюансы, вплоть до температуры воздуха за окном.

Данная формула выглядит следующим образом:

S х 100 х k1 х k2 х k3 х k4 х k5 х k6 * k7 = мощность радиатора, где K, это параметры теплопотерь:

k1 – тип остекления;

k2 – качество утепления стен;

k3 – размер окна;

k4 – температура на улице;

k5 – наружные стены;

k6 – это помещение над комнатой;

k7 – высота потолка.

Если не полениться, и вычислить все эти параметры, то можно получить реальное количество секций биметаллического радиатора на 1 м2.

Сделать подобные расчеты несложно, и даже приблизительный показатель – это лучше, чем покупать батарею на «авось».

Биметаллические радиаторы – это дорогая и качественная продукция, поэтому перед покупкой и установкой следует с должным вниманием ознакомиться не только с такими параметрами, как тепловая мощность и устойчивость к высоким давлениям, но и с их устройством.

У каждого производителя есть свои привлекательные «фишки» для клиентов. Нельзя покупать батареи только ради акций. Качественный расчет тепловой мощности биметаллического радиатора обеспечит комнату теплом на ближайшие 20 — 30 лет, что намного привлекательнее, чем одноразовая скидка.

Источник: https://alyuminievye-batarei.aystroika.info/stati/skolko-sekciy-radiatora-na-komnatu-20-kv-m-formula-rascheta-kolichestva-sekciy-radiatorov

Замена чугунных батарей на биметаллические расчет. Расчет количества секций биметаллического радиатора

На чтение 2 мин

Многие люди, затеявшие ремонт и решившие заменить старые чугунные батареи новенькими биметаллическими радиаторами, сталкиваются с проблемой правильного расчета количества секций. Ведь здесь главное не допустить ошибок, так как от этого зависит дальнейший уют и комфорт жилья.

На сегодняшний день, биметаллические радиаторы, это достойная и самая оптимальная замена устаревшим чугунным батареям. Но для того, чтобы помещение полноценно отапливалось, необходимо правильно вычислить нужное, для этого количество секций радиатора.

Расчет количества секций

Самое распространенное заблуждение многих людей, это когда за основу берут количество секций старой чугунной батареи. Такой подход крайне неверен. Необходимо учитывать, что теплоотдача старых радиаторов намного выше и если установить биметаллический радиатор с таким же количеством секций, то помещение не будет прогреваться полноценно.

Еще одна ошибка, когда добавляют секции просто «на глаз». То есть, добавляют на пару тройку секций больше, чем было у старой батареи. Это в корне неправильно. Без специальных расчетов, с учетом многих факторов не обойтись.

Важные факторы при расчетах:

• Материал, из которого изготовлены стены и их толщина;
• Высота и квадратура помещения;
• Материал, из которого изготовлены окна, их количество и квадратура;
• К какому типу относится помещение (складское помещение, коридор, жилая комната, кухня, ванная и т.д.);
• Соотношение площади комнаты и оконных проемов;
• И немаловажный фактор, это климат региона.

Есть еще несколько второстепенных факторов: имеются ли рядом с комнатой другие отапливаемые помещения, на каком этаже она расположена, на каких стенах планируется размещение радиатора (наружные или внутренние) и некоторые другие.

Можно рассчитать количество секций самостоятельно, исходя из некоторых правил, но полученные данные могут быть неточными. Лучше всего воспользоваться услугами профессионалов.

И так, определяем площадь комнаты, далее, умножаем полученное число на 100Вт (теплоотдача радиатора), затем, полученный результат разделяем на число теплоотдачи одной секции радиатора (должна быть указана в техпаспорте). Данный метод не учитывает многих факторов, от этого и его неточность. Но для средней полосы страны, таких расчетов вполне хватает.
