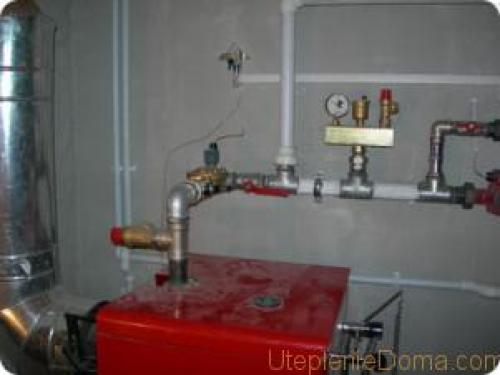

Как правило, закрытая система отопления функционирует в автоматическом режиме. Из этого следует, что лучше отдавать предпочтение котлам с встроенной автоматикой. Такая система, после установки всех необходимых режимов работы, работает без вмешательства человека.

Наиболее оптимальный вариант, это использование газовых котлов. Подключив комнатный регулятор температуры, допустимо поддерживать температурный режим с точностью до одного градуса. Это удобно, а для человека это комфортно.

Некоторые модели характеризуются тем, что у них есть возможность подключения наружных датчиков для регулировки работы газовых горелок в зависимости от погодных условий. Газовые котлы – это наилучший вариант для закрытых систем отопления. С их помощью допустимо обеспечить необходимый уровень комфорта в жилище человека, хотя газ имеется не везде.

Закрытая система отопления в частном доме. Выбор типа котла

Двухтрубная закрытая система отопления в доме на два этажа (схема)

Электрические котлы могут обеспечить не меньшую степень автоматизации. Если раньше основными моделями были модели на ТЭНах, то в последнее время разрабатываются котлы индукционные, а также электродные. Они характеризуются более компактными размерами, а также минимальной инерционностью. Кроме этого, считается, что они более экономичные, хотя установка электрических котлов связана с рядом трудностей. Первая и основная трудность, это перебои с подачей электрической энергией. Вторая трудность связана с недостаточной мощностью линий электропередачи, так как для работы электрического котла необходима мощность от 8 до 12 кВт. Питать такой котел от генератора – это не так просто, да и не выгодно.

Закрытая система отопления в частном доме. Выбор типа котла

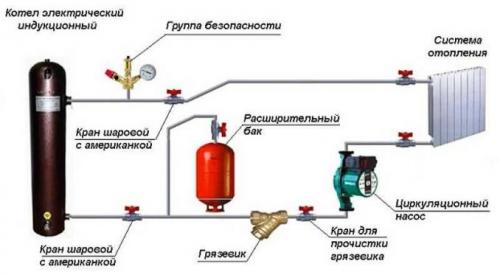

Пример закрытой системы отопления с индукционным котлом

Независимые источники отопления работают на жидком или твердом топливе, но и здесь много проблем. Для котла на жидком топливе потребуется отдельное помещение, а котел на твердом топливе является источником мусора, из-за чего много неудобств.

Следует отметить отдельно, что современные котлы на твердом топливе имеют свой уровень автоматизации, хотя он несравним с уровнем автоматизации газовых котлов. Горение котла на твердом топливе все равно придется контролировать, так как его работа связана с периодичностью. Другими словами, он, то нагревается, то остывает, по мере горения топлива.

Существуют еще пеллетные котлы, работающие на пеллетах, хотя их смело можно называть котлами на твердом топливе. Пеллеты, это своеобразные гранулы, изготовленные из древесных отходов. Они автоматически подаются в котел из бункера, поэтому котел работает, пока не израсходуется запас пеллет в бункере. Если используются качественные пеллеты, то они сгорают практически полностью, и котел необходимо чистить один раз в несколько недель. Вся работа котла обеспечивается за счет работы автоматики. К сожалению, такие котлы не пользуются популярностью из-за высокой стоимости котлов, а также высокой стоимости пеллет.

Закрытая система отопления в частном доме. Выбор типа котла

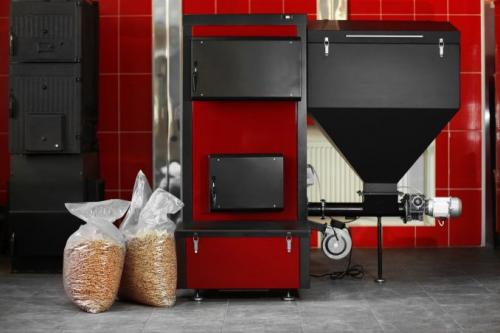

Пеллетный котел

Самое главное, это правильно рассчитать мощность котла для закрытой системы отопления. Как правило, она определяется так: 1 кВт мощности котла потребуется на 10 метров квадратных площади помещения. Естественно, что лучше взять мощность котла с запасом где-то процентов на 30 минимум. Работа на предельных параметрах негативно влияет на долговечность оборудования. К тому же бывают зимы с аномальными холодными периодами, когда котел не сможет справиться с обеспечением нужной температуры в помещении.

Монтаж закрытой системы отопления. Процесс запуска открытой гравитационной отопительной системы

В современных домах открытые системы отопления устраивают довольно редко, такие технологии уже давно считаются пережитком прошлого. Но они еще существуют, поэтому следует рассмотреть, как их нужно заполнить водой. В любой подобной отопительной системе имеется расширительный бачок в самой верхней ее точке, он предназначен для накопления воды после увеличения ее объемов в системе с возросшим давлением во время роста температуры. Бачок представляет собой открытый резервуар с крышкой или без нее. Через бачок и происходит заполнение системы водой. Большие объемы жидкости, конечно, достаточно проблематично будет заливать мелкой тарой, к тому же на самую верхнюю точку.

Наиболее рационально будет использовать обычный вибрационный насос бытового предназначения. Для этого подготавливают вместительную емкость, наполняют водой. К насосу крепят хомутами заранее подготовленные шланги. Такой насос имеет погружной тип строения. Шланг, через который будет производиться забор воды, нужно опустить в подготовленный бак с водой. Шланг, из которого будет производиться выпуск воды, погружают в расширительный бачок. Включают насос, давление в системе должно составлять от полутора до двух атмосфер. При понижении следует добавлять воду в подготовленный бак и ниже опускать в него шланг. Когда отопительный комплекс заполнится, вода будет видна на дне расширительного бачка, можно считать систему заполненной.

Схема монтажа системы водяного отопления.

Излишки воздуха выйдут из труб при первой же топке через расширитель. Следует отметить, что во время отопительного сезона, когда в системе поддерживается постоянно высокая температура, вода будет постепенно испаряться из расширителя. Нужно проводить подпитку, доливая воду в расширитель до необходимого уровня. Следует следить и за температурой на термометре, прикрепленном к отопительному котлу. При достижении ее уровня выше 80°С вода в скором времени начнет кипеть и выплескиваться. В таком случае нужно перекрыть доступ кислорода в топку для снижения интенсивности горения.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/sistema-otopleniya-zakrytogo-tipa-v-chastnom-dome-osnovnye-osobennosti

Как переделать закрытую систему отопления в открытую. Принцип действия закрытой СО

Закрытая (иначе – замкнутая) система отопления — это сеть трубопроводов и отопительных приборов, в которой теплоноситель полностью изолирован от атмосферы и движется принудительно – от циркуляционного насоса. Любая ЗСО обязательно включает такие элементы:

  • отопительный агрегат – газовый, твердотопливный либо электрический котел;
  • группа безопасности, состоящая из манометра, предохранительного и воздушного клапана;
  • обогревательные приборы – радиаторы или контуры теплых полов;
  • соединительные трубопроводы;
  • насос, прокачивающий воду или незамерзающую жидкость через трубы и батареи;
  • фильтр сетчатый грубой очистки (грязевик);
  • закрытый расширительный бак, оснащенный мембраной (резиновой «грушей»);
  • запорные краны, балансировочные вентили.

Как переделать закрытую систему отопления в открытую. Принцип действия закрытой СО

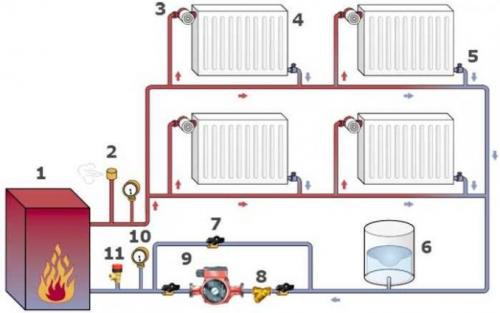

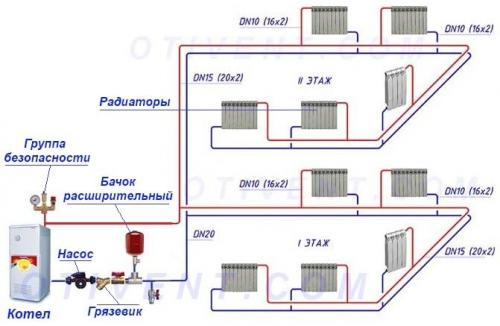

Типовая схема закрытой тепловой сети двухэтажного дома

Примечание. В зависимости от схемы в состав ЗСО дополнительно включаются современные устройства регулирования температуры и расхода теплоносителя – радиаторные термоголовки, обратные и трехходовые клапаны, термостаты и тому подобное.

Алгоритм работы системы закрытого типа с принудительной циркуляцией выглядит так:

  1. После сборки и опрессовки производится заполнение трубопроводной сети водой, пока манометр не покажет минимальное давление 1 Бар.
  2. Автоматический воздухоотводчик группы безопасности в процессе заливки выпускает из системы воздух. Он же занимается удалением газов, накапливающихся в трубах при эксплуатации.
  3. Следующий шаг – включение насоса, запуск котла и прогрев теплоносителя.
  4. В результате нагрева давление внутри ЗСО возрастает до 1.5—2 Бар.
  5. Увеличение объема горячей воды компенсируется мембранным расширительным бачком.
  6. Если давление поднимется выше критической точки (обычно – 3 Бар), предохранительный клапан произведет сброс лишней жидкости.
  7. Раз в 1—2 года система должна проходить процедуру опорожнения и промывки.

Принцип работы ЗСО многоквартирного дома абсолютно идентичен – движение теплоносителя по трубам и радиаторам обеспечивают сетевые насосы, расположенные в промышленной котельной. Там же находятся расширительные баки, регулировкой температуры занимается смесительный либо элеваторный узел.

Закрытая гравитационная система отопления. Гравитационная система отопления

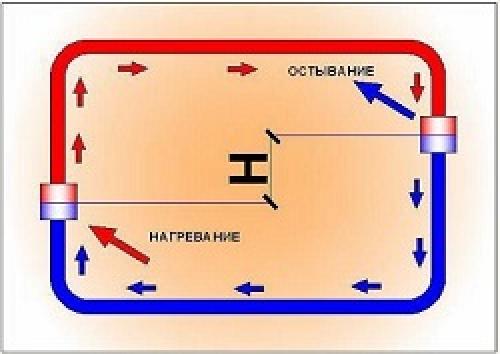

Гравитационная система отопления была изобретена в 1777 г. французским физиком Боннеманом (Bonneman) и предназначалась для обогрева инкубатора.

Закрытая гравитационная система отопления. Гравитационная система отопленияНо только с 1818 г., гравитационная система отопления стала повсеместно применяться в Европе, правда пока только для теплиц и оранжерей. В 1841 году англичанин Гудом (Hood) разработал методику теплового и гидравлического расчета систем с естественной циркуляцией. Ему удалось теоретически доказать пропорциональность скоростей циркуляции теплоносителя квадратным корням из разницы высот центра нагрева и центра охлаждения, то есть перепада высот между котлом и радиатором. Естественная циркуляция теплоносителя в системах отопления была достаточно хорошо изучена и имела мощную теоретическое обоснование.

Но с появлением насосных отопительных систем интерес ученых к гравитационной системе отопления неуклонно угасал.Закрытая гравитационная система отопления. Гравитационная система отопленияВ настоящее время, гравитационное отопление поверхностно освещают в институтских курсах, что привело к неграмотности специалистов, осуществляющих монтаж данной системы отопления. Стыдно сказать, но монтажники, строящие гравитационное отопление в основном используют советы «бывалых» да те скупые требования, которые изложены в нормативных документах. Стоит помнить, что нормативные документы только диктуют требования и не дают объяснение причин появления того или иного явления. В связи с этим в среде специалистов бытует достаточное количество заблуждений, которые и хотелось немного развеять.

Закрытая система отопления с насосом. Циркуляционный насос и схемы замкнутого контура

Система отопления закрытого типа в частном доме используется очень часто, что связано с эффективностью. Системы обогревания с принудительной транспортировкой теплоносителя оснащаются насосами, которые подают и распределяют воду по радиаторам. Применяется насос в таких сетях, как «ленинградка». Схема закрытой системы отопления с принудительной циркуляцией типа «ленинградка» имеет вид замкнутого кольца, в котором расположен котёл. Это система простого типа применяется в многоквартирных домах старой постройки, а также частных домах. Схема такой сети представлена на фото ниже.

Принцип работы такой схемы заключается в том, что от котла отходит труба, в которую врезано любое количество радиаторов. Эта труба укладывается на уровне пола, и в неё подключается вход и выход из радиатора. Такую систему ещё называют однотрубной, так как радиаторы включаются в контур только одной трубы.

Недостаток однотрубной системы в том, что она не способна равномерно распределять теплоноситель по батареям поэтому, чем дальше установлен радиатор от котла, тем температура в нем будет ниже.

Такая система не способна равномерно прогревать все комнаты, поэтому её применение актуально только в маленьких домах с небольшим количеством комнат. Для разрешения данной проблемы в систему монтируется циркуляционный насос, которым активно перемещается теплоноситель. Чем выше скорость перемещения воды, тем равномернее будут прогреты все комнаты.

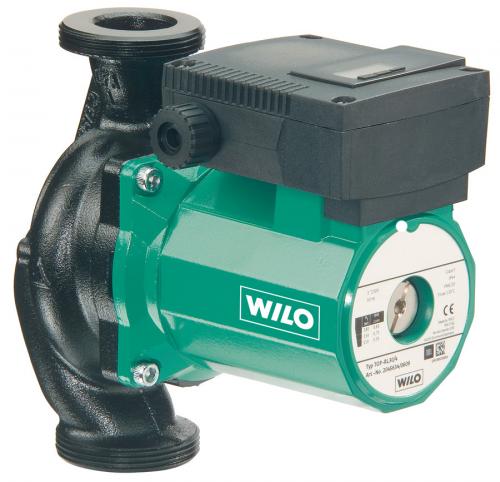

Циркуляционный насос состоит из электрической и механической части. Электрическая часть отвечает за вращение крыльчатки насоса, что происходит благодаря маломощному электромотору. Насос же выполняет задачу транспортировки теплоносителя по контуру. Причём для него не важно, какой тип системы сооружён: закрытого или открытого типа.

Закрытая система отопления с насосом. Циркуляционный насос и схемы замкнутого контура

Двухтрубные системы отопления с газовым котлом популярны, и очень часто сооружаются в частных домах. В такой системе работает самотёчная подача, и происходит самостоятельное перемещение теплоносителя. Однако подать горячую воду по всем радиаторам в одинаковом объёме естественным путём невозможно, поэтому прибегают к монтажу циркуляционных насосов. Ведь при помощи таких устройств возможно не только быстрое прогревание всего дома, но и поднятие горячей воды на второй этаж.

Открытая система отопления с насосом. Особенности обустройства открытого отопления

Открытая система отопления с насосом. Особенности обустройства открытого отопления

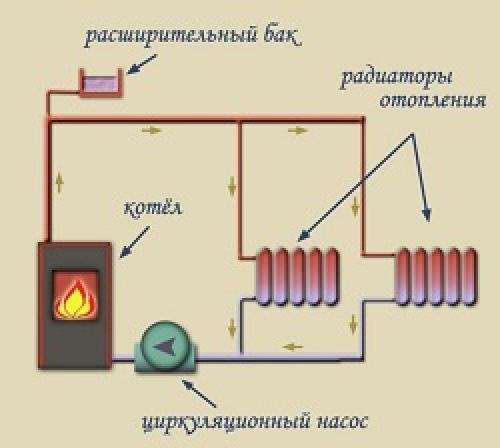

Классическая комплектация открытого отопления

Классическая система отопления открытого типа для частного дома отличается от закрытой показателем давления. Оно равно атмосферному. Поэтому для обустройства этого типа теплоснабжения требуется значительно меньше комплектующих, точных расчетов. Но это не значит, что схема открытого отопления может составляться непрофессионально.

Для автоматической стабилизации давления теплоносителя в трубах в системе предусмотрен открытый расширительный бак для открытого отопления. Именно конструкция этого компонента отличает схему открытого теплоснабжения от закрытого. Движение теплоносителя может осуществляться двумя способами:

  • За счет теплового расширения горячей воды . Для этого необходим разгонный стояк. По такой схеме проектируется открытая система отопления с естественной циркуляцией;
  • Установка насосного оборудования . Оно позволяет увеличить скорость движения теплоносителя. Насос в открытой системе отопления необходим, если общая протяженность магистралей превышает 25 м.

Кроме этого необходимо уменьшить показатель трения воды при ее прохождении через трубы. Для этого диаметр последних должен составлять не менее 30 мм. В противном случае будет возрастать гидравлическое сопротивление, что уменьшит естественную циркуляцию.

Определяющим компонентом в схеме является котел для открытой системы отопления. Важно не только правильно подобрать конструкцию и принцип работы прибора, но и соблюсти все правила установки.

Несмотря на то что себестоимость схемы открытой системы отопления с насосом будет значительно ниже, чем у аналогичной закрытой системы – монтаж первой отличается сложностью. Это обязательно нужно учитывать при проектировании теплоснабжения.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/sistema-otopleniya-zakrytogo-tipa-v-chastnom-dome-osnovnye-osobennosti

Заполнение закрытой системы отопления. Зависимость техники заливки от причины

Приципы заполнения влияют на последовательность работ. Если это новая система, то проверяем её визуально и проводим испытания, опрессовку избыточным давлением, закачав воздух или жидкость примерно 2-2,5 атмосферы (норма 1,25 часть рабочего давления, но не менее 2 атмосфер). По манометру контролируем отсутствие падения давления.

Для заполнения небольших контуров отопления можно вместо компрессора взять автомобильный насос. Иногда проводят опрессовку непосредственно жидкостью, используя центробежный насос, предварительно подключив расширительный бак к системе. При небольших объемах можно использовать ручной насос с отделением для жидкости.

Для заправки небольшого контура отопления теплоносителем лучше взять в аренду ручной насос с устройствами контроля за состоянием заполняемой системы

Если проводим периодическую чистку системы с заменой воды, то необходимо вначале слить жидкость, приготовив для неё место или тару. Дождавшись остывания теплоносителя, сбрасываем избыточное давление, открутив ниппель.

В верхней точке открываем вентиль или клапан Маевского для сообщения с атмосферой. В нижней точке постепенно открываем кран слива. При резком открытии возникают гидроудары, приводящие к повреждению. Здесь нужно быть осторожным.

Слив теплоноситель, наполняем систему промывочной жидкостью и с помощью насоса обеспечиваем её циркуляцию.

Промывка химическими присадками растворяет накипь, осадки и ржавчину, куски которой отсеиваются через фильтр и оседают в накопительной ёмкости

Затем промывают чистой водой с добавками и нейтрализатором, призванными нейтрализовать добавки первой промывки.
После этих операций, как и в первом случае, проводится опрессовка отопления. Выявленные протечки и ослабленные места бывают обычно в местах сварочных работ и резьбовых соединений.

Чугунные батареи оснащены соединительными прокладками, которые со временем усыхают, грубеют и при остывании протекают. Их следует заменить и провести дополнительную подтяжку батарей. После ремонтных работ опять опрессовка и при положительном результате переходим к следующему этапу.

Многократная опрессовка автономной сети отопления позволяет убедиться, что после выполнения промывки и прочих операций контур остался в рабочем состоянии

Заполнение отопления водой происходит через нижнюю точку при открытой верхней. Подключив электронасос, через кран закачиваем воду в систему. Причём кран открыт наполовину или менее для исключения гидроудара . Постепенно система заполняется, что подтверждает шум от движения воды и легкое булькание. Заканчиваем, когда из верхней точки начнёт течь вода.

Затем начинаем стравливать воздух из подключенных потребительских приборов, котла, бойлеров, расширительного бачка с мембраной и батарей с помощью имеющихся кранов и клапанов. Далее к верхней точке системы подключаем прозрачный шланг, который опускаем в ёмкость с теплоносителем.

Включив насос, дополнительно заполняем отопление до тех пор, пока из прозрачного шланга в ёмкости не потечет вода без пузырьков воздуха.

Если есть возможность, после, можно закольцевать закачивающую систему шлангом, и прогнать теплоноситель несколько раз. Это обеспечит дополнительную дегазацию. И наконец, накачивают воздух за мембрану расширителя, обеспечивая необходимое давление для работы циркуляционного насоса отопления, который включаем для прогонки без нагрева.

Для полной проверки качества заполнения системы необходимо в пробном порядке включить отопление и по нагреву, определить отсутствие воздушных пробок и равномерность нагрева с помощью тепловизора или инфракрасного измерителя температуры.

В завершении работ надо проверить температуру, которую поставляет система отопления. Первоначальная температура теплоносителя должна быть такой, чтобы здание смогло прогреться

Одновременно с помощью кранов или современных терморегуляторов проводится установка и регулировка температур в помещениях. Оценивается и эффективность теплоизоляции. Необходимо предусмотреть запас очищенной воды и средства её доливки в систему, для исключения потерь на испарение. Все эти действия призваны обеспечить безаварийную работу отопления на зимний период.

Закрытая система отопления с естественной циркуляцией. Закрытая и открытая

Закрытая система отопления с естественной циркуляцией. Закрытая и открытая

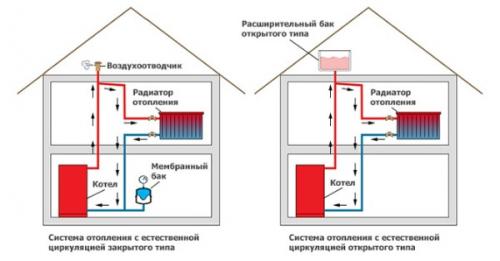

В системе открытого типа расширительный бак находится в самой высокой точке, котел — в самой низкой

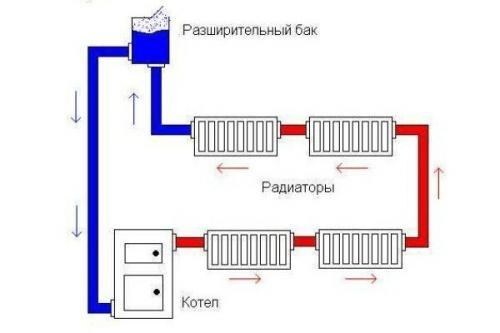

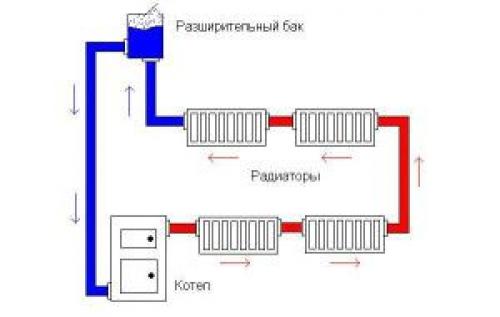

Открытая система отопления с естественной циркуляцией на данный момент считается самым популярным видом. Схему работы этой коммуникации мы описывали выше. Из котла нагретый теплоноситель попадает в трубы, при нагревании он расширяется, что способствует движению холодной жидкости по системе к отопительному прибору.

Одним из основных приборов, используемых в данной схеме, считается расширительный бак. Во время расширения излишки жидкости собираются именно в этой ёмкости. Верхняя часть такого резервуара открытая, что способствует испарению нагретой воды, поэтому в процессе работы отопления жидкость необходимо постоянно доливать. В открытой системе не предусмотрен циркуляционный насос. Её схема состоит из следующих приборов:

  • Котёл;
  • Трубопровод;
  • Отопительные приборы (радиаторы);
  • Расширительный бачок.

Обратите внимание! Теплоноситель в рассматриваемой системе перемещается достаточно медленно. Для повышения эффективности работы системы и ускорения жидкости, котёл в открытой системе отопления устанавливают на самом низком участке. Расширительный бачок монтируют в самой высокой точке трубопровода.

Теперь ознакомимся с отопительной системой закрытого типа. Подобные трубопроводы герметичны, перемещение теплоносителя здесь происходит с использованием циркуляционного насоса. Перечень основных приборов тот же, но расширительный бачок в данном случае выполнен в виде герметичного резервуара со специальной мембраной для регулирования давления. Кроме этого в закрытой отопительной системе присутствует циркуляционный насос, что позволяет подводить к потребителям равномерно прогретый теплоноситель.

Закрытая система отопления с естественной циркуляцией. Закрытая и открытая

Многие из владельцев загородной недвижимости пытаются понять, какая из отопительных систем лучше. Разница между этими двумя видами заключается в следующих деталях:

  • В открытой системе расширительный бачок монтируется наверху, в закрытой системе этот прибор может устанавливаться на любом участке контура;
  • В закрытую систему не попадает атмосферный воздух, её работа происходит при определённом давлении. В таком случае становится минимальной возможность возникновения воздушных пробок, что повлияет на продолжительность эксплуатации отопления;
  • Для монтажа отопительной системы открытого типа используются металлические трубы большого диаметра, причём весь контур должен выставляться под определённым уклоном. Большие трубы не всегда вписываются в дизайн помещений.
  • Закрытая система отопления не нуждается в устройстве труб большого диаметра, здесь нет необходимости соблюдать 1%-й уклон, да и стоимость контура окажется намного дешевле аналога открытого типа. При правильной установке циркуляционный насос не создаст много шума.

Закрытая система отопления с твердотопливным котлом. Что такое правильная схема отопления с твердотопливным котлом?

Закрытая система отопления в частном доме. Выбор типа котла 11

Вот так подключают нагреватели на дровах, угле, брикетах или пиллетах.

Схема отопления частного дома с твердотопливным котлом – это совокупность нагревательных элементов, дополнительных устройств к котлу и контуру отопления, конструкционных единиц самой разводки, которые вместе образуют систему отопления дома с ее рабочими характеристиками. Полноценная отопительная система включает в себя котел, нагревательные элементы (радиаторы, трубы, полотенцесушитель и др.), контролирующие и предохранительные устройства, бак расширительный и др. Правильно выполненная схема – это контур отопления, соответствующий современным государственным стандартам и нормам.

Перечень основных государственных стандартов, согласно которым выполняется установка твердотопливных котлов отопления в частном доме:

  • государственные строительные нормы и основные положения о жилых зданиях от 2005 года;
  • государственный стандарт об устройствах, работающих на твердом топливе от 1995 года;
  • государственный стандарт, где описаны нагревательные элементы с производительностью 100 кВт (1993 год);
  • строительные нормативы о системе отопления и кондиционирования жилых зданий (1991 год);
  • строительные нормативы о теплоходных сетях.

Любой, кто намерен выполнить подключение твердотопливных котлов к системе отопления собственными силам в обязательном порядке должен ознакомиться с вышеперечисленными документами и в ходе работ придерживаться указанных в них нормативов.

Идеальный вариант – положится на специалистов. Они не только знают все необходимые требования для успешного монтажа системы, но и имеют соответствующий опыт в данном вопросе. Сделают все в лучшем виде.
