Как заполнять систему отопления закрытого типа. Закрытая система теплоснабжения —, что это такое
Как известно, в любой системе отопления частного дома есть расширительный бак. Это емкость в которой содержится некоторый отъем теплоносителя. Этот бак необходим для компенсации теплового расширения при различных режимах работы. По конструкции расширительные бачки бывают открытого и закрытого типа, соответственно и системы отопления называются открытыми и закрытыми.
Двухтрубная система отопления закрытого типа
В последние годы становится все более популярной именно закрытая схема отопления. Во-первых, она автоматизированная и работает без участия человека длительное время. Во-вторых, в ней можно использовать теплоноситель любого типа, включая антифризы (из открытых бачков он испаряется). В-третьих, давление поддерживается постоянное, что позволяет использовать в частном доме любую бытовую технику. Есть еще несколько плюсов, которые относятся к разводке и эксплуатации:
- Нет непосредственного контакта теплоносителя с воздухом, следовательно, нет (или почти нет) несвязного кислорода, который является мощным окислителем. Значит элементы отопления не будут окисляться, что увеличит срок их службы.
- Расширительный бачок закрытого типа ставится в любом месте, обычно недалеко от котла (настенные газовые котлы идут сразу с расширительными бачками). Бак открытого типа должен стоять на чердаке, а это — дополнительные трубы, а также меры по утеплению, чтобы тепло не «утекало» через кровлю.
- В системе закрытого типа стоят автоматические воздухоотводчики, так что завоздушивания не бывает.
В общем закрытая система отопления считается более удобной. Самый главный ее недостаток — энергозависимость. Движение теплоносителя обеспечивается циркуляционным насосом (принудительная циркуляция), а он без электричества не работает. Естественную циркуляцию в закрытых системах организовать можно, но это сложно — требуется регулирование потока при помощи толщины труб. Это довольно сложный расчет, потому часто считают, что закрытая система отопления работает только с насосом.
Для уменьшения энергозависимости н повышения надежности отопления, ставят блоки бесперебойного питания с аккумуляторами и/или небольшие генераторы, которые обеспечат аварийное электроснабжение.
Закрытая система отопления с насосом. Принцип действия закрытой СО
Закрытая (иначе – замкнутая) система отопления — это сеть трубопроводов и отопительных приборов, в которой теплоноситель полностью изолирован от атмосферы и движется принудительно – от циркуляционного насоса. Любая ЗСО обязательно включает такие элементы:
- отопительный агрегат – газовый, твердотопливный либо электрический котел;
- группа безопасности, состоящая из манометра, предохранительного и воздушного клапана;
- обогревательные приборы – радиаторы или контуры теплых полов;
- соединительные трубопроводы;
- насос, прокачивающий воду или незамерзающую жидкость через трубы и батареи;
- фильтр сетчатый грубой очистки (грязевик);
- закрытый расширительный бак, оснащенный мембраной (резиновой «грушей»);
- запорные краны, балансировочные вентили.

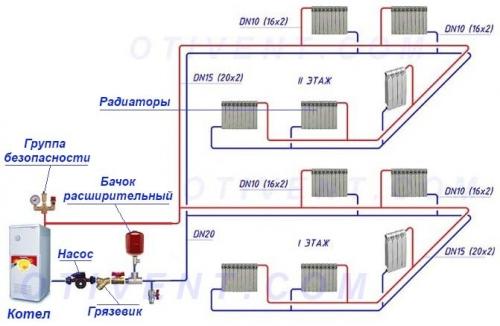

Типовая схема закрытой тепловой сети двухэтажного дома
Примечание. В зависимости от схемы в состав ЗСО дополнительно включаются современные устройства регулирования температуры и расхода теплоносителя – радиаторные термоголовки, обратные и трехходовые клапаны, термостаты и тому подобное.
Алгоритм работы системы закрытого типа с принудительной циркуляцией выглядит так:
- После сборки и опрессовки производится заполнение трубопроводной сети водой, пока манометр не покажет минимальное давление 1 Бар.
- Автоматический воздухоотводчик группы безопасности в процессе заливки выпускает из системы воздух. Он же занимается удалением газов, накапливающихся в трубах при эксплуатации.
- Следующий шаг – включение насоса, запуск котла и прогрев теплоносителя.
- В результате нагрева давление внутри ЗСО возрастает до 1.5—2 Бар.
- Увеличение объема горячей воды компенсируется мембранным расширительным бачком.
- Если давление поднимется выше критической точки (обычно – 3 Бар), предохранительный клапан произведет сброс лишней жидкости.
- Раз в 1—2 года система должна проходить процедуру опорожнения и промывки.
Принцип работы ЗСО многоквартирного дома абсолютно идентичен – движение теплоносителя по трубам и радиаторам обеспечивают сетевые насосы, расположенные в промышленной котельной. Там же находятся расширительные баки, регулировкой температуры занимается смесительный либо элеваторный узел.
Как правильно заполнить систему отопления в частном доме. Виды теплоносителей и требования, предъявляемые к ним
В автономных системах отопления для частного дома применяются жидкие теплоносители следующего типа:
- Вода .
Это наиболее распространенный вид теплоносителя, обладающий следующим рядом преимуществ:
- Минимальная цена.
- Доступность.
- Максимальная теплоемкость (способность передавать тепло).
- Низкая вязкость, а, значит, наименьшая нагрузка на циркуляционный насос.
- Невысокая коррозионная активность – только при наличии растворенного кислорода.
- Экологическая чистота.
- Небольшой коэффициент расширения – не более 0,03%.
Недостатки применения воды в качестве теплоносителя проявляются в коррозионной активности на незащищенных стальных частях системы, а также высокой температуре кристаллизации. Поэтому если дом в холодное время оставляется на достаточное для охлаждения помещений до 00С, то воду потребуется слить. В противном случае под силой расширения замерзающая вода разорвет трубы, батареи и теплообменник.
- Тосол .
Представляет собой антифриз для радиаторов автомобилей, эксплуатируемых в мороз. В последнее время им предпочитают заполнять автономные системы отопления только закрытого типа – ввиду высокой токсичности паров не применяется для открытых схем. Маркируется цифрами – 65, 40 или 30 – что означает, отметку замерзания жидкости при температуре ниже нуля.
Характеризуется следующим рядом особенностей:
- Средняя рыночная цена.
- Показатель теплоемкости средний, но ниже, чем у воды.
- Высокая вязкость – что характеризует большую нагрузку на насос.
- Практически полное отсутствие коррозионной активности.
- Токсичность – из-за входящего в состав этиленгликоля.
- Коэффициент расширения – до 0,05% – почти в 2 раза выше, чем у воды.
В отличие от воды тосол не вызывает коррозии, однако это далеко не всегда хорошо. Так, например, если отопительный контур разгерметизируется, жидкость начет протекать, в то время как вода и прочие коррозионные жидкости быстро «залечат» места утечки образованием ржавчины.
- Пропиленгликоль .
Главные эксплуатационные особенности:
- Низкая теплоемкость. В чистом виде почти в 2 раза ниже, чем у воды. Однако при разбавлении с водой показатель возрастает до приемлемого.
- Высокая вязкость, что создает дополнительную нагрузку на насосное оборудование.
- Коэффициент расширения – не более 0,05%.
- Безвредность.
- Отсутствие коррозионной активности благодаря присадкам.
Хотя пропиленгликоль самый дорогой в рассматриваемом списке антифризов, популярность его высока благодаря абсолютной безвредности. В очищенном виде он добавляется и в косметические средства, и в кондитерские изделия.
- Рассол .
Средство представляет собой раствор простых солей – обычной поваренной, хлористого кальция и некоторых других. Применяется как бюджетная альтернатива – для заполнения системы отопления в частном доме вместо воды. Температура замерзания рассола тем ниже, чем больше концентрация солей.
Особенности эксплуатации:
- Наименьшая стоимость – по цене количества применяемых солей.
- Достаточная теплоемкость – на 2/3 показателя для воды.
- Минимальная вязкость.
- Коэффициент расширения – 0,03%.
- Отсутствие токсичности.
Главные недостатки проявляются в виде низкой подвижности жидкости при большой концентрации солей и высокой коррозионной активности на стенки металлических элементов системы.
Как заполнить систему отопления открытого типа. Заполнение системы
После того как вы определились, чем лучше отапливать дом, и закупили необходимое количество теплоносителя, можно приступать к заполнению и запуску отопительной системы. Процедура зависит от того, какой именно тип циркуляции будет использоваться. Существует два варианта:
- открытая система — теплоноситель циркулирует естественным образом за счет разницы в плотности горячей и холодной жидкости. Встречается она редко, поскольку отопить таким способом можно только небольшое жилище, да и то — не всегда эффективно,
- система закрытого типа — циркуляция теплоносителя осуществляется принудительно, для этого устанавливается специальный насос. Такой подход гораздо более популярен, поскольку благодаря ему можно не ограничивать количество контуров и радиаторов.
Первоначальная заливка или добавление теплоносителя в систему открытого типа осуществляется довольно просто — жидкость заливается через расширительный бак с помощью обычного ведра или любой другой емкости. Затем следует запустить котел — и все готово.
С закрытой системой дело обстоит немного сложнее. Залить воду можно несколькими способами, но проще всего сделать это, подсоединив котел прямо к трубе холодного водоснабжения. Если в качестве теплоносителя будет использоваться дистиллированная жидкость, то нужно подсоединить ко входному патрубку котла насос, шланг которого следует опустить в емкость с подготовленной водой. Далее необходимо по порядку осуществить несколько действий.
- Слейте старый теплоноситель из системы отопления. Для этого нужно открыть сливной кран, который располагается в нижней части контура. Предварительно убедитесь, что температура теплоносителя не превышает 30 градусов, в противном случае есть риск получить ожоги. Перед тем как начать слив, поставьте под кран большую емкость с отметками об объеме. Это поможет точно узнать, сколько новой жидкости необходимо будет залить.
- После того как весь теплоноситель слит, необходимо наполнить контур воздухом. Для этого используется специальный элемент — кран Маевского. Его нужно открыть.
Как заполнить систему отопления без насоса. Зависимость техники заливки от причины
Приципы заполнения влияют на последовательность работ. Если это новая система, то проверяем её визуально и проводим испытания, опрессовку избыточным давлением, закачав воздух или жидкость примерно 2-2,5 атмосферы (норма 1,25 часть рабочего давления, но не менее 2 атмосфер). По манометру контролируем отсутствие падения давления.
Для заполнения небольших контуров отопления можно вместо компрессора взять автомобильный насос. Иногда проводят опрессовку непосредственно жидкостью, используя центробежный насос, предварительно подключив расширительный бак к системе. При небольших объемах можно использовать ручной насос с отделением для жидкости.
Для заправки небольшого контура отопления теплоносителем лучше взять в аренду ручной насос с устройствами контроля за состоянием заполняемой системы
Если проводим периодическую чистку системы с заменой воды, то необходимо вначале слить жидкость, приготовив для неё место или тару. Дождавшись остывания теплоносителя, сбрасываем избыточное давление, открутив ниппель.
В верхней точке открываем вентиль или клапан Маевского для сообщения с атмосферой. В нижней точке постепенно открываем кран слива. При резком открытии возникают гидроудары, приводящие к повреждению. Здесь нужно быть осторожным.
Слив теплоноситель, наполняем систему промывочной жидкостью и с помощью насоса обеспечиваем её циркуляцию.
Промывка химическими присадками растворяет накипь, осадки и ржавчину, куски которой отсеиваются через фильтр и оседают в накопительной ёмкости
Затем промывают чистой водой с добавками и нейтрализатором, призванными нейтрализовать добавки первой промывки.
После этих операций, как и в первом случае, проводится опрессовка отопления. Выявленные протечки и ослабленные места бывают обычно в местах сварочных работ и резьбовых соединений.
Чугунные батареи оснащены соединительными прокладками, которые со временем усыхают, грубеют и при остывании протекают. Их следует заменить и провести дополнительную подтяжку батарей. После ремонтных работ опять опрессовка и при положительном результате переходим к следующему этапу.
Многократная опрессовка автономной сети отопления позволяет убедиться, что после выполнения промывки и прочих операций контур остался в рабочем состоянии
Заполнение отопления водой происходит через нижнюю точку при открытой верхней. Подключив электронасос, через кран закачиваем воду в систему. Причём кран открыт наполовину или менее для исключения гидроудара . Постепенно система заполняется, что подтверждает шум от движения воды и легкое булькание. Заканчиваем, когда из верхней точки начнёт течь вода.
Затем начинаем стравливать воздух из подключенных потребительских приборов, котла, бойлеров, расширительного бачка с мембраной и батарей с помощью имеющихся кранов и клапанов. Далее к верхней точке системы подключаем прозрачный шланг, который опускаем в ёмкость с теплоносителем.
Включив насос, дополнительно заполняем отопление до тех пор, пока из прозрачного шланга в ёмкости не потечет вода без пузырьков воздуха.
Если есть возможность, после, можно закольцевать закачивающую систему шлангом, и прогнать теплоноситель несколько раз. Это обеспечит дополнительную дегазацию. И наконец, накачивают воздух за мембрану расширителя, обеспечивая необходимое давление для работы циркуляционного насоса отопления, который включаем для прогонки без нагрева.
Для полной проверки качества заполнения системы необходимо в пробном порядке включить отопление и по нагреву, определить отсутствие воздушных пробок и равномерность нагрева с помощью тепловизора или инфракрасного измерителя температуры.
В завершении работ надо проверить температуру, которую поставляет система отопления. Первоначальная температура теплоносителя должна быть такой, чтобы здание смогло прогреться
Одновременно с помощью кранов или современных терморегуляторов проводится установка и регулировка температур в помещениях. Оценивается и эффективность теплоизоляции. Необходимо предусмотреть запас очищенной воды и средства её доливки в систему, для исключения потерь на испарение. Все эти действия призваны обеспечить безаварийную работу отопления на зимний период.
Заполнение закрытой системы отопления водой. Вода или теплоноситель выбираем оптимальный заполнения системы
Антифриз для системы отопления
Оптимальный состав жидкости должен определяться параметрами системы отопления. Зачастую система отопления заполняется водой, так как она имеет ряд существенных преимуществ. Определяющим является доступная стоимость – часто берут простую водопроводную воду. Однако это в корне неправильно. Большое количество элементов металла и щелочи будут способствовать образованию нароста на внутренних стенках труб и радиаторов. Это приводит к уменьшению проходного диаметра, возрастанию гидравлических потерь на отдельных участках магистрали.
Но как правильно заполнить закрытую систему отопления водой, чтобы избежать подобных неприятностей? Специалисты рекомендуют использовать дистиллированную воду. Она максимально очищена от примесей, что сказывается в лучшую сторону на ее физических и эксплуатационных свойствах.
Энергоемкость. Вода хорошо аккумулирует тепло, чтобы впоследствии его передать в помещение;
Минимальный показатель вязкости
Это важно для закрытых систем отопления с принудительной циркуляцией и сказывается на мощности центробежного насоса;
При повышении давления в трубах точка кипения сдвигается в большую сторону. Т.е
фактически процесс перехода из жидкого в газообразное состояние происходит при температуре от 110°С. Это дает возможность использовать высокотемпературные режимы отопления.
Но если существует вероятность воздействия отрицательных температур, то вода, как жидкость для заполнения систем отопления, неприемлема. В таком случае следует использовать антифризы, у которых порог кристаллизации значительно ниже, чем 0°С. Оптимальный вариант – растворы пропиленгликоля или глицерина со специальными добавками. Они относятся к классу безвредных веществ и используются в пищевой промышленности. Лучшими техническими качествами обладают растворы на основе этиленгликоля. До недавнего времени ими заполняли закрытые системы отопления. Однако они крайне вредны для человека. Поэтому несмотря на все их положительные качества, применять антифризы на основе этиленгликоля не рекомендуется.
Но чем можно заполнить систему отопления – водой или антифризом? Если отсутствует вероятность воздействия низкой температуры, лучшим выбором будет вода. В противном случае рекомендуется применять растворы специального теплоносителя.
Автомобильный антифриз нельзя заливать в систему отопления. Это приведет не только к поломке котла и выхода из строя радиаторов, но и будет опасно для здоровья.
Заполнение системы отопления в многоквартирном доме. Закрытая система отопления

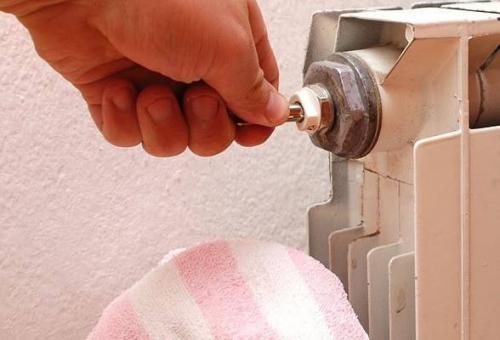

После заливки остатки воздуха выпускают через кран Маевского
В системах такого вида жидкость не взаимодействует с воздухом вне отопительного контура, она циркулирует за счет насоса. В конструкции есть расширительный бак с мембраной. Он представляет собой герметичную емкость, которая разделяется на две части при помощи резиновой перегородки. В нижнем отделении располагается теплоноситель, а в верхнем – воздух под постоянным давлением, составляющим 1,5 атмосфер.
Работу по заливке воды лучше выполнять вдвоем. Один человек следит за спуском воздуха из труб, а другой добавляет теплоноситель. Если нет возможности работать вдвоем, жидкость наливают постепенно под небольшим напором.
Алгоритм заливки воды в систему отопления в частном доме при закрытом типе:
- Открытие клапана и установка под него емкости для сливания воды. Остатки жидкости будут заполнять бак, после чего их нужно слить.
- Труба имеет небольшой уклон до нижней части. В этом месте монтируют кран, благодаря которому удаляются излишки воды. Также здесь имеется патрубок с обратным клапаном для заливки теплоносителя. Если к нему подведена труба от водопровода, следует открыть кран. В ином случае жидкость заливается с помощью шланга. Давление должно быть немного выше, чем в отопительной системе.
- Краны перекрываются, когда трубы и радиаторы полностью заполнены теплоносителем. Вода перекрывается, когда давление на манометре достигает 1,5 атмосфер. Значение может быть другим, его можно узнать в паспорте приборов.
- Спуск воздуха через кран Маевского.

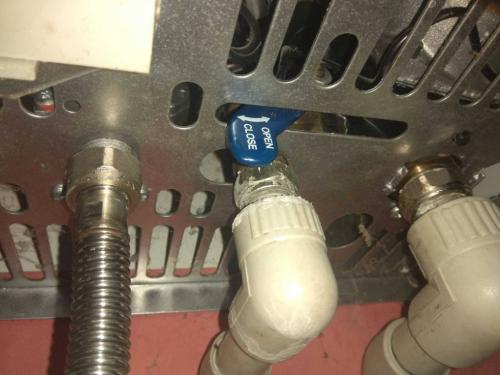

Кран для закачки воды в двухконтурном котле – система заполняется автоматически
В домах также устанавливаются двухконтурные котлы. Они содержат в своем составе кран для закачки воды, поэтому проблем с набором теплоносителя не возникнет. Пользователю достаточно открыть кран в нижней части корпуса. Через него будет заполняться система обогрева дома. Для удаления остатков воздуха в верхней части ставится клапан. При этом многие модели имеют автоматизированную систему сброса воздушных масс.
Если в доме установлен газовый котел АОГВ, чтобы заполнить систему отопления закрытого типа, с отопительного устройства нужно снять лицевую крышку. Внутри нужно найти цилиндрический насос, в центральной части которого находится съемная крышка. Котел включают, ставят необходимую температуру. Во время процесса в насосе можно услышать бульканье, которое нужно устранить. Для этого крышку откручивают не до конца при помощи отвертки, пока изнутри не станет прокапывать вода. После крышку можно закрутить, подождать 2-3 минуты и повторить процесс еще пару раз. Когда работа будет бесшумной, включается электрический поджиг. Котел начнет подавать тепло в дом в рабочем режиме. По необходимости можно периодически открывать и закрывать кран подпитки.
