Как залить воду в систему отопления. Как заливать воду снизу?

Как залить воду в систему отопления. Как заливать воду снизу?

Обратимся к самой нижней точке нашей системы отопления. В этой точке должен быть кран для слива воды из системы. Если этот кран будет не в самой нижней точке, мы не сможем спустить воду полностью и что-то обязательно останется. Так что скорее всего эта точка будет даже ниже котла. Вот примерно там же, рядом, в непосредственной близости от этого крана, должен быть патрубок для заливки отопления. На конце этого патрубка находится обратный клапан. Он пускает воду внутрь системы, но не выпускает наружу. Нам осталось присоединить к этому клапану выход водопровода с краном. Открывая кран, вода из водопровода устремляется в систему. Давление, развиваемое водопроводом должно быть больше или равно максимально допустимому давлению в нашей системе отопления. Для двухэтажного дома с котлом в подвале, одной - полутора атмосферы бывает достаточно.

Впускной узел системы отопления (вер.1)

Это первая версия узла. Много временных деталей. Для соединения с водопроводом используется гибкая подводка в виде садового шланга. Настало время, когда я подумал, что этот узел может быть причиной сильного затопления.

Узел впускного клапана

Это последняя версия узла. Здесь все сделано прочно и по уму. Стальных деталей нет вообще, гибкая подводка заменена на стационарную.

Принцип заливки отопления снизу в том, что у нас не образуется воздушной подушки под слоем воды. У нас весь воздух скапливается в самой верхней точке системы, и мы его подпираем водой. Ну и в радиаторах, конечно, ибо как я уже говорил, каждый радиатор представляет собой ловушку воздуха.

Стратегия № 1 (быстрая)

Мы можем сразу открыть кран Маевского в самой верхней точке. Можем открутить (открыть) все клапаны! Только под каждым открученным клапаном нужно поставить широкое корытце, в которое будет вода сливаться, когда система заполнится. Отверстие в клапане очень маленькое. Миллиметр всего, поэтому много воды не натечет. Особенно если быстро бегать по дому с отверткой.

Короче, клапаны открутили, водопроводный кран тихонько (но не слишком уж тихонько) открыли и система начала наполняться. Дальше у нас есть целый спектр вариантов. Мы можем открыть воду несильно, подойти к тому радиатору, который должен наполниться первым, и ждать у него, пока из клапана потечет вода. Потекла? Закручиваем и перебегаем к следующему клапану. Так постепенно обегаем все клапаны и закручиваем их. После этого система считается залитой и ее можно включать. Если дом не слишком большой, то можно залить всю систему за полчаса. Да здравствуют современные схемы систем отопления! Но исполнять эту стратегию лучше, все же с помощником, который разбирается в вопросе и ничего не испортит (жена не подойдет). Дело в том, что вполне может оказаться, что вода поступает в систему слишком быстро и вы либо не успеваете закрутить все клапана, либо давление слишком сильно вырастет. Тогда вам захочется перекрыть поступление воды. Для этого должен быть кто-то, кто быстро и без дополнительных вопросов это сделает и спасет все мероприятие.

Как залить воду в систему отопления с насосом. Как заполнить отопительный контур водой

Вода все еще является популярным теплоносителем, главным образом из-за своей дешевизны. При заполнении отопительных систем старой конструкции, с железными трубами среднего сечения и большими чугунными радиаторами использование воды даст существенную экономию ввиду большого общего объема системы. Вода также обладает практически идеальной вязкостью и теплоемкостью по сравнению с антифризами. Вязкость воды также заметно ниже, что снижает вероятность ее просачивания через уплотнения.

На этом достоинства воды заканчиваются. Даже подготовленная водопроводная вода содержит в себе большое количество растворенных минеральных добавок. В воде из колодца или скважины их может быть в десятки раз больше. Эти вещества в ходе эксплуатации отопительной системы при высоких температурах интенсивно оседают на стенках труб и теплообменников. При этом сужается эффективное сечение труб, понижается эффективность теплообмена, повреждаются детали насоса и расширительного бачка.

Содержащийся в воде кислород ведет к коррозии металлических деталей системы.

если принято решение заполнять отопительный контур водой, ее следует очистить от минеральных компонентов химическим путем или по крайней мере прокипятить и дать отстояться осадку.

И самая большая опасность воды как теплоносителя- при охлаждении ниже 0^оС она замерзает, превращаясь в лед и увеличивая при этом свой объем. Это приводит к разрушению труб и теплообменников, повреждению насосов.

Мало знать, как долить воду в систему отопления- необходимо еще и правильно определить ее объем.

Расчет объема

Перед заполнением отопительного контура необходимо рассчитать его внутренний объем.

Для этого суммируют объемы:

• котла;
• расширительной емкости;
• трубопроводов;
• радиаторов.

ЧТобы рассчитать обьем отопительного контура суммируют объемы котла, расширительной емкости, трубопроводов, радиаторов.

Внутренние объемы котла, расширительной емкости и радиаторов указываются в их сопроводительной документации. Они также приведены на сайтах производителей.

Объем трубы в кубометрах рассчитывается по формуле

где D- диаметр трубы, м

l- длина трубы, м

К расчетному объему добавляют поправочный коэффициент, т.е. умножают на 1,15.

Объем воды можно определить не только расчетным, но опытным путем. Для этого систему заполняют водой полностью и сливают ее в мерную емкость. Опытный более точен.

Правила выполнения подпитки отопления

В ходе эксплуатации отопительного контура периодически необходимо производить, долив воды, или подпитку. В системах открытого типа это можно сделать прямо в расширительный бачок, по нему же контролируют и уровень воды в системе. Если жидкость не достигла рабочей температуры, не следует заполнять бачок полностью. Нагревшись, вода расширится и польется через край.

В современных двухконтурных бойлерах имеется специальный клапан подпитки. Заполнение системы проводится следующим образом:

• присоединить водопроводный шланг к клапану подпитки;
• открыть вентиль в нижней точке контура рядом с котлом;
• открыть воздушный клапан в верхней точке трубопровода;
• при появлении воды из воздушного клапана закрыть вентиль подпитки и воздушный клапан.
• Если при запуске отопления в насосе слышно бульканье и звук струящейся воды, следует повторить стравливание воздуха через воздушный клапан.
• При заполнении системы рекомендуется открывать вентиль не более чем на ¼ сечения.

Если в систему была добавлена холодная вода с температурой 3-8 градусов, перед включением котла на полную мощность необходимо дать жидкости в контуре равномерно перемещаться, чтобы избежать гидравлических температурных ударов.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/zapolnenie-sistemy-otopleniya-vodoy-v-chastnyh-domah-zakrytye-sistemy

Как залить воду в систему отопления без насоса. Закрытые системы

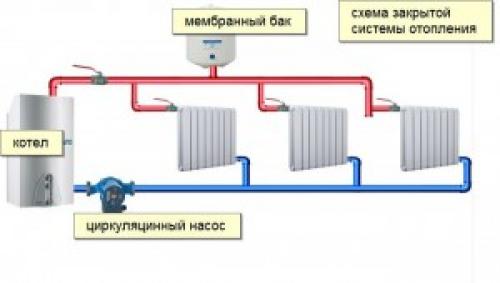

Это системы, в которых жидкость не контактирует с воздухом вне системы. Имеют насос для принудительной циркуляции воды и расширительный бачок с мембраной. Более подробно о системе отопления с насосной циркуляцией мы уже писали здесь. Бачок представляет собой герметичную ёмкость, которая внутри разделяется на две части резиновой мембраной. В нижней его части находится теплоноситель, а в верхней – воздух под давлением в полторы атмосферы. Он давит на мембрану, в результате чего в системе устанавливается постоянное давление в 1,5 атм.

Расскажем, как заполнить закрытую систему отопления без ошибок. Лучше, чтобы работу выполняли два человека. Один будет заливать воду, а второй – следить за спуском воздуха из труб. Но если такой возможности нет, можно просто включить воду под небольшим напором. Трубы в этой системе имеют небольшой уклон вверх от котла, до верхней точки. В этой точке устанавливают клапан, через который выводится воздух.

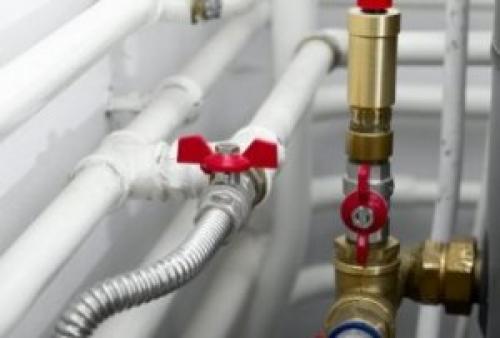

Перед тем, как заполнить водой закрытую систему отопления, клапан следует открыть и подставить под него таз.

Далее трубы должны иметь небольшой уклон вниз, до нижней точки. В этом месте устанавливают кран для удаления воды из системы. Здесь же есть патрубок для закачки в неё воды (обычно располагается чуть ниже котла). Он оснащён обратным клапаном, который позволяет воде поступать внутрь, но препятствует её вытеканию наружу. Если к патрубку подведена водопроводная труба с краном, следует просто его открыть. Если такой подводки нет, подойдёт другой способ, как заполнить систему отопления: с помощью гибкого шланга. Его нужно подсоединить к водопроводной системе (например, к обычному крану в кухне) и к патрубку. Давление в системе водоснабжения должно быть чуть больше давления отопительной системы.

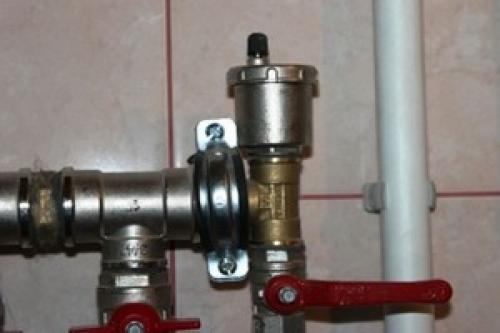

Когда трубы и радиаторы отопления заполнятся теплоносителем, а из клапана в верхней части системы начнёт стекать вода, его стоит перекрыть. Затем нужно спустить воздух из батарей (кранами Маевского). Воду перекрывают, когда после полного спуска воздуха её давление на манометре, встроенном в котёл, достигнет полутора атмосфер (или больше, если паспортом котла предусматривается большее давление в системе).

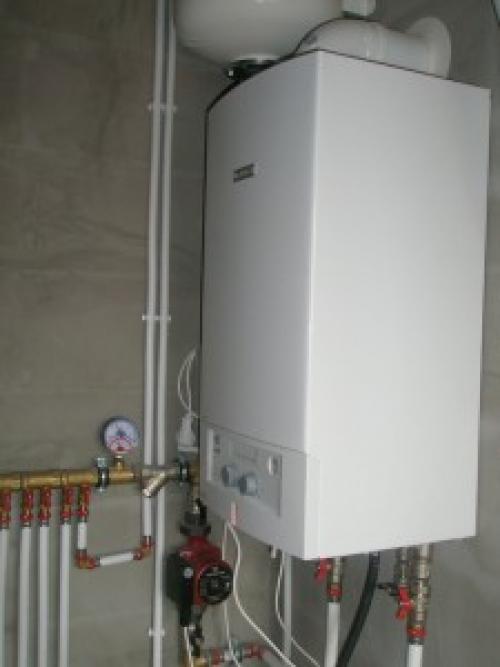

В двухконтурных котлах имеется в наличии модуль подпитки водой отопительной системы. Он содержит кран для закачки воды. Поэтому не будет проблем с тем, как заполнить систему отопления двухконтурного котла, ибо сделать это легко. Достаточно открыть кран (внизу котла). Через него произойдёт заполнение водой системы отопления дома. Хотя современные котлы и оборудованы системами автоматического сброса воздуха, они не устраняют весь воздух из системы. Поэтому установка клапана в верхней её точке обязательна.

При запуске газового котла проделывают ещё одну важную процедуру. Снимают с котла лицевую крышку, находят цилиндрический циркуляционный насос подкачки, у которого посредине есть съёмная крышка. Включают котёл, устанавливают на нём рабочую температуру. В насосе начинается бульканье из-за наличия воздуха. Его нужно устранить. Для этого слегка (не полностью) откручивают крышку с помощью отвёртки, пока изнутри не начнёт прокапывать вода. Как только это случилось, закручивают её назад. Ждут 2-3 минуты и повторяют процедуру ещё пару раз. Когда работа прибора станет тихой, включится электроподжиг. Котёл начнёт подавать тепло в рабочем режиме. Ещё раз смотрят на давление в системе, и если надо, ненадолго открывают кран подпитки.

На этом завершается заполнение водой закрытой системы отопления, и остаётся произвести её дополнительную отладку. Она заключается в том, что с помощью регулирующих клапанов на патрубках радиаторов можно немного прикрутить подачу тепла на батареи, которые расположены недалеко от котла, и увеличить его подачу на дальние радиаторы. Теперь не возникнет заминки с тем, как правильно заполнить закрытую систему отопления водой, и можно сделать эту работу самостоятельно быстро и качественно.

Как узнать достаточно ли воды в системе отопления. Как обнаружить утечку воды в системе отопления

Любая отопительная магистраль в частном доме оснащается прибором проверки давления — манометром, который используют для настройки и контроля. Его показания соответствуют давлению в системе и должны быть стабильны — любое отклонение в сторону уменьшения говорит о разгерметизации и возможной утечке теплоносителя.

Обычно обогрев состоит из нескольких контуров (радиаторы отопления, теплые полы), и установка манометра в каждый из них позволяет определить разгерметизированный участок.

Если утечка произошла в открытом трубопроводе, расположенном в доме, обнаружить ее можно по мокрым следам на полу или стенах, при использовании антифризов пятна будут иметь соответствующий цвет.

Как обнаружить утечку воды в системе отопления под землей или в стяжке

Как указывалось выше, манометр позволяет обнаружить протекающий контур, нахождение протечки под слоем земли или стяжки без специальных приборов довольно сложная задача. Так как большинство проблем возникает на стыках труб, следует в первую очередь вскрывать стяжку или копать землю в этих местах. Второй вариант — использовать специальные приборы (для этого можно нанять специалистов или взять оборудование напрокат), для обнаружения прорывов применяют:

Тепловизоры.С помощью компактных приборов можно сразу найти утечку воды в доме или под землей при неглубоком залегании трубопровода. Разгерметизированный участок будет иметь вид теплового размытого пятна с повышенной температурой в месте вытекания теплоносителя. Влагомеры.Высокая влажность сигнализирует о том, что в данном месте произошла утечка. Метод применяется только внутри помещения, эффективность его невысока — с его помощью можно обнаружить только помещение с повышенной влажностью, а не конкретный участок. Фонендоскоп.Акустические приборы, улавливающие звуки, более приспособлены для наружного определения источников шума, с их помощью очень сложно найти подтекающий участок в стенах или стяжке.

Как залить воду в систему отопления в частном доме. Необходимость заполнения системы отопления водой

Безусловно, один из частых случаев, связанных с осушением системы отопления – это проведение каких-либо ремонтных работ. Вода сливается в случае замены и установки арматуры запорного типа, а также во время повреждений участков общего стояка.

Совсем нелишним также будет сбросить систему отопления в теплое время года, особенно это касается радиаторов, изготовленных чугунов, что связано с одной неприятной особенностью такого оборудования: в процессе эксплуатации находящиеся внутри таких батарей прокладки, выполненные из устойчивой к высокой температуре резины, теряют свою эластичность.

В той ситуации, если радиатор является горячим, то секции прибора немного расширяются, что неизбежно влечет за собой сжатие таких прокладок. А при остывании в местах стыков может появиться течь, что особенно часто наблюдается в устаревшем оборудовании. Во многих случаях каким-либо образом заменить вышедшие из строя прокладки просто не представляется возможным, поэтому работники коммунальных служб и рекомендуют сливать воду из системы в теплое время года.
Однако подобное осушение системы может привести к неприятным последствиям, наиболее существенными из которых можно назвать следующие:

• в случае повторного включения оборудования появиться острая необходимость избавления от пробок воздуха, образовавшихся в системе. Большинство радиаторов оснащены специально предназначенными для этого кранами Маевского, которые располагаются в верхних точках приборов, однако возникают ситуации, когда хозяев нет на месте и, как следствие, развоздушить систему некому;
• появление воздуха внутри трубопровода также негативно скажется на структурной целостности оборудования, поскольку, как известно, кислород, вступая во взаимодействие с водой, в значительной мере ускоряет коррозию металлических деталей, что существенно снижает срок службы всей системы теплоснабжения в целом.

То, нужно ли выполнять залив воды в систему отопления частной постройки в летнее время, зависит от двух следующих критериев:

1. Во-первых, от материала, из которого изготовлены трубы и нагревательные приборы системы. К примеру, сталь, которая обладает низкими показателями стойкости к появлению на ней коррозии, не следует оставлять на долгое время без воды. Но если речь идет об алюминиевых или полимерных трубах, то в данном случае бояться нечего, поскольку таким изделиям появление ржавчины не грозит.
2. Во-вторых, сколько воды в системе отопления имеется. Если ее много, то сброс большого количества теплоносителя будет не совсем экономичным решением, поскольку впоследствии придется заливать новую воду, а частных постройках расход воды, как известно, измеряется по счетчику. Так или иначе, расход воды в системе отопления частного дома не нанесет чересчур серьезных убытков, но и при отсутствии желания переплачивать от слива можно отказаться.

Как залить воду в систему отопления открытого типа. Зависимость техники заливки от причины

Приципы заполнения влияют на последовательность работ. Если это новая система, то проверяем её визуально и проводим испытания, опрессовку избыточным давлением, закачав воздух или жидкость примерно 2-2,5 атмосферы (норма 1,25 часть рабочего давления, но не менее 2 атмосфер). По манометру контролируем отсутствие падения давления.

Для заполнения небольших контуров отопления можно вместо компрессора взять автомобильный насос. Иногда проводят опрессовку непосредственно жидкостью, используя центробежный насос, предварительно подключив расширительный бак к системе. При небольших объемах можно использовать ручной насос с отделением для жидкости.

Для заправки небольшого контура отопления теплоносителем лучше взять в аренду ручной насос с устройствами контроля за состоянием заполняемой системы

Если проводим периодическую чистку системы с заменой воды, то необходимо вначале слить жидкость, приготовив для неё место или тару. Дождавшись остывания теплоносителя, сбрасываем избыточное давление, открутив ниппель.

В верхней точке открываем вентиль или клапан Маевского для сообщения с атмосферой. В нижней точке постепенно открываем кран слива. При резком открытии возникают гидроудары, приводящие к повреждению. Здесь нужно быть осторожным.

Слив теплоноситель, наполняем систему промывочной жидкостью и с помощью насоса обеспечиваем её циркуляцию.

Промывка химическими присадками растворяет накипь, осадки и ржавчину, куски которой отсеиваются через фильтр и оседают в накопительной ёмкости

Затем промывают чистой водой с добавками и нейтрализатором, призванными нейтрализовать добавки первой промывки.
После этих операций, как и в первом случае, проводится опрессовка отопления. Выявленные протечки и ослабленные места бывают обычно в местах сварочных работ и резьбовых соединений.

Чугунные батареи оснащены соединительными прокладками, которые со временем усыхают, грубеют и при остывании протекают. Их следует заменить и провести дополнительную подтяжку батарей. После ремонтных работ опять опрессовка и при положительном результате переходим к следующему этапу.

Многократная опрессовка автономной сети отопления позволяет убедиться, что после выполнения промывки и прочих операций контур остался в рабочем состоянии

Заполнение отопления водой происходит через нижнюю точку при открытой верхней. Подключив электронасос, через кран закачиваем воду в систему. Причём кран открыт наполовину или менее для исключения гидроудара . Постепенно система заполняется, что подтверждает шум от движения воды и легкое булькание. Заканчиваем, когда из верхней точки начнёт течь вода.

Затем начинаем стравливать воздух из подключенных потребительских приборов, котла, бойлеров, расширительного бачка с мембраной и батарей с помощью имеющихся кранов и клапанов. Далее к верхней точке системы подключаем прозрачный шланг, который опускаем в ёмкость с теплоносителем.

Включив насос, дополнительно заполняем отопление до тех пор, пока из прозрачного шланга в ёмкости не потечет вода без пузырьков воздуха.

Если есть возможность, после, можно закольцевать закачивающую систему шлангом, и прогнать теплоноситель несколько раз. Это обеспечит дополнительную дегазацию. И наконец, накачивают воздух за мембрану расширителя, обеспечивая необходимое давление для работы циркуляционного насоса отопления, который включаем для прогонки без нагрева.

Для полной проверки качества заполнения системы необходимо в пробном порядке включить отопление и по нагреву, определить отсутствие воздушных пробок и равномерность нагрева с помощью тепловизора или инфракрасного измерителя температуры.

В завершении работ надо проверить температуру, которую поставляет система отопления. Первоначальная температура теплоносителя должна быть такой, чтобы здание смогло прогреться

Одновременно с помощью кранов или современных терморегуляторов проводится установка и регулировка температур в помещениях. Оценивается и эффективность теплоизоляции. Необходимо предусмотреть запас очищенной воды и средства её доливки в систему, для исключения потерь на испарение. Все эти действия призваны обеспечить безаварийную работу отопления на зимний период.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/zapolnenie-sistemy-otopleniya-vodoy-v-chastnyh-domah-zakrytye-sistemy

Как заполнить систему отопления двухконтурного котла. Как запустить газовый двухконтурный котел отопления в первый раз?

Первый запуск отопительного оборудования — важный этап, от которого зависит работоспособность агрегата.

Для подключения двухконтурного отопительного прибора стоит пригласить специалиста из компании-производителя. Необходимо для обслуживания по гарантии.

Чтобы отопление жилой площади было бесперебойным, эффективным, нужно действовать пошагово, запуская котел впервые:

• заполнение двухконтурной системы жидкостью. Для запуска отопительного оборудования нужно залить воду в коммуникации. Приборы часто оборудованы кранами, открытие которых запускает процесс набора воды в систему.

Первый запуск

Главное заполнять коммуникации постепенно, не включая большой напор. Это позволит сохранить целостность закрытой системы, не повредить трубы отопления.

Наполняя оборудование, нужно внимательно следить за давлением. При нормальной работе, давление — 1,5-2 атм. Когда отметка достигла показателя, нужно перекрыть кран подачи ресурса к системе;

Первые сутки после заполнения водяных контуров необходимо следить за стабильностью давления. Если показатель резко снижается, может быть утечка.

• удаление воздуха из системы. Приборы отопления оборудованы кранами для спуска воздушных пломб. Однако, эффективнее осуществить процедуру вручную. Необходимо открутить кран Маевского на радиаторах, дождавшись, пока с них начнет течь вода, закрутить обратно. Манипуляции нужно проделать с каждым радиатором.

После спуска воздуха давление в системе снижается, необходимо повторно набрать ресурс, чтобы достичь нужной отметки.

• когда воздух спущен, достигнут нужный уровень давления, нужно сбросить воздух с циркулярного насоса. Потребуется разобрать оборудование, сняв верхнюю крышку. Найти элемент формы цилиндра с блестящей крышкой и прорезью по диагонали.

На приборе отопления нажимают кнопку запуска, агрегат начнет гудеть, булькать – это нормально, поведение оборудования указывает на скопление воздуха в насосе. Чтобы нейтрализовать проблему, нужно постепенно откручивать крышку циркулярного насоса, пока не потечет жидкость;

Прибор отопления

• подкрутка давления на радиаторах. Батареи, которые ближе к оборудованию необходимо поставить на минимум, в удаленных помещениях — на максимум. Позволит создать правильную циркуляцию, пропорциональный обогрев воздуха.
