Заполнение системы отопления водой в частных домах. Закрытые системы

Заполнение системы отопления водой в частных домах. Закрытые системы

Это системы, в которых жидкость не контактирует с воздухом вне системы. Имеют насос для принудительной циркуляции воды и расширительный бачок с мембраной. Более подробно о системе отопления с насосной циркуляцией мы уже писали здесь . Бачок представляет собой герметичную ёмкость, которая внутри разделяется на две части резиновой мембраной. В нижней его части находится теплоноситель, а в верхней – воздух под давлением в полторы атмосферы. Он давит на мембрану, в результате чего в системе устанавливается постоянное давление в 1,5 атм.

Расскажем, как заполнить закрытую систему отопления без ошибок. Лучше, чтобы работу выполняли два человека. Один будет заливать воду, а второй – следить за спуском воздуха из труб. Но если такой возможности нет, можно просто включить воду под небольшим напором. Трубы в этой системе имеют небольшой уклон вверх от котла, до верхней точки. В этой точке устанавливают клапан, через который выводится воздух.

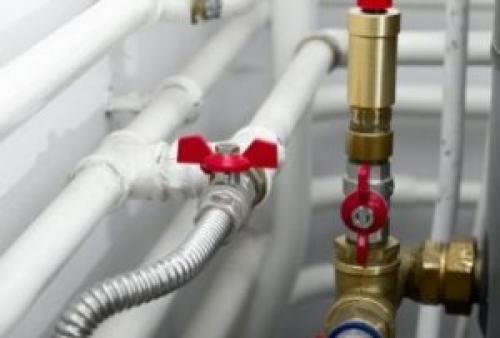

Перед тем, как заполнить водой закрытую систему отопления, клапан следует открыть и подставить под него таз.

Далее трубы должны иметь небольшой уклон вниз, до нижней точки. В этом месте устанавливают кран для удаления воды из системы. Здесь же есть патрубок для закачки в неё воды (обычно располагается чуть ниже котла). Он оснащён обратным клапаном, который позволяет воде поступать внутрь, но препятствует её вытеканию наружу. Если к патрубку подведена водопроводная труба с краном, следует просто его открыть. Если такой подводки нет, подойдёт другой способ, как заполнить систему отопления: с помощью гибкого шланга. Его нужно подсоединить к водопроводной системе (например, к обычному крану в кухне) и к патрубку. Давление в системе водоснабжения должно быть чуть больше давления отопительной системы.

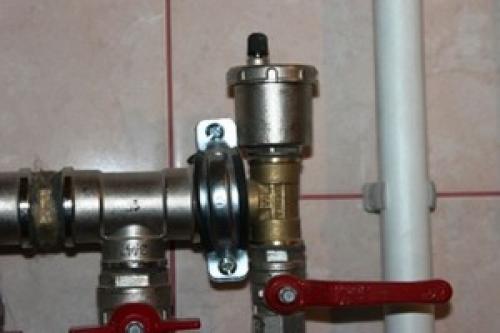

Когда трубы и радиаторы отопления заполнятся теплоносителем, а из клапана в верхней части системы начнёт стекать вода, его стоит перекрыть. Затем нужно спустить воздух из батарей (кранами Маевского). Воду перекрывают, когда после полного спуска воздуха её давление на манометре, встроенном в котёл, достигнет полутора атмосфер (или больше, если паспортом котла предусматривается большее давление в системе).

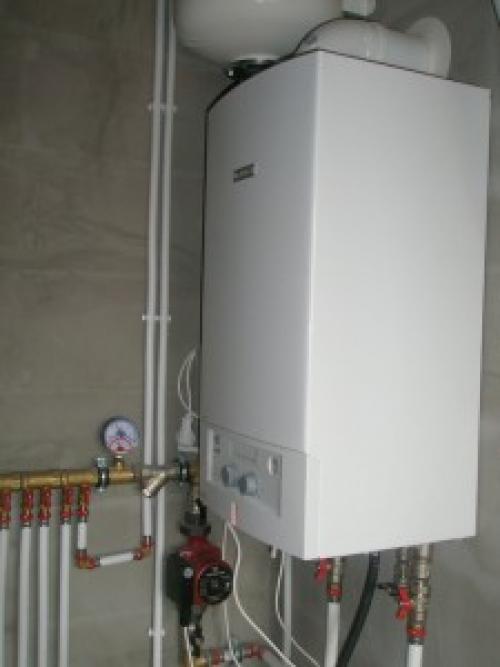

В двухконтурных котлах имеется в наличии модуль подпитки водой отопительной системы. Он содержит кран для закачки воды. Поэтому не будет проблем с тем, как заполнить систему отопления двухконтурного котла, ибо сделать это легко. Достаточно открыть кран (внизу котла). Через него произойдёт заполнение водой системы отопления дома. Хотя современные котлы и оборудованы системами автоматического сброса воздуха, они не устраняют весь воздух из системы. Поэтому установка клапана в верхней её точке обязательна.

При запуске газового котла проделывают ещё одну важную процедуру. Снимают с котла лицевую крышку, находят цилиндрический циркуляционный насос подкачки, у которого посредине есть съёмная крышка. Включают котёл, устанавливают на нём рабочую температуру. В насосе начинается бульканье из-за наличия воздуха. Его нужно устранить. Для этого слегка (не полностью) откручивают крышку с помощью отвёртки, пока изнутри не начнёт прокапывать вода. Как только это случилось, закручивают её назад. Ждут 2-3 минуты и повторяют процедуру ещё пару раз. Когда работа прибора станет тихой, включится электроподжиг. Котёл начнёт подавать тепло в рабочем режиме. Ещё раз смотрят на давление в системе, и если надо, ненадолго открывают кран подпитки.

На этом завершается заполнение водой закрытой системы отопления, и остаётся произвести её дополнительную отладку. Она заключается в том, что с помощью регулирующих клапанов на патрубках радиаторов можно немного прикрутить подачу тепла на батареи, которые расположены недалеко от котла, и увеличить его подачу на дальние радиаторы. Теперь не возникнет заминки с тем, как правильно заполнить закрытую систему отопления водой, и можно сделать эту работу самостоятельно быстро и качественно.

Как узнать достаточно ли воды в системе отопления. Водяное отопление: проверки, обеспечивающие надежность функционирования системы

Какой бы ни была система отопления, ее важность для обеспечения комфорта проживающих в частном доме просто невозможно переоценить. Залогом домашнего уюта всегда является стабильность ее функционирования. Своевременная проверка, несложные профилактические меры и своевременный ремонт системы позволяют максимально долго и эффективно использовать водяное отопление дома – ту систему, о которой мы сегодня и поведем речь.

Водяное отопление – одна из систем, которая в состоянии обеспечить домашний комфорт

Проверки, выполняемые на системах отопления в частном доме

Самой простой в уходе является открытая система. Профилактические меры при ее проверке сводятся лишь контролю уровня воды, находящейся в расширительном баке. Если же система закрытая, возникает необходимость дополнительных проверок.

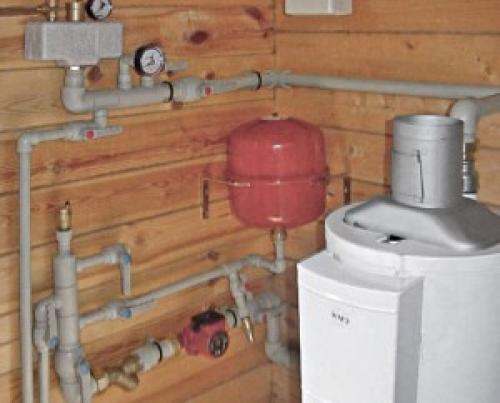

Место расширительного бака в системе водяного отопления

Закрытая система водяного отопления: особенности профилактических мер и проверок

Если водяное отопление в частном доме относится к закрытому типу, то качество ее работы может быть обеспечено лишь при условии совершения большего количества действий и операций. Последовательность действий может быть следующей:

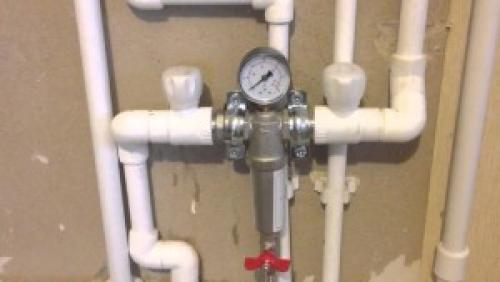

• сначала проверяется давление в расширительном баке, для чего используется манометр, укрепленный на трубопроводе. Идеальный уровень давления — 1-1,5 Бар. При более низком уровне следует увеличить объем воды в баке и определить вероятную причину ее утечки (проверяются все места соединения);

Давление в системе отопления должно составлять порядка 1-1,5 Бар

• затем удаляется воздух из системы, для чего по очереди открываются все краны радиаторов. Если из кранов начинает течь вода, можно сделать вывод, что воздуха в системе больше нет;

Воздуха в системе отопления нет, если из крана начинает течь вода

• далее осуществляется проверка, для чего производится подключение насоса с манометром к вентилям радиаторов. Пониженное давление требует подкачки воздуха в баки.

Проверяем циркуляционный насос системы водяного отопления

В том случае, если водяное отопление в частном доме имеет в своем составе, необходимо удостовериться в его исправности и эффективности.  Работа насоса должна быть бесшумной, в ходе его функционирования не должно возникать излишнего сопротивления. При наличии любого отклонения следует пригласить специалиста для установления причины и решения возникшей проблемы.

Циркуляционный насос, установленный в систему отопления должен работать практически бесшумно

Фильтр, находящийся перед насосом, может засоряться при попадании в него щепок, опилок или другого мусора, который мог находиться в трубах до их установки. Очистка фильтра производится после отключения воды. Для этого фильтр извлекается и промывается под водяной струей.

Фильтр на входе циркуляционного насоса должен регулярно очищаться

Выполняя эти несложные и достаточно немногочисленные операции, вы сможете обеспечить безотказность работы системы водяного отопления и необходимый комфорт в вашем доме.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/raschyot-moshchnosti-kotla-po-obyomu-vody-v-sisteme-obshchie-momenty

Как залить воду в систему отопления открытого типа. Как заполнить отопительный контур водой

Вода все еще является популярным теплоносителем, главным образом из-за своей дешевизны. При заполнении отопительных систем старой конструкции, с железными трубами среднего сечения и большими чугунными радиаторами использование воды даст существенную экономию ввиду большого общего объема системы. Вода также обладает практически идеальной вязкостью и теплоемкостью по сравнению с антифризами. Вязкость воды также заметно ниже, что снижает вероятность ее просачивания через уплотнения.

На этом достоинства воды заканчиваются. Даже подготовленная водопроводная вода содержит в себе большое количество растворенных минеральных добавок. В воде из колодца или скважины их может быть в десятки раз больше. Эти вещества в ходе эксплуатации отопительной системы при высоких температурах интенсивно оседают на стенках труб и теплообменников. При этом сужается эффективное сечение труб, понижается эффективность теплообмена, повреждаются детали насоса и расширительного бачка.

Содержащийся в воде кислород ведет к коррозии металлических деталей системы.

если принято решение заполнять отопительный контур водой, ее следует очистить от минеральных компонентов химическим путем или по крайней мере прокипятить и дать отстояться осадку.

И самая большая опасность воды как теплоносителя- при охлаждении ниже 0^оС она замерзает, превращаясь в лед и увеличивая при этом свой объем. Это приводит к разрушению труб и теплообменников, повреждению насосов.

Мало знать, как долить воду в систему отопления- необходимо еще и правильно определить ее объем.

Расчет объема

Перед заполнением отопительного контура необходимо рассчитать его внутренний объем.

Для этого суммируют объемы:

• котла;
• расширительной емкости;
• трубопроводов;
• радиаторов.

ЧТобы рассчитать обьем отопительного контура суммируют объемы котла, расширительной емкости, трубопроводов, радиаторов.

Внутренние объемы котла, расширительной емкости и радиаторов указываются в их сопроводительной документации. Они также приведены на сайтах производителей.

Объем трубы в кубометрах рассчитывается по формуле

где D- диаметр трубы, м

l- длина трубы, м

К расчетному объему добавляют поправочный коэффициент, т.е. умножают на 1,15.

Объем воды можно определить не только расчетным, но опытным путем. Для этого систему заполняют водой полностью и сливают ее в мерную емкость. Опытный более точен.

Правила выполнения подпитки отопления

В ходе эксплуатации отопительного контура периодически необходимо производить, долив воды, или подпитку. В системах открытого типа это можно сделать прямо в расширительный бачок, по нему же контролируют и уровень воды в системе. Если жидкость не достигла рабочей температуры, не следует заполнять бачок полностью. Нагревшись, вода расширится и польется через край.

В современных двухконтурных бойлерах имеется специальный клапан подпитки. Заполнение системы проводится следующим образом:

• присоединить водопроводный шланг к клапану подпитки;
• открыть вентиль в нижней точке контура рядом с котлом;
• открыть воздушный клапан в верхней точке трубопровода;
• при появлении воды из воздушного клапана закрыть вентиль подпитки и воздушный клапан.
• Если при запуске отопления в насосе слышно бульканье и звук струящейся воды, следует повторить стравливание воздуха через воздушный клапан.
• При заполнении системы рекомендуется открывать вентиль не более чем на ¼ сечения.

Если в систему была добавлена холодная вода с температурой 3-8 градусов, перед включением котла на полную мощность необходимо дать жидкости в контуре равномерно перемещаться, чтобы избежать гидравлических температурных ударов.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/kak-zalit-vodu-v-sistemu-otopleniya-v-chastnom-dome-neobhodimost-zapolneniya-sistemy

Как залить воду в систему отопления с насосом. Технология заполнения системы отопления

Перед тем как залить теплоноситель в систему и запустить насос, требуется ознакомиться с информацией, как выполнить эту непростую работу без ущерба для оборудования. В большинстве случаев для заполнения СО используется вода. В составе последней присутствуют соли, механические включения, различные примеси. Поэтому при нагреве воды теплообменником котла произойдет постепенное оседание этих элементов на стенках труб и оборудования. В результате через небольшой промежуток времени эффективность работы системы резко упадет.

Во избежание упомянутых проблем не рекомендуется использование неподготовленной воды. Последнюю нужно предварительно перекипятить или купить в дистиллированном виде. Также нежелательно закачивать в СО простую водопроводную воду. Лучший вариант – заливание системы антифризом, который не замерзает и меняется не чаще одного раза в пять лет.

Правила выполнения процедуры

Закрытая система отопления применяется в частных домах и в квартирах. Во втором варианте она обычно двухконтурная. Отделяется от общего обогрева и снизу оснащается вентилем подпитки. Заливка СО проводится в такой последовательности:

В современных радиаторах есть конструкционные элементы, которые удаляют воздух в автоматическом режиме. Поскольку через эти детали пузырьки не выводятся полностью, то при первом включении котла среда подогревается постепенно. Правильное выполнение этой процедуры позволяет избежать гидравлических ударов и их разрушительных последствий. Во избежание последних также нельзя сразу включать электронасос на полную мощность.

Подача теплоносителя

Перед заливом системы отопления покупается емкость и ручной либо электрический насос. С его помощью среда будет подаваться под давлением. Приобрести можно, например, погружной вибронасос, который хорошо подходит для воды и антифриза. Чтобы появилась возможность контролировать давление, в сеть интегрируется манометр.

На предварительном этапе подбираются точки подачи и слива жидкости. Вода обычно закачивается через патрубок подпитки, а сливается через штуцер, который крепят в наиболее низкой точке сети. Чтобы после выключения насоса теплоноситель не продолжал вытекать, перед штуцером, у которого нет обратного клапана, перекрывается кран.

Варианты заполнения отопительной системы

Обычно система отопления заполняется снизу по следующей инструкции:

1. Сначала приобретается, как вариант, пластиковая бочка объемом 200-400 л. В емкость помещается насос и создается давление, не превышающее 1,5 атм.
2. В процессе закачивания воды в бочку отслеживается верхний уровень наполнения. Жидкость не должна переливаться через патрубок на входе, иначе в трубах появятся воздушные пузырьки. По мере убавления в емкость периодически доливается вода.
3. Если в качестве теплоносителя используется антифриз, бочка покупается меньших размеров. В наполненную емкость, чтобы потом не заниматься продолжительным отмыванием, насос помещается не полностью. Достаточно будет поместить в бочку входной патрубок.
4. Перед заполнением СО открываются расположенные на радиаторах краны Маевского. Поскольку из них при заливке потечет вода, то для сбора последней подставляются ведра или 3-литровые банки. После того как из открытых проходов выйдет воздух и выльется немного жидкости, краны Маевского перекрывают.
5. При наполнении системы отопления нужно манометром контролировать давление. Оно не должно превышать 1,5 атм.
6. После завершения залива выключается насос, открываются воздушные камеры, подкачивается теплоноситель. Эти действия, выполняющиеся несколько раз, необходимы для удаления из оборудования максимального количества воздушных пузырьков.
7. В завершение проверяется целостность труб.

Заполнение закрытой системы отопления водой. Особенности запуска закрытой отопительной системы с дистиллированной водой

Заполнение водой закрытой системы отопления имеет следующие особенности:

• чтобы насос циркуляции и нагревательный котел работали нормально, давление в системе должно быть несколько избыточным. Специалисты утверждают, что этот параметр должен составлять не менее 1,5 кгс/см²;
• прежде чем запустить систему, требуется опрессовать ее давлением, в полтора раза превышающим норму. Особенно важно выполнить такую процедуру для помещений, оборудованных системой теплого пола, так как этот элемент отопления располагается в полностью закрытой стяжке, поэтому добраться до него впоследствии не будет никакой возможности (прочитайте также: «Пуск отопления — запускаем систему по правилам «).

Гораздо проще будет обеспечить отопительный контур необходимым давлением в том случае, если жилое помещение имеет доступ к центральному водоснабжению. В этой ситуации для опрессовки системы теплоснабжения достаточно заполнить ее водой через перемычку, отдаляющую водопровод, при этом тщательно следя за возрастанием давления на манометре. После выполнения такого мероприятия ненужную воду можно будет удалить с помощью любого из вентилей или посредством воздушника.

Многие задаются вопросом относительно того, должна ли выполняться специальная подготовка воды для системы отопления или можно ограничиться водой из ближайшего водоема. При этом некоторые утверждают, что дистиллированная вода в системе отопления благотворно скажется на сроке службе оборудования и не даст ему выйти из строя раньше времени. Но гораздо важнее разобраться с тем, как подготовить воду для отопления, если в нее добавляется специальная незамерзающая жидкость наподобие этиленгликоля и как впоследствии заполнить таким теплоносителем отопительный контур.

Для этих целей принято использовать особый насос, служащий для заполнения системы водой, причем им можно управлять как в автоматическом режиме, так и вручную. Подключение этого насоса выполняется с помощью вентиля, а после обеспечения необходимого давления вентиль перекрывается.
Бывают ситуации, когда такого оборудования нет под рукой. Как вариант, допускается подключение к вентилю сброса стандартного садового шланга, второй конец которого следует поднять на высоту в 15 метров и заполнить контур водой при помощи воронки. Подобный способ будет особенно актуальным при наличии вблизи обустраиваемого здания высоких деревьев.

Еще один вариант заполнения системы отопления – применения бака расширения, который выполняет функцию вмещения излишков теплоносителя, вызванных его расширением в процессе нагревания.

Такой бак имеет вид резервуара, который разделен пополам специальной мембраной из эластичной резины. Одна часть емкости предназначается для воды, а другая – для воздуха. В конструкцию любого расширительного бака также входит ниппель, с помощью которого появляется возможность установить внутри агрегата нужное давление посредством удаления излишков воздуха. Если давление недостаточное, то компенсировать этот параметр можно, закачав воздух в систему с помощью обычно велосипедного насоса.

Весь процесс не несет в себе особой сложности:

• для начала ликвидируется воздух из бака расширения, для чего нужно отвернуть ниппель. Готовые баки поступают в продажу с несколько избыточным давлением, которое равно 1,5 атмосферам;
• далее отопительный контур заполняется водой. При этом расширительный бак нужно смонтировать так, чтобы он располагался резьбой вверх. Важно помнить, что заполнять бак водой полностью совершенно не стоит. Будет правильнее, если общий объем воздуха в этом аппарате будет составлять примерно одну десятую часть от общего объема воды, в противном случае бак не справиться со своей основной функцией и не сможет вместить излишки нагретого теплоносителя;

Все указанные действия позволят аккуратно заполнить отопительную систему водой и обеспечат всему контуру стабильное и качественное функционирование. При необходимости всегда можно обратиться за помощью к специалистам, которые всегда имеют в наличии различные фото необходимых для такой работы устройств, способные помочь в подключении.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/kak-zapolnit-sistemu-otopleniya-odnokonturnogo-kotla-antifriz

Заполнение системы отопления в многоквартирном доме. Видео тонкости заполнения закрытой системы

Соблюдая осторожность и правила запуска, самостоятельно можно справиться с доливом воды в старую систему. При первом запуске проверку и заполнение должны сделать мастера, которые монтировали отопление

Если у вас нет навыков, не старайтесь самостоятельно устранить течь или заменить теплоноситель в контуре. Доверьте работу специалисту – мастер подберет оптимальный носитель, средство для прочистки, которое не повредит внутренние поверхности, и правильно заполнит систему.

Порядок пуска отопления многоэтажного дома.

Пуск отопления многоэтажного дома
часто связан с неприятностями, возникающими из-за незнания правил. Для запуска отопления необходимо соблюдать определенный порядок и последовательность.

Начало отопительного сезона в ЖКХ часто осложняется проблемами неравномерного прогрева на верхних этажах высотного дома, а также целых стояков и квартир.

Такие проблемы образуются из-за быстрого запуска отопительной системы. При быстром наполнении трубопроводов высотного дома в системе образуются воздушные пробки в системе отопления многоэтажного дома. которые не дают прогреваться стоякам и целым квартирам.

Летом, после гидравлического испытания трубопровода. система отопления остается без движения, давление падает. Для того чтобы при запуске система не наглоталась воздуха и не набралась воздушных пробок, необходимо соблюдать определенные правила запуска системы отопления многоэтажного дома.
Как правильно заполнить систему отопления водой многоквартирного дома, а именно:

• 1. Выполнить плавный запуск теплоносителя в систему. Подпиточные насосы в ЦТП включать на минимальных оборотах, чтобы теплоноситель наполнял систему не резко, быстро скачком, а медленно и постепенно.
• 2. Наполнение системы должно выполняться через обратную магистраль любой системы малоэтажного и высотного дома, то есть снизу вверх. При таком наполнении вода, теплоноситель, плавно вытесняет весь воздух, накопившийся в системе за летний период, таким образом, вытесняя из системы воздушную пробку.

• 3. После плавного запуска необходимо произвести выпуск
  оставшегося воздуха из системы отопления
  —
  из воздухосборников, расположенных в верхних точках многоэтажного дома
  на чердаке.
• 4. На воздухосборнике приоткрывают спускной кран, дожидаясь прекращения характерного свиста воздуха.
• 5. После того, как воздух перестает выходить из крана-спускника, необходимо слить воду из отопительной системы. чтобы выпустить отстатки воздуха.
  Сливают незначительное количество воды, пока не прекратят выходить пузыри. Воду сливать нужно в ведро или любую другую емкость, чтобы не залить верхние этажи.
• 6. В домах, где отсутствует чердак, например, в пятиэтажках воздух спускают самостоятельно через краны Маевского на последнем этаже дома. Приоткрыв отверткой кран Маевского, спускается воздух, и радиатор сразу начинает прогреваться.

Основные ошибки при запуске системы.

• 1. Ошибкой №1 является быстрый запуск системы через подающую магистраль.
• 2. Ошибкой №2 является слив воды, теплоносителя, из системы в подвале. Абсолютно бессмысленное дело, так как воздух поднимается вверх, и из нижних точек спускать его нет смысла, все равно не выйдет.
• 3. Ошибкой №3 является спуск воздуха и воды из батареи в каждой квартире многоэтажного дома. При правильном запуске системы эта процедура отпадает сама по себе.
