Все большее число хозяев сегодня отдает предпочтение таким отопительным механизмам, как биметаллические радиаторы отопления подключение, которых не несет в себе особой сложности и вместе с тем отличается рядом преимуществ.

Эти аппараты на сегодняшний день приобрели гораздо большую популярность по сравнению с традиционными алюминиевыми или чугунными радиаторами, что объясняется их стойкостью к перепадам давления внутри отопительной системы и высокой производительностью (детальнее: «Что лучше: алюминиевые или биметаллические радиаторы — сравнительная характеристика «). Эти изделия по праву могут называться альтернативным вариантом между стандартными аппаратами, выполненными из чугуна и алюминия.

Прежде чем выполнить подключение биметаллических радиаторов отопления, крайне важно удостовериться, что все требуемые для работы материалы имеются в наличии. Основной список оборудования включает в себя комплект непосредственно составных частей радиатора, а также фиксаторы-кронштейны, предназначенные для монтажа биметаллических радиаторов отопления на них. Важно помнить, что подключение биметаллических батарей того или иного типа должно выполняться исключительно с подходящим по своему назначению оборудованием.
Многие хозяева, выполняя ремонтные работы, предпочитают сэкономить часть средств и зафиксировать батареи старыми кронштейнами, но в этом случае крайне важно убедится, что эти детали не повреждены коррозией и способны плотно удерживать всю систему.

Монтируя биметаллический радиатор с нижним подключением или другим способом установки, требуется иметь в наличии дополнительные детали, если предполагается замена отопительных труб (прочитайте: «Как подключить радиатор отопления — способы и варианты «). Как правило, сегодня альтернативой трубам из стали выступают полипропиленовые образцы армированного типа. Специалисты не рекомендуют использовать трубы из металлопластика, оснащенные цанговыми зажимами. Важно, чтобы в процессе монтажа применялись качественные и надежные краны, здесь совсем не стоит ориентироваться на малую стоимость этих элементов.

Чтобы следить за любыми изменениями температуры в радиаторе, следует использовать специально предназначенный для этого прибор – термостат.

Так, чтобы понять, как правильно подключить биметаллический радиатор, следует, в первую очередь, иметь в наличии следующее оборудование:

• непосредственно биметаллический обогреватель;
• установочный комплект для подключения батареи отопления ;
• дополнительны функциональные части для подключения системы.

Подключение радиаторов отопления из стены. Монтаж и подключение радиаторов отопления своими руками

Что необходимо для монтажа

Кран Маевского или автоматический воздухоотводчик

Заглушка

Запорная арматура

Где и как разместить

Крепление к стене

Крепление к полу

Как правильно установить

Варианты обвязки радиаторов отопления

Обвязка при диагональном подключении

Обвязка при одностороннем подключении

Обвязка при седельном подключении

Заключение

В инструкции написано, что установку радиаторов должны выполнять специалисты. Кто-то экономит на вызове профессиональных монтажников и делает все сам. Несмотря на то, что для мужчины с руками, не существует невыполнимых задач, эта статья не для того, чтобы вы прочли и взялись за самостоятельную установку радиаторов отопления. Она для того, чтобы вы задумались: а сможете-ли сделать это сами.

Здесь всего лишь малая часть того, что надо знать при монтаже системы.

что необходимо для монтажа

для установки секционного радиатора понадобятся комплектующие и инструменты. в набор необходимых для работы элементов входят:

• комплект установочный;
• комплект терморегулирующий;
• герметик-гель;
• дрель со сверлами по бетону;
• разводной или гаечные ключи с открытым зевом;
• ацетон для обезжиривания;
• строительный уровень;
• чистая ветошь;
• рулетка;
• карандаш или маркер.

Компания STOUT предлагаетдля подключения.

К обязательной арматуре, применяемой для монтажа радиаторов относятся:

1. Устройство для выпуска воздуха – кран Маевского.
2. Заглушка.
3. Запорная арматура.

Рассмотрим более подробно важные составляющие элементов отопления.

Кран Маевского или автоматический воздухоотводчик

Кран Маевского или устройство для спуска воздуха оборудован игольчатым клапаном. Это замена обычным водопроводным вентилям, которые когда-то ставили в чугунные батареи.

Альтернатива крану – автоматические устройства. Воздухоотводчики бываютиподключения,о ивыпуска воздуха.

Рис. Автоматические воздухоотводчики (краны Маевского)

Кран для воздухоотведения устанавливается в верхней точке алюминиевого или биметаллического радиатора в местах, где вероятно скопление воздуха, вызывающего завоздушивание системы. Для того, чтобы воздухоотводчик можно было без лишних проблем демонтировать, перед ним устанавливают запорный отсечной вентиль. Воздух спускается автоматически, но для этого надо на пару витков открутить защитный колпачок.

заглушка

заглушку ставят на последний четвертый выход батареи, не задействованной входным и выходным трубопроводом и краном маевского. заглушка может быть изготовлена из никелированной и обычной латуни сирезьбой. на сайте компании stout можно найти.

запорная арматура

к элементам запорной арматуры относятся запорные вентили или шаровые краны. вентили могут быть регулируемыми. устанавливаются на притоке и на обратке из батареи. при необходимости вентилем перекрывают поступление теплоносителя к батарее. шаровым краном можно только отключить радиатор. настраивают теплоотдачу регулируемым вентилем.

где и как разместить

эффективная работа отопления в комнате зависит от правильности монтажа батарей. расстояние от радиатора до подоконника окна в комнате должно быть не менее 100 – 120 мм. от радиатора до пола в пределах 80 – 120 мм. от стены радиатор должен быть на расстоянии 30 – 50 мм.

Крепеж должен быть как минимум на три кронштейна, симметрично окну, при этом учитывается, что длина радиатора должна быть 70 или 80% от ширины окна. Кронштейны поддерживают его сверху и снизу.

Крепление к стене

Для того, чтобы радиатор в комнате выглядел красиво и не заваливал свои стороны вправо или влево наносим разметку.

Чертим вертикальную ось, затем, используя строительный уровень, проводим горизонтальную линию по уровню трубы от стояка.

Следующий этап разметки: определяем места, где будут размещены крепления. По вертикали они должны располагаться между секциями.

Перед установкой обезжириваем резьбы арматуры. Особенно это важно, если фитинг не новый.

Диагональ — это способ, который возможен для подключения любого радиатора, в том числе с максимальным количеством задействованных секций. Верх-низ – это самая эффективная схема подключения. Однако, подобный метод рекомендован для подключения именно длинных моделей на 2,5 метра.

Этот вид подключения эффективен примерно на 85–90%. Обосновать недостаток эффективности можно наличием паразитных потоков, которые мешают друг другу и коэффициент затекания недостаточный.

Нижнее подключение радиаторов отопления. Какие радиаторы рассчитаны на нижнее подключение

Диагональная схема присоединения радиаторов недаром считается самой эффективной. Именно так обеспечивается максимальный теплосъём, равномерное распределение теплоносителя и оптимальный температурный градиент, способствующий интенсивной конвекции. Даже при нижнем подводе труб к радиатору одним из обязательных требований считается обеспечение протока воды по диагонали от верхнего края к нижнему противоположному. Но не все радиаторы имеют устройство, позволяющее добиться такого распределения теплоносителя.

Конструкция панельного радиатора с нижней подводкой

Наиболее распространённый тип нагревательных приборов, в которых требуемые условия предусмотрены конструкцией, это стальные панельные радиаторы. Другой разновидностью можно назвать секционные радиаторы с нижним подключением, хотя коренные отличия в их устройстве имеются только у первых двух секций, все остальные — самые обычные. Оба упомянутых типа нагревателей имеют пару патрубков, расположенных в донной части, то есть ориентированных к полу. В обоих случаях специфика устройства такова, что патрубок подачи подключен напрямую к каналу, по которому теплоноситель направляется в верхнюю часть лабиринта.

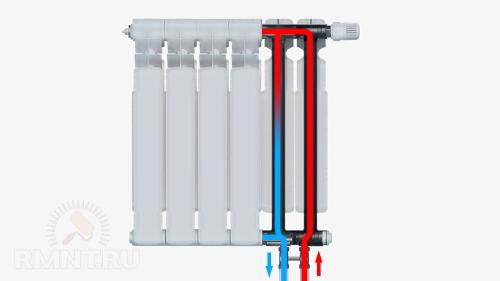

Секционный радиатор с нижним подключением

Также возможно дооснащение обычных секционных радиаторов с целью их подключения с нижним боковым подводом. Для этого используется специальная арматура, за счёт которой изменяется конфигурация каналов для циркуляции. Нижнее подключение может быть двухсторонним, в этом случае со стороны подачи вместо футорки вкручивается клапан, который торцом упирается в ниппель первой секции и глушит его, при этом выходное отверстие направлено строго вверх.

Клапан для нижнего подключения радиатора

Также возможно и одностороннее подключение, для которого необходима установка клапана с трубчатым зондом, предназначенным для оттока охлаждённого теплоносителя.

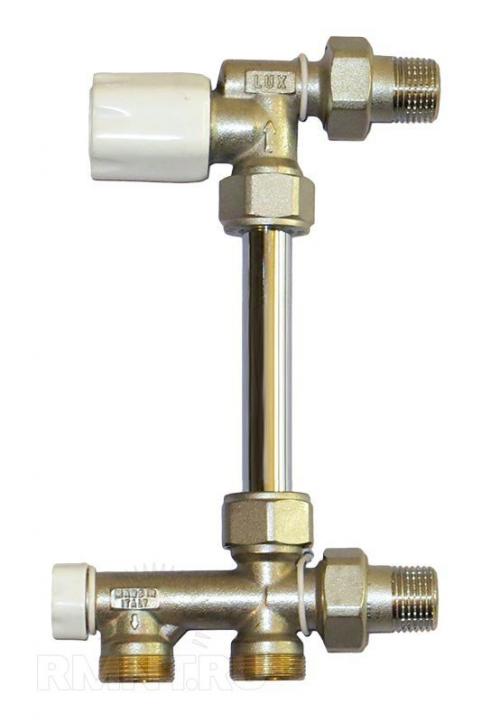

Термостатический узел для нижнего подключения радиатора

Описанный спектр арматуры может использоваться для большинства моделей секционных биметаллических и алюминиевых радиаторов. В разряде исключений оказываются разве что такие экзотические представители мира нагревательных приборов, как Rifar Monolit, не имеющие ниппелей, хотя в их модельном ряду присутствуют модификации для нижнего подвода труб. В сантехнической практике также встречаются примеры нижнего подключения чугунных радиаторов, хотя возможность такого монтажа всегда определяется индивидуально в зависимости от модели.

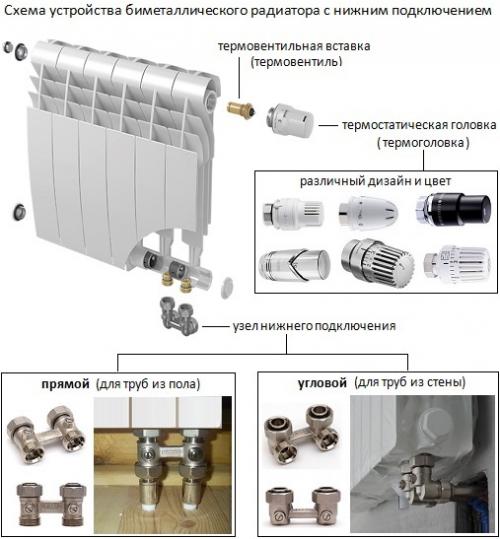

Нижнее подключение биметаллических радиаторов. Биметаллические радиаторы с нижним подключением

Биметаллические радиаторы отопления с нижним подключением - готовые к монтажу радиаторы с подсоединением труб системы отопления снизу.

Радиаторы с нижним подключением применяются при двухтрубной системе отопления. Выход труб можно сделать из пола или из стены, а подсоединение организовать с помощью прямых или угловых узлов нижнего подключения.

В конструкцию такого биметаллического радиатора (в верхний горизонтальный коллектор) встроена термовентильная вставка. Она позволяет, при последующем приобретении термостатической головки (термоголовки), регулировать поток горячей воды входящей в радиатор и тем самым температуру воздуха в помещении.

Вы можете купить биметаллические радиаторы отопления с нижним подключением следующих российских производителей:

• RIFAR (Рифар);
• Royal Thermo (Роял Термо).

На данный момент только эти два российских предприятия производят радиаторы из биметалла с таким типом подсоединения.

Биметаллические радиаторы Rifar (Рифар) с нижним подключением

RIFAR выпускает следующие модели биметаллических радиаторов в которых организовано нижнее подсоединение:

• Rifar Base 500 VENTIL;
• Rifar Base 350 VENTIL;
• Rifar Base 200 VENTIL;
• Rifar Alp 500 VENTIL;
• Rifar MONOLIT 500 VENTIL;
• Rifar MONOLIT 350 VENTIL;
• Rifar SUPReMO 800 VENTIL
• Rifar SUPReMO 500 VENTIL;
• Rifar SUPReMO 350 VENTIL.

Все эти радиаторы могут эксплуатироваться с температурой теплоносителя до +135°C.

Показатели рабочего/опрессовочного давления следующие: для моделей Base и Alp 500 - до 20/30 атм., для радиаторов серии MONOLIT и SUPReMO - до 30/45 атм. соответственно.

Гарантийный срок составляет - 10 лет (для Base и Alp 500) и 25 лет (для MONOLIT и SUPReMO).

ВАЖНО! Сторона подключения (сторона расположения узла нижнего подсоединения) может быть правая (R) или левая (L). И это надо обязательно указывать покупателю при заказе.

Количество секций в отопительном приборе может быть от 4 до 14.

Сравнительная таблица характеристик всех биметаллических радиаторов РИФАР с нижней подводкой.

Для удобства сравнения и выбора, приведем для Вас основные технические характеристики этих радиаторов в расчете на одну секцию.

Кроме технических параметров радиаторы различаются внешним видом (дизайном).

Источник: https://alyuminievye-radiatory.aystroika.info/stati/radiator-s-kakim-podklyucheniem-luchshe-montazh-radiatorov-otopleniya-svoimi-rukami

Боковое подключение радиатора из стены. Монтаж радиаторов отопления своими руками: в доме или квартире, схемы обвязки

Чтобы произвести самостоятельный монтаж радиаторов отопления, предварительно нужно разобраться в особенностях установки различных видов батарей (алюминиевые, стальные, биметаллические и т.д.), определить какие инструменты и материалы нам понадобятся, изучить правила навески, схемы обвязки и другие аспекты этого на первый взгляд простого дела.

Как учесть все нюансы монтажа батарей отопления определённых моделей и не допустить ошибок – обо всём этом речь пойдёт ниже.

Монтаж батарей отопления весьма ответственная задача для застройщиков. Успешное её решение зависит от многих факторов, начиная от типа отопительной системы, теплотехнического расчёта помещений здания и заканчивая правильным выбором вида батарей и схемами их подключения.

Существует множество вариантов установки радиаторов отопления.

Это зависит от типа подводки трубопроводов с теплоносителем, обвязки приборов обогрева и даже от материала ограждающих конструкций.

Современный рынок теплотехники в России заполнен обширным ассортиментом радиаторов отопления различного класса, конструкции, размеров. В каждом конкретном случае, будь то замена старых батарей или подключение радиаторов отопления в новостройке, монтировать приборы нужно строго следуя инструкциям, разработанным на основе нормативной документации – СНиП. При определённых навыках правильно смонтировать систему отопления квартиры или частного дома вполне сможет своими руками сам владелец жилья.

Особенности установки различных видов радиаторов

Приборы для обогрева помещений по материалу изготовления подразделяются на несколько видов, каждые из которых имеют свои особенности установки. Давайте перечислим их:

• алюминиевые;
• стальные;
• биметаллические;
• чугунные;
• медные;
• пластиковые.

Алюминиевые

Отопительные алюминиевые батареи считаются моделями бюджетной линейки. Корпуса водяных обогревателей изготавливают методом экструзии, то есть вдавливанием расплавленной массы металла в форму под давлением. В результате получают лёгкие неразборные цельные конструкции с проточными каналами внутри. Поверхности изделия подвергаются анодному оксидированию, что создаёт на алюминии прочную защитную плёнку.

К особенностям установки батарей отопления следует отнести сложность подсоединения алюминиевых патрубков к сети теплоснабжения, состоящей из стальных труб.

Дело в том, что прямой контакт алюминия со сталью приводит к возникновению разрушительных процессов в цветном металле.

Чтобы этого не происходило, подключение приборов осуществляют посредством прикручивания специальных переходных муфт для подсоединения к трубам с теплоносителем. Также используют запорные краны с бронзовыми патрубками.

Стальные

Отопительные приборы из стали, обладая такими же качествами теплоотдачи, как у чугунных «собратьев», весят намного меньше и нагреваются в два раза быстрее. Они бывают двух видов – это монолитные панели и секционные трубчатые батареи.

Трубчатые модели по своей конструкции «копируют» чугунные изделия. Они также состоят из секций. Особенностью установки стальных радиаторов отопления является то, что всегда можно увеличить или уменьшить количество регистров в одном приборе, заменить вышедший из строя треснувший или засорившийся элемент на новый сегмент.

Биметаллические

Название изделия говорит о том, что структура корпуса представлена двумя металлами. Основой биметаллического радиатора является стальной трубчатый каркас, где две горизонтальные трубки (коллекторы) соединены между собой вертикальными каналами.

Вся конструкция завёрнута, как конфета в обёртку из алюминиевого кожуха. Такое решение строения радиатора было вызвано тем, чтобы использовать высокие теплотехнические характеристики алюминия максимально эффективно, не допуская его контакта с агрессивным теплоносителем.

Монтаж биметаллических приборов может выполнить своими руками домашний мастер, придерживающий всех пунктов инструкции. Её, как правило, поставляют практически все фирмы-изготовители вместе со своей продукцией. Из-за простоты монтажа биметаллическими радиаторами чаще всего производят замену старых батарей отопления, не меняя расположение подводящих трубопроводов с горячей водой. Сгоны или переходники позволяют соединять радиатор с трубой отопительного контура без сварки.

Чугунные

Первые батареи отопления были изготовлены из чугуна. На сегодняшний день этот металл не потерял своей актуальности в производстве отопительных приборов. Современные чугунные радиаторы выполняют в стильном дизайне, ими дополняют роскошные интерьеры особняков и зрелищных учреждений.

В России сохранилось производство чугунных батарей в их традиционном виде. Они дёшевы и неприхотливы в эксплуатации. Их устанавливают на производстве и общественных помещениях различного назначения, где внешний вид приборов не имеет значения.

Благодаря секционной конструкции, батарею можно собирать из различного количества регистров, начиная от 2 шт. В радиаторе можно изъять или добавить секцию. Таким образом, корректируют производительность обогревающих приборов или ремонтируют их.

Схемы подключения радиаторов отопления. Особенности  физики работы секционных радиаторов

Подача сверху в старых «сталинках» была обязательной, что объясняется физикой работы секционных радиаторов. Так в большой по объёму радиатор поступает сравнительно небольшое количество теплоносителя, а именно около 40л/ч на радиатор в 6 секций или 42л/ч на 1 кВт теплоотдачи радиатора при графике теплоносителя +90/70С.

Так 42л/ч — это очень слабенький поток ( 12мл/с) идущий по трубе Ду 15 (полдюйма) со скорость всего 7 см/с.

Далее эта медленная струйка затекает в большой верхний коллектор, где практически совсем останавливается и дальше начинает крайне медленно опускаться по секциям, постепенно остывая. При этом распределение теплоносителя по отдельным секциям определяется не гидравлическим сопротивлением (оно крайне мало на сверх малых скоростях потока в секциях), а естественной тягой остывающего теплоносителя, подобной естественной тяге горячего воздуха в дымовой трубе.

В случае остывающего радиатора тяга направлена вниз и создаётся за счёт увеличения плотности воды по мере её остывания в радиаторных секциях. Чем больше остынет вода в отдельной секции, тем большую тягу она создаст в этой секции и тем большее количество горячей воды в неё сверху засосётся.

Таким образом естественная гравитационная тяга в радиаторе обеспечивает наилучшее распределение потока теплоносителя по секциям радиатора.

Но что произойдёт если в радиатор подачу сделать снизу, а обратку забирать сверху?

В этом случае естественная тяга тоже будет работать, но чуть иначе. Так горячий поток из бокового нижнего подключения сразу устремляться в вверх по одной ближайшей секции в верхний коллектор, откуда сразу будет уходить в трубу обратки, ещё не успев остыть. При этом остальные секции радиатора будут лишены горячего теплоносителя и останутся холодными.

То есть чтобы радиатор работал правильно нужно обязательно отсасывать холодную обратку только снизу радиатора, где находится самая холодная вода. При этом место входа горячей воды в радиатор принципиального значения не имеет, так как горячая вода всё равно под действием естественной тяги устремится вверх к верхнему распределительному коллектору радиатора.

При подаче горячего теплоносителя в секционный радиатор снизу необходимо и остывшую обратку забирать тоже снизу. Именно так получилась схема подключения «низ‑низ» (см.рис.8 ‑а-б‑в).

Дополнительной положительная особенностью схемы «низ‑низ» в том, что радиатор прогревается даже в случае сильного завоздушивания, включая ситуацию частичного заполнения с полным осушением верхнего коллектор. В этом случае прогрев секций осуществляет естественная конвекция в отдельных секциях за счёт возникновения встречных потоков внутри отдельных патрубков: Горячий поток идёт по центру, а охлаждающийся поток опускается по стенкам секции, отдавая тепло наружу.

На таком же принципе «естественно‑гравитационной тяги» делали безнасосные системы водяного радиаторного отопления в деревенских домах в прошлом веке, используя в качестве источника тепла водяные котлы внутри обычных кирпичных печек (на дровах или угле).

Диагональное подключение радиаторов отопления. Как определить оптимальную схему подключения в зависимости от числа секций?

Число секций биметаллического радиатора отопления напрямую влияет на выбор схемы подключения. Например, для моделей, имеющих до 8 секций, оптимальным будет боковое, диагональное или нижнее седельное подключение . Если количество секций биметаллического радиатора отопления больше 8-ми, то стоит выбирать диагональную схему подключения.

Что такое удлинитель потока и как правильно его устанавливать?

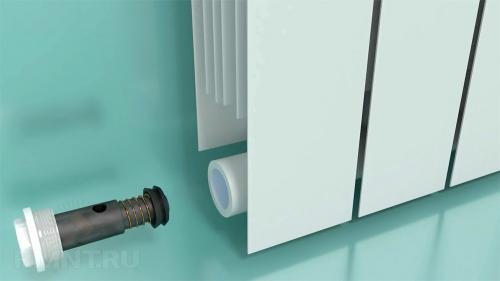

Удлинителем потока называют трубку, вставляемую в коллектор подачи. Целесообразно использовать это приспособление, если при боковом подключении горячими оказываются исключительно первые секции биметаллического радиатора отопления, а остальные остаются чуть теплыми.

Если при подключении биметаллического радиатора отопления вы решили использовать удлинитель потока, то важно знать о том, какая длина приспособления будет оптимальной . Этот параметр определяется в зависимости от числа секций. Фактически вариантов два:

Фактически вариантов два:

• Удлинитель должен составлять 2/3 от общей длины радиатора.
• Длина удлинителя должна быть такой, чтобы он доставал до средней части последней секции.

Второй момент: если при подключении биметаллического радиатора отопления вы решили использовать удлинитель, то можно сделать в нем отверстия. Такая «хитрость» поможет обеспечить условия, при которых теплоноситель будет равномерно поступать и распределяться по вертикальным коллекторам. Впрочем, делать это вовсе не обязательно, удлинитель и без отверстий отлично справляется со своими функциями.

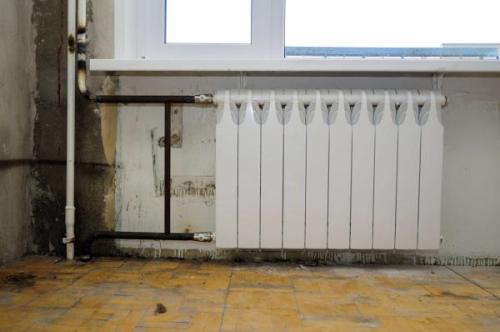

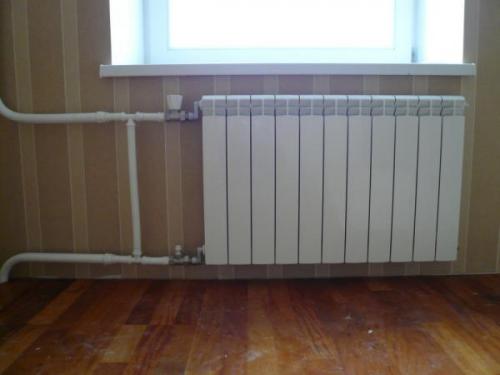

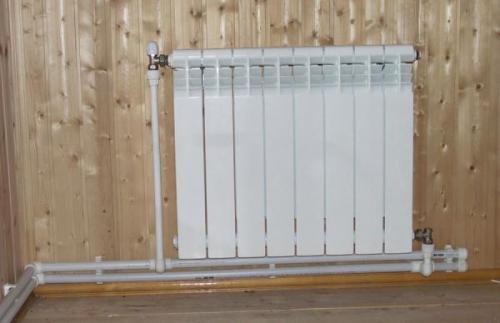

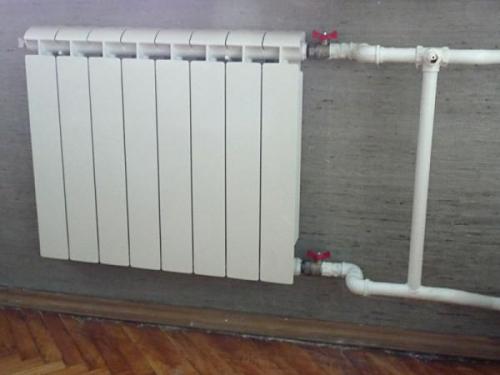

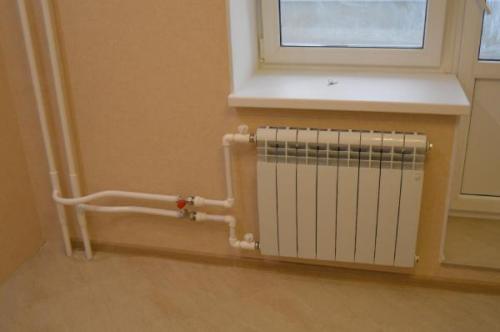

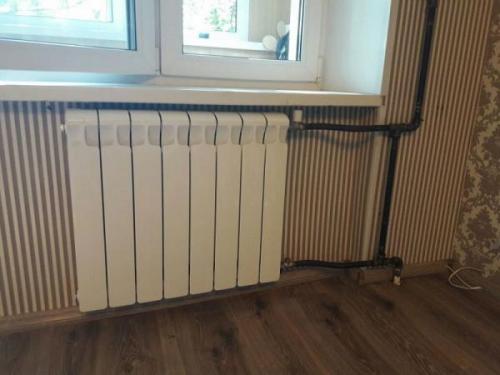

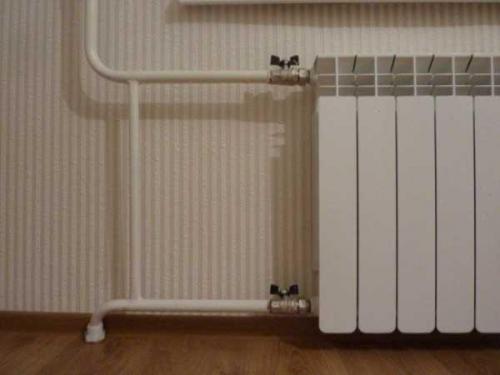

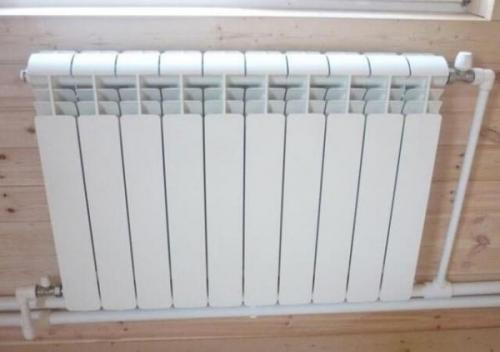

Неправильное подключение радиаторов отопления. Чем грозит неправильный монтаж батарей отопления

На чтение 2 мин

Неопытные строители в ряде случаев допускают ошибки при монтаже батарей отопления. Главный грубый просчет, совершаемый при выполнении этой работы, заключается в неправильном выборе направления потока носителя тепла в трубах. Зачастую трубу, по которой подается теплоноситель, подсоединяют к нижнему штуцеру теплообменного узла, тогда как обратную трубу подсоединяют к верхнему штуцеру. Из-за этого возникает целый ряд пагубных последствий, в том числе:

• нарушение процессов циркуляции теплоносителя, что ведет к снижению эффективности функционирования отопительной системы;
• нарушение хода отведения носителя тепла из радиатора, в результате чего одна его половина нагревается, а другая – нет;
• появление вероятности разрушения верхней части батареи;
• снижение коэффициента полезного действия, невозможность полноценной теплоотдачи в связи с недостаточной заполненностью батареи теплоносителем.

В неправильно присоединенном радиаторе носитель тепла проникает внутрь сквозь нижний патрубок. В этом случае он не может обеспечить прогревание всех секций, чем и объясняется значительное снижение эффективности отопительной системы в сравнении с грамотной установкой батарей.

При правильном монтаже радиатора нагретый теплоноситель после прохождения через регулятор попадает его в верхнюю часть, а затем благодаря давлению – и в нижнюю часть. В результате заполняется весь полезный объем секций, что обеспечивает максимальную теплоотдачу отопительной системы.

Правильная установка отопительных батарей гарантирует поступление нагретого теплоносителя сверху и обеспечивает его прохождение по верхнему коллектору. Качественный нагрев достигается за счет диагонального подсоединения батарей.

Чтобы исправить ошибки, допущенные при монтаже радиаторов отопления, нужно выполнить следующие действия:

• отсоединить подающие трубы от штуцеров;
• произвести корректировку схемы отопительной системы таким образом, чтобы подача теплоносителя осуществлялась через верхнюю трубу, а его обратное перемещение – через нижнюю;
• подсоединить элементы к теплообменнику;
• включить подачу и проверить работу системы.

Неэффективность функционирования отопительной батареи может быть обусловлена многими факторами. При наличии такой проблемы нужно сначала понять, чем она вызвана, а затем принять соответствующие меры.
