Мощность чугунных радиаторов отопления. Что такое теплоотдача и мощность радиаторов

Мощность чугунных радиаторов отопления. Что такое теплоотдача и мощность радиаторов

Мощность чугунных радиаторов отопления и их теплоотдача относятся к основным характеристикам любого прибора, обеспечивающего обогрев помещения. Обычно производители оборудования для отопительных конструкций указывают данный параметр для одной секции батареи, а требуемое их количество рассчитывают, исходя из размеров помещения и необходимой теплоотдачи чугунных радиаторов отопления.

Кроме этого учитывают и другие факторы, такие, например, как объем комнаты, наличие окон и дверей, степень утепления, особенности климатических условий и т.д. Теплоотдача радиаторов отопления зависит от материала их изготовления. Следует отметить, что чугун проигрывает в данном вопросе алюминию и стали. Теплопроводность данного материала ниже в 2 раза, чем у алюминия. Но данный недостаток компенсирует низкая инертность чугуна, который набирает тепло и отдает его долго.

В закрытых системах отопления с принудительной циркуляцией эффективность алюминиевых батарей будет значительно больше, но при условии наличия интенсивного потока теплоносителя. Что касается открытых конструкций, то при естественной циркуляции чугун имеет больше преимуществ.
Примерная мощность одной секции чугунного радиатора составляет 160 ватт, в то время как у алюминиевых и биметаллических приборов аналогичный параметр находится в пределах 200 ватт. Поэтому при равных условиях эксплуатации батарея из чугуна должна иметь большое количество секций.

Таблица мощности чугунных радиаторов. Основные расчеты мощности

Чтобы получить источник тепла, который будет снабжать помещение необходимым количеством тепловой энергии, нужно точно рассчитать число входящих в радиатор секций. А это, по сути, расчет мощности прибора.

Существует стандартный подход к расчету, в основе которого лежит соотношение — на 10 м² обогреваемой площади необходимо использовать 1 кВт тепловой энергии при высоте потолков не выше 3 м. Получается, что на 1 м² необходимо затратить 100 Вт. Подсчитав площадь помещения, можно с большой точностью сказать, какой радиатор отопления по мощности в нем нужно установить.

Правда, специалисты делают оговорки. К примеру, помещение имеет две наружные стены. А это рост теплопотерь и, соответственно, увеличение потребляемой мощности. Или в комнате не одно, а два окна. То есть, делая акцент на конструкцию, расположение помещения, наличие мест, через которые холодный воздух может проникать внутрь, следует включать поправки. Именно они помогут довести расчет до максимальной точности.

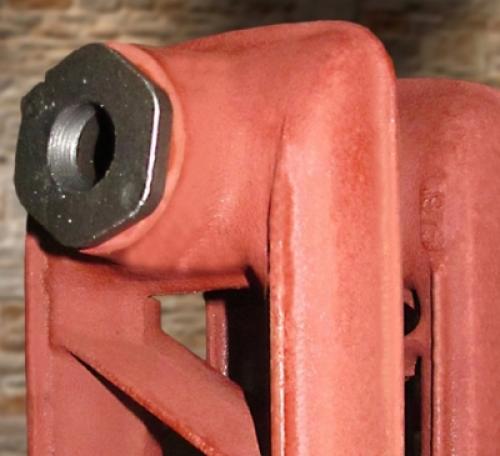

Мощность чугунного радиатора измеряется суммарной мощностью секций, из которых он состоит. Стандартный показатель — 0,15 кВт или 150 Вт. Однако многое будет зависеть от формы и качества литья. Обычно мощность секции прямо пропорциональна площади теплоотдачи. А так как современные чугунные батареи отличаются многообразием форм, то мощность одной секции может меняться в ту или другую сторону.

Теплоотдача во многом будет зависеть от качества теплоносителя и его температуры. Так вот 150 Вт — это всего лишь стандарт, учитывающий два температурных режима:

• внутренний комнатный;
• внутри отопительной системы, то есть это температура теплоносителя.

Радиаторы чугунные МС-140 и МС-90

Их разница и определяет величину показателя. Если эта разница равна 50°, то можно считать, что чугунная секция выделяет 150 Вт тепловой энергии. Но здесь опять есть оговорка — при температуре теплоносителя +70С.

• Во-первых, при таком температурном режиме внутри помещений будет всегда +20С.
• Во-вторых, температура теплоносителя редко бывает выше.
• В-третьих, дельта не может быть, к примеру, 70° по той простой причине, что и температура горячей воды не очень высокая, и свойства чугуна не могут обеспечить теплоотдачу, необходимую для нормальной температуры.

Возвращаясь к обогреву, добавим, что в помещении площадью 15 м² устанавливается батарея с 10 секциями. Но только в том случае, если в такой комнате лишь одно окно. Прибавляется окно, значит, прибавляется 1 или 2 секции к радиатору. Отчего это зависит? В основном от конструкции окна, материала для его изготовления, количества камер стеклопакета и так далее. В случае если обогреваемая площадь больше 20 м², необходимо устанавливать несколько батарей, и лучше, чтобы они располагались отдельно. Одной батареи, если вы даже нарастите секции, будет мало.

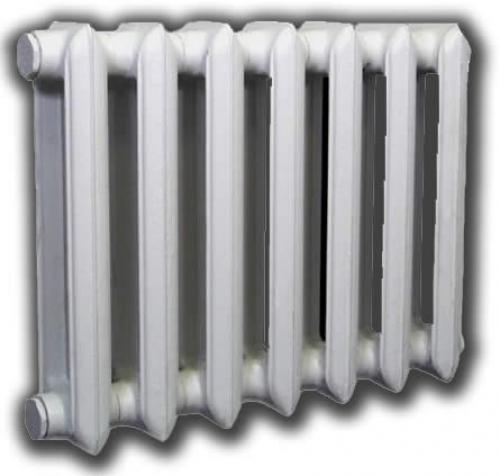

Теплоотдача советских чугунных радиаторов. Реальная теплоотдача секции радиатора

Как уже указывалось, мощность (теплоотдача) радиаторов обязательно указывается в их техническом паспорте. Но почему же спустя несколько недель после установки отопительной системы (а то и раньше) вдруг оказывается, что вроде бы и котёл греет как надо, и батареи установлены по всем правилам, а в доме холодно? Причин снижения реальной теплоотдачи радиаторов может быть несколько.

Чугунный радиатор Viadrus (Чехия)

Приведем показатели поверхности нагрева и заявленной теплоотдачи для наиболее распространённых моделей чугунных радиаторов. Эти цифры в дальнейшем понадобятся нам для примеров расчёта реальной мощности секции радиатора.

Как уже сказано, при использовании таких радиаторов для средне-, низкотемпературных систем отопления (например, 55/45 или 70/55) теплоотдача чугунного радиатора отопления будет меньше заявленного в паспорте. Поэтому чтобы не ошибиться с количеством секций, его фактическую мощность нужно пересчитывать по формуле:

Q = K х F х ∆ t

где:

К — коэффициент теплопередачи;

F — площадь поверхности нагрева;

при этом

t_вх– температура входящей в радиатор воды,

t_вых– температура воды на выходе из радиатора;

t_вн.- средняя температура воздуха в помещении.

При температуре входящего теплоносителя 90 гр., выходящего 70 гр., а температуры в комнате 20 гр.

∆ t = 0,5 х (90 + 70) – 20 = 60

Коэффициент К для наиболее распространённых чугунных радиаторов можно посмотреть здесь:

Даже реальная теплоотдача одной секции среднего чугунного радиатора с площадью 0,299 кв. м (М-140-АО) при температуре входящей воды 90 гр., а выходящей — 70 гр будет отличаться от заявленной. Это происходит из-за теплопотерь в подводящих трубах, и по другим причинам (например, сниженный напор), предусмотреть которые в лабораторных условиях невозможно.

Итак, теплоотдача секции площадью 0,299 кв. м. при температуре 90/70 составит:

• 7 х 0,299 х 60 = 125,58 Вт

Учитывая, что теплоотдача всегда указывается с некоторым запасом, умножим эту цифру на 1,3 (этот коэффициент используется для большинства чугунных радиаторов) и получаем: 125,58 х 1,3 = 163, 254 Вт – в сравнении с заявленной 175 Вт.

Еще больше будет разницы в цифрах, если входящая в радиатор вода не нагревается выше 70 град. (а выходящий теплоноситель, соответственно, остывает до 60-50 град.), поэтому перед тем как покупать новые радиаторы, желательно узнать реальные тепловые параметры своей отопительной системы.

Как сэкономить на отоплении?

Первое правило разумной экономии – это запомнить, на чём экономить нив коем случае нельзя! Радиаторы всегда нужно брать с запасом, ведь снизить температуру в помещении можно с помощью уменьшения температуры воды в системе или с помощью запорных кранов. А вот если реальная теплоотдача окажется ниже заявленной производителем – в комнатах будет в лучшем случае прохладно. Кстати, неплохие по большинству параметров чугунные радиаторы Коннер в условиях реальной эксплуатации имеют теплоотдачу процентов на 20-25 ниже, чем указано в паспорте

Радиатор 1К60П-500 (Минск)

Как уже указывалось, теплоотдача может отличаться от заявленной и из-за того, что температура воды в отопительной системе гораздо ниже «стандартной», то есть той, при которой проводились заводские испытания, так как заявленная мощность излучения достижима лишь при лабораторных условиях. Представьте себе, что секция радиатора МС-140 (указана мощность 160 Вт) при температуре воды 60/50 град. (а больше «котёл не тянет»!) будет выдавать мощность не более 50 Вт. И если вы поверили техническому паспорту и решили поставить 5 отопительных секций, то вместо 800 Вт (160 х 5) вы получите всего 250.

Однако предусмотреть эту ситуацию и даже воспользоваться ею вполне возможно! Исходя из расчётов, приведённых выше, чем ниже ∆ t (то есть температура воды-теплоносителя), тем тем большей должна быть излучающая поверхность радиатора. Так при ∆ t 60 для излучения 1 кВт достаточно радиатора высотой 0,5 м х 0,520 м, а при ∆ t 30 — 0,5 м х 1,32 м.

«Традиционный» чугунный радиатор МС-140М2

Однако именно за счёт низкой температуры носителя и увеличения излучающей площади радиатора или количества секций можно снизить расходы на отопление.

Мощность биметаллического радиатора. Мощность биметаллических радиаторов: особенности отопления и расчет батарей на одну комнату

Этот материал больше предназначен для тех, кто решил своими руками сделать отопление в собственном жилье и ему необходимо произвести расчет отопителей по их мощности на ту или иную комнату, с учётом температуры в помещении.

Безусловно, такие расчеты будут разными для разных климатических зон, степени утепления здания и толщины стеклопакетов в окнах, но всё это слишком сложно и мы постараемся в простой форме объяснить, как можно самостоятельно провести такие вычисления.

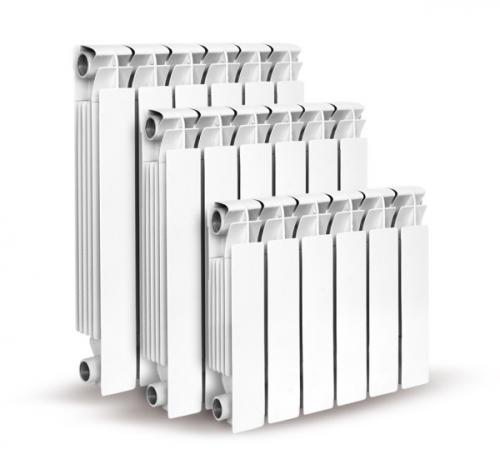

Биметаллические батареи разной величины

Упор в наших расчетах будет делаться на биметаллические радиаторы, как самые востребованные для автономных систем отопления, а кроме всего прочего мы покажем вам

Тепловая мощность радиаторов

Некоторые особенности отопления

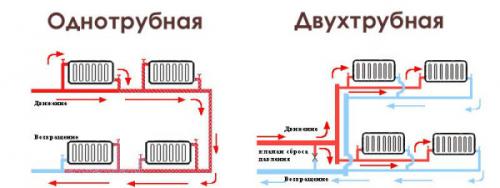

Однотрубная и двухтрубная система отопления

• При монтаже автономного отопления инструкция позволяет монтировать как однотрубный, так и двухтрубный контур , но при этом будет изменяться схема подключения, а это может повлиять на мощность отопительных приборов, поэтому, давайте выясним, что представляют собой оба эти варианта.
• Начнём с однотрубной системы и здесь мы видим, что теплоноситель движется по толстой трубе, от которой отходят более тонкие, через которые вода под давлением попадает в отопитель и возвращается обратно.
  Цена такого устройства меньше, так как приходится греть меньшее количество воды, но при этом есть серьёзная проблема – с каждой батареей теплоноситель становится всё холоднее и холоднее, поэтому, в таких случаях рекомендуется обходиться тремя-четырьмя радиаторами и не более того, так как они в порядке отдаления теряют свою мощность.
• Совсем по-другому обстоят дела с двухтрубной системой – здесь, конечно, придётся греть гораздо больше воды, зато она, поступая в радиаторы по трубе подачи, не теряет своей температуры, так как охлаждённый теплоноситель сбрасывается в трубу возврата. На таких контурах расчёты мощности радиаторов разного типа будут наиболее точными.

Мощность стальных радиаторов. Свойство теплоотдачи

Мощность стальных радиаторов отопления, так же как и всех остальных видов обогревателей основана на принципе их работы:

1. Теплоноситель, попадая в батарею, циркулирует по резервуару (у стальных панельных моделей – это каналы), при этом в горячем состоянии он направлен вверх, тогда как при остывании идет вниз. В автономной или централизованной отопительной системе нагревом носителя занимается котел.
2. За время, что горячая вода соприкасается с радиатором, она отдает ему свое тепло, нагревая его стенки. Этот момент очень важен, так как от размера обогревателя зависит, какой длины будет ее путь, и чем он дольше, тем горячее радиатор.
3. Нагретые стенки конструкции отдают свою температуру воздуху, который распространяется по помещению под воздействием потоков тепла.
4. Чтобы увеличить уровень теплоотдачи, производители «снабжают» отопительный прибор теплообменниками, как это видно по стальным радиаторам типа 11, 22 и 33.

Наличие теплообменников значительно увеличивает мощность стальных радиаторов, работая по двум нагревательным принципам: радиаторному, при котором используется тепло стенок устройства, и конвекторному, который образует движение разогретого воздуха.

Как правило, показатели мощности изготовитель указывает в техпаспорте, поэтому можно ориентироваться по нему, но еще лучше самостоятельно произвести расчеты с учетом площади помещения, температуре воздуха и количеству теплопотерь.

Последствиями неправильно подобранного обогревателя являются:

1. Так называемое перетапливание, когда в помещении настолько жарко, что приходится держать форточку открытой. Это создает вредный для организма микроклимат, вынуждает платить больше за энергозатраты или устанавливать термостаты, чтобы снижать нагрузку на систему.
2. Если мощность панельных стальных радиаторов отопления ниже необходимого уровня, то в комнате холодно даже при их максимальной нагрузке.
3. Сильные перепады давления в отопительной системе, оснащенной слабыми батареями, приведет к аварии, так как они не выдержат подобных «стрессов».

Всех перечисленных проблем можно избежать, если знать, что именно влияет на теплоотдачу батарей отопления, и как поднять их эффективность.

Мощность чугунного радиатора мс 140. Особенности радиатора МС-140-500

Радиаторы чугунные МС-140 с межосевым расстоянием 500 мм предназначены для обогрева зданий любого назначения, начиная от частных жилых домов и заканчивая промышленными и производственными постройками. Они обладают неплохой теплоотдачей и стойкостью к агрессивному теплоносителю. Чугунные «гармошки» упрямо не хотят покидать рынок отопительного оборудования, так как они считаются самыми неприхотливым видом радиаторов.

Чугунные батареи являются одними из самых долговечных. Это обусловлено физическими и химическими качествами металла.

Главным достоинством чугунных батарей является их продолжительный срок службы. Чугун неохотно вступает в реакцию с водой и агрессивными соединениями, хорошо сопротивляясь коррозии. Не подвержен ей и верхний слой, защищенный грунтовкой и краской. Даже при отсутствии внешней защиты чугун практически не портится и не истончается. Доходит до того, что в некоторых случаях эти радиаторы могут пережить по сроку службы само здание.

Теплоотдача чугунных радиаторов МС-140 с межосевым расстоянием составляет от 140 до 185 Вт на одну секцию. Это довольно приличный показатель, что позволяет чугуну успешно конкурировать с другими типами батарей отопления. Сегодня чугунные батареи выпускаются многими отечественными заводами и не собираются покидать прилавки сантехнических магазинов.

Благодаря современным технологиям литья чугуна, готовые изделия получаются особо прочными и не нуждаются в слишком частом уходе.

Отличия технических характеристик чугунных батарей отопления от других популярных видов батарей.

Какими достоинствами обладают чугунные радиаторы МС-140-500?

• Стойкость к агрессивному теплоносителю – централизованные системы отопления не щадят даже самые выносливые современные радиаторы. Чугун же практически не вступает в реакцию с едкими и агрессивными соединениями;
• Большая внутренняя емкость – благодаря этому радиаторы практически никогда не забиваются и не засоряются. Также внутренний объем способствует уменьшению гидравлического сопротивления;
• Продолжительный срок службы – гарантия от производителей достигает 10-20 лет. Что касается реального срока службы, то он составляет до 50 лет и даже больше, нужно лишь грамотно ухаживать за батареями и вовремя их подкрашивать;
• Длительное сохранение тепла – если отопление отключится, чугун еще долго будет сохранять и отдавать тепло, обогревая помещения и комнаты;
• Доступная стоимость – цена на чугунные радиаторы МС-140-500 стартует с отметки в 350-400 рублей за одну секцию (в зависимости от производителя).

Перечислим несколько недостатков:

Одним из главных минусов чугунных батарей является неустойчивость к гидроударам, здесь они уступают биметаллическим собратьям.

• Большой вес – пожалуй, это один из самых важных недостатков. Одна секция весит свыше 7 кг, из-за чего вес батареи из 10 секций составляет свыше 70 кг;
• Сложность в монтаже – если алюминиевый или стальной радиаторы можно смонтировать самостоятельно, то над чугунной батареей придется потрудиться вдвоем-втроем. К тому же, для крепления к стене нужен хороший выносливый крепеж (да и сами стены не должны рассыпаться под тяжестью батарей);
• Отсутствие стойкости к высокому давлению – чугунные батареи ориентированы на эксплуатацию в составе автономных отопительных систем (допускается монтаж в малоэтажных домах, подключенных в централизованным системам).

Также мы можем выделить в качестве недостатка чугунных батарей МС-140 их высокую инерционность – от подачи теплоносителя до прогрева системы проходит много времени.

Несмотря на присутствие некоторых недостатков, чугунные батареи продолжают пользоваться устойчивым спросом – потребителей подкупает оптимальное сочетание цены, качества и технических характеристик.

Чугунные радиаторы МС-140 могут эксплуатироваться в составе автономных и централизованных системах отопления с максимальным давлением теплоносителя до 9-10 атмосфер . Температура теплоносителя может достигать +120-130 градусов – чугун остается стойким к таким температурным перегрузкам. Главное, не подвергать его сильным ударам, иначе он может расколоться.

Радиаторы МС-140 могут эксплуатироваться в системах с естественной и принудительной циркуляцией теплоносителя. Система может быть открытой или закрытой – чугун может работать в любых условиях. Главное, чтобы параметры отопления не превышали указанные в паспортных данных значения. Трудность в эксплуатации вызывается лишь необходимостью регулярного ухода – следите за состоянием красочного покрытия и не допускайте образования очагов коррозии.

Мощность секции биметаллического радиатора. Простой расчёт

Подключение обогрева в многоэтажки, количество и место размещения приборов производится на основании сложных технических вычислений. Их производят специалисты на основании СНиП 41-01-2003. Нормативные правила предусматривают, например, сколько секций биметаллического радиатора нужно на 1 м² площади:

• в центре -100 Вт;
• на севере– 150-200 ВТ;
• на юге – 60 Вт.

Разные типы радиаторов для системы отопления дома Источник stroy-podskazka.ru

СНиП предусматривает сколько секций батарей нужно на квадратный метр площади строения, учитывая состав сплава:

• биметалл – 1,8 кв. м;
• алюминий – 2,0 кв. м;
• чугун – 1,5 кв. м.

Приблизительное вычисление пользователь может произвести самостоятельно. К приобретённомуприлагается инструкция пользователя. В ней прописаны данные приборов, мощность. Используя эти показатели можно сделать расчёт секций радиаторов по площади помещения по шаблону:

площадь помещения (в кв. м) Х100 Вт / мощность секции (цифры в инструкции)

Полученные данные применяются с отапливаемыми сверху и снизу этажами , не на углу, в постройке из кирпича, при расстоянии до верха до 3-х м.

Расчёт по объёму

При высоте стен более 3-х метров применяют расчёт радиаторов отопления с размеров. На 1 кв. м жилья:

• для построек из панельных блоков – 41 Вт;
• для зданий из кирпичной кладки – 34 Вт.

Шаблон:

Теплоотдача = площадь комнаты Х высоту стен Х нормативную мощность (41 или 34).

Подключение Источник build-experts.ru

Полученный итог делится на нормативную отдачу секции и получается требуемое их число.

1 секция чугунного радиатора на сколько квадратов. Влияние на результат материала изготовления радиатора

В настоящее время наибольшей популярностью пользуются следующие разновидности радиаторов:

• Чугунные . Чаще всего используется чугунная батарея марки МС-140 с уровнем теплоотдачи 180 Вт. Этот показатель справедлив лишь при использовании теплоносителя с максимальной температурой. На практике такое бывает редко, поэтому фактическая мощность прибора – 60-120 Вт. Именно эти цифры рекомендуется использовать при проведении расчете ватт на квадратный метр отопления.
• Стальные . Имеют почти такую же площадь, что и чугунные. Это же касается и параметров, точные значение которых указываются в сопроводительной документации. При этом масса стальных изделий меньше, что делает их транспортировку и монтаж более простым.
• Алюминиевые . Дать общий ответ, сколько отапливает одна секция алюминиевого радиатора проблематично, так как подобные изделия представлены в продаже в большом количестве модификаций. Поэтому в каждом конкретном случае расчета количества секций алюминиевых радиаторов необходимо руководствоваться паспортными данными модели. В общем считается, что средним показателем, сколько обогревает одна секция алюминиевого радиатора, является 100 Вт/м2. Если заявленная мощность прибора меньше, то, скорее всего, речь идет о подделке. Также следует сказать, что уровень теплоотдачи алюминия более высокий, чем у чугуна и стали. Это также следует взять во внимание перед тем, как рассчитать количество секций алюминиевых радиаторов отопления.
• Биметаллические . Эти изделия, совмещающие в себе высокую теплоотдачу алюминия и прочностные качества стали, в настоящее время пользуются наибольшей популярностью у покупателей (уровень мощности одной секции биметаллического радиатора идентичен тому, на сколько квадратов одна секция алюминиевой батареи). Благодаря хорошей теплоотдаче, разрешается несколько сокращать количество секций при установке. Правильный расчет биметаллических радиаторов позволяет сэкономить финансы даже несмотря на то, что биметаллические радиаторы считаются наиболее дорогими.

Теплоотдача чугунных радиаторов. Как увеличить теплоотдачу радиаторов отопления

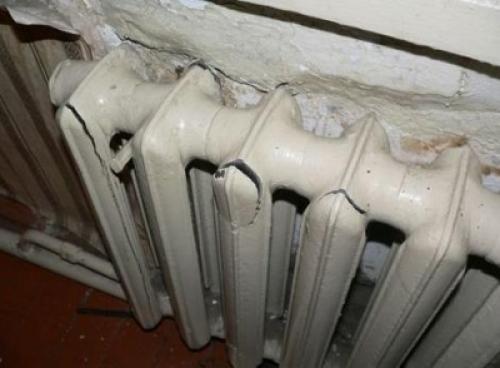

Когда в доме или квартире установлены старые классические чугунные батареи, со временем можно обнаружить, что при требуемой температуре в системе и при достаточном количестве секций отопительные приборы не справляются со своей функцией.Это означает, что либо засорился трубопровод, либо радиаторы, либо на них нанесено несколько слоев краски. Также возможно, что на трубах, ведущих к батареям, слишком прикручены вентили. Если они не проворачиваются, то следует обратиться к сантехнику – радиаторы могут ,не нагреваться по причине недостаточного поступления в них теплоносителя.Когда краска нанесена в несколько слоев или отстала от металла, ее удаляют при помощи скребка, а потом обработанную поверхность грунтуют. Затем используют качественную кремнийорганическую темную эмаль, нанося ее в два слоя, предварительно дав высохнуть первой покраске. Теплоотдача чугунных радиаторов отопления, имеющих гладкую и темную поверхность, увеличивается минимум на 10%.Хотя светлые поверхности смотрятся более эстетично, но они отражают тепло, особенно, если блестящие, поэтому предпочтение разумнее отдать темной краске. Но, если радиаторы окрашены в светлые тона, тогда можно установить за приборами отражающие экраны. Их изготавливают самостоятельно из плотного картона или фанеры, покрытой фольгой или окрашенной «серебрянкой».В том случае, когда в батарее имеются холодные секции, то однозначно нарушена циркуляция теплоносителя. Основной причиной неполадок является скопление ржавчины и осадков в нижней части прибора. Возможно, поможет осторожное постукивание по радиатору.

Существует еще один способ избавиться от грязи: под холодную часть батареи помещают нагревательный прибор, например, включенную электроплиту. Когда вода внизу радиатора прогреется, тогда начнется вихревое перемещение, благодаря которому вся грязь удалится с засоренного участка системы.

Понизиться температура в квартире может, если снижен напор теплоносителя, поступающего из котельной или после того, как соседи меняли у себя батареи и заузили подающий горячую воду стояк. Это часто происходит при монтаже системы «теплый пол» или жильцы этажом выше или ниже провели отопление на лоджию или балкон.
