Самое эффективное подключение радиаторов отопления. Особенности лучевого способа подключения

Самое эффективное подключение радиаторов отопления. Особенности лучевого способа подключения

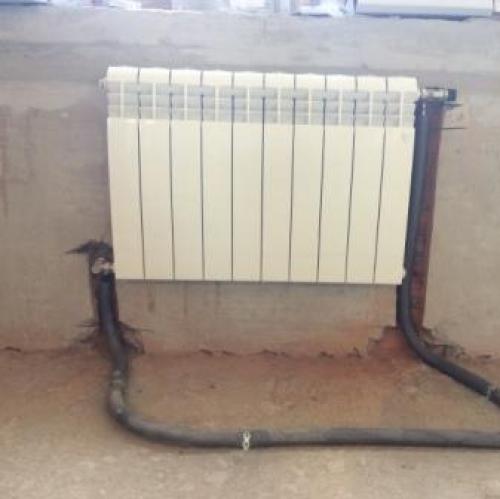

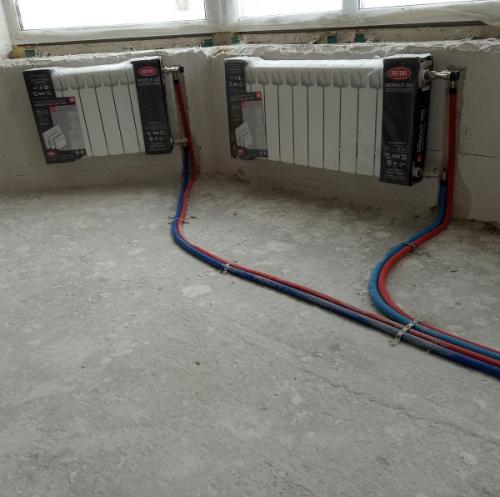

Лучевая (коллекторная) разводка – наиболее прогрессивный и эффективный способ подключения, обеспечивающий максимальную экономию энергоносителей и удобство управления работой радиаторов. В этом случае теплоноситель сначала поступает на коллектор (распределитель, который может оснащаться терморегуляторами, расходомерами и другими дополнительными устройствами), а уже к нему подключается подача и обратка каждого радиатора. Если раньше такие системы использовались преимущественно в частных домах, то сейчас довольно часто их применяют не только в элитных, но и в стандартных многоквартирных новостройках. Основными преимуществами таких систем являются:

• максимально точная регулировка температурного режима работы каждого отдельного прибора, а также возможность применения единой системы управления;
• максимальное снижение теплопотерь – проходящая через бетонную стяжку труба служит своеобразным аналогом теплого пола, отдавая большую часть тепла на нагрев помещения;
• удобство и разнообразие выборов вариантов управления (при помощи установленных на самом коллекторе вентилей и расходомеров, термовентилей на каждом радиаторе, автоматических систем управления и т.д.).

Особенностью таких систем является необходимость прокладки отдельной ветки подачи и обратки к каждому радиатору в бетонной стяжке, что приводит к существенному увеличению объема работ и расхода материалов. Теоретически при такой системе может применяться любой способ подключения радиаторов, но в абсолютном большинстве случаев устанавливается нижний подвод трубы.

Нижнее подключение радиаторов отопления. Радиаторы с нижним подключением: преимущества конструкции и тонкости установки

Домашний уют складывается из многих факторов, одним из которых является отопление. В квартирах центральная отопительная система зачастую представлена в виде стандартного диагонального подключения, когда поступление горячей воды осуществляется по верхнему патрубку, а вывод – по нижнему. В частных домах большое количество труб мешает, поэтому целесообразно устанавливать радиаторы с нижним подключением. Об их преимуществах и способах установки читайте в данном материале.

Особенности

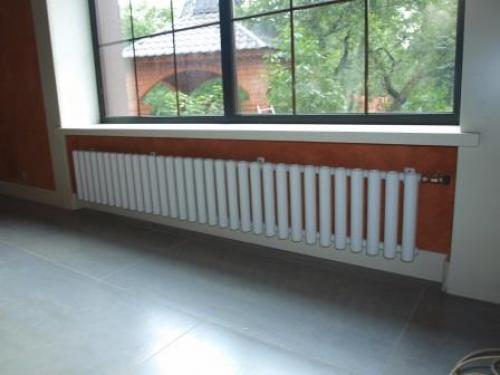

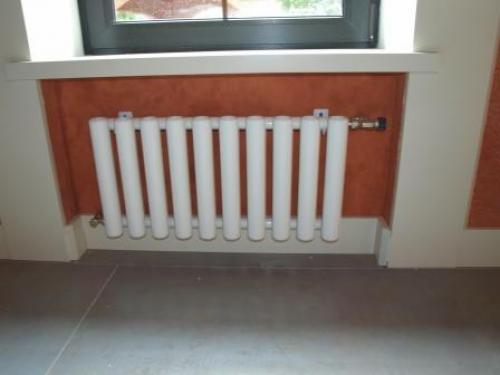

Конструкция секционных радиаторов с нижним подключением устроена таким образом, чтобы скрывать отопительные трубы внутри корпуса. В последнее время они пользуются особым успехом, так как оптимально вписываются в интерьер и отличаются высоким уровнем функциональности. Конечно, стоимость большинства изделий довольно высокая, но их эксплуатационные свойства полностью оправдывают такие затраты.

Современный рынок переполнен всевозможными конструкциями радиаторов: одинарными, угловыми, низкими, высокими, узкими, выполненными из алюминия, чугуна или же из сплава двух металлов.

Однако существует всего два типа конструкций с нижним подключением:

• стальные;
• панельные.

Чаще всего можно встретить стальные радиаторы – они полюбились за простоту монтажа и компактные размеры. Панельные, изготовленные из алюминиевых сплавов, отличаются наличием термостатической арматуры с узлами подключения. Нагрев комнаты, в которой установлен радиатор, зависит от количества секций устройства. Для небольших помещений будет достаточно 3-6 панелей. А для просторных помещений такого количества мало – температура в комнате будет низкой.

Если говорить об удобстве монтажа, то тут стальные приборы превосходят панельные, так как подлежат установке в любом положении, и горячая вода будет поступать непосредственно в последнюю секцию. Такой способ подачи сильно упрощает процедуру замены секции, если это будет необходимо. К тому же установка может проводиться любым способом в отличие от новых радиаторов, которые не всегда могут устанавливаться на устаревшие отопительные системы. Конструкции из профилированной стали отличаются длительным сроком эксплуатации и высоким уровнем теплоотдачи.

Важно помнить о том, что вне зависимости от способа подключения существуют правила монтажа, соблюдая которые можно избежать проблем в эксплуатации устройства:

• расстояние от радиатора до стены должно составлять 5 см;
• расстояние до пола – 10 см, в некоторых случаях допускается расстояние в 5 см.

Плюсы и минусы

Современные радиаторы нижнего подключения обладают множествами преимуществ:

• установка батарей такого типа позволяет добиться лаконичного интерьера без лишних технических элементов;
• оригинальная конструкция предполагает установку переходника направления устройства;
• патрубки труб сразу уходят в пол или стену;
• практически все современные радиаторы идут в комплекте со встроенным терморегулятором.

Как и любое другое устройство, эти новомодные устройства не лишены недостатков.

• Для красивого эстетичного вида трубы, как правило, монтируют в пол либо скрывают под плинтусом. В случае аварии заметить неисправность сразу будет сложно. Решение проблемы также может быть затруднительным. Ремонт труб не удастся выполнить без демонтажа напольного покрытия, в результате придется устранять не только неисправность трубы, но и дефекты пола.
• Большинство специалистов считают, что нижняя подводка проигрывает в плане теплоотдачи по сравнению с батареями бокового типа подключения. Бывает, что при нижнем подключении многосекционные радиаторы прогреваются частями. Конечно, решить такую проблему можно, но лучше всего использовать эти устройства в частных домах.
• Каждая секция батареи должна снабжаться отдельным воздухоотводом.
• Радиаторы с нижним подключением категорически запрещается использовать для самотечной системы отопления.
• Для эффективной работы понадобится установить дополнительный циркуляционный насос.

Подключение радиатора из стены. Боковое подключение радиаторов REHAU из стены

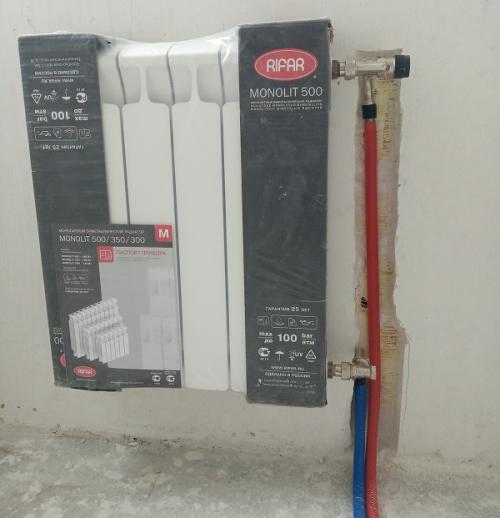

Боковое подключение радиаторов из стены – очень распространенный тип подключения. Он с одинаковым успехом применяется как для лучевой радиаторной разводки (коллекторной), так и для двухтрубной.
При боковом подключении радиаторов из пола рекомендуется организовать подачу теплоносителя в верхней части радиатора, а обратку – в нижней. Причем, желательно по диагонали.
Это позволяет повысить эффективность работы радиаторов.
При подаче теплоносителя в верхней части, возникает так называемая архимедова сила, обусловленная возникновением дополнительного напора жидкости из-за увеличения ее плотности при охлаждении.
При охлаждении жидкости, плотность ее увеличивается и усиливается стремление к движению вниз по сравнению к вновь поступающему в радиатор теплоносителя с более высокой температурой (и меньшей плотностью). Такой движение стимулирует проток жидкости через радиатор и создает дополнительный напор.
Подключение труб радиаторной разводки с противоположных сторон радиатора позволяет более полно использовать всю поверхность радиатора, отдавая этим больше тепла и повышая этим эффективность его применения.
Можно также организовать подачу и обратку теплоносителя на одном уровне или с одной стороны, если этого требует условия его размещения. Эффективность его применения снизится, но не критично.
Незначительный объем работ по штроблению стен под трубы отопления, вполне компенсируется эстетичностью результата: только внешний вид радиатора и запорной арматуры, никаких труб.
Для подключения труб к радиаторам с боковым подключением применяют запорно-регулирующую арматуру .
Для подачи – термостатические вентили, для обратки – запорные вентили.
Термостатические вентили позволяют регулировать расход теплоносителя в радиатор в ручном режиме, или автоматически, при использовании термостатической головки.
Запорные вентили предназначены для отключения радиаторов.
При правильном подборе арматуры радиаторной разводки и правильном монтаже, применение запорно-регулирующей арматуры позволяет временно отключать каждый радиатор с целью замены или снимать его для проведения отделочных работ.

Неправильное подключение радиаторов отопления. Неправильное подключение радиатора отопления

Неправильное подключение радиатора отопления к стояку может стать причиной того, что радиатор будет давать мало тепла или не греть совсем. В этой статье хочу привести такой пример и способ устранения неполадки.

В качестве примера приведу фото. Ниже мы рассмотрим все недочеты, которые допустил сантехник при монтаже.

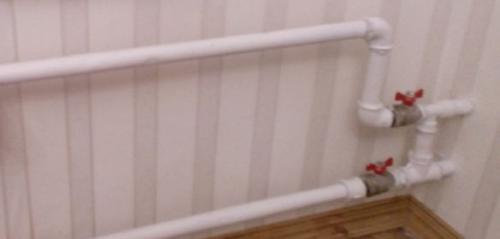

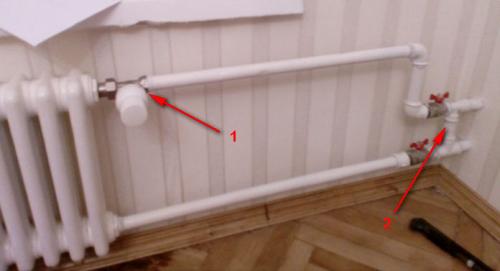

1. Терморегулятор.2. Байпас.

Неправильная установка терморегулятора радиатора отопления

Первое, на что мы обратили внимание, — это неправильное положение головки терморегулятора (этот прибор могут ещё называть термоголовкой или термостатом). Терморегулятор был развёрнут головкой вверх (фото сделано после того, как мы изменили её положение), а это неправильно. Почему? Вы поймете, если познакомитесь с принципом работы термоголовки.

Принцип работы термоголовки

В сильфоне терморегулятора находится жидкость, чувствительная к изменению температуры окружающей среды (при повышении температуры значительно расширяется, при понижении — сужается).

Например, регулятор установлен в положении «3» (это примерно 20 ºС). Если в помещении температура поднимается выше заданной, жидкость нагревается, расширяется, давит на шток клапана, тем самым перекрывая просвет в трубопроводе, что приводит к замедлению циркуляции теплоносителя и понижению температуры. При понижении температуры — жидкость сжимается, шток клапана поднимается, теплоноситель циркулирует быстрее и отдаёт больше тепла.

Обратите внимание! Жидкость реагирует не на температуру теплоносителя, а именно на температуру окружающего воздуха.

Принцип работы терморегулирующей головки радиатора отопления наглядно проиллюстрирован в этом

Как правильно установить термоголовку

Частой ошибкой мастеров является монтаж термостата головкой вверх. Что происходит в этом случае: от трубопровода в помещение поступает дополнительное тепло, теплый воздух движется вверх, обтекая термоголовку, жидкость в нем нагревается, и клапан закрывается раньше, чем в помещении поднялась заданная температура.

Вывод. Головка должна быть направлена в сторону, чтобы термостат реагировал на реальную температуру в помещении.

Но в нашем случае изменение положение терморегулятора ни к чему не привело. Значит причина того, что радиаторы не грели, была не в этом.

Байпас. Ошибка №2

Байпас (англ. bypass — обход) — перемычка между подающим и обратным трубопроводом. В двух словах поясню, для чего нужен байпас в разводке системы отопления. В случае, если вы перекроете краны на радиаторе (подающий и обратный), циркуляция теплоносителя будет осуществляться в обход батареи, через байпас (имеется в виду однотрубная схема разводки). Если же у вас такой перемычки нет, то когда вы закроете краны, тепло пропадёт не только у вас, но и у всех соседей снизу и сверху по стояку. По сути, вы перекроете весь стояк.

В нашем примере по поводу байпаса есть несколько замечаний. Теплоноситель по стояку, как любая жидкость, циркулирует по пути наименьшего сопротивления. Оба наши замечания будут основаны на этом тезисе.

1. До ремонта в квартире стояли узенькие радиаторы — 20 см. по осям. Их заменили на новые — 50 см. по осям. Стояк проходит в стене. Изменить расстояние между подающим и обратным трубопроводом прямо на стояке весьма затруднительно. Значит, нужно разводить подводку снаружи стены. Вот здесь мастер и допустил ошибку, установив перемычку сразу на выходе из стены. Теплоноситель поступает по стояку сверху вниз. Чтобы попасть в радиатор, ему нужно преодолеть два поворота. Как я говорил выше, жидкость будет двигаться по пути наименьшего сопротивления: она пойдет в обход радиатора, через байпас.
2. Возможно, удалось бы избежать такой ситуации, установив перемычку меньшего диаметра. Таким образом, теплоноситель, несмотря на преграды, пошел бы по трубопроводу большего сечения.

Как правильно подключить радиатор отопления

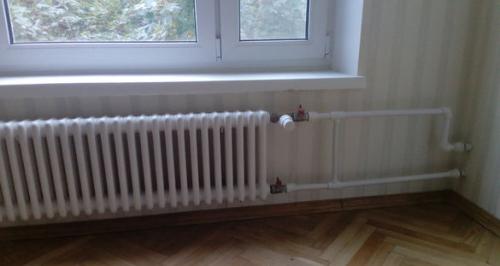

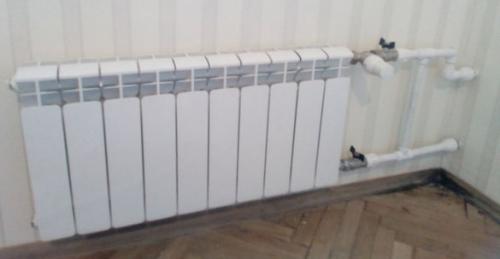

Здесь много разглагольствовать не буду — всё проиллюстрировано на фото:

Мы сделали байпас меньшего диаметра и перенесли его ближе к радиатору. Но на этом проблемы не закончились. Сантехник из местной обслуживающей компании, который перекрывал стояк, по окончании работ просто открыл стояк, не спустив воздух. Почему он этого не сделал, он обосновать не смог. Промычал что-то типа: «Нужно подождать несколько часов». В итоге заказчица ещё несколько дней воевала с обслуживающей организацией, пока тепло пошло в квартиру.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/diagonalnoe-podklyuchenie-radiatorov-otopleniya-kak-podklyuchit-radiator-po-diagonalnoy-sheme

Нижнее подключение биметаллических радиаторов. Плюсы

При выборе радиаторов отопления для дома потребители часто теряются, так как данные изделия представлены на рынке в огромном ассортименте. Чугунные батареи уходят в прошлое, уступая место более современным, качественным и эстетически привлекательным моделям из алюминия, стали и биметаллов. Биметаллические радиаторы имеют специальный блок, отвечающий за нижнюю подводку труб отопления.

Процесс установки не представляет особого труда, а также такие батареи очень удобны в эксплуатации за счет того, что при сезонном отключении отопления сливать воду не требуется. Теплоотдача у таких радиаторов довольно хорошая, особенно если организована нижняя подача теплоносителя. За данный процесс отвечает конструкция изделия.

Теплоноситель прогревает нижние элементы, а на верхние, кроме горячей воды, оказывают воздействие горячие потоки воздуха. За счет стального сердечника обеспечивается прочность радиатора, он становится устойчивым к воде, поступающей под высоким давлением, а также к ее повышенной скорости прохождения. Сталь, находящаяся в составе, имеет устойчивость к коррозии и высокой жесткости воды. А максимальная отдача тепла происходит за счет алюминиевой поверхности радиатора.

При конвективном обогреве алюминий является наиболее выигрышным вариантом, даже в сравнении с чугуном, так как интенсивность его теплоотдачи достигает 60 процентов.

Система ребер в таких батареях довольно сложная, имеется возможность поменять их местами, а также при необходимости добавить дополнительные элементы. Биметаллические радиаторы просты в установке за счет того, что подсоединение труб производится напрямую. Это значит, что нет изгибов, препятствующих поступлению горячей воды, поэтому элементы нагреваются максимально быстро. Еще одним преимуществом можно считать низкую цену за проведение монтажных работ с такими устройствами.

Выбор радиаторов отопления для дома - это задача, которая может вызвать путаницу, учитывая широкий ассортимент доступных моделей. Чугунные батареи уступают место более современным, качественным и эстетически привлекательным моделям из алюминия, стали и биметаллов.

Биметаллические радиаторы имеют уникальный блок, отвечающий за нижнюю подводку труб отопления. Процесс установки не представляет особого труда, а также такие батареи очень удобны в эксплуатации из-за того, что при сезонном отключении отопления сливать воду не требуется.

Преимущества биметаллических радиаторов

• Хорошая теплоотдача, особенно при организации нижней подачи теплоносителя.
• Удобство эксплуатации: не нужно сливать воду при сезонном отключении отопления.
• Простота установки: подсоединение труб производится напрямую, без изгибов, препятствующих поступлению горячей воды.
• Низкая цена за проведение монтажных работ.
• Можно поменять местами системы ребер и добавить дополнительные элементы.

Биметаллические радиаторы имеют стальной сердечник, который обеспечивает прочность радиатора и его устойчивость к воде, поступающей под высоким давлением, а также к ее повышенной скорости прохождения. Сталь, находящаяся в составе, имеет устойчивость к коррозии и высокой жесткости воды.

Алюминиевая поверхность радиатора обеспечивает максимальную отдачу тепла. При конвективном обогреве алюминий является наиболее выигрышным вариантом, даже в сравнении с чугуном, так как интенсивность его теплоотдачи достигает 60 процентов.

Седельное подключение радиаторов отопления. Как подключить радиаторы отопления

Радиаторные системы отопления бывают двух видов: однотрубными и двухтрубными.

Однотрубная требует меньшего количества труб, но ее главный недостаток: разная температура теплоносителя на входе радиаторов. Получается, что тот, который ближе к котлу, греется сильнее, тот который дальше — слабее. В сетях большой протяженности может случиться так, что на последний радиатор заходит уже совсем холодный теплоноситель. Это часто можно наблюдать на первых этажах многоэтажек. Там обычно используется однотрубная система, а теплоноситель подается с верхних этажей вниз.

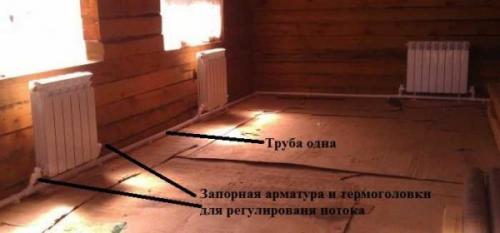

На рисунке представлена горизонтальная схема последовательного подключения радиаторов отопления, называется она еще «однотрубная» и «ленинградка». Для возможности ремонта с обеих сторон отопительного прибора установлены запорные краны. Закрыв их, вы можете снимать, менять и ремонтировать радиатор без останова всей системы. Подобная схема часто применяется при подключении батарей отопления в частном доме. Она просто монтируется, а при небольшой протяженности теплоотдача каждого радиатора регулируется при помощи игольчатых кранов, которыми можно изменять интенсивность потока теплоносителя.

Однотрубную систему называют еще «последовательное соединение радиаторов отопления»

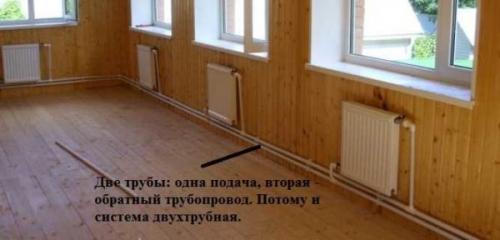

Двухтрубная схема — параллельное подключение радиаторов к подаче. На вход каждого из них поступает теплоноситель одинаковой температуры, а остывшая вода собирается в другой трубопровод. И хотя расход труб (и денег) тут при монтаже больше, но сбалансировать (отрегулировать) теплоотдачу каждого отопительного прибора намного проще.
