Элементы схемы отопления закрытого типа. Состав и принцип работы

Элементы схемы отопления закрытого типа. Состав и принцип работы

Независимо от выбранной схемы (их разновидности мы рассмотрим далее) в ее состав всегда входят следующие основные элементы:

• источник тепла – газовый, дизельный, электрический либо твердотопливный котел;
• потребители – радиаторная сеть и (или) водяные теплые полы;
• циркуляционный насос;
• герметичный расширительный бак мембранного типа;

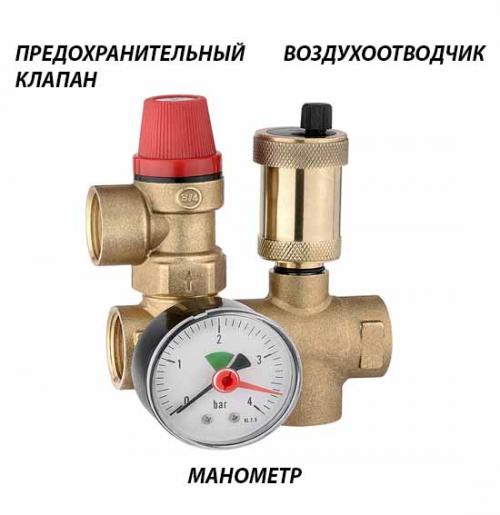

• группа безопасности, включающая в себя устройство для сброса воздуха (воздухоотводчик), предохранительный клапан и манометр;
• сетчатый фильтр – грязевик;
• трубопроводная арматура для балансировки, опорожнения и регулировки;
• магистральные и подводящие трубы.

Примечание. Система отопления может дополняться другими элементами и оборудованием, предусмотренным в проекте, например, распределительным коллектором, буферной емкостью и различными средствами автоматизации. Типовая двухтрубная схема, наиболее распространенная в частных домах, показана выше на рисунке.

Принцип работы современной закрытой системы заключается в перемещении тепловой энергии от котла к радиаторам с помощью жидкости, находящейся под избыточным давлением (от 1 до 2 Бар). Расширение ее объема от нагрева компенсируется за счет растяжения резиновой мембраны внутри бачка, полностью изолированного от атмосферы.

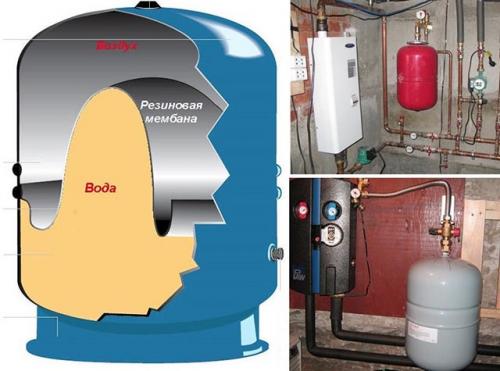

Устройство герметичной расширительной емкости

Завоздушиванию отопительной сети препятствует автоматический воздухоотводчик, установленный в группе безопасности. Расположенный там же подрывной клапан срабатывает в случае критического повышения давления в трубопроводах, обычно он настроен на 3 Бар. Грязевик ставится на обратной магистрали перед входом в теплогенератор и собирает шлам, поступающий из отопительной сети.

Важный момент. Циркуляционный насос, принудительно перекачивающий теплоноситель, можно встраивать как в обратный, так и в подающий трубопровод рядом с котлом. Оба способа – правильные.

Закрытая система отопления с насосом. Сравнение закрытой и гравитационной систем

Помимо закрытой, в индивидуальных домах применяется система отопления без насоса, получившая название самотечной или гравитационной.

При ее организации нагретую котлом отопительную жидкость направляют по вертикальной трубе в расширительный бак, которой располагают в самой верхней точке дома (на чердаке). Вода поступает в бак самотеком за счет меньшей плотности горячих водных масс, выталкиваемых холодными.

От бака прокладывают с небольшим уклоном горизонтальную трубу с боковыми отводами к каждому радиатору, по которой нагретая вода затекает в теплообменные приборы. Снизу от каждой батареи отходит отвод, который подключают к общему трубопроводу обратки , проложенному с некоторым уклоном и подсоединенному к котлу.

Таким образом, система отопления с естественной циркуляцией не нуждается для обеспечения тока жидкости в каких-либо дополнительных приборах. Основные отличия самотечной и закрытой принудительной систем заключаются в следующем:

• Среднее давление в отопительном контуре индивидуальных систем составляет 1 — 1,5 бара. Чтобы достичь нижнего порога в одну единицу, расширительный бак придется поднимать на высоту 10 м от котла. Это не всегда удается достичь в домах с двумя этажами и совершенно невозможно получить такое расстояние в одноэтажных зданиях.
• В системах без циркуляционного насоса из-за низкого давления нельзя использовать контуры теплых полов. Впрочем, и в контурах с принудительной циркуляцией нередко в коллекторный узел разводки отопительного трубопровода устанавливают дополнительный циркуляционник.

Рис. 3 Материалы труб для отопления : нержавейка, медь, полипропилен, сшитый полиэтилен

• Теоретически самотечная система отопления в частном доме может функционировать без электроэнергии, хотя в реальности многие автоматизированные газовые котлы также не работают без электричества. Однако бензиновый генератор поможет справиться с проблемами отсутствия электроэнергии в любых системах, обеспечивая напряжением питания циркуляционные электронасосы и автоматику котлов.
• Если скорость перемещения тока воды в самотечных системах можно повысить, подключив в линию обратки через байпас циркуляционный электронасос, то проблемы с эстетичностью внешнего вида практически неразрешимы. Даже если спрятать горизонтальную трубу от расширительного бака под потолком, то подходящие к каждому радиатору по стенам вертикальные участки труб не только испортят внешний вид комнат, но и принесут массу неудобств при расстановке мебели, навешивании карнизов.
• В принудительных системах трубопровод можно полностью скрыть под полом, что многие и делают.
• Для предохранения воды от замерзания в нее добавляют антифризы , основные из которых — дешевой ядовитый этиленгликоль и абсолютно безвредный пропиленгликоль. Если в закрытый контур можно залить ядовитую жидкость, и она не будет иметь выхода наружу, то в открытом контуре придется применять только дорогостоящую незамерзайку .

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/zakrytaya-sistema-vodyanogo-otopleniya-zakrytaya-sistema-otopleniya-dostoinstva-i-nedostatki

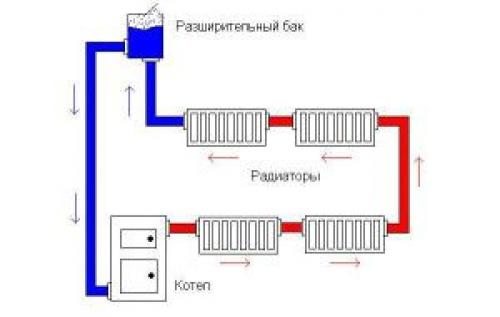

Открытая система отопления с насосом. Особенности обустройства открытого отопления

Классическая комплектация открытого отопления

Классическая система отопления открытого типа для частного дома отличается от закрытой показателем давления. Оно равно атмосферному. Поэтому для обустройства этого типа теплоснабжения требуется значительно меньше комплектующих, точных расчетов. Но это не значит, что схема открытого отопления может составляться непрофессионально.

Для автоматической стабилизации давления теплоносителя в трубах в системе предусмотрен открытый расширительный бак для открытого отопления. Именно конструкция этого компонента отличает схему открытого теплоснабжения от закрытого. Движение теплоносителя может осуществляться двумя способами:

• За счет теплового расширения горячей воды . Для этого необходим разгонный стояк. По такой схеме проектируется открытая система отопления с естественной циркуляцией;
• Установка насосного оборудования . Оно позволяет увеличить скорость движения теплоносителя. Насос в открытой системе отопления необходим, если общая протяженность магистралей превышает 25 м.

Кроме этого необходимо уменьшить показатель трения воды при ее прохождении через трубы. Для этого диаметр последних должен составлять не менее 30 мм. В противном случае будет возрастать гидравлическое сопротивление, что уменьшит естественную циркуляцию.

Определяющим компонентом в схеме является котел для открытой системы отопления. Важно не только правильно подобрать конструкцию и принцип работы прибора, но и соблюсти все правила установки.

Несмотря на то что себестоимость схемы открытой системы отопления с насосом будет значительно ниже, чем у аналогичной закрытой системы – монтаж первой отличается сложностью. Это обязательно нужно учитывать при проектировании теплоснабжения.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/zakrytaya-sistema-vodyanogo-otopleniya-zakrytaya-sistema-otopleniya-dostoinstva-i-nedostatki

Схема закрытой системы отопления. Принцип работы отопления закрытого типа

Как выглядит схема отопления закрытого типа? Основная конструктивная особенность, которая и обуславливает название такой системы – ее герметичность.

Система отопления закрытого типа, схема которой включает элементы, часть из которых используется и в других типах отопления, выглядит так:

• отопительный котел;
• воздушный клапан;
• термостат;
• отопительные приборы;
• расширительный бачок;
• балансировочный клапан;
• шаровой вентиль;
• насос и фильтр;
• манометр;
• предохранительный клапан.

Вот как выглядит отопление закрытого типа, схема и принцип работы которого довольно прост: циркулирующая в системе жидкость нагревается в котле и поступает в трубопровод. При расширении излишки жидкости попадают в бак, а при падении температуры возвращаются обратно, что позволяет поддерживать внутреннее давление в системе на заданном уровне.

Как заполнить систему отопления в частном доме. закрытую от внешнего давления? Как правило, в такой системе используется принудительная циркуляция. Из-за этого проявляется один из недостатков отопления закрытого типа – энергозависимость. Электроэнергия необходима для функционирования насоса, который обеспечивает постоянное движение воды по трубопроводу.
Но если постоянных перебоев с электричеством нет, закрытые системы отопления частного дома будут работать правильно (прочитайте: «Как сделать отопление в частном доме — советы специалистов «). К тому же, такую систему можно дополнить, например, «теплыми полами», которые позволят увеличить теплоотдачу и сохранение тепла, что, в свою очередь, повысит экономичность такой конструкции.

Циркуляционный насос устанавливается на обратке прямо перед отопительным котлом. Здесь же можно разместить и расширительный бачок. При таком расположении важных для системы элементов можно забыть о необходимости создания постоянного уклона трубопровода и не обращать особого внимания на диаметр труб.

Это упростит и удешевит монтаж, но и у такого облегчения тоже есть свои «подводные камни»: создание постоянного уклона позволит системе работать даже в том случае, если электричество пропадет, что предотвратит необходимость перезапуска системы. Для полного понимания устройства закрытой системы отопления можно посмотреть на фото, где изображена схема данной конструкции (прочитайте также: «Замкнутая система отопления — схема на примерах «).

Система отопления закрытого типа защищена от попадания воздуха, но ликвидировать этот процесс невозможно. Например, при доливании жидкости в систему какое-то количество воздуха все же сможет просочиться в трубопровод. Попавший в трубы воздух будет скапливаться в верхней части системы и образовывать воздушные пробки, которые ухудшат работу системы и увеличат риск возникновения неполадок.

Чтобы спустить попавший в систему воздух, можно использовать кран Маевского или поплавковые отводчики, которые работают автоматически. Если воздух растворился в воде, то удалить его можно при помощи сепараторов, которые устанавливаются прямо в трубопроводе.
Для экономии тепла отопительная система закрытого типа использует термостат, который автоматически включает и отключает насос при изменении температуры воздуха в помещении.

Закрытая система отопления без насоса. Преимущества закрытой системы отопления

Из-за того, что открытые системы характеризуются множеством недостатков, популярность закрытой системы отопления только возрастает. В такой системе, как закрытая система отопления без насоса, контакт с воздухом изолируется, поэтому возможность попадания кислорода сводится к минимуму. Для компенсирования расширения теплоносителя следует применять специальные расширительные баки.

Закрытая система отопления без циркуляционного насоса

Когда носитель тепла расширяется при нагреве, он увеличивается в объеме, так, излишек идет именно в бак, а когда остывает – все происходит наоборот. Расширительный бак разделен внутри резиновой мембраной, которая достаточно эластична. Одна из двух частей при разделении служит в качестве воздушной камеры, которая заполнена газом (как правило, азотом), а вторая – водяной камеры, именно сюда идет носитель тепла.

Открытая и закрытая система отопления в многоквартирном доме. Классификация систем теплоснабжения

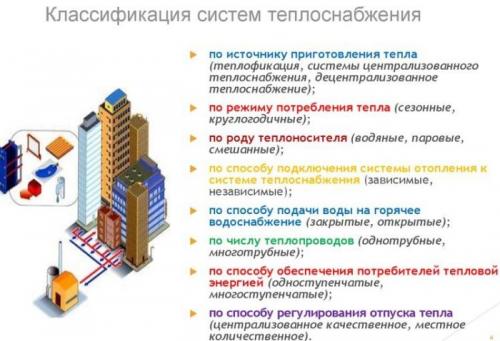

Различают следующие виды схем теплоснабжения.

По количеству вырабатываемого тепла классифицируют централизованные и децентрализованные виды теплоснабжения. В централизованных системах один источник тепловой энергии снабжает несколько зданий. В децентрализованной системе, каждое здание или группа домов, отдельные помещения вырабатывают тепло самостоятельно.

Классификация децентрализованных типов теплоснабжения, подразделяет их на индивидуальные, когда каждая квартира отапливается самостоятельно и местные — где источник тепла обогревает весь многоквартирный дом.

По способу подключения к сетям классифицируют зависимые и независимые типы систем теплоснабжения. Зависимые – когда теплоноситель (жидкость или пар) нагревается в котельной и, проходя по трубопроводной сети, поступает в радиаторы отапливаемого помещения. Независимые – жидкость из теплосети, проходит через теплообменник и нагревает теплоноситель отопления дома (теплоноситель, который нагревается в котельной, не попадает в систему теплоснабжения дома).

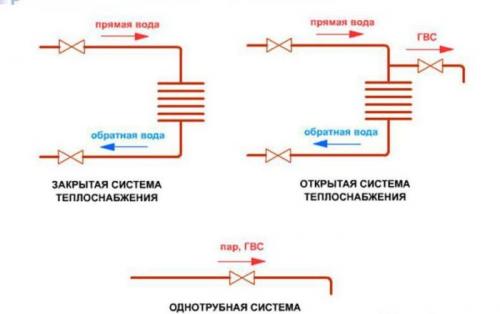

По способу устройства горячего водоснабжения и нагрева воды различают открытые и закрытые виды подачи тепла.

Открытая система теплоснабжения

В открытой схеме теплоснабжения вода, нагреваемая на котельной, используется одновременно в горячем водоснабжении и в качестве теплоносителя отопительных приборов. Постоянный расход воды для нужд горячего водоснабжения приводит к необходимости регулярной подпитки теплосети. Из-за использования воды в горячем теплоснабжении её температура должна быть 65-70 градусов. Такая схема весьма устарела, она повсеместно использовалась в СССР.

Преимущества и недостатки открытого теплоснабжения

Преимущества открытого типа подачи теплоносителя:

• минимум оборудования так, как не требуется применение теплообменников;
• из-за того что температура воды ниже, потери при транспортировке по теплотрассам на большие расстояния меньше чем в закрытой системе.

Недостатки открытой схемы:

Грязная вода. Из-за большой протяжённости теплотрассы, поступающая в трубопроводы горячего водоснабжения жидкость, содержит большое количество грязи, ржавчины, которые она собирает по пути от котельной до потребителя. Из-за большой протяжённости трубопроводов теплоснабжения вода в кране может иметь неприятный запах и цвет и не соответствовать санитарным нормам. Установка же водоподготовительных устройств в каждом доме потребует существенных денежных затрат.

Высокая потребность в горячей воде в часы пик приводит к ощутимому падению давления в трубопроводах. Из-за чего вынуждает ресурсоснабжающие предприятия устанавливать дополнительные подкачивающие насосы и автоматику для контроля величины давления в системе. Иначе падение давления приведёт к меньшему количеству теплоносителя, проходящему через теплообогреватели в квартирах, и как следствие, снижению температуры воздуха в помещениях.

Высокие потери жидкости из тепловой системы вынуждают ставить на котельных, ТЭЦ и других производящих энергию предприятиях массивные установки для водоподготовки, которые очищают от солей и других примесей речную воду.

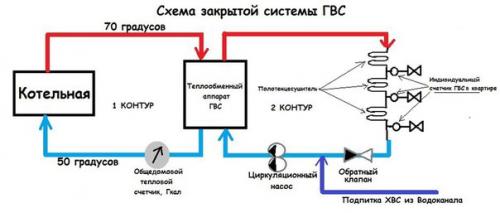

Отличия открытой и закрытой схемы водоснабжения

В закрытой системе, в отличие от открытой, используемая в качестве теплоносителя жидкость циркулирует по трубопроводам, не покидая их. Для горячего водоснабжения используется питьевая водопроводная вода, которая нагревается теплоносителем в специальных устройствах (теплообменниках), устанавливаемых в домах или центральных тепловых пунктах. В закрытых схемах температура воды в теплотрассе колеблется от 120 до 140 градусов, а потери жидкости отсутствуют или минимальны.

Плюсы закрытой схемы:

• для горячего водоснабжения подключается чистая водопроводная вода, в отличие от открытой схемы, соответствующая всем санитарно-гигиеническим нормам без примесей и неприятных запахов;
• нет необходимости устанавливать на теплоснабжающих предприятиях дополнительные насосы и приборы автоматического контроля параметров, так как давление в тепловой сети постоянное и не зависит от расхода горячей воды;
• на котельных и других источниках теплоснабжения не нужно устанавливать дополнительные установки водоподготовки, потому что циркулирующая жидкость, уже обессоленна и содержит минимальное количество примесей;
• энергосберегающий эффект, достигаемый за счёт регулировки нужной температуры подачи тепла на тепловых пунктах, выполняемый в автоматическом режиме.

К недостаткам этой системы отопления можно отнести дорогое оборудование и автоматику, необходимое для устройства пунктов обмена энергией, где регулируется температура нагрева водопроводной воды.

Второй недостаток это высокие температуры теплоносителей в магистральных теплотрассах и, как следствие, высокие потери тепла. Этот недостаток в сейчас потерял свою актуальность из-за применения технологии теплоизоляции труб пенополиуретаном, которая обеспечивает прочность изоляционного покрытия и эффективную защиту от тепловых потерь.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/zakrytaya-sistema-otopleniya-imeet-slozhnuyu-konstrukciyu-preimushchestva-montazha

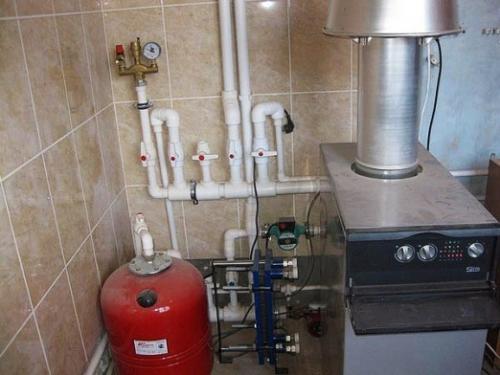

Закрытая система отопления в частном доме. Что представляет собой закрытая система отопления?

Важная особенность такой системы – отсутствие контакта с наружным воздухом и наличие небольшого избыточного давления. Как правило, схема работает при искусственном побуждении циркуляции теплоносителя с помощью насоса. Это позволяет не беспокоиться о соблюдении больших уклонов магистралей, а также принимать меньшие диаметры труб и прокладывать их наиболее удобным способом.

Как правило, гравитационная система отопления с естественной циркуляцией теплоносителя делается с открытым расширительным баком, устанавливаемым в самой высокой точке. Закрытая же система традиционно снабжается циркуляционным насосом, что повышает эффективность ее работы и снижает материалоемкость.

Благодаря своим особенностям, системы закрытого типа обладают массой преимуществ:

• теплоноситель, находящийся под давлением, нагревается быстрее;
• вероятность завоздушивания сети трубопроводов и радиаторов очень низка;
• теплоноситель не насыщается кислородом и не испаряется в атмосферу, что очень важно при заполнении системы антифризом;
• установка расширительного бака в закрытой системе отопления производится на обратном трубопроводе возле котла, что очень удобно в плане обслуживания;
• нет нужды использовать трубопроводы больших диаметров и прокладывать их на виду, в этом отношении закрытая система с принудительной циркуляцией – оптимальный выбор для частного дома.

Существенный недостаток лишь один — зависимость от надежности электроснабжения, закрытая система отопления без насоса, питающегося от электросети, работать не будет. К счастью, циркуляционные агрегаты для индивидуальных систем имеют небольшую потребляемую мощность, а потому на время отключения электричества смогут функционировать от блока бесперебойного питания достаточно долгое время.

Некоторые специалисты утверждают, что решить проблему отключения электроэнергии поможет закрытая система с естественной циркуляцией. Напомним, что в этом случае движение теплоносителя происходит за счет разницы плотности и массы горячей и охлажденной воды. Первая, нагреваясь в котле, как более легкая вытесняется вверх идущим от радиаторов остывшим теплоносителем, имеющим большую массу.

Несмотря на то что давление в закрытой системе отопления (1.5—2 Бар) не препятствует гравитационному движению потоков горячей и холодной воды, эффективность ее работы весьма сомнительна. Дело в том, что разница конвективных сил и так невелика, а тут еще нужно преодолевать сопротивление мембраны бака, растягивающейся при расширении воды. Чтобы не связываться с этими скользкими моментами, на закрытую систему лучше всегда ставить насос. Если есть необходимость смонтировать самотечную схему, то надо ее делать открытой.

Система отопления закрытого типа. Основные элементы системы отопления закрытого типа

Итак, в состав общей системы отопления закрытого типа для частного дома входят:

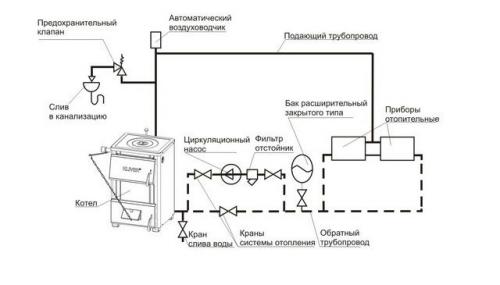

Общая принципиальная схема закрытой системы отопления частного дома

— отопительный прибор – котел ;

— циркуляционный насос;

— система разводки труб для передачи теплоносителя;

— расширительный компенсационный бак герметичного типа;

— радиаторы отопления, установленные в помещениях дома , либо другие устройства теплопередачи (« теплые полы» или конвекторы);

— группа безопасности – система клапанов и  воздухоотводчиков ;

— необходимая запорная арматура;

— в некоторых случаях – дополнительные устройства автоматического контроля и управления, оптимизирующие работу системы.

Отопительный котел

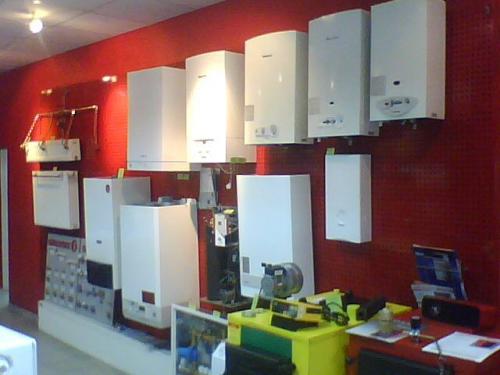

• Самыми распространенными являются газовые котлы . Если к дому проведена газовая магистраль или есть реальная возможность ее проложить, то большинство хозяев безальтернативно отдают предпочтение именно такому способу нагрева теплоносителя.

Газовые котлы — оптимальное решение, если существует возможность их установки

Газовые котлы отличает высокий КПД , простота эксплуатации, надежность и экономичность в плане оплаты энергоносителя. Недостатком их является необходимость согласования проекта установки с соответствующими организациями, так как к такой системе отопления предъявляются совершенно особые требования безопасности.

Разнообразие газовых котлов очень велико – можно подобрать напольную или настенную модель, с одним или двумя контурами, простую в устройстве или же насыщенную электроникой, требующую подключения к стационарному дымоходу или   коаксиальной системой отвода продуктов сгорания.

• Электрические котлы. Их обычно устанавливают в , когда газоснабжение дома по каким-либо причинам невозможно. Согласования подобная установка не потребует главное, чтобы были соблюдены требования электробезопасности и соответствия мощности котла возможностям электрической сети. Подобные отопительные приборы отличает компактность, простота и удобство регулировок.

Открытая и закрытая система отопления. Что такое открытая система теплоснабжения?

Открытая система теплоснабжения предполагает забор горячей воды из общей теплосети. Для этой цели используются подающий и отводящий теплопроводы, через который теплоноситель проходит через смеситель, доводится до оптимальной температуры (в районе +65°С). Затем вода поступает к водозаборным кранам в квартирах потребителей. Оставшаяся часть поступает в систему отопления.

Открытая система теплоснабжения отличается простой конструкцией, в которую входят элементы:

• задвижки;
• клапаны;
• краны;
• термометры;
• манометры;
• изоляция;
• регуляторы.

Эти компоненты используются в сочетании с трубами различного диаметра. Как правило, в составе гражданских теплопроводов имеются трубные изделия с сечением от 20 до 200 мм включительно.

Виды открытых систем ГВС

По способу подключения к центральной теплосети открытая система теплоснабжения и горячего водоснабжения может быть зависимой либо независимой. Предлагаем рассмотреть оба варианта.

1) Зависимые.

В зависимых системах теплоноситель поступает в отопительный контур конкретного потребителя напрямую без посредников в виде тепловых пунктов и теплообменников. Это самая простая схема с высокой надежностью и минимумом компонентов, следовательно, простая в реализации. Сперва кажется, что такой вариант крайне экономичен, однако это длится до первого сильного потепления.

Дело в том, что зависимые открытые системы ГВС не позволяют отрегулировать теплоснабжение на фоне сезонных факторов, то есть на старте и по окончании отопительного сезона. В результате формируется избыток тепла, из-за чего потребители терпят дискомфорт, а экономичность внезапно оборачивается повышенными расходами. Частичное решение проблемы – независимая система.

2) Независимые.

Независимыми называются открытые системы, в которых нагревательное оборудование в домах и квартирах потребителей отделено от поставщика тепла. Такой формат примечателен тем, что есть возможность регулировать интенсивность нагрева в соответствии с текущим сезоном. Надежность у независимых систем заметно выше, чем у зависимых. В порядке и экономичность – можно беречь до 10-40% энергии.

Достоинства открытых систем:

• простое устройство и связанная с этим высокая надежность;
• легкость в обслуживании за счет неприхотливости системы.

Недостатки открытых систем:

• низкое качество горячей воды – примеси, осадок, неприятные запахи;
• высокий удельный расход топлива, тепла и энергии на работу системы;
• стабильно высокие затраты средств на проведение водоподготовки;
• повышенный расход энергии на подогрев воды в теплое время года;
• быстрое остывание воды в трубах при небольшом уровне водозабора.

Из-за многочисленных недостатков на территории России с 2022 года действует полный запрет на эксплуатацию открытой системы теплоснабжения в многоквартирных домах. Все здания, которые до сих пор продолжают использовать такую систему, должны в обязательном порядке перейти на закрытую систему. Давайте теперь разберемся, что это такое и почему это отличная альтернатива.
