Как правильно установить биметаллическую батарею. С чего начинать монтажные работы?

Как правильно установить биметаллическую батарею. С чего начинать монтажные работы?

Установка биметаллических радиаторов в обязательном порядке должна начинаться с изучения технического паспорта и инструкции , прилагаемых к устройству. В целом правила монтажа для всех приборов данного типа идентичны, но в зависимости от модели могут варьироваться некоторые нюансы. А особенности установки, на которые стоит обратить внимание, всегда отражены в инструкции.

Второй момент — обеспечить условия, при которых монтаж биметаллических радиаторов будет выполнен правильно . А в частности:

• Радиатор правильнее всего располагать под окном , при этом — строго по центру оконной группы .
• Батарею всегда устанавливают в горизонтальном положении , исключений не существует.
• Если в помещении предусмотрена необходимость монтажа нескольких биметаллических радиаторов, то все устройства нужно располагать на одном уровне .
• Зазор между стенкой комнаты и радиатором должен составлять от 3 до 5 сантиметров . Если это расстояние меньше, то тепловая энергия гарантировано будет распределяться неравномерно и нерационально.
• Если радиатор монтируется под подоконником, то расстояние до него должно быть не меньше 8-12 сантиметров . Если зазор меньше, то величина теплового потока от радиатора заметно снизится.
• Расстояние между нижней частью радиатора и напольным покрытием должно составлять около 10 сантиметров . Опять же, если оно меньше 10 сантиметров, то эффективность теплообмена заметно уменьшится. Помимо этого, возникнут сложности с уборкой пола под радиатором. Если же прибор будет находиться на гораздо большем расстоянии от пола, то значение температуры в верхней части комнаты и в нижней будет сильно разниться.

Как собрать биметаллическую батарею. Установка биметаллических батарей

В ней четко описана процедура подключения биметаллических радиаторов отопления для определенной модели. Надо отметить, что монтаж всех элементов системы проводится в полиэтиленовой упаковке радиатора. И снимать эту упаковку нельзя до завершения всего процесса установки.

Рассмотрим, как подключить биметаллический радиатор отопления самостоятельно. При проведении монтажных работ надо учитывать следующие нюансы:

• располагать батарею лучше следует по центру окна;
• устанавливается оборудование только в горизонтальном положении;
• обогревательные детали устанавливать надо на одном уровне в пределах помещения;
• от стенки до батареи расстояние должно быть от 3 до 5 см. Слишком близкое расположение отопительной системы к стене будет приводить к тому, что тепловая энергия станет распределяться нерационально;
• от подоконника надо выдерживать расстояние 8-12 см. При слишком маленьком зазоре тепловой поток от батареи снизиться;
• между радиатором и полом расстояние должно быть 10 см. Если установить прибор ниже, эффективность теплообмена понизится. Также неудобно будет проводить очистку пола под батареей. А вот слишком высокое расположение отопительного агрегата станет причиной того, что температурные показатели внизу и вверху комнаты будут сильно отличаться.

Алгоритм монтажа биметаллического радиатора следующий:

1. проводится разметка места для установки на стене кронштейнов;
2. фиксация кронштейнов. Если стена кирпичная либо железобетонная, то кронштейны закрепляются при помощи дюбелей и цементного раствора. Если вы имеете дело с гипсокартонной перегородкой, то фиксация осуществляется двусторонним креплением;
3. на кронштейны ставится батарея;
4. радиатор подсоединяется к трубам;
5. устанавливается термостатический клапан либо краник;
6. вверху батареи ставится воздушный клапан.

Ниже приведены некоторые рекомендации касательно самостоятельной установки биметаллического отопительного прибора:

• перед началом монтажа следует перекрыть поступление теплоносителя в систему на выходе и входе. В трубопроводе жидкость должна отсутствовать;
• перед установкой необходимо проверить комплектность батареи. Радиатор должен быть в собранном виде. В противном случае нужно провести сбор агрегата согласно инструкции производителя;
• во время сборки абразивные материалы использовать запрещено. Поскольку конструкция батареи должна быть герметичной. А абразивные вещества могут разрушить материал устройства;
• в биметаллических радиаторах используется как правосторонняя, так и левосторонняя резьба. Об этом нужно помнить во время затягивания крепежных деталей;
• при соединении санитарно-технических фитингов большую роль играет правильный выбор материала. Как правило, используют лен с термически стойким герметиком. Применяются нити Tangit либо лента ФУМ;
• перед началом установки вы должны иметь четко спланированную схему подключения радиатора. Тут надо отметить, что схема подключения биметаллических радиаторов отопления может быть нижней, диагональной либо боковой;
• когда монтаж закончен, проводят включение прибора: плавно открываются все вентили агрегата, преграждавшие ранее путь теплоносителю. Если открыть краники резко, можно спровоцировать засорение внутреннего трубного сечения либо вызвать гидроудар. После того, как вентили открыты, следует спустить лишний воздух при помощи воздухоотводчика;
• не стоит перекрывать биметаллические батареи экранами, устанавливать их в стенных нишах. Это приведет к тому, что теплоотдача прибора резко снизится.

Как правильно установить радиатор отопления в частном доме. Монтаж радиаторов отопления своими руками: в доме или квартире, схемы обвязки

Чтобы произвести самостоятельный монтаж радиаторов отопления, предварительно нужно разобраться в особенностях установки различных видов батарей (алюминиевые, стальные, биметаллические и т.д.), определить какие инструменты и материалы нам понадобятся, изучить правила навески, схемы обвязки и другие аспекты этого на первый взгляд простого дела.

Как учесть все нюансы монтажа батарей отопления определённых моделей и не допустить ошибок – обо всём этом речь пойдёт ниже.

Монтаж батарей отопления весьма ответственная задача для застройщиков. Успешное её решение зависит от многих факторов, начиная от типа отопительной системы, теплотехнического расчёта помещений здания и заканчивая правильным выбором вида батарей и схемами их подключения.

Существует множество вариантов установки радиаторов отопления.

Это зависит от типа подводки трубопроводов с теплоносителем, обвязки приборов обогрева и даже от материала ограждающих конструкций.

Современный рынок теплотехники в России заполнен обширным ассортиментом радиаторов отопления различного класса, конструкции, размеров. В каждом конкретном случае, будь то замена старых батарей или подключение радиаторов отопления в новостройке, монтировать приборы нужно строго следуя инструкциям, разработанным на основе нормативной документации – СНиП. При определённых навыках правильно смонтировать систему отопления квартиры или частного дома вполне сможет своими руками сам владелец жилья.

Особенности установки различных видов радиаторов

Приборы для обогрева помещений по материалу изготовления подразделяются на несколько видов, каждые из которых имеют свои особенности установки. Давайте перечислим их:

• алюминиевые;
• стальные;
• биметаллические;
• чугунные;
• медные;
• пластиковые.

Алюминиевые

Отопительные алюминиевые батареи считаются моделями бюджетной линейки. Корпуса водяных обогревателей изготавливают методом экструзии, то есть вдавливанием расплавленной массы металла в форму под давлением. В результате получают лёгкие неразборные цельные конструкции с проточными каналами внутри. Поверхности изделия подвергаются анодному оксидированию, что создаёт на алюминии прочную защитную плёнку.

К особенностям установки батарей отопления следует отнести сложность подсоединения алюминиевых патрубков к сети теплоснабжения, состоящей из стальных труб.

Дело в том, что прямой контакт алюминия со сталью приводит к возникновению разрушительных процессов в цветном металле.

Чтобы этого не происходило, подключение приборов осуществляют посредством прикручивания специальных переходных муфт для подсоединения к трубам с теплоносителем. Также используют запорные краны с бронзовыми патрубками.

Стальные

Отопительные приборы из стали, обладая такими же качествами теплоотдачи, как у чугунных «собратьев», весят намного меньше и нагреваются в два раза быстрее. Они бывают двух видов – это монолитные панели и секционные трубчатые батареи.

Трубчатые модели по своей конструкции «копируют» чугунные изделия. Они также состоят из секций. Особенностью установки стальных радиаторов отопления является то, что всегда можно увеличить или уменьшить количество регистров в одном приборе, заменить вышедший из строя треснувший или засорившийся элемент на новый сегмент.

Биметаллические

Название изделия говорит о том, что структура корпуса представлена двумя металлами. Основой биметаллического радиатора является стальной трубчатый каркас, где две горизонтальные трубки (коллекторы) соединены между собой вертикальными каналами.

Вся конструкция завёрнута, как конфета в обёртку из алюминиевого кожуха. Такое решение строения радиатора было вызвано тем, чтобы использовать высокие теплотехнические характеристики алюминия максимально эффективно, не допуская его контакта с агрессивным теплоносителем.

Монтаж биметаллических приборов может выполнить своими руками домашний мастер, придерживающий всех пунктов инструкции. Её, как правило, поставляют практически все фирмы-изготовители вместе со своей продукцией. Из-за простоты монтажа биметаллическими радиаторами чаще всего производят замену старых батарей отопления, не меняя расположение подводящих трубопроводов с горячей водой. Сгоны или переходники позволяют соединять радиатор с трубой отопительного контура без сварки.

Чугунные

Первые батареи отопления были изготовлены из чугуна. На сегодняшний день этот металл не потерял своей актуальности в производстве отопительных приборов. Современные чугунные радиаторы выполняют в стильном дизайне, ими дополняют роскошные интерьеры особняков и зрелищных учреждений.

В России сохранилось производство чугунных батарей в их традиционном виде. Они дёшевы и неприхотливы в эксплуатации. Их устанавливают на производстве и общественных помещениях различного назначения, где внешний вид приборов не имеет значения.

Благодаря секционной конструкции, батарею можно собирать из различного количества регистров, начиная от 2 шт. В радиаторе можно изъять или добавить секцию. Таким образом, корректируют производительность обогревающих приборов или ремонтируют их.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/kak-pravilno-ustanovit-bimetallicheskiy-radiator-otopleniya-montazh-bimetallicheskih

Как правильно установить батарею под окном. Почему радиаторы отопления устанавливаются под окнами

При использовании для обогрева помещения батарей центрального отопления важно правильно разместить отопительные приборы, чтобы они имели наибольшую эффективность теплоотдачи. Причиной установки приборов отопления именно под оконными проемами несколько.

Основными причинами такого расположения считаются физические процессы передачи тепловой энергии в помещении:

• конвекция воздуха;
• тепловое излучение.

Оконный проем в конструкции помещения имеет большое пространство, оснащенное оконным блоком, через который в помещение и проникает наружный воздух. Как ни усиливалась бы теплоизоляция стен, через рамы и стекло здание теряет от 25 до 35% тепла. Это очень большой показатель теплопотерь. При этом именно через щели в рамах в помещение проникает свежий, но охлажденный воздух.

Поэтому, чтобы в комнате было свежо и комфортно удобнее обеспечить нагрев поступающего свежего воздуха. Создать в проеме тепловой экран, который и обеспечил бы нормальный температурный режим в комнате и естественную циркуляцию его во всей квартире или доме.

При установке радиатора под проемом окна отдаваемое тепло нагревает воздух, поднимает его к подоконнику, где и происходит смешение свежего охлажденного и прогретого от батареи воздуха.

Стена возле оконного проема промерзает особенно сильно. Большая площадь стекол не способствует сохранению тепла, поэтому и стена, доходящая до половины высоты комнаты, здесь промерзает особенно сильно. Если справа и слева от проема несущие стены более мощные, то под ним толщина стены на 10-15 см меньше. Это означает, что здесь стена будет промерзать быстрее, и поэтому установка радиатора для нагрева кладки излучением вполне обоснована.

Можно ли ставить батарею не под окном. Почему батареи ставят у нас под окна и никак иначе

Из учебника по физике мы помним, что теплый воздух легче холодного, поэтому он всегда стремится занять верхнее положение. Эти особенности движения потоков воздуха может объяснить даже школьник. Также нужно учесть, что температура оконного стекла всегда ниже температуры стены.

Получается, что зимой, когда включается центральное отопление, происходит следующий процесс движения воздушных масс в квартире:

• около окна воздух охлаждается и стремится сверху переместиться в нижнюю часть комнаты;
• далее холодный воздух распространяется по полу во всем доме, вытесняя теплый воздух, который аккумулируется вверху под потолком;
• в результате в комнате создается неприятная атмосфера, когда в зоне нахождения людей становится холодно.

Чтобы избежать такого развития ситуации, нужно поставить отопительный радиатор под окном. В этом случае теплый поток воздуха, поднимаясь от нагревателя, будет смешиваться с холодным потоком воздуха от окна. Такое перемешивание позволяет сохранять комфортную температуру воздуха в нижней части жилища, отсекая холодные потоки, спускающиеся от оконного проема.

Теперь понятно, почему радиаторы ставят под окном, а не перемещают их в другие места.

Кроме того, нужно понимать, что радиатор под окном по функции еще и позволяет предотвращать запотевание и замораживание окна. Вспомните, как в частном деревенском доме, в котором основным источником тепла является печь, часто на окнах скапливается изморозь, стекло покрывается узором из инея и не дает проходить солнечному свету в жилище.

В целом, правильное расположение элементов отопления квартиры зависит от климата и материалов, из которых построен дом. В южных районах, где редко бывают морозы ниже 20 градусов и относительно сухой воздух, при остеклении помещения качественными стеклопакетами, батареи можно расположить в любом месте, при этом окна останутся чистыми без наледи, а в квартире будет комфортная температура.

Причины размещения отопительных батарей под окнами

Кроме окна, источником теплопотерь может являться:

• пол,
• дверь,
• стыки между потолочными перекрытиями,
• вентиляционная система.

Но безоговорочным «лидером» в этом плане считается все же оконный проем. Стоит отметить, что некоторые люди во всем винят неправильную установку либо отсутствие утепляющего материала, но в действительности даже те окна, которые были установлены в соответствии со всеми требованиями, вытягивают наибольшее количество тепловой энергии.

Обратите внимание! Радиаторы обогревают дома за счет физических законов – таких, как циркуляция воздуха. Холодный воздух опускается вниз, т

к. имеет больший вес, чем горячий, в то время как последний, соответственно, поднимается вверх.

Итак, почему батареи ставят под окнами? Потому что холодный воздух при попадании с улицы в помещение опускается вниз, а там сразу прогревается отопительными батареями. Нагревшись, он поднимается, благодаря чему и обеспечивается та самая воздушная циркуляция. Иными словами, холодный воздух, исходящий из окон, также используется для обеспечения большей эффективности отопительной сети. А ознакомиться с особенностями монтажа радиаторов ы можете при просмотре приведенного ниже ролика.

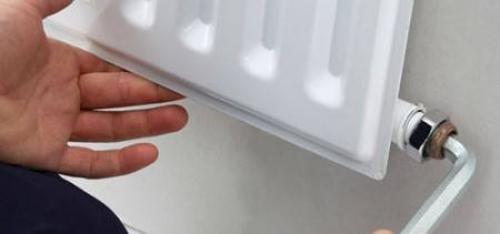

Установка биметаллических радиаторов своими руками

Обновление системы отопления в как в частном доме, так и в собственной квартире невозможно без замены старых чугунных батарей на более практичные и современные устройства.

Одним из удачных решений считается установка биметаллических радиаторов своими руками. Их аккуратный внешний вид впишется в любой интерьер, а высокие показатели теплоотдачи принесут долгожданную атмосферу уюта.

Схема подобной системы отопления довольно проста: конструкция состоит из самих радиаторов и примыкающих к ним стальных труб, участки соединений которых обрабатываются посредством точечной сварки.

Монтаж биметаллических радиаторов отопления не требует больших разрушений и проводится достаточно аккуратно.

Основные правила по установке биметаллических радиаторов в доме

Любое неумелое вмешательство в систему отопления может пагубным образом сказаться на ее дальнейшей работе и качестве обогрева помещений.

Поэтому перед выполнением основных этапов работ, необходимо ознакомиться с рядом правил и придерживаться их в дальнейшем.

Что же необходимо запомнить начинающему умельцу, решившему установить биметаллический радиатор своими руками?

• Оптимальное расстояние от пола до нижней части радиатора составляет не менее 60-70 мм и не более 100-120 мм для поддержания высокого уровня теплообмена;
• Верхняя часть радиатора должна быть расположена на расстоянии в 50-60 мм от края подоконника, в целях улучшения конвекции и облегчения процесса установки оборудования;
• Радиатор рекомендуется располагать по центру окна;
• Оборудование устанавливается в строго горизонтальном положении;
• Обогревательные элементы следует устанавливать на одном уровне в пределах каждого помещения.

Установленный биметаллический радиатор запрещается обрабатывать металлическими покрытиями, так как дополнительной слой краски может нарушить работу термостата и снизить показатели теплообмена в среднем на 10%.

Кроме того, для очистки устройства нельзя применять абразивные вещества.

Как установить биметаллический радиатор

Замену старых батарей на новые биметаллические устройства можно провести собственными силами при наличии достаточных для данной работы знаний.

Монтаж системы отопления проводится в несколько этапов.

Во первых, мастер должен демонтировать старые радиаторы отопления и тщательно подготовить рабочую зону: наметить место под установку нового отопительного прибора и сверление отверстий под кронштейны.

Опорную деталь закрепляют на стене при помощи дюбелей либо заделывают цементным раствором.

Далее необходимо аккуратно установить корпус радиатора на кронштейны, пропустив крюки между секциями устройства — горизонтальными коллекторами.

На этом установка биметаллического радиатора еще не завершена.
Оборудование оснащают запорной арматурой и перемычкой, а затем монтируют трубопроводы системы отопления.

Каждый радиатор в обязательном порядке оснащается воздушным клапаном. Данная деталь необходима для выведения лишнего воздушного наполнения из системы.

В процессе заполнения системы теплоносителем стабилизирующий кран должен быть закрыт на 2/3, чтобы не допустить гидравлический удар.

По окончанию монтажа биметаллического радиатора проводят первое испытание конструкции на прочность.
Не забудьте тщательно почистить радиатор и удалить с корпуса остатки пли и загрязнений.

По мере эксплуатации системы также необходимо соблюдать ряд правил и придерживаться некоторых рекомендаций:

• Очистку радиатора проводят 1-2 раза в год — в начале и в течении отопительного сезона;
• Полный слив теплоносителя из системы отопления допустим только на срок не более 2 недель;
• Запрещено резкое открытие запорной арматуры;
• Не допустимо окрашивание отверстия для выпуска воздуха;
• Некоторые системы отопления целесообразно оснащать специальными насосами или закрытыми расширительными баками.

Качественно выполненные работы по установке биметаллических радиаторов своими руками и успешно проведенные испытания станут залогом долгой и надежной работы всей отопительной системы.

Как правильно подключить биметаллическую батарею. Направление подачи теплоносителя

Теперь о том, как влияет направление подачи теплоносителя. При нижнем седельном подключении радиаторов (кода используется нижний вертикальный коллектор, а не специальный узел входа) разницы особой нет. А вот при боковой и диагональной поводке, а также при установке радиаторов с нижним узлом подключения, с подачей ошибаться нельзя. Это грозит тем, что греться он или не будет совсем, или очень слабо.

При боковом или диагональном подключении подача заводится сверху, а снизу идет труба обратного трубопровода. Как это выглядит на реальных примерах, смотрите на фото.

Боковое подключение при однотрубной системе, вертикальная разводка, подача сверху

При установке биметаллического радиатора с нижним подключением нужно точно знать, к какому из входов подключается подача. Эти данные есть в паспорте. Почему нельзя перепутать? Потому что на подаче в таких отопительных приборах от узла входа вверх идет трубка, которая доводит теплоноситель до верхнего коллектора. А дальше он уже растекается по радиатору. Собирается теплоноситель в нижнем коллекторе, а оттуда уже выводится в обратный трубопровод. Обратите внимание, что узел подключения может располагаться справа или слева на радиаторе. Выбирайте тот, который ближе окажется к стояку — меньше труб, аккуратнее внешний вид. Подробнее о схемах подключения радиаторов читайте тут .
