Чем радиатор отопления отличается от конвектора. Водяные конвекторы

Чем радиатор отопления отличается от конвектора. Водяные конвекторы

Оборудование такого типа не зависит от электричества, оно работает за счет теплоносителя, который подается по трубам из системы отопления. За нагрев теплоносителя в этом случае отвечает котел, который может быть газовым, электрическим, твердотопливным или универсальным. Простое внутренне устройство водяных конвекторов быстро прогревают помещение и отличаются простой эксплуатацией.

В водяных конвекторах установлены мощные теплообменники, которые выполняются из стали или цветного металла. Медные и алюминиевые теплообменники имеют довольно высокую цену, но они не подвержены коррозии ни внутри, ни снаружи. Вода течет по медным трубкам с алюминиевыми ребрами, благодаря которым прогревается воздух в конвекторе.

Водяные конвекторы могут быть разных видов:

• Настенные приборы устанавливают на стену, оптимальным вариантом их расположения является место под окном.

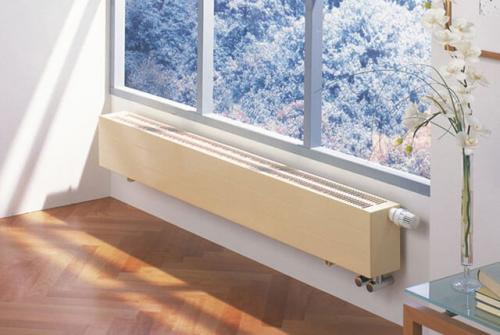

• Напольные конвекторы располагают под панорамными окнами или оконными проемами, подоконники которых не доходят до пола.
• Встраиваемые приборы предполагают скрытый монтаж в нишах стен. Такое оборудование подходит для создания невидимых систем отопления.
• Внутрипольное конвекторное оборудование монтируют под панорамными окнами для предотвращения образования конденсата на окнах.

Водяные конвекторы обладают большим количеством преимуществ, среди которых выделяется следующее:

• Отсутствие необходимости подключения к электропитанию, процесс обогрева протекает за счет горячего теплоносителя.
• Система отопления с водяным конвектором дает возможность получить большую выгоду, если не использовать электрический котел.
• Устройство имеет достаточно простой и компактный вид.
• Обогрев посредством водяного конвектора отличается высокой эффективностью.

Из недостатков особую значимость имеет следующее:

• Недостаточная эффективность при обогреве помещений с высокими потолками.
• Более сложная установка, требующая прокладки трубопровода по всему дому.
• Стальные теплообменники подвержены коррозии.

Если сравнивать электрические и водяные конвекторы, то второй вариант более экономичен при условии питания от экономичного источника тепла. В плане управления водяные котлы выглядят проще, на котле системы отопления выставляется определенная температура. Кроме того системы отопления с водяным конвектором, питающиеся от котла электрического типа, могут переоборудоваться под котел газового типа.

Стоит ли менять конвектор на радиатор. Да будет вам тепло Можно ли заменить конвектор на радиатор?

Нередко жители края сталкиваются с ситуацией, когда управляющие компании запрещают им менять батареи в квартире. Даже в случае, если имеющиеся конвекторы доставляют неудобства аллергикам – в пластинах таких батарей скапливается пыль, и убрать ее оттуда невозможно. Но УК неумолимы, заявляют: если в доме конвекторное отопление, установка обычных батарей нарушит систему теплоснабжения всего здания.

Мы решили выяснить, насколько законны подобные запреты.

Требуется проект

Лето – лучшее время для замены радиаторов. Отопительная система не работает, не нужно отключать тепло в соседних квартирах. Но даже для того, чтобы поменять один радиатор, необходимо отключить воду в подвале. И на это управляющая компания может не дать разрешения.

Как говорит начальник отдела надзора за содержанием и эксплуатацией жилого фонда краевой службы строительного надзора и жилищного контроля Татьяна Панфилова, прямых указаний в законодательстве на согласование работ с УК нет, если отопительные приборы в квартире меняются на имеющие аналогичные показатели, то есть с такими же техническими характеристиками. Например, чугунные радиаторы отопления запросто можно поменять на алюминиевые. А вот если у новых батарей технические характеристики отличаются от установленных в доме конвекторов, с документами необходимо идти в управляющую компанию. Для согласования предъявить паспорт нового отопительного прибора и схему подключения с теплотехническим расчетом.

– Когда идет замена конвектора на обычные радиаторы, меняется тип отопительного прибора, – поясняет заместитель руководителя департамента городского хозяйства Красноярска Евгений Баршай . – И когда во всех квартирах дома установлены конвекторы, а в одной – радиаторы, можно говорить об изменении схемы теплоснабжения многоэтажки. Разрешение на такое управляющая компания дать не может. Собственникам, желающим поменять отопительный прибор, необходимо заказать проект своей квартиры. В документе будет указано, при каких условиях возможна замена одного вида отопительного прибора на другой. И эта бумага послужит основанием для УК разрешить работы.

Слова чиновников подтверждают и юристы общественной приемной по проблемам ЖКХ партии ЛДПР:

– В статье 26 Жилищного кодекса РФ указывается, что находящиеся в квартирах элементы системы отопления могут быть демонтированы собственником после получения разрешения на переустройство жилого помещения. Как определил Президиум Верховного суда РФ, такие работы требуют внесения изменений в технический паспорт жилого помещения.

Сделать это может проектная организация, имеющая лицензию на производство таких работ. И, конечно, за ваш счет. Проект переустройства квартиры для замены конвекторов на радиаторы обойдется примерно в 10 тысяч рублей.

Конвектор или радиатор?

Чем отличается конвектор от обычной батареи отопления? Оба прибора выполняют одну функцию – нагревание. Но батарея греет за счет горячего излучения, а радиатор нагревает воздух. С технической точки зрения конвектор – это обычная труба, к которой прикреплено большое количество пластин. В трубу поступает теплоноситель, который делает горячими попутно и пластины. Между ними курсирует воздух, который, нагреваясь, поднимается вверх к потолку. Там он остывает, опускается вниз и, проходя через пластины, снова поднимается вверх.

Специалисты отмечают: у конвекторов немало плюсов. Это и небольшой вес, и компактность установки, и бесшумность работы. Но при циркуляции воздуха к потолку всегда поднимается пыль, усложняя жизнь аллергиков. Кроме того, движение воздушных масс – это всегда сквозняки.

Из всех приборов отопления конвектор имеет наименьшее гидравлическое сопротивление, а биметаллический радиатор – самое высокое. Поэтому радиатор при установке становится дополнительной преградой для циркуляции горячей воды по стояку. Особенно в случае схемы системы отопления с подачей теплоносителя снизу, часто встречающейся в системах отопления с конвекторами. Радиаторы, особенно биметаллические, плохо вписываются в схему подключения с входом теплоносителя снизу и выходом сверху, потому что остывающая в их вертикальных каналах вода опускается вниз и стремится остановить циркуляцию. То есть батарея будет работать плохо, не прогреваться полностью. Когда на одном стояке неправильно заменено много конвекторов на биметаллические радиаторы, циркуляция может «перевернуться» и полностью остановиться.

Как говорят специалисты, основное правило замены отопительного прибора и выбора схемы подключения следующее: необходимо выбирать радиатор, максимально сходный с заменяемым по конструктивному исполнению, а схему его подключения – максимально сходную с проектной. Это и должна написать в своем заключении проектная организация.

Что лучше конвектор или масляный радиатор. Конвектора

Конвекторы могут быть водяными, газовыми и электрическими. Строение у них разное, так же, как и принцип работы. Учитывая низкую популярность газовых и водяных систем обогрева, рассматривать будем только электрические приборы.

Строение. Уже из самого названия прибора: «конвектор» ясно, что его конструкция заточена на передачу тепла от нагревательного элемента холодным воздушным массам, которые во время циркуляции прогревают помещение.

Такому принципу теплообмена лучше всего соответствует плоская форма корпуса с решетками в нижней части для поступления холодного воздуха и щелями вверху для вывода нагретого — получается «аэродинамическая труба», формирующая без помощи вентилятора мощные воздушные потоки. В некоторых моделях направление движения нагретого воздуха регулируют жалюзи. Выходные щели могут размещаться на лицевой стороне, на верхнем ребре корпуса или комбинированно: и там, и там.

Внутри корпуса размещаются нагревательный элемент, датчик аварийного отключения при перегреве корпуса, датчик температуры окружающей среды, термостат, блок управления. Принципиальная схема строения приведена ниже.

Схема конвектора.
1 — металлический или пластиковый корпус;
2 — вентиляционная решетка для забора холодного воздуха;
3 — щели для вывода нагретого воздуха;
4 — нагревательный элемент;
5 — блок управления;
6 — термостат;
7 — температурный датчик, контролирующий уровень прогрева помещения;
8 — датчик температуры корпуса для аварийного отключения при перегреве.

В нижней части корпуса располагается нагревательный элемент. Он может быть трех видов, с одним подвидом:

• «Stitch» (Стич) или игольчатый ТЭН;
• трубчатый;
• монолитный, который в свою очередь может быть цельнолитым или со щелями.

От вида ТЭНа зависят срок службы прибора, влагостойкость, бесшумность работы и скорость нагревания. Поэтому нагревательным элементам уделим чуть больше внимания.

Игольчатый ТЭН. Свое название «Стич» («шить», «стегать») в англоязычном мире нагревательный элемент получил от необычного расположения нити накаливания из сплава никеля с хромом: она прошивает насквозь диэлектрическую пластину большое количество раз, оставляя множество «петель» (уголков) по обе стороны основания — действительно, напоминает шитье.

У таких элементов есть и плюсы, и минусы:

• мгновенный разогрев до +250^oС;
• остывание за несколько секунд;
• бесшумная работа.

• быстро перегорают из-за контакта с кислородом;
• боятся прямого контакта с водой — ставить в ванную комнату не рекомендуется;
• есть риск возгорания пыли;
• при попадании внутрь корпуса посторонних предметов возможно короткое замыкание.

Трубчатый. Представлен колбой из высокопрочной стали, заполненной мелкофракционным кварцевым или керамическим песком. Внутри засыпки пропускается нихромовая проволока, которая нагреваясь, отдает тепло минеральному наполнителю. Для усиления теплоотдачи на колбу крепится алюминиевая ребристая полоса с высоким показателем проводимости тепла. По форме теплообменник может быть разным, но это не влияет на эксплуатационные характеристики прибора.

По сравнению с игольчатым ТЭНом имеет ряд преимуществ и недостатков.

• служит в 1,5-2 раза дольше из-за отсутствия контакта с кислородом, пылью и водой;
• можно использовать во влажных помещениях — имеет класс защиты IP24.

• дольше прогревается — нужно несколько минут;
• потрескивает во время теплового расширения.

Монолитный. Представляет собой цельнолитой алюминиевый корпус с Х-образными ребрами (выполняют функции теплообменника), в который вставляется заполненная кварцем силуминовая колба с никель-хромовой спиралью.

Такое строение позволяет устранить недостатки игольчатого и трубчатого типа нагревательных элементов.

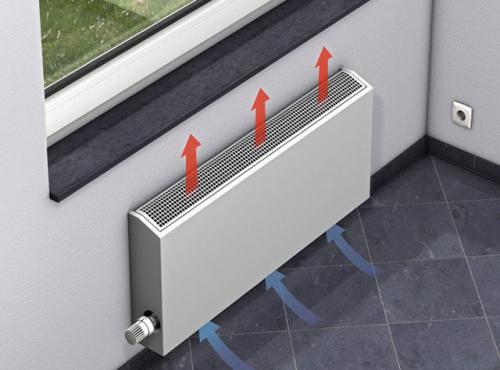

Принцип работы. Работа конверторных обогревателей построена на простом физическом законе, известном уже в 7-8 классах: теплый воздух поднимается вверх, уступая место холодным воздушным массам. Происходит это так: после включения прибора нагревательный элемент раскаляется до температуры +200-+400^oС.

Находящийся рядом воздух, соприкасаясь с теплообменниками, забирает часть тепла, нагреваясь. В соответствии с законами физики, начинает подниматься внутри корпуса вверх. На его место через вентиляционную решетку снизу поступает холодный воздух (см. схему ниже).

Выйдя наружу через щели в верхней части корпуса поднимается к потолку, вытесняя оттуда более холодные массы. В результате через несколько минут запускается движение мощных воздушных потоков по кругу.

Виды. По месту расположения конвекторы могут быть:

• напольными — один из лучших вариантов размещения;

• настенными — занимают мало места, но эффективность работы низкая: обогревается потолочное пространств, а на уровне пола температура ниже примерно на 10оС (потоком не захватывается вообще или недостаточно интенсивно холодный воздух внизу квартиры);

• спрятанными в пол — самые эффективные: не занимают места, максимально прогревают нижнюю часть квартиры. Популярны в США. В России относятся к экзотическим видам. Могут быть электрическими и водяными. Реже — газовыми.

Конвекторный радиатор отопления. Внутреннее устройство

Конвектор — компактный блок отопления, работающий на основе физического процесса — конвекции, то есть перемещения воздушных масс. Конструкция сходна со стандартной батареей, но имеет ряд существенных отличий. Подводящие теплоноситель трубы присоединяются за счет фитингов, присутствует также сбрасывающий клапан для удаления воздуха из контура. Все конвекторные радиаторы водяного отопления должны соответствовать сертификату безопасности.

Внутри установлена медная труба, которая имеет максимальный показатель отдачи тепла, к ней крепятся алюминиевые ребра для увеличения рабочей площади. Конвектор разработан в компактном исполнении и в полной мере соответствует современным стандартам. Отличия от батареи:

1. Конвекторы существуют принудительного и естественного формата. В первом случае для перемещения воздушных масс устанавливаются вентиляторы, во втором воздушные массы двигаются сами за счет физических процессов.
2. На конверторных радиаторах устанавливаются специальные датчики для регулировки температуры.
3. Небольшие размеры по сравнению с чугунными батареями.
4. Более презентабельный вид, чего нельзя сказать об устаревших радиаторах.

В этом

Современные конверторные радиаторы водяного отопления изготавливаются в соответствии с требованиями безопасности и потребностями клиентов. При выборе подходящей модели рекомендуется руководствоваться площадью помещения, наличием дополнительных функций, удобством эксплуатации.

Преимущества конвекторов перед радиаторами. Масляный обогреватель (радиатор)

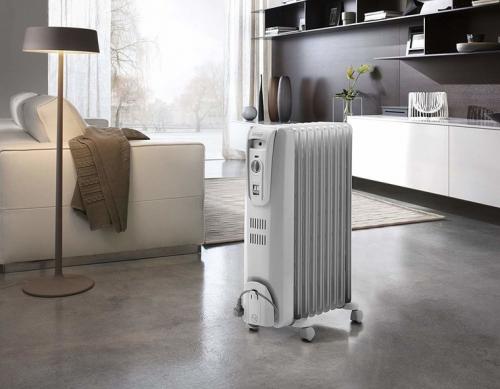

«Дедушка» современных приборов отопления, масляный обогреватель, появился очень давно и до сих пор пользуется популярностью.

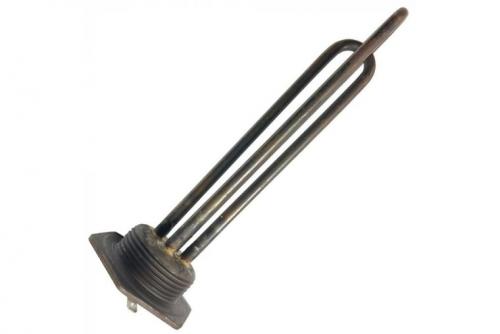

Представляет собой емкость с трубчатым электронагревателем (ТЭН), заполненную минеральным маслом. ТЭН нагревает масло, которое поднимает температуру поверхности прибора. Корпус нагревает окружающий воздух, а также обладает эффектом прямого теплового излучения. В некоторые современные модели встраивают еще и вентилятор, что делает прибор еще эффективнее.

По сути, масляный обогреватель — это привычная всем батарея системы центрального отопления. Только он не зависит от коммунальщиков и вместо воды внутри масло.

Почему масло? Во-первых, при высоких температурах (а прибор способен нагреваться до 100 градусов) масло в отличие от воды не испаряется, что защищает прибор от взрыва. Во-вторых, минеральное масло лучше сохраняет и дольше отдает тепло, даже когда прибор отключен. В третьих, масло защищает корпус изнутри от коррозии. И в-четвертых, при низких (в среднем до -30⁰) температурах масло не замерзает, а становится более вязким. В то время как при заполнении водой, образовавшийся лед разорвал бы корпус.

Конструктивно приборы бывают двух видов: панельные (плоские) и секционные (с ребрами как у обычной батареи). Преимущество первых — занимают меньше места, вторых — большая рабочая поверхность при одинаковых размерах с панельными. По типу размещения приборы делятся на настенные и напольные (последние встречаются гораздо чаще).

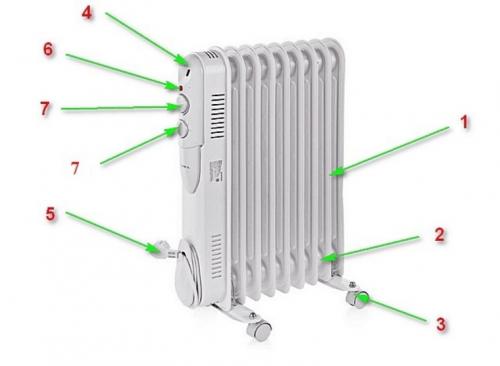

Основные элементы конструкции:

1. Металлический резервуар с минеральным маслом.
2. Нижний коллектор, где расположен ТЭН.
3. Тележка с колесиками. По умолчанию их может и не быть, тут все ограничено фантазией производителя.
4. Рукоятка для переноса.
5. Сетевой шнур.
6. Индикатор включения/отключения прибора. У продвинутых моделей тут может быть полноценная LCD-панель.
7. Органы управления, термостат. Могут быть как механическими, так и электронными (сенсорными).

Конвектор или радиатор. Отличительные черты радиаторов отопления

Радиаторы бывают с конвекционной зоной, такие как стальные панельные, и без конвекционного оребрения, как секционные радиаторы. Последние до 80% тепла отдают помещению при помощи излучения, а остаток тепловой энергии расходуется на обогрев циркулирующего около батареи холодного воздуха.

Батареи отопления также отличаются по материалу изготовления, который влияет на качество теплоотдачи прибора. Конструкция радиаторов изготавливается преимущественно из стали, алюминия и чугуна, в то время как при изготовлении конвекторов используются сталь, алюминий и медь.

Конструкция отопительного прибора не позволяет спрятать его в пол, поэтому под них требуется выделить некоторое пространство в помещении. Чаще всего батареи устанавливают возле окон или под оконные проемы. Высота самого низкого радиатора из существующих – 200 мм. Однако следует помнить, что согласно строительным нормам, монтировать прибор необходимо с минимальным расстоянием от пола в 70 мм и обеспечить минимум 50 мм сверху.

Самый низкий вариант отопительного устройства, если не брать во внимание внутрипольные конвекторы, — это напольные или настенные конвекторы . Конструкции бывают высотой от 80 мм, но тоже требуют соблюдения некоторых норм при установке: минимум 80 мм – снизу от пола и 50 мм – сверху. Иначе такие конвекторы теряют свою мощность и практически бесполезны. Преимуществом такого оборудование является простота монтажа, не требующего сложной системы креплений.

Радиаторы отопления. Виды радиаторов отопления: плюсы и минусы, какой выбрать для квартиры или частного дома

Давно минули те времена, когда все виды радиаторов отопления сводились к весьма скудному ассортименту отопительных приборов. Первыми из них, появившимся на закате Российской империи, были чугунные батареи. Это были литые вертикальные цилиндры, соединённые перемычками, неказистого вида.

Во времена СССР, когда шла интенсивная застройка панельными пятиэтажками — хрущёвками, их системы водяного отопления оснащались маломощными устройствами конверторного типа. Были ещё и другие конструкции, но их количество было таким незначительным, что об этом не стоит упоминать.

В наши дни, когда сфера гражданского строительства отдана в руки частного капитала, не только само зодчество стало реализовываться в самых разнообразных формах, но и отопительные приборы, как и всё остальное сопутствующее оборудование, стали производится в большом ассортименте разных моделей. Современному потребителю порой трудно разобраться в их преимуществах и недостатках и сделать правильный выбор прибора для себя.

В данной статье читатель найдёт для себя полезную информацию о том, какие бывают радиаторы отопления, их технические характеристики, из какого материала они состоят, их плюсы и минусы и как правильно рассчитать оптимальное количество секций.

Также посетитель сайта узнает, какие бывают способы подключений батарей, особенности их монтажа. Здесь можно будет оценить внешний вид радиаторов и узнать примерную стоимость приборов отопления от известных производителей.

Стальные радиаторы

К стальным радиаторам относят конструкции из сочленённых проточных сосудов, которые называют секциями. Их может быть в одном радиаторе от двух и более штук.

Выпускают стальные отопительные приборы двух видов — это панельные и трубчатые батареи.

Трубчатые

По своему внешнему виду они напоминают своих чугунных собратьев. Секции также соединяются поэлементно фитингами в единый отопительный прибор.

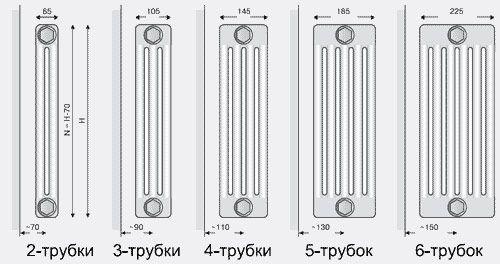

Особенностью является то, что они могут представлять собой блоки от 2-трубных до 6-трубных секций.

Панельные

Радиаторы панельного типа могут принимать самые разные конструктивные формы. Это штампованные стальные панели с вертикальными каналами, сообщающиеся с верхним и нижним горизонтальными сосудами. Они могут быть однорядными, двухрядными и трёхрядными с одно или двухрядным конвектором между панелями.

Дляпроизводители зачастую оснащают приборы оребрением внешних сторон панелей. Рёбра из тонкой листовой стали способствуют повышению конвекции (теплоотдачи).

Технические характеристики стальных радиаторов

Средняя стоимость 1 м²стальных панелей известного ижевского производителя отопительных приборов Prado, в зависимости от комплектации, колеблется в пределах 1500 — 3000 рублей и более. Приборы обладают привлекательным внешним видом, обычно выкрашены в нейтральный белый цвет.

Плюсы и минусы

К достоинствам можно отнести высокую теплоотдачу, простоту конструкции, лёгкий вес и привлекательный внешний вид. Как и все изделия индивидуального изготовления, стальные трубчатые приборы пользуются спросом у владельцев дорогостоящих загородных особняков.

К недостаткам следует отнести подверженность к оррозии, поэтому летом обязательно нужно сливать воду из батарей. Также стальные радиаторы панельного типа не выдерживают гидроударов, что ограничивает их применение только в автономных системах отопления.

Алюминиевые батареи (литьевые, экструзионные и анодированные)

Радиаторы из алюминия обладают высокой теплопроводностью, благодаря физическим свойствам этого металла. Алюминиевые приборы обогрева предназначены для эксплуатации в частных домах с автономной системой отопления, где отношение к качеству теплоносителя стоит на высоком уровне и где не возникает существенных гидроударов.

Электрорадиатор или конвектор. Электрический конвектор:

В настоящее время электрические обогреватели находят все большую популярность среди потребителей, благодаря простоте в установке, отсутствии тех. обслуживания и стоимости. Наибольшую популярность приобрели электрические конвекторы и поэтому на рынке  достаточно большое количество разнообразных моделей и производителей. Принцип действия электрического конвектора во всех приборах одинаковый –это естественная конвекция, а вот внешний вид, управление и нагревательные элементы разные, и соответственно цена варьируется от 1500 руб. до 130000 руб.(данные из Яндекс Маркет).

Пробежимся быстро по устройству конвекторов:

Нагревательные элементы бывают открытого и закрытого типа:

1. «Закрытые» нагревательные элементы состоят из стальных трубчатых ТЭНов, на которых крепится специальный ребристый диффузор. Наличие диффузора увеличивает площадь контакта холодного воздуха с тэном, что позволяет получить более интенсивную отдачу тепла и усилить конвекцию. Преимущество данной конструкции еще и в том, что «закрытые» ТЭНы не имеют открытых нагревательных спиралей, и потому не пересушивают воздух.
2. «Открытые» нагревательные элементы . Состоят из тонкой диэлектрической пластины, которая «прошита» петлями нагревательной нити из хромоникелевого сплава. Нить покрыта специальным лаком, служащим для создания изоляции. Преимущества открытого ТЭНа – его мгновенный нагрев. Однако такие нагревательные элементы достаточно хрупкие, недолго служат и пересушивают воздух.

Управление:

1. Механический термостат — У них большая погрешность гистерезиса. Если в паспорте изделия указан гистерезис  температур — ± 1 0С. то на практике его величина составляет —  ± 3 — 4 °C. Гистерезис — это разница между температурами воздуха при включении электрического конвектора и при его отключении.
2. Электрический термостат — Намного выше чувствительность и точность у электронных термостатов.  Температурный гистерезис у  них соответствует паспортному и, действительно, составляет  — ± 1 °C или ± 0,1 °C. Обычно электрические конвекторы с электронными термостатами имеют функцию программирования дневных и ночных температур.

Преимущества : довольно долговечны, просты в эксплуатации и установке, быстрый прогрев помещения, благодаря  компактной конструкции начинки- большой выбор форм и размеров для креплений на стену в ограниченных местах, наличие моделей с низкой ценой

Недостатки : довольно большой расход электроэнергии, низкая пожарная безопасность и сухой воздух (модели с открытым тэном), быстрое остывание после отключения.
