Вес радиаторов отопления – важный фактор, влияющий на способ установки батареи и удобство монтажа устройства. Сколько весит радиатор отопления? Ответ на этот вопрос дает материал предлагаемой статьи.

Вес радиатора отопления зависит от материала изготовления – его плотности и удельного веса. Батареи отопления производят из следующих металлов:

1. Алюминий (точнее – сплав алюминия с кремнием);
2. Биметаллический сплав обычной (или нержавеющей) стали с алюминием;
3. Сталь обычных марок;
4. Чугун.

Материалы в списке размещены по мере увеличения удельного веса от первого к последнему пункту. Радиаторы производятся по различным технологиям, имеют широкий ряд габаритных размеров – высоты, ширины и глубины. В паспортах изделий указаны конкретные весовые характеристики каждого устройства.

Для удобства сопоставления мы укажем средний вес отдельной секции высотой 500 мм (межосевое расстояние подключения) – радиаторы с такой высотой распространены больше всего. Данные сведем в таблицу.

Таблица 1. Средний вес секции радиатора с межосевым расстоянием 500 мм.

Наименьшим весом обладают классические алюминиевые радиаторы. Немного тяжелее биметаллические изделия – повышение веса вызвано наличием стального каркаса (сталь тяжелее алюминия). Средние весовые значения имеют трубчатые стальные батареи. Панельные радиаторы из стали имеют массу из расчета 1,5 – 1,6 кг на 100 Вт удельной тепловой мощности прибора.

Самые тяжелые радиаторы – чугунные. Вес одной секции наиболее распространенной модели МС-140 отечественного производства составляет 6 – 7 кг. Зарубежные производители выпускают чугунные батареи с меньшей толщиной стенки и меньшим весом, имеют более гладкую внутреннюю поверхность – но такие радиаторы стоят дороже.

Вес одного радиатора определить просто – перемножить вес одной секции и количество элементов в батарее – или воспользоваться данными паспорта, если таковой имеется. Но для определения способа крепления и установки – типа кронштейнов, их количества, прочности стены – необходимо знать полный вес радиатора вместе с теплоносителем.

Средние показатели внутреннего объема секций радиаторов стандартной высоты также сведем в отдельную таблицу.

Таблица 2. Средний внутренний объем стандартной секции радиатора высотой 500 мм

Наибольший внутренний объем имеют стандартные радиаторы из чугуна, наименьший – биметаллические изделия. Сопоставив и просуммировав данные обоих таблиц, получаем средний вес отдельной секции 500 мм (полный вес с водой):

1. Алюминиевая секция: 1,6 – 1,9 кг;
2. Биметаллический сплав: 1,6 – 2,2 кг;
3. Стальная секция: 3,0 – 4,5 кг;
4. Секция из чугуна: 7,0 – 9,0 кг.

Определение веса радиаторов отопления – важный аспект при проведении монтажных работ. Вес во многом зависит от габаритов батареи, но если алюминиевые и биметаллические радиаторы можно обычно установить в одиночку, то стальные и особенно чугунные радиаторы тяжелы и требуют помощника. Также важен вес при выборе метода крепления – настенного или напольного, а также вида и количества кронштейнов.

Сколько весит чугунная батарея на 10 секций. Плюсы и минусы чугунных радиаторов

Можно сказать без преувеличений, что недостатки ребристых батарей из этого металла компенсируются достоинствами. Начнем со вторых:

1. Чугун хоть и хрупок, но прочен и долговечен. Изделия из него спокойно служат до 50 лет.
2. Любой радиатор, вылитый из чугуна, отлично противостоит коррозии, а потому применяется в сетях с низкокачественным теплоносителем (например, в системах центрального отопления квартир).

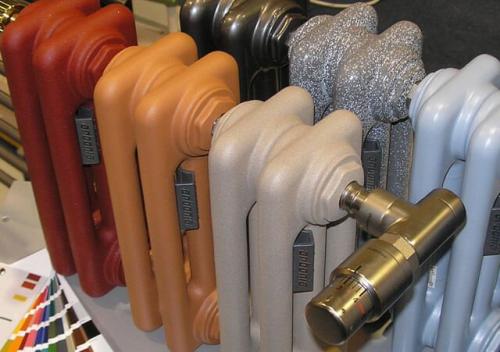

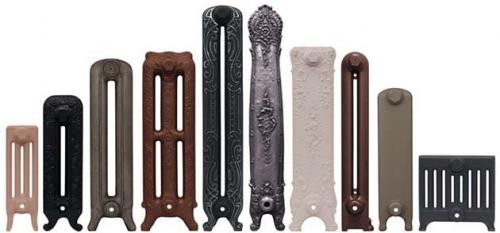

3. Широкий выбор по внешнему виду. Современные алюминиевые радиаторы здесь явно проигрывают красивым  батареям отопления, сделанным из чугуна в различных стилях, — ретро, модерн и так далее.

Теперь о негативных сторонах. Учитывая, сколько весит радиаторная секция чугунной батареи (а их масса исчисляется десятками килограмм), можно выделить следующие недостатки:

• инерционность;
• сложность монтажа в плане крепления к стенам;
• приличная стоимость греющих приборов.

Для справки. Некоторым производителям удалось существенно уменьшить вес чугунных радиаторов и таким образом улучшить их технические характеристики, о чем мы поведаем далее.

Инерционность – это длительный прогрев и остывание батарей отопления, проистекающий из массивности чугунных секций и большого объема воды. Требуется время, чтобы нагреть корпус прибора и теплоноситель, что затрудняет автоматическое регулирование температуры в комнатах с помощью радиаторных клапанов с термоголовками. Правда, при внезапном отключении котла подобная система дольше выделяет тепло, чем обогреватели из алюминия или биметалла .

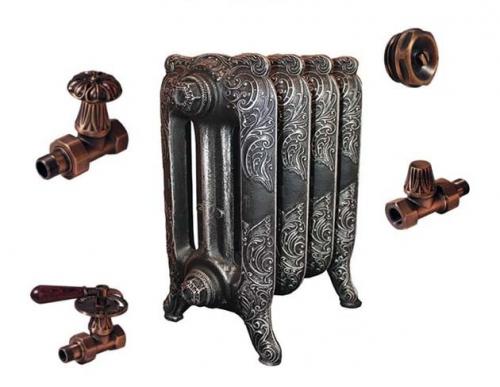

Винтажные краны для ретро — батарей от
Carlo Poletti

Тяжелые радиаторные секции, выполненные из чугуна, трудно крепить к стенам, построенным из современных пористых материалов – газобетона и пеноблока, не говоря уже о каркасных домах и коттеджах из SIP-панелей. Приходится нести дополнительные затраты, дабы купить специальные кронштейны крепления чугунных тяжелых радиаторов и подходящие по дизайну краны.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/ves-odnoy-sekcii-chugunnoy-batarei-starogo-obrazca-massa-standartnyh-otopitelnyh-priborov

Сколько весит чугунная батарея 7 секций. Определение веса отопительного прибора

Стереотипные чугунные радиаторы складываются из нескольких рёбер, например, из семи или из двенадцати. Бывают отопительные приборы и более внушительных размеров. Чтобы определить, сколько весит батарея отопления без воды, надо вес секции чугунного радиатора умножить на количество рёбер. Например, батарея из семи секций весит примерно 50,5 кг. Один элемент чугунного отопительного радиатора вмещает в себя 1,5 литра воды. Но бывают более бережливые модели, которые вмещают в себя всего один литр воды. В очень старых моделях батарей из чугуна литраж жидкости составляет почти 1,7 литра в одной секции.

При включении отопительных приборов их вес возрастает. Для корректного определения необходимого числа секций в системе обогрева,
нужно знать и остальные параметры:

• высоту секции;
• толщину стенок;
• внешний вид.

Нынешние винтажные чугунные радиаторы пользуются широким признанием пользователей. Большой вес чугунных радиаторов не влияет на работу отопительной системы. Чтобы уменьшить или увеличить мощность приборов, необходимо удалить или прибавить дополнительные секции. Для более длительного времени эксплуатации чугунных радиаторов и удержания высокой теплопроводимости в них, их рекомендуют каждый сезон промывать.

Установкой отопительных систем занимаются специалисты, так как ошибки в подсоединении отопительных систем приводят к аварии. Также специалист поможет подобрать отопительный прибор необходимой мощности и конфигурации для конкретного помещения.

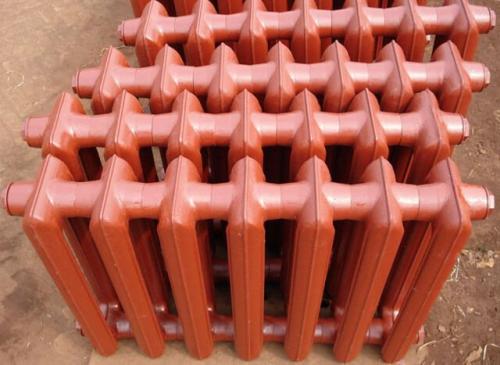

Вес одной секции чугунной батареи мс-90. Масса стандартных отопительных приборов

И традиционные, и дизайнерские экземпляры объединены материалом изготовления, которым является чугун.

И сейчас повсеместно встречаются исправно служащие классические радиаторы в форме гармошки, установленные:

• в школах и детских дошкольных учебных учреждениях;
• в поликлинических отделениях и больницах;
• в помещениях жилфонда – квартирах, частных домовладениях, общежитиях;
• в учреждениях общественного и государственного назначения.

Обычно это модели МС-140 или МС-90, так как в прошлые годы других отопительных приборов массового производства не было. Малыми сериями представлены чугунные изделия НМ-150, РКШ, Минск – 1110 и другие, но на сегодняшний день их уже не производят. Так какой же вес одной секции чугунной батареи старого образца? И в данном случае, точной цифры нет. Объясняется это тем, что данная величина зависит от параметров секции.

Например, батарея серии МС-140 бывает двух модификаций в зависимости от межосевого промежутка, который равен 300 или 500 миллиметров. Если речь идет о модели МС-140-300, тогда средний вес секции около 5,7 килограммов, а когда о приборе МС-140-500, то 7,1 килограмма.

Нередко можно встретить изделие серии МС-90, у которого вес секции чугунного радиатора составляет 6,5 килограмма при расстоянии между осями 500 миллиметров. Отличие между моделями МС- 90 и 140 заключается в разной глубине секций.

Можно ли считать, что вес радиаторов этих популярных серий, равный 6,5, 5,7 и 7,1 килограммов, окончательный? Ответ отрицательный и этому имеется объяснение. Дело в том, что действующий ГОСТ 8690-94, который является нормативным документом, регламентирующим производство батарей из чугунных сплавов, указывает на их основные размеры.

Относительно того, сколько весит секция чугунной батареи старого образца, то этот норматив указывает на удельную массу — 49,5 кг/кВт. Данное стандартное значение распространяется на радиаторы, которые предназначаются для эксплуатации в системах теплоснабжения с температурой теплоносителя не превышающей 150 градусов при избыточном рабочем давлении максимум 0,9 МПа (9 кгс/см²).

При производстве отопительных приборов производители должны обеспечить соответствие продукции данным значениям, а вот то, сколько весит одна секция чугунной батареи, ГОСТ не регламентирует. В результате масса радиаторов, изготавливаемых на разных заводах, отличается.

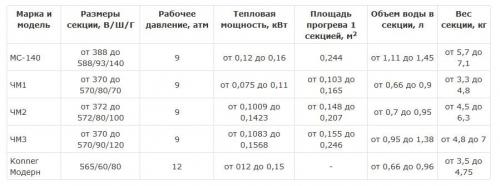

На сегодняшний день наиболее известна продукция нескольких промпредприятий, которые выпускают модификации серии МС-140 и приборы собственной разработки. Среди них: белорусский завод отопительного оборудования, российские «Декарт» и «Сантехлит» и другие.

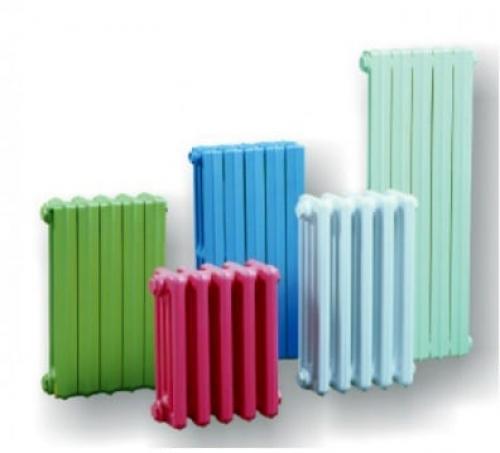

Вес чугунной батареи 12 секций. Вес секции батареи из чугуна

Чугунная батарея считается одним из самых выгодных устройств для отопления дома, ведь кроме отличной теплопередачи, она радует высокой стойкостью к коррозии, длительным сроком службы (50 лет и старше) и нетребовательностью к качеству носителя тепла. Во время создания отопительной нужно учитывать ее вес.

Этот показатель позволяет:

• выбрать нужный вид батареи в зависимости от конструктивных особенностей дома.

Классические батареи

К ним относят батарею МС 140. Она имеет несколько модификаций, но одна секция весит 7,12 кг. Она рассчитана на 1,5 л воды. Поэтому общая масса одногосоставляет 8,62 кг. Именно эту цифру нужно учитывать при расчете массы, которую должно выдерживать крепление. Если брать во внимание только вес самой батареи, то крепление, получив дополнительное давление от массы воды, может не выдержать.

Чтобы отопить комнату площадью 20 м², нужно установить батарею с 12 секциями. Вес пустого устройства отопления будет составлять 85,4 кг, а радиатора с водой — 103,4 кг.

Такая батарея должна устанавливаться на крепление, зафиксированное в стене. Стена должна выдержать дополнительную нагрузку в почти 104 кг. Если стену построили из кирпича или бетона, то такой чугунный радиатор можно спокойно вешать на стену.

Если дом построен из пенобетона, газобетона или SIP-панелей, наполненных пенопластом, то классическое подвешивание на такие стены 100-килограммовой конструкции — плохая идея.

Классическийпредусматривает фиксацию на стене горизонтальных кронштейнов с крючками на конце. На последние вешают батарею. Стены из пористых материалов или SIP-панелей не выдержат большое давление, и радиатор упадет на пол.

Выход в такой ситуации есть:

1. Нужно использовать специальное крепление, которое следует фиксировать во многих точках.
2. Нужно устанавливать чугунные батареи современных модификаций. Они легче и эффективнее в плане обмена тепла.
3. Выбирать модели с возможностью установки на пол.

Современные варианты радиаторов из чугуна

Они состоят из более легких секторов. Один из чешских производителей предлагает радиатор, одна секция которого весит 3,8 кг. При этом в ней может поместиться 0,8 литра воды. В результате общая масса сектора равняется 4,6 кг.

Для отопления вышеупомянутой комнаты нужно взять радиатор с 14 секциями. Он будет весить 64,4 кг. Эта цифра включает массу чугуна и воды.

Такой радиатор все еще будет тяжелым для стен из пористого материала, однако если его разбить на две части и разместить их на разных стенах, то о необходимости в дополнительных креплениях можно забыть.

Отечественные производители предлагают радиаторы с более легким сектором. Его характеристики таковы:

1. Вес — 3,3 кг
2. Объем — 0,6 л.
3. Общий вес с водой — 3,9 кг.

Однако они имеют худшую. В результате для отопления помещения  площадью 20 м² нужно брать 22 секции. Масса радиатора будет составлять 85,8 кг. Такой вес для современных домов из пеноблоков не совсем подходит. Ситуацию могут спасти радиаторы с ножками. Ножки имеют только первая и последняя секции.

Алгоритм расчета веса радиатора

Производители предлагают много модификаций. Поэтому, чтобы знать, сколько весит чугунная батарея, нужно выполнить действия:

1. Узнать вес самой секции.
2. Добавить вес воды, которая может поместиться в секции.
3. Проанализировать теплоотдачу и определить нужное количество секций.
4. Умножить количество секций на общую массу одного сектора.

Вес чугунной батареи ссср. Как производят радиаторы?

Со времен появления первого чугунного отопительного прибора, в технологии производства изменилось немногое. Все современные радиаторы изготавливаются методом литья из чугунного сплава. Так как форма батареи со временем изменилась, в производственный процесс так же были внесены свои коррективы: радиатор стал изготавливаться посекционно. После отливки на заводе собираются готовые изделия. Каждая секция скрепляется с последующей, при помощи резьбовых ниппелей. Поэтому, если в радиаторе возникает протечка, то происходит она чаще всего либо в месте крепления прибора к отопительной системе, либо на резьбовом стыке отдельных секций.

Количество секций у радиаторов может быть разным, в зависимости от производителя. Чугунные изделия производства Чехии выпускаются десятисекционными, радиаторы Луганского литейно-механического завода марки МС140 четырех- и семисекционными. Очень популярны были чугунные батареи в СССР. Тонкие стальные радиаторы, хотя и были значительно легче, но часто не справлялись с обогревом помещения, протекали и затапливали соседей. Если в помещении был установлен чугунный радиатор, то такая комната была самым теплым местом в доме. Поэтому, занявшись ремонтом, советские граждане старались поменять отопительные приборы на чугунные, достав дефицитное изделие. Во многих квартирах, несмотря на большой выбор современных отопительных приборов, чугунные батареи, по-прежнему, у хозяев с ними очень «теплые» отношения.

В отличие от металлических «собратьев», чугунные радиаторы отличались еще одним очевидным преимуществом: их было удобно красить. Каждый собственник жилплощади в многоквартирном доме, хотя бы единожды, сталкивался с проблемой покраски батарей. Пластинчатые и трубчатые радиаторы требовали ежегодного обновления, а красить их было очень неудобно и долго. С чугунными радиаторами процесс покраски проходил значительно быстрее, так как они не имели «каверзных» форм и мелких деталей. С завода отопительные приборы поставлялись огрунтованными, поэтому выбрать цвет краски можно было любой и окрасить поверхность батареи по собственному вкусу.

Установить чугунную батарею одному человеку было непросто. Дело было не в сложности подключения, для того, чтобы поднять и удержать чугунный радиатор, требовалось, как минимум, усилие двух человек.
