Схема подключения биметаллических радиаторов отопления существенных отличий от других типов отопительных приборов не имеет, поэтому речь пойдет об общих правилах монтажа батарей. При этом мы отметим некоторые нюансы и особенности, и расскажем, как подключить биметаллический радиатор отопления.

Биметаллический радиатор с нижним подключением в интерьере комнаты.

Биметаллические радиаторы отопления

Сравнительная характеристика с другими видами батарей

На фото – высокий узкий прибор.

Для начала необходимо понять, какие радиаторы отопления бывают, и чем они отличаются друг от друга.

Перечислим основные виды:

• Чугунные батареи – один из самых распространенных типов, который встречается в большинстве квартир советской застройки. Представляет собой систему соединенных чугунных секций с достаточно толстыми стенками и большой массой. Отличается высокой прочностью и долговечностью, однако имеет невысокий КПД и теплоотдачу, а также можно отметить большую тепловую инерцию;
• Стальные трубчатые регистры – это система труб достаточно большого диаметра, или одна труба в виде S-образного изгиба (пример – полотенцесушитель). Данный тип приборов обычно устанавливают в больших помещениях – концертных залах, кинотеатрах, спортивных комплексах, супермаркетах. Отличаются высокой мощностью и большим объемом теплоносителя;
• Стальные панели отопления . Представляют собой сваренные профилированные пластины из стали, внутри которых имеются каналы для циркуляции теплоносителя. Имеют достаточно низкую стойкость к гидроударам и невысокую прочность, подвержены коррозии и не очень надежны;
• Алюминиевые радиаторы – более современный тип батарей, который отличается повышенной теплоотдачей и КПД, невысоким объемом теплоносителя и низкой массой прибора. За счет низкой тепловой инерции хорошо поддаются автоматической и ручной терморегулировке. Требовательны к качеству теплоносителя и его кислотности, имеют среднюю прочность и срок службы;
• Медные батареи – представляют собой систему трубок с пластинчатым оребрением. Отличаются самой высокой теплоотдачей и КПД, высокой прочностью и стойкостью к гидроударам, отсутствием коррозии и длительным сроком службы. Единственный недостаток медных агрегатов – высокая цена;
• Биметаллические радиаторы внешне и по конструкции напоминают алюминиевые приборы с той разницей, что внутренние стенки каналов выполнены из стали или меди. Таким образом удается повысить эффективность и теплоотдачу батареи, но сохранить ее прочность и долговечность.

Монтаж радиаторов отопления полипропиленом. Какой может быть обвязка из полипропиленовых труб

Схем обвязки радиаторов системы водяного отопления существует множество. Из существующих способов потребитель всегда выбирает тот, который в имеющихся условиях требует минимального расхода материала при максимальной эффективности расположения радиаторов.

Примеры схем при однотрубном и двухтрубном способе обвязки водяных конвекторов отопления

Фактически же ситуация такова, что, в отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже, поэтому экономить на длине трубопровода в ущерб эффективности не стоит. Выбирать следует тот тип обвязки, который в конкретном случае будет максимально эффективен.

Выбор обвязки заключается в принятии решения по следующим вопросам:

• какая схема системы отопления будет использована (однотрубная или двухтрубная);
• какой тип подключения радиаторов будет применяться (диагональный, боковой или нижний).

Как правило, при использовании любой схемы отопления — однотрубной или двухтрубной можно применять использовать все типы подсоединения батарей.

Схематичное изображение способов подключения (обвязки) радиаторов водяного отопления

Монтаж систем отопления с помощью полипропиленовых труб, в зависимости от схемы, выполняется с соблюдением определённых правил.

• обычно в такой системе используется последовательное подключение радиаторов;
• перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку — при нормальной работе системы отопления байпас не задействуется, а при проведении профилактических работ или в аварийной ситуации подача воды в радиатор прекращается, и теплоноситель беспрепятственно циркулирует через байпас.

Схема последовательного соединения радиаторов при однотрубном способе обвязки

• используется как параллельное, так и последовательное подключение батарей;
• патрубки радиатора подключаются  к разным трубам — верхний к подающей трубе, нижний к обратке.

Обычно в двухтрубных системах выполняется параллельное подключение радиаторов, поэтому установка байпасов не требуется.

Схематичное изображение в плане двухтрубного способа обвязки радиаторов системы автономного отопления

Обвязка радиаторов полипропиленовыми трубами выполняется двумя способами: пайкой и с помощью фитингов. В зависимости от выбранного способа, подключение батарей осуществляется с помощью специального паяльника или сантехнических ключей под американку.

Правильная установка радиаторов отопления. Способы подключения

СНиП прописывает основные правила установки батарей отопления. Важной является способность радиатора выдерживать давление. Материал изготовления не должен вступать в реакцию с трубами, которые подводятся к изделию, во избежание коррозийных процессов. Батарея должна быть размещена на 10 сантиметров ниже выступающей части подоконника для высвобождения теплового потока.

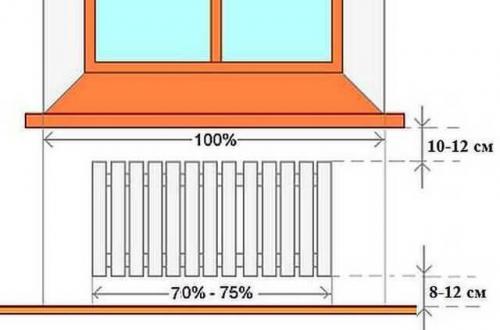

Расстояние между полом и нижней частью радиатора должно быть более 10 и менее 15 сантиметров. Это принципиальный вопрос, в противном случае будут нарушены процессы равномерного теплообмена. Все секции должны быть подсоединены ровно и не иметь существенных различий по высоте.

Чтобы теплоотдача проходила наиболее эффективно, важно правильно разместить радиатор отопления. Специалисты рекомендуют располагать его под окнами, чтобы максимально снизить выход тепла через данные участки. В случае когда имеется внешняя холодная стена, на ней рекомендуется разместить дополнительные устройства.

В целом батареи в квартире могут быть расположены несколькими способами:

• боковое расположение;
• нижнее;
• диагональное;
• последовательное.

Наибольшей популярностью пользуется именно боковое расположение батарей. Оно характеризуется высокой теплоотдачей. Труба, по которой идет горячая вода, вводится в верхний патрубок, отвод же происходит из нижнего. В случае с нижним размещением оба патрубка расположены снизу. Схема актуальна, если трубы размещены в полу либо под плинтусом.

Диагональное применяется, когда батарея имеет большое количество секций, 12 и более. Теплоноситель поступает через верхний патрубок, а выходит снизу. Последовательное актуально, когда водопроводная система имеет достаточное давление, чтобы горячая вода проходила по всем батареям.

В случаях, когда необходима установка дополнительного радиатора, для начала следует вывести из системы теплоноситель. После закрепления кронштейнов крепится радиатор, соединения фиксируются специальным ключом. На свободное отверстие нужно установить кран Маевского, все остальные закрыть пробкой. Далее следует прикрепить саму батарею и тщательно выровнять. После этого подводятся остальные элементы и все соединяется в единую систему, которая должна быть абсолютно герметичной.

Как закрутить футорку в радиатор. Подключение к сети

Для самостоятельного подключения к пропиленовым трубам нужно иметь специальный паяльник.

Есть два варианта подключения:

1. Если радиаторный вентиль из пропилена, то его пластиковый патрубок соединяют пайкой непосредственно с подводкой. Затем с крана свинчивают металлический концевик «американки» и вкручивают его в футорку радиатора, используя для герметичности соединения подмотку из льна с пастой или ленту ФУМ. После чего «американку» опять собирают и затягивают ключом накидную гайку.

2. Если радиаторный вентиль металлический, то для подключения к пластиковой подводке используют муфту комбинированную разъёмную с внутренней резьбой. Такая муфта по принципу соединения аналогична металлической «американке», но накидная гайка находится на пластиковом концевике под пайку. Пластиковую часть муфты через соединительный фитинг припаивают к трубе подводки. Муфту разбирают, ответную металлическую часть навёртывают с подмоткой на корпус вентиля и затем собирают её опять, затягивая ключом накидную гайку.

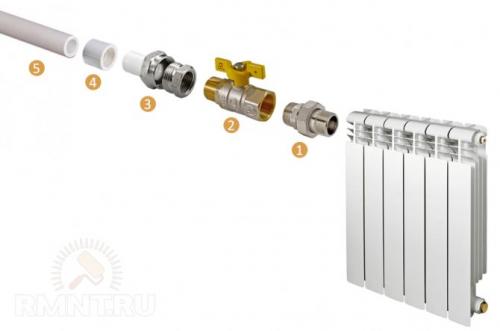

1 — «американка»; 2 — шаровой вентиль; 3 — комбинированная разъёмная муфта; 4 — полипропиленовая соединительная муфта; 5 — полипропиленовая подводка

При подключении к металлической подводке также надо вначале шаровой кран или терморегулятор подсоединить к трубе. Владение навыками сварочных работ необязательно — подключение запорной арматуры к трубе можно сделать при помощи резьбового соединения. Для этого на обрезанной части подводки необходимо нарезать резьбу. Делают это при помощи клуппа. Комплект головок и оправки с одной или двумя рукоятками стоит довольно дорого, но можно купить только одну головку клуппа конкретного размера, а в качестве оправки с рукояткой использовать обычный газовый ключ. Последовательность работ будет выглядеть так:

• трубы подводки обрезают болгаркой под нужный размер, стараясь добиться, чтобы плоскость среза была перпендикулярной к оси трубы;
• зачищают конец трубы от ржавчины и с помощью напильника делают небольшую фаску;
• на рабочий участок трубы и резцы клуппа наносят смазку;
• насаживают головку на фаску;
• центрируют её относительно оси трубы;
• придерживая головку рукой, с помощью газового ключа начинают её проворачивать по часовой стрелке.

В итоге надо получить участок с резьбой размером, приблизительно равным длинной части стандартного сгона (например, для трубы 3/4 — 45 мм).

Затем на этот участок навинчивают контргайку (для Dу 3/4 её толщина равна 9 мм) и муфту (для Dу 3/4 её длина равна 36 мм). Совмещают входное отверстие шарового крана с подводкой и перегоняют муфту с подводки на резьбу корпуса крана (естественно, с использованием подмотки льна или ленты ФУМ). Затем на резьбу рядом с муфтой навёртывают подмотку и перегоняют контргайку.

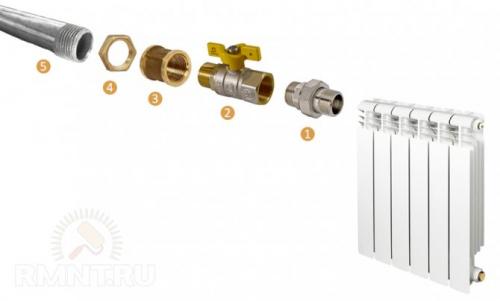

1 — «американка»; 2 — вентиль; 3 — муфта; 4 — контргайка; 5 — подводка с резьбой

Важно! Рукоятка крана должна быть выставлена вверх или наружу от стены, чтобы ею было удобно пользоваться. После того как запорный кран (или терморегулятор) жёстко и герметично соединены с подводкой, его через «американку» соединяют с футоркой радиатора

После того как запорный кран (или терморегулятор) жёстко и герметично соединены с подводкой, его через «американку» соединяют с футоркой радиатора.
