Самотечная система отопления с естественной циркуляцией. Принцип работы самотечной системы отопления частного дома
Любая система отопления, предполагающая использование теплоносителя, работает за счет его нагревания и последующего остывания. Так тепло, получаемое от сжигания топлива в котле, раздается по всему зданию. Теплоноситель, имеющий высокую температуру, поступает по трубам в радиаторы. Остывая в них, он возвращается в котел, чтобы снова нагреваться. А тепло, исходящее от поверхности радиаторов, обогревает помещения.
Существует две основных разновидности таких систем – с естественной циркуляцией теплоносителя, и с принудительной.
Схема системы отопления с принудительной циркуляцией
Как следует из названия, самотечная система отопления (ее иногда называют гравитационной) отличается от принудительной отсутствием насоса, который необходим для побуждения к циркуляции .

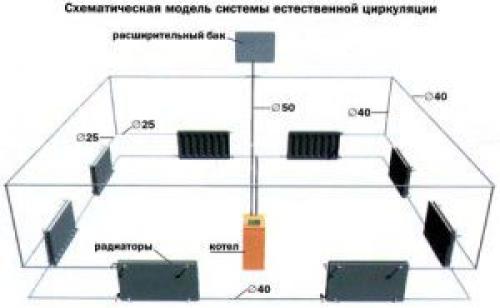

Схема отопления с естественной циркуляцией
Движение в системе с естественной циркуляцией осуществляется лишь за счет разницы в весе холодной и горячей воды. Основные преимущества очевидны:
- самотечное отопление частного дома может быть совершенно автономным и независимым от наличия инженерных коммуникаций;
- устройство естественной циркуляции отопления несложно выполнить своими руками;
- правильное отопление с естественной циркуляцией эффективно, экономично и безопасно.
Как же работает самотечное отопление частного дома без насоса? Секрет в том, что вес воды (как и любой жидкости) понижается с повышением температуры. Жидкость увеличивается в объеме, а плотность уменьшается. При температуре, близкой к кипению, вода насыщается воздухом и становится легче.
Зависимость веса кубометра воды от температуры
Стоит обратить внимание, что если вес одного кубометра воды при температурой 90 ° С и 80 ° С различается на 6,5 килограмм, то при температуре 40 ° С и 30 ° С – всего на 3,5 кг. Это очень важное явление, которое нельзя не учитывать при выборе диаметра труб.
И как же это сделать? Один кубометр воды при температуре 90°С весит 965 килограмм, а при 80°С – 971 килограмм. Если же снизить температуру с 90°С до 70°С, то куб станет на 12 килограмм тяжелее. На этом явлении и основан принцип работы самотечной системы отопления. Из котла нагретый теплоноситель поступает в разгонный коллектор под давлением поступающей в котел холодной воды, имеющей больший вес (это происходит, так как система практически замкнутая).
Уже на выходе из коллектора, вода теряет несколько градусов, а после прохода через радиаторы она остывает еще сильнее. В результате в дальних от котла стояках вода давят вниз сильнее, так как она в них холоднее. Соответственно скорость движения ее может быть больше.
Поступая под действием гравитации в котел, холодная вода вытесняет горячую , имеющую меньший вес, обратно в систему отопления. Такое движение происходит циклично. В замкнутой системе отопления естественная циркуляция будет продолжаться до тех пор, пока котел нагревает воду до нужной температуры.
Самотечная система отопления с насосом. Функционирование самотечной системы
Схема отопления частного дома с естественной циркуляцией обладает рядом достоинств:
- нет потребности в покупке дорогостоящего оснащения;
- энергонезависимость (подбирается соответствующий котельный агрегат);
- монтаж легко осуществить собственными руками;
- нетребовательность в обслуживании.
Циркуляция в такой системе обеспечивается за счет того, что плотность жидкости в результате нагревания уменьшается (она становится легче), а в ходе остывания плотность возвращается к первоначальной.
В самотечной конструкции практически отсутствует давление – расчеты показывают, что на 10 метров напора водяного столба давление составляет 1 атмосферу. Таким образом, гидростатическое давление в отопительной системе одноэтажного сооружения составит 0,5-0,7 атм., а в трубопроводе двухэтажного дома – не превысит 1 атм.
Гравитационная циркуляция происходит благодаря расширению и уменьшению плотности нагреваемого теплоносителя – он поднимается по вертикальному разгонному участку и с верхней точки перемещается вниз по трубопроводу, смонтированному с уклоном и проходящему через последовательно подключенные приборы отопления, на пути обратно к котлу.
К трубопроводу с самотечным перемещением воды подсоединяется расширительный бак – резервуар для «излишков» теплоносителя, который образуется за счет теплового расширения жидкости. Буферная емкость (мембранная или открытая) монтируется в верхней точке контура на подающую трубу.
Отопительная самотечная система способна функционировать в комплексе:
- С водонагревателем косвенного нагрева. Если бойлер установить в верхней части системы ниже расширительного бака, нагрев воды для ГВС будет осуществляться без использования электрооборудования. При невозможности такого монтажа бойлер комплектуется насосом и ставится обратный клапан, который предотвратит рециркуляцию теплоносителя.
- С теплым полом. На проложенный в полу контур устанавливается циркуляционный насос. При временном отключении электроснабжения комната продолжит обогреваться настенным радиатором.
Отопление с естественной циркуляцией из полипропилена. Материалы и оборудование системы отопления
Монтаж комплекса отопления рекомендуется производить с соблюдением следующих правил:
- Котел следует размещать в нижней точке системы;
- Уклон трубопроводов должен быть не менее 2 мм на 1 погонный метр длины;
- Система монтируется с минимумом гидравлических сопротивлений – поворотов, сужений, минимальным числом запорной арматуры.
Напольный котел отопления
В качестве теплогенераторов для систем гравитационного типа применяются в основном напольные котлы, имеющие увеличенные диаметры подключения и размеры теплообменника по сравнению с настенными моделями.
Основным видом приборов отопления для самотечной схемы являются чугунные радиаторы. Они обладают увеличенным проходным сечением секций устройства.

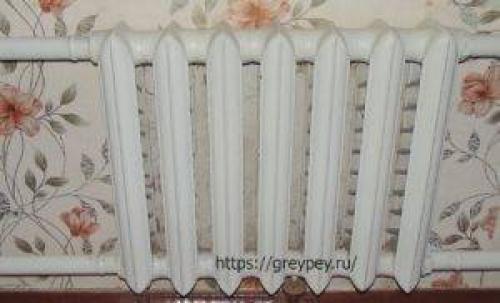

Чугунный радиатор в системе с естественной циркуляцией
Другие виды радиаторов (а также конвекторы) имеют малое внутреннее сечение и создают излишнее сопротивление.
Зачастую системы с естественной циркуляцией выполняются вообще без приборов отопления – по периметру помещений прокладываются стальные трубы. В этом случае циркуляция имеет лучшие параметры, но для достижения требуемой величины поверхности теплообмена может требоваться увеличение диаметра трубопроводов. К тому же такая конфигурация отопления малопривлекательна внешне, занимает много места.
Для монтажа отопления применяются в основном стальные трубы.

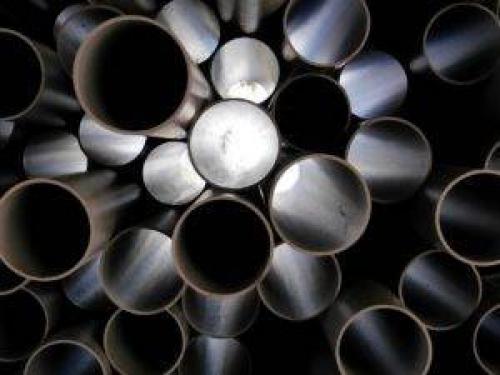

Трубопроводы для отопления из стали
Разгонный стояк в любом случае сооружается из стали, так как температура в зоне котла достигает высоких значений. Несколько реже применяются трубы из стабилизированного полипропилена. Рекомендуемый диаметр трубопроводов – 32 мм и больше.
Другие полимерные трубопроводы – металлопластик, трубы из сшитого полипропилена – применять не рекомендуется. Фитинги этих систем значительно снижают проходное сечение и создают излишнее гидравлическое сопротивление, препятствующее естественной циркуляции.
Прокладку трубопроводов отопления следует производить открыто. Скрытая прокладка подразумевает значительное увеличение числа соединений и поворотов.
Самотечная система отопления закрытого типа. Принцип работы отопительных систем с естественной циркуляцией
Самотечная система отопления частного дома организована с учетом физических законов. Разность между плотностью и весом нагретой и охлажденной жидкости способствует естественному току теплоносителя в сети. Давление в контуре практически отсутствует и составляет всего 0,5-0,7 атмосфер.
Поскольку в процессе нагревания объем жидкости увеличивается, в контуре устанавливается расширительный бак. Главное его назначение в уравновешивании давления в системе. Излишек расширившейся жидкости поступает в эту емкость, а при снижении давления в сети вода из бака переходит обратно в трубопроводы. Расширительный бак устанавливается в самой верхней точке сети после разгонного вертикального стояка.
К самотечному контуру можно подключать теплые полы. При этом требуется установить насосное оборудование только на трубопровод в полу, а в разводке отопительных приборов теплоноситель будет циркулировать естественным образом.
Также гравитационную схему можно использовать в комплексе с бойлером косвенного нагрева. Это оборудование устанавливают в наивысшей точке разводки, но ниже расширительного бака. При этом не придется использовать насосное оборудование. Если такую схему применить не получается, то насос монтируется только на накопительную емкость. В этом случае обязательно устанавливают обратный клапан для защиты от рециркуляции теплового носителя.
Важно! В самотечных контурах обязательно делают уклон трубопровода с обраткой в сторону котла, чтобы обеспечить движение охлажденной жидкости.
Закрытая система отопления с естественной циркуляцией. Принцип работы отопления с естественной циркуляцией
Для работы любой водяной отопительной системы необходимо обеспечить циркуляцию теплоносителя по трубам. Нагреваясь в котле, горячая вода должна поступать в батареи и радиаторы для передачи тепла в помещения дома. Водяная система отопления с естественной циркуляцией не является исключением.

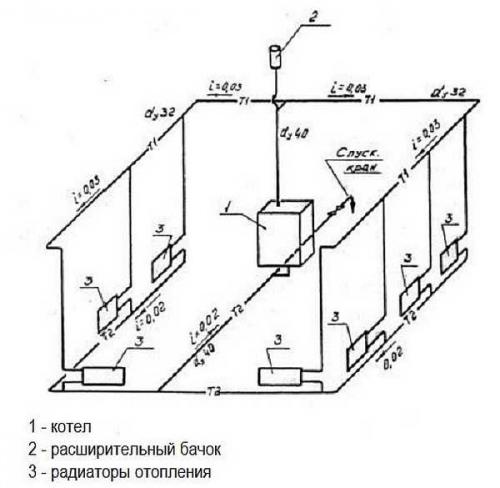

Схема отопления с естественной циркуляцией
Движение теплоносителя происходит за счет разности плотности в нормальном и в нагретом состоянии. При попадании в теплообменник работающего котла происходит повышение температуры воды и как следствие – уменьшение плотности. Так как удельная масса холодного теплоносителя выше – он начитает вытеснять нагретый. В результате этого образуется движение масс.
Перед тем как сделать водяное отопление с естественной циркуляцией своими руками следует внимательно ознакомиться с техническими характеристиками и спецификой эксплуатации:
- Высокая степень надежности . Отсутствие движущихся элементов (крыльчатка циркуляционного насоса) и давление, равное атмосферному, обеспечивают длительную эксплуатацию естественной системы отопления частного дома;
- Инерционность системы . Естественная циркуляция в закрытой системе отопления обеспечивается за счет небольшой разности давления. Поэтому скорость поступления горячей воды к радиаторам будет минимальной;
- Обязательное соблюдение уклона магистралей . Для нормальной работы уклон системы отопления с естественной циркуляцией должен соответствовать расчетным данным. Трубы монтируют с уклоном от котла, а для обратной магистрали – к котлу. Таким образом обеспечивается оптимальная работа системы.
Также следует отметить, что монтаж системы отопления с естественной циркуляцией рекомендуется осуществлять для схем с протяженностью трубопроводов не более 30 м.п. В противном случае большой объем остывшего теплоносителя существенно снизит его скорость.
Традиционная схема отопления двухэтажного дома с естественной циркуляцией может предусматривать монтаж газового, твердотопливного или электрического котла. Важно чтобы в их конструкции была предусмотрена система защиты от перегрева в случае обратного движения теплоносителя или возникновения воздушных пробок.
Самотечная система отопления в двухэтажном доме. Какие виды схем отопления бывают
Видов систем с естественной циркуляцией всего две:
- Однотрубная система. Труба с радиатора входит непосредственно сразу в котел.
- Двухтрубная система отопления. Вода, которая остыла, идет не сразу по трубе в котел, а сначала она переходит в другую магистраль, а затем попадает обратно в котел.
Если в схеме разводки присутствует вертикальный стояк, то такая отопительная система является более удобной, так как прибор для отопления можно будет установить на каждом этаже. Но выгоднее все же в двухэтажном доме считается гравитационное отопление, которое имеет горизонтальную разводку.

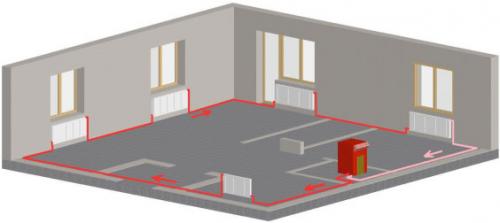

Рис. 2 Гравитационное отопление с горизонтальнойразводкой
Самое главное, что нужно знать при установке самотечного отопления в доме – это то, что радиаторы небольшое гидравлическое сопротивление.
Лучшими вариантами для установки являются:
- Радиаторы из чугуна. Они имеют самый низкий показатель гидравлического сопротивления.
- Радиаторы из алюминия.
- Биметаллические радиаторы. Тоже хорошо подойдут для отопления, но нужно учесть перед покупкой, что внутренний диаметр должен быть не менее ¾.
Батареи в доме лучше между собой соединить разными типами подключения – так система будет лучше работать.
Трубы также нужно выбирать с умом, так как далеко не все для гравитационной системы подходят. Все параметры должны быть соблюдены обязательно. Нужно сначала смотреть на то, из какого материала сделаны трубы, а потом на диаметр самой трубы. Самый дешевый вариант – это простые металлические трубы. Но так как они шероховаты внутри, а по истечению некоторого времени станут еще более шероховатыми (от коррозии ит. д.), то их нужно покупать с самым большим диаметром.
Лучшим вариантов для гравитационной системы отопления двухэтажного дома считаются:
- Металлопластиковые трубы.
- Армированные полипропиленовые трубы.
В первом варианте в трубах есть так званые фитинги, которые сужают просвет, а для самотечного отопления это неприемлемо. Поэтому самый идеальный вариант – это установка армированных полипропиленовых труб. Но и здесь есть свое «но». Армированные трубы не могут выдержать температуру больше 100˚С, а вот металлопластиковые могут. Какой бы Вы вариант не выбрали, обязательно удостоверьтесь, что это качественное изделие.
Система отопления с естественной циркуляцией одноэтажного дома. Виды систем отопления с естественной циркуляцией
Отопление ЕЦ в духэтажных и более домах может быть реализовано как в однотрубных, так и в двухтрубных системах .

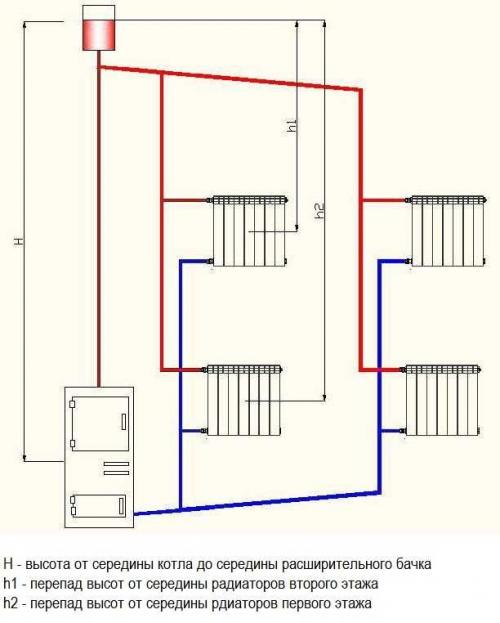

Двухтрубная система отопления двухэтажного дома с естественной циркуляцией. Схема вертикальная
При этом принцип сохраняется – от котла поднимается вверх труба на максимальную высоту, и лишь затем идет раздача теплоносителя по элементам отопления. Разница лишь в том, что в двухтрубной системе остывшая вода собирается в другую магистраль, и она заводится на вход обратки котла. В однотрубной же на этот вход котла идет труба от выхода последнего радиатора.

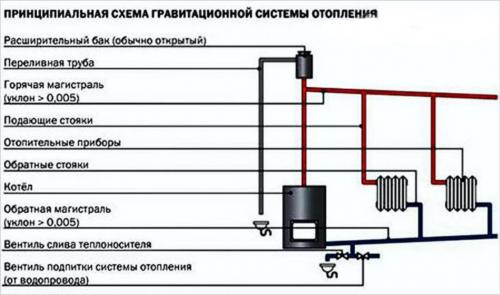

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя
Все представленные выше схемы однотрубных разводок – с вертикальными стояками. Они более затратные по количеству материалов, но удобны тем, что к каждому стояку можно присоединить отопительные приборы на каждом из этажей. В принципе, в двухэтажном доме с большой площадью выгоднее реализовать водяное отопление с естественной циркуляцией с горизонтальной разводкой. Примерно выглядеть это может так (смотрите схему ниже).

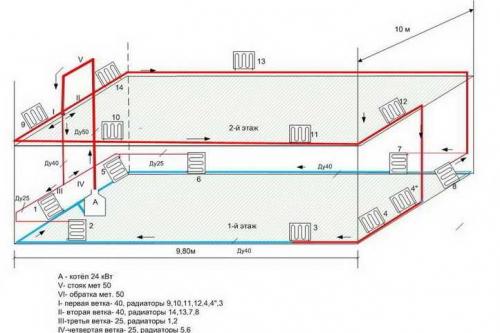

Однотрубная система с естественной циркуляцией. Горизонтальная разводка с разгонным коллектором
В данном проекте реализована схема отопления с естественной циркуляцией «ленинградка». Для более активной циркуляции на втором этаже устроен разгонный коллектор, после которого два контура расходится по второму этажу – горизонтальное последовательное подключение радиаторов. Еще один контур опускается на первый этаж, где также разделяется на две ветки. Также дополнительно на первый этаж опускаются стояки от последних в контуре радиаторов в каждой из веток второго этажа.
Самотечная система отопления диаметр труб. Однотрубная
Самая простая самотечная система отопления, но не самая эффективная. Самое главное – соблюдение технологии сборки. Стояк горячей воды должен быть без каких-либо изгибов, поворотов, стыков, т.е. прямой, все трубы должны располагаться под постоянным технологическим уклоном.
Установку однотрубной системы можно выполнить самостоятельно. Не требует специальных знаний, требует просто соблюдение технологии. Конечно, невозможно избежать наличие стыков, поворотов, но их необходимо минимизировать. Их использование снижается эффективность всей системы.
Важным фактором отопления однотрубной самотечной системы является диаметр трубы, по которому движется теплоноситель. Чем он больше, тем лучше идет циркуляция. Рекомендуется для однотрубной системы использовать диаметр трубы не менее 1 дюйма, наиболее оптимальным является 1,5 дюйма. Больший диаметр трубы – меньший уровень сопротивления току теплоносителя.
Располагать котел необходимо на самой нижней точке системы, стояк с горячей водой поднимать максимально высоко. Укладка труб осуществляется с постоянным уклоном. Он должен соответствовать 1 см на метр трубы. Уклон должен быть постоянный, является основным параметром, обеспечивающим работоспособность системы.
Большинство схем требует расположение трубы с горячей водой под потолком, чердачном пространстве, обратный контур над полом. Однотрубная система предполагает создание одного контура, по которому вода поступает к радиаторам, возвращается по тому же контуру для нагрева.
