Расчет радиаторов отопления на квадратный метр. Как рассчитать количество радиаторов

Расчет радиаторов отопления на квадратный метр. Как рассчитать количество радиаторов

Расчет количества радиаторов отопления можно сделать тремя способами:

1. Определение необходимой системы отопления исходя из площади отапливаемого помещения.
2. Расчет нужных секций радиатора исходя из объема помещения.
3. Наиболее сложный, но в тоже время самый точный метод расчета, который учитывает максимальное число факторов, влияющих на создание комфортной температуры в помещении.

Прежде чем остановиться на вышеприведенных способах расчета, нельзя обойти вниманием и сами радиаторы. Их способность передать тепловую энергию носителя окружающей среде, а также мощность, зависят от материала, из которого они изготовлены. Кроме того, радиаторы отличаются по стойкости (способности противостоять коррозии), имеют разное максимально допустимое рабочее давление и массу.

Так как батарея состоит из набора секций, необходимо учитывать виды материалов, из которых изготавливают радиаторы, знать их положительные и отрицательные качества. От выбранного материала будет зависеть, сколько секций батареи потребуется установить. Сейчас можно выделить 4 вида радиаторов отопления, представленных на рынке. Это чугунные, алюминиевые, стальные и биметаллические конструкции.

Чугунные радиаторы прекрасно аккумулируют тепло, выдерживают высокое давление и не имеют ограничений по виду теплоносителя. Но при этом они отличаются большим весом и требуют особого внимания к крепежу. Стальные радиаторы имеют меньшую массу по сравнению с чугуном, работают на любом давлении и являются самым бюджетным вариантом, но коэффициент теплоотдачи у них ниже, чем у всех остальных батарей.

Алюминиевые радиаторы прекрасно отдают тепло, они легкие, имеют приемлемую цену, но плохо переносят высокое давление отопительной сети. Биметаллические радиаторы взяли лучшее от стальных и алюминиевых радиаторов, но цену имеют самую высокую среди представленных вариантов.

Считается, что мощность одной секции чугунной батареи равна 145 Вт, алюминиевой — 190 Вт, биметаллической — 185 Вт и стальной — 85 Вт.

Большое значение имеет способ, при помощи которого конструкция подключена к отопительной сети. Расчет мощности радиаторов отопления напрямую зависит от способов подачи и отвода теплоносителя, и этот фактор тоже влияет на количество секций радиатора отопления, необходимых для нормального обогрева заданного помещения.

Расчет количества радиаторов отопления можно сделать тремя способами:

1. Первый способ - это использование специальных таблиц, которые учитывают тип отопительной системы, количество квадратных метров, которые нужно отопить, и мощность отопительной системы.
2. Второй способ - это использование формулы, которая учитывает количество квадратных метров, мощность отопительной системы и коэффициент теплоотдачи радиатора.
3. Третий способ - это использование программного обеспечения, которое учитывает все факторы, влияющие на количество радиаторов, необходимых для отопления конкретной площади.

Выбор радиатора

Выбор радиатора зависит от многих факторов, включая тип отопительной системы, количество квадратных метров, которые нужно отопить, и мощность отопительной системы.

Расчет радиаторов отопления по площади калькулятор. Калькулятор расчета количества секций радиаторов отопления: делаем правильный расчет количества секций на комнату

В подавляющем числе случаев основными приборами конечного теплообмена в системах отопления остаются радиаторы. Значит, важно не только правильно заранее рассчитать требуемую тепловую мощность котла отопления, но и правильно расставить приборы теплообмена в помещениях дома или квартиры, чтобы обеспечить комфортный микроклимат в каждом из них.

Калькулятор расчета количества секций радиаторов отопления

В этом вопросе поможет калькулятор расчета количества секций радиаторов отопления, который размещен ниже. Он также позволяет определить необходимую суммарную тепловую мощность радиатора, если тот является неразборной моделью.

Если в ходе расчетов будут возникать вопросы, то ниже калькулятора размещены основные пояснения по его структуре и правилам применения.

Калькулятор расчета количества секций радиаторов отопления

Некоторые разъяснения по работе с калькулятором

Мнение эксперта:

Афанасьев Е.В.

Главный редактор проекта Stroyday.ru. Инженер.

Часто можно встретить утверждение, что для расчета требуемой тепловой отдачи радиаторов достаточно принять соотношение 100 Вт на 1 м² площади комнаты. Однако, согласитесь, что такой подход совершенно не учитывает ни климатических условий региона проживания, ни специфики дома и конкретного помещения, ни особенностей установки самих радиаторов. А ведь все это имеет определенное значение.

В данном алгоритме за основу также взято соотношение 100 Вт/м², однако, введены поправочные коэффициенты , которые и внесут необходимые коррективы, учитывающие различные нюансы.

— Площадь помещения – хозяевам известна.

— Количество внешних стен – чем их больше, тем выше теплопотери, которые необходимо компенсировать дополнительной мощностью радиаторов. В угловых квартирах часто комнаты имеют по две внешних стены, а в частных домах встречаются помещения и с тремя такими стенами. В то же время бывают и внутренние помещения, в которых теплопотери через стены практически отсутствуют.

— Направление внешних стен по сторонам света. Южная или юго-западная сторона будет получать какой-никакой солнечный «заряд», а вот стены с севера и северо-востока Солнца не видят никогда.

— Зимняя «роза ветров» – стены с наветренной стороны, естественно, выхолаживаются намного быстрее. Если хозяевам этот параметр неизвестен, то можно оставить без заполнения – калькулятор рассчитает для самых неблагоприятных условий.

— Уровень минимальных температур – скажет о климатических особенностях региона. Сюда должны вноситься не аномальные значения, а средние, характерные для данной местности в самую холодную декаду года.

— Степень утепления стен. По большому счету, стены без утепления – вообще не должны рассматриваться. Средний уровень утепления будет соответствовать, примерно, стене в 2 кирпича из пустотного керамического кирпича. Полноценное утепление – выполненное в полном объеме на основании теплотехнических расчетов.

— Немалые теплопотери происходят через перекрытия – полы и потолки. Поэтому важное значение имеет соседство помещения сверху и снизу – по вертикали.

— Количество, размер и тип окон – связь с теплотехническими характеристиками помещения очевидна.

— Количество входных дверей (на улицу, в подъезд или на неотапливаемый балкон) – любое открытие будет сопровождаться «порцией» поступающего холодного воздуха, и это необходимо каким-то образом компенсировать.

— Имеет значение схема врезки радиаторов в контур – теплоотдача от этого существенно изменяется. Кроме того, эффективность теплообмена зависит и от степени закрытости батареи на стене.

— Наконец, последним пунктом будет предложено ввести удельную тепловую мощность одной секции батареи отопления. В результате будет получено требуемое количество секций для размещения в данном помещении. Если расчет проводится для неразборной модели, то этот пункт оставляют незаполненным, а результирующее значение берут из второй строки расчета – она покажет необходимую мощность радиатора в кВт.

В расчетное значение уже заложен необходимый эксплуатационный резерв.

алюминиевый радиатор отопления

Что необходимо еще знать про радиаторы отопления?

При выборе этих приборов теплообмена следует учитывать ряд важных нюансов. Подробнее об этом можно узнать в публикациях нашего портала, посвящённых стальным , алюминиевым и биметаллическим радиаторам отопления.

Расчет радиаторов отопления калькулятор. Как рассчитывается мощность системы отопления

Схематически работу онлайн калькулятора расчёта количества радиаторов отопления можно представить в виде задачи с наполнением бассейна водой: по одной трубе вода втекает, по другой вытекает. Только в помещении, эти константы преобразуются в тепловой поток: через радиаторы отопления в помещение поступает тепло, а через все поверхности оно вытекает наружу. В этом виде задача упрощается и уже может быть детально разобрана с помощью таблиц расчета радиаторов отопления, чтобы понять, где и что требуется изменить, с целью обеспечения комфортных условий.

1.     Подача тепла в комнату

В этой части, задача тоже имеет несколько градаций, которые в сумме формируют общие параметры теплообмена при расчёте количества секций радиатора отопления. Разница температур теплоносителя на входе и выхода из радиатора, показывается, сколько тепловой энергии остаётся в комнате. В идеальном варианте, все системы отопления нацелены на то, чтобы эта разница была максимально достижимой. Учитывая, что скорость циркуляции воды по трубам отопительного контура всегда одинакова, обеспечить лучшую теплопередачу возможно только изменением материала, формы радиаторов отопления и способа их подключения.

Самые распространённые радиаторы отопления в России:

• Стальные;
• Чугунные;
• Алюминиевые;
• Биметаллические.

Среди них нет универсального, который бы не имел недостатков. Оптимальный вариант возможно подобрать только используя калькулятор радиаторов отопления по площади дома, с привязкой к конкретному объекту. Например особо устроен расчёт чугунных радиаторов отопления, ведь они очень теплоёмки и химически стойкие. Но в них заложена высокая тепловая инерция, они медленно передают энергию от теплоносителя в окружающее пространство, а их материал хрупкий. Они хороши при расчёте радиаторов отопления квартир с централизованной подачей горячей воды, потому что в теплоноситель обязательно добавляют химические реагенты, а подача воды идёт бесперебойно.

Алюминиевые радиаторы очень быстро нагреваются, ибо теплопроводность этого металла уступает только золоту и меди. Но при расчёте алюминиевых радиаторов отопления и подключении их к стояку, металл быстро разъедается химическими добавками, входящими в состав теплоносителя. Алюминиевые радиаторы отлично вписываются в проект системы отопления частного дома, где владелец контролирует чистоту воды в контуре.

Поэтому кроме параметров тепловой мощности, для радиаторов отопления важна и химическая стойкость материала конструкции. Частично эта проблема решена в биметаллических радиаторах отопления, расчёт которых учитывает эту специфику. Но у них очень высокая стоимость, ибо их производство возможно только с использованием высокотехнологичного оборудования, на крупных промышленных предприятиях.

Правильное подключение в отопительный контур может изменить интенсивность теплообмена на 28%. Есть несколько вариантов, и калькулятор расчёта количества секций радиатора отопления показывает, что  самый эффективный способ – диагональный, при подаче сверху вниз.

2.     Теплопотери помещения

Утечка тепла регулируется профессиональной теплоизоляцией каждой комнаты в отдельности и всего дома в целом. Современные стандарты домов низкого энергопотребления, требуют на порядок снизить рассеивание энергии в окружающее пространство. Как показывает калькулятор радиаторов отопления, максимальной энергоэффективность удаётся достигнуть в домах нулевого цикла только через качественную отделку утеплителями всех стен, использование низкоэмиссионных стёкол в составе стеклопакетов и интеграции рекуператоров тепла в систему вентиляции.

Все эти работы напрямую входят в проект организации системы отопления и учитываются при расчёте мощности радиаторов отопления и количества секций по площади в онлайн калькуляторе. Такие масштабные проекты выгодно реализовывать в своём доме. Это требует пусть и крупных, но однократных вложений, а за счёт снижения затрат на отопление, владелец будет получать «пассивную прибыль» на протяжении всего периода эксплуатации здания. Даже летом в доме с качественной теплоизоляцией, не требуется кондиционер, что также снижает расходы на оплату электроэнергии.

На расчёт количества секций радиаторов отопления по площади, серьёзное влияние оказывает включение в стеклопакеты стёкол с низкой эмиссией тепла. Их преимущество в том, что они всего на 2% снижают уровень освещения в комнате, но зато возвращают в помещение 97% инфракрасного излучения, которое обычные стёкла выпускают наружу.

Есть эмпирически установленное правило, согласно которому через обычные стеклопакеты, утечка тепла через инфракрасное излучение происходит в 2,5 раза интенсивнее, чем через стены.

Расчет стальных радиаторов отопления калькулятор. Расчет стальных радиаторов отопления (калькулятор)

Специалисты компании «Термомир» подскажут расчет стальных радиаторов отопления (калькулятор) и помогут выбрать нужную модель.
Радиаторы (батареи) отопления являются неотъемлемой частью оборудования как для дома с индивидуальной системой обогрева, так и для квартиры с центральным отоплением.
Каждый радиатор имеет основные характеристики: номинальную мощность (1 секции либо всего прибора), межосевое расстояние (200, 350, 500, 600 мм), материал, рабочее давление, размеры, боковое или нижнее подключение.
Выбор радиатора зависит, в первую очередь, от площади обогреваемого помещения: для стандартных помещений (одно обычное окно, одна дверь, потолок высотой около 3 м, не первый этаж и не угловая комната) необходимо от 90 до 125 Вт мощности на 1 кв.м площади . Если, например, потолки выше стандартных, если помещение имеет большое остекление или плохую теплоизоляцию, то расчетную мощность радиаторов необходимо увеличивать. Более подробно о выборе радиаторов в наших материалах:
Расчет мощности и количества секций радиатора
Секционные радиаторы состоят из отдельных частей (от 4 до 16 и более секций) и формируются как конструктор. Общая мощность всего радиатора будет зависит от количества секций и равна суммарной мощности всех частей.
Панельные радиаторы - это единый стальной корпус с внутренними углублениями для циркуляции теплоносителя. Мощность такого устройства зависит от его размеров (от поверхности теплоотдачи и объема теплоносителя).
По материалу радиаторы отопления различаются на стальные, чугунные, биметаллические и алюминиевые , которые имеют свои плюсы и минусы.
Алюминиевые радиаторы имеют высокую теплоотдачу, элегантный дизайн, малый вес и глубину (80-100 мм), но рекомендуются для систем с нейтральным теплоносителем, поскольку они подвержены внутренней коррозии из-за контакта с агрессивными жидкостями и металлами, а также склонны к «завоздушиванию» системы.
Биметаллические радиаторы отопления лояльны к теплоносителю с агрессивными показателями, могут работать при высоком давлении, устойчивы к гидро- и пневмоударам, но отличаются меньшей теплоотдачей и более высокой ценой.
Стальные радиаторы относятся к панельному типу, представляют собой единый корпус, в котором 1, 2 или 3 панели сварены из стальных листов. Из достоинств отметим высокую теплоотдачу, различные типоразмеры, подключение термостатов и адекватную стоимость. Минусы тоже есть – низкое рабочее давление, чувствительность к загрязненному теплоносителю и гидроударам.
Чугунные радиаторы чаще всего используются как дизайнерские батареи стиля ретро.
По межосевому расстоянию радиаторы делятся на группы: радиаторы 200 мм, радиаторы 350 мм , радиаторы 500 мм , радиаторы 600 мм и т.д.
В нашем ассортименте представлена качественная продукция фирм-производителей радиаторов отопления: российские Rifar (Рифар) , отечественные Royal Thermo (Роял Термо) , китайские Rommer (Роммер) , итальянские Global (Глобал) , немецкие Kermi (Керми) и Buderus, польские Purmo (Пурмо) и т.д.
Подготовить расчет количества секций радиаторов, выбрать лучшие радиаторы отопления и купить их по низким ценам вам помогут наши технические специалисты.

Расчет радиаторов отопления по объему помещения. Третий способ: по площади комнаты

Для этого способа нужно посчитать площадь комнаты. Измерьте длину и ширину комнаты и перемножьте эти значения. Далее можно воспользоваться калькулятором на одном из многочисленных сайтов, посвященных подбору отопительного оборудования. Нужно ввести площадь комнаты, выбрать теплоотдачу одной секции выбранного радиатора, которую можно посмотреть в описании технических характеристик той или иной модели, указать вид подключения.

Расчет на таком калькуляторе будет приблизительным, потому что не будут учтены индивидуальные особенности помещения, реальная, а не «по документам» температура теплоносителя, тепловые потери и т. д.

В техпаспорте все характеристики указаны для максимальной температуры теплоносителя — 90–95 °C. В реальности она не выше 70 °C в многоквартирных домах, и не выше 85 °C — в частных (это максимум, который может дать газовый котел). Так что добавьте 20–30% к числу секций, рассчитанных с учетом теплопотерь.

Чтобы вручную рассчитать количество радиаторов по площади, нужно использовать условную норму: на обогрев 1 м2 — 100 Вт тепловой мощности. В реальности требуется мощность 50–60 Вт, но чтобы учесть все допущения и возможную плохую работу системы отопления, лучше взять показатель в 100 Вт/м2. Если потолки в доме выше 3 м — радиаторы лучше считать по объему комнаты (второй способ).

Для подсчета важно учесть тепловые потери — они показывают количество энергии, которая уходит из помещения. Мощность радиаторов в комнате должна быть выше суммарного значения теплопотерь, чтобы перекрыть их. Посмотрите в таблице ниже коэффициенты теплопотерь и запишите каждый из девяти коэффициентов на листок бумаги — у вас должны получиться девять значений. Например, если у вас двухкамерные стеклопакеты, то коэффициент К1 у вас будет 1.

1 секция радиатора на сколько квадратов. Формула расчета количества секций радиаторов отопления

Существуют два способа:

1. Любительский.
2. По формуле.

Каждый из представленных способов имеет право на жизнь, поэтому рассмотрим подробно оба.

Любительский способ

Его применяют сантехнические мастера, не имеющие профильного образования, но работающие на практике. Он наиболее актуален для стандартных квартир с одинаковой планировкой и высотой потолков до 2,7 метра. Если нет точных расчетов, мастер посчитает количество секций радиатора именно так:

1. Рассчитать площадь комнаты S = Д х Ш;
2. S/2 + 1 – полученный результат это необходимое число секций для обогрева комнаты.

В цифровом выражении для комнаты, длиной 5 метров и шириной 4 метра, это выглядит следующим образом:

• 5 х 4 = 20/2 + 1 = 11 секций.

Приблизительно на каждый квадратный метр площади со стандартными потолками до 2,7 метра необходим источник тепла в 100 Вт. На комнату в 20 квадратов необходимо тепла 2000 Вт или 2КВт. Одно отделение биметаллического радиатора с межосевым расстоянием 50 мм. отдает, согласно документации, мощность порядка 180 Вт.

Этот метод считается неточным, но им пользуются мастера при быстром оценочном подсчете работ или продавцы в магазинах теплотехнического оборудования.

По формуле

Данный способ используется для расчета тепловых потерь помещения и особенно актуален для пространств со сложной формой. Для начала немного теории: идеальным считается помещение, в котором суммарная мощность всех источников тепла равна тепловым потерям. Они подсчитываются не по площади, а по объему обогреваемого пространства.

Формула выглядит так:

Р = 41Вт х V х К1 х К2 х К3 х К4 и т. д., где:

• Р – суммарные тепловые потери;
• 41Вт – достаточный размер необходимого тепла на кубический метр помещения, согласно нормативным актам СНиП;
• V – объем помещения (Длина х Ширина х Высота);
• К1 коэффициент тепловых потерь от оконных проемов, подсчитывается соотношением площади остекления к площади пола. Если площадь остекления равна 10% от площади пола, то коэффициент равен 0,8. Если 20%, то 09, 30% единице и так далее;
• К2 – качество остекления. Обычные деревянные окна, которые продуваются и обмерзают зимой, имеют показания 1,25. Пластиковые окна с двойным стеклопакетом имеют показатель 1, а с тройным энергоэффективным профилем – 0,8;
• К3 – теплоизоляция стен. Низкие изоляционные свойства панельных домов равны 1. Кирпичные дома – 0,83. Энергоэффективные дома с высокой степенью изоляции – 0,75. К строениям с высокими изоляционными показателями относятся каркасные финские дома и современные многоэтажки с дополнительным утеплением стен;
• К4 – величина показателя зависит от климатических особенностей региона. Для северных это – 1,25, для средних – 1, для южных – 0,75;
• К5 – количество внешних углов помещения со стороны улицы. Это значит, если в гостиной только одна наружная стена – К5 равен 1. Один наружный угол – 1,1. Два наружных угла 1,2 и так далее.

Мощность радиатора отопления на квадратный метр. Простые вычисления по площади

Вычислить величину батарей отопления для определенного помещения можно, ориентируясь на его площадь. Это самый простой способ – использовать сантехнические нормы, которые предписывают, что тепловой мощности 100 Вт в час нужно для обогрева 1 кв.м. Надо помнить, что этот метод используется для помещений, у которых потолки стандартной высоты (2,5-2,7 метра), а результат получается несколько завышенным.К тому же он не учитывает таких особенностей, как:

• число окон и тип стеклопакетов на них;
• количество в комнате наружных стен;
• толщина стен здания и из какого материала они состоят;
• тип и толщина использованного утеплителя;
• диапазон температур в данной климатической зоне.

Тепло, которое для обогрева комнаты должны давать радиаторы: площадь следует умножить на тепловую мощность (100 Вт). К примеру, для комнаты в 18 кв.м требуется такая мощность батареи отопления:

18 кв.м х 100 Вт = 1800 Вт

То есть, в час для обогрева 18-ти квадратных метров необходимо 1,8 кВт мощности. Этот результат надо поделить на количество тепла, которое в час выделяет секция отопительного радиатора. Если данные в его паспорте указывают, что это составляет 170 Вт, то следующий этап вычислений выглядит так:

1800 Вт / 170 Вт = 10,59

Это число надо округлить до целого (обычно округляется в большую сторону) – получится 11. То есть, чтобы в комнате температура в отопительный сезон была оптимальной, необходимо установить радиатор отопления с 11-ю секциями.

Такой метод подходит только для вычисления величины батареи в помещениях с центральным отоплением, где температура теплоносителя не выше 70 градусов Цельсия.

Есть и более простой способ, который можно применять для обычных условий квартир панельных домов. В этом приблизительном расчете учитывается, что для обогрева 1,8 кв.м площади нужна одна секция. Другими словами, площадь помещения надо разделить на 1,8. Например, при площади 25 кв.м необходимо 14 частей:

25 кв.м / 1,8 кв.м = 13,89

Но такой метод расчета неприемлем для радиатора пониженной или повышенной мощности (когда средняя отдача одной секции варьируется в пределах от 120 до 200 Вт).

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kakaya-maksimalnaya-teplootdacha-sekciy-radiatorov-otopleniya-alyuminievye-i

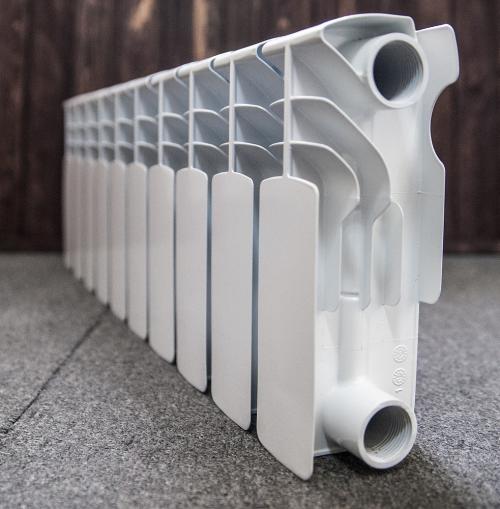

Сколько секций биметаллического радиатора нужно на 1м2. Расчет секций (базовая формула)

Перед непосредственным монтажом батарей нужно произвести расчет тепловой мощности радиаторов. Этот параметр определяется количеством секций. Чем больше секций задействовано в батарее, тем сильнее будет теплоотдача. Разумеется, с ростом числа секций возрастает и стоимость радиатора.

Количество секций не берется с потолка. Этот параметр  рассчитывается по определенным формулам .

Базовая формула расчета  выглядит следующим образом: W = 100 * S / P, где W – число секций (шт), 100 – рекомендуемая мощность для 1 метра квадратного площади (Вт), S – площадь отапливаемого помещения (м2), P – тепловая мощность каждой секции (Вт).

Приведем пример расчета для апартаментов площадью 25 (м2) при условии, что будут монтироваться батареи с тепловой мощностью 175 (Вт) на каждую секцию. W = 100 * 25 / 175 = 2500 / 175 = 14,29 (шт). Округляем значение до 14 секций.

Обратите внимание, для более-менее вместительных помещений, для которых рекомендуется задействовать более 10 секций, крайне желательно использовать не один радиатор, а большее число батарей. Например, в данном случае, когда необходимо задействовать 14 секций, целесообразней всего смонтировать  2 радиатора по 7 секций в каждом .

Касательно оптимального числа секций в радиаторе, если речь идет за батарею под оконным проемом, то ширина радиатора должна занимать 2/3 ширины оконного проема. Примерно говоря, это и будет 7-8 секций биметаллического радиатора.

Почему вышеприведенная формула считается базовой. Расчет актуален только для помещений со стандартной высотой потолка (около 2,5-3 метров). Если производится расчет для помещений с нестандартной высотой потолка, то используется другая формула. О ней написано ниже.
