Если вы устанавливаете батарею отопления в новое помещение или хотите проверить выводы предыдущего раздела, можно произвести расчет количества секций, вычислив необходимую тепловую мощность радиатора.

Расчет по площади

Существуют сантехнические нормы, которые определяют минимальную мощность радиаторов для отопления одного квадратного метра жилой площади. Для средней полосы России эта цифра составляет 100 Вт.

Считаем площадь нашего помещения, перемножая его длину и ширину. После этого умножаем ее на 100 Вт и делим на теплоотдачу одной секции.

Например, рассчитать количество секций биметаллической батареи для небольшой комнаты размером 3х4 метра можно по простой формуле:

K = 3*4*100/200 = 6.

Здесь теплоотдачу секции радиатора мы взяли равной 200 Вт.

Расчет по площади имеет ряд недостатков:

• Достоверные результаты можно получить для помещений с высотой потолков не более 3 м;
• Не учитываются особенности комнаты: количество окон, степень утепления и т. д;
• Результаты справедливы для средней полосы России.

Расчет по объему

Более точную оценку можно получить, проведя расчет с учетом всех трех измерений отапливаемого помещения, т. е. его объема. Алгоритм вычислений здесь примерно такой же, только за основу берутся данные о мощности отопления на 1 м³. Те же самые нормы устанавливают эту величину равной 41 Вт.

Попробуем рассчитать параметры биметаллического радиатора для комнаты той же площади, что и в предыдущем случае, с высотой потолков 2,7 метра:

• Объем помещения V = 3*4*2,7=32,4 м³.
• Мощность батареи P = 32,4*41=1328,4 Вт.
• Количество секций K=1328,4/20 = 6,64.

Мы видим, что согласно объемному методу нужно 7 секций. Поэтому делаем вывод, что расчет биметаллических радиаторов объемным методом дает более точный результат.

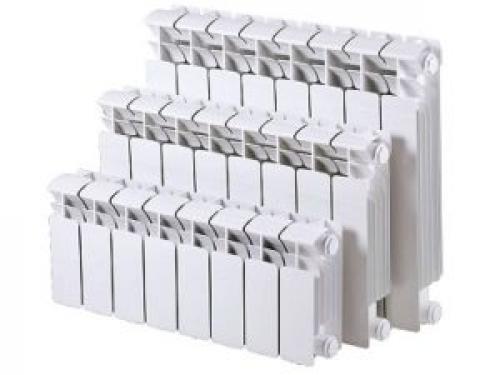

Сколько секций биметаллического радиатора нужно на 1м2. Вычисления по объему

Чтобы определить объем комнаты, придется использовать такие показатели, как высота потолка, ширина и длина. Умножив все параметры и получив объем, его следует умножить на показатель мощности, определенный СНиП в размере 41 Вт.

Например, площадь помещения (ширина х длину) 16 м2, а высота потолка 2.7 м, что дает объем (16х2.7), равный 43 м3.

Для определения мощности радиатора следует объем умножить на показатель мощности:

После этого полученный результат так же делится на мощность одой секции радиатора. Например, она равна 160 Вт, значит, для помещения объемом 43 м3 потребуется 11 секций (1771: 160).

И такой расчет биметаллических радиаторов отопления на квадратный метр так же не будет точным. Чтобы удостовериться, сколько на самом деле потребуется секций в батарее, нужно произвести расчеты по более сложной, но точной формуле, которая учитывает все нюансы, вплоть до температуры воздуха за окном.

Данная формула выглядит следующим образом:

S х 100 х k1 х k2 х k3 х k4 х k5 х k6 * k7 = мощность радиатора, где K, это параметры теплопотерь:

k1 – тип остекления;

k2 – качество утепления стен;

k3 – размер окна;

k4 – температура на улице;

k5 – наружные стены;

k6 – это помещение над комнатой;

k7 – высота потолка.

Если не полениться, и вычислить все эти параметры, то можно получить реальное количество секций биметаллического радиатора на 1 м2.

Сделать подобные расчеты несложно, и даже приблизительный показатель – это лучше, чем покупать батарею на «авось».

Биметаллические радиаторы – это дорогая и качественная продукция, поэтому перед покупкой и установкой следует с должным вниманием ознакомиться не только с такими параметрами, как тепловая мощность и устойчивость к высоким давлениям, но и с их устройством.

У каждого производителя есть свои привлекательные «фишки» для клиентов. Нельзя покупать батареи только ради акций. Качественный расчет тепловой мощности биметаллического радиатора обеспечит комнату теплом на ближайшие 20 — 30 лет, что намного привлекательнее, чем одноразовая скидка.

Максимальное количество секций радиатора. Максимальное количество секций в алюминиевом радиаторе

Радиаторы отопления. Способы подключения радиаторов. Свойства и параметры.

В этой статье Вы узнаете:

Какими бывают радиаторы отопления ?
В чем различие между алюминиевыми радиаторами и биметаллическими?
Какие различия между секционными радиаторами и панельными стальными?
Максимальное количество секций радиатора?
Схемы подключения. Преимущества и недостатки. Проблемы с подключениями.
Системы подключения. Радиаторы с нижним подключением. С однотрубным подключением.
Разбираем мощность радиаторов. Количество секций радиатора. Типы подключения и КПД.
Монтаж радиаторов. Установка радиаторов. Как правильно повесить. Подводные камни.
Климат контроль через термостатические клапаны на радиатор.
Замена старых радиаторов на новые радиаторы.

При виде различных радиаторов разбегаются глаза.

Я Вам помогу быстро разобраться с видами радиаторов и расскажу о способах подключения отдельных видов радиаторов.

Конвекторы и чугунные радиаторы мы рассматривать не будем.

О них Вы можете узнать из этой статьи:

На сегодняшний день самые популярные радиаторы — это секционные радиаторы. Алюминиевые и биметаллические.

Рабочее давление до 16 Bar.

Рабочее давление до 20-40 Bar.

В чем различие между алюминиевыми радиаторами и биметаллическими?

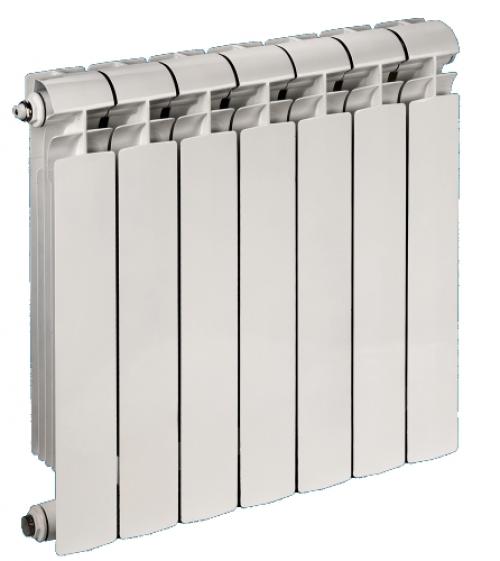

Некоторые биметаллические радиаторы по внешнему виду очень похожи на алюминиевые радиаторы.

Так как в биметаллических радиаторах скрыт стальной трубопровод. покрытый алюминиевой оболочкой.

Биметаллические радиаторы более тяжелые в отличие от алюминиевых радиаторов.

Биметаллические радиаторы стали альтернативой алюминиевых радиаторов. Во-первых, они выдерживают большое давление, во-вторых, основным желанием сделать стальной сердечник в алюминиевом радиаторе, послужила нестойкость алюминиевых радиаторов к разрушению от щелочи в системах центрального отопления.

На втором месте по популярности стоят панельные стальные радиаторы .

Недостаток стальных панельных радиаторов в том, что они рассчитаны на маленькое давление системы отопления. Сталь подвержена коррозии. Такие радиаторы подойдут для частного жилого дома с давлением системы отопления не выше 3 атмосфер (3 Bar).

Толщина стенки таких панельных радиаторов от 1,25 — 2,5мм. Не факт, что они долго продержаться от коррозии. Рабочее давление до 10 Bar. Такие радиаторы стоят дешево.

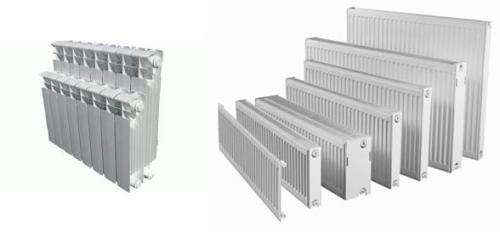

Каковы различия между секционными радиаторами и панельными стальными?

Секционные радиаторы более универсальные. Секционные радиаторы состоят из секций.

Можно сделать секционный радиатор любой длинны. В зависимости от необходимой мощности по тепловым потерям.

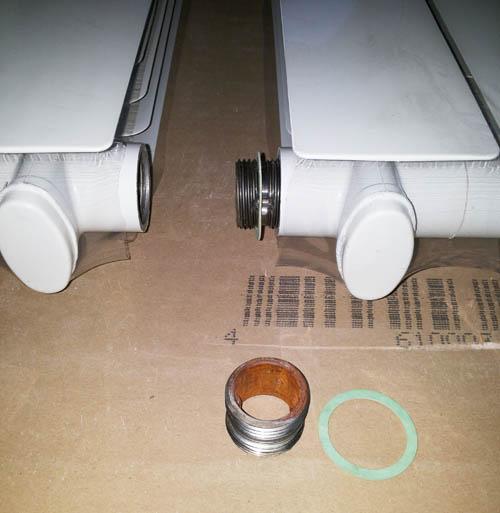

Каждая секция радиатора соединяется специальным ниппелем. Между секциями устанавливается прокладка:

Соединительный ниппель такого радиатора имеет две резьбы разной направленности. Прокладки бывают из различных материалов.

Максимальное количество секций радиатора?

В среднем, максимальное количество секций достигает 14-ти, далее КПД радиатора падает. Имеется в виду, не снижение мощности радиатора. а теплопотери одной секции. То есть, экономически не целесообразно делать большое количество секций радиатора, если есть подозрение, что расход теплоносителя через радиатор будет мал.

О том, как рассчитать расход и теплопотери радиатора, в зависимости от количества секций, описано тут:

Многие пишут в своих статьях, что больше 10 секций устанавливать нет смысла, я же говорю обратное. Смысл есть, теплоотдача от радиатора с большим количеством секций намного больше. Закон теплотехники.

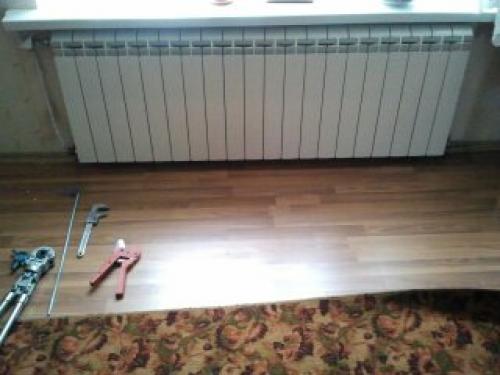

20 секционный радиатор. Пример из жизни! Греет прекрасно!
