Отопление частного дома своими руками. Однотрубные системы

Отопление частного дома своими руками. Однотрубные системы

В однотрубных системах отопления теплоноситель последовательно проходит по всем радиаторам.

Создавая отопление частного дома своими руками, проще всего обустроить однотрубную систему отопления. Она обладает множеством преимуществ, например, экономичностью использования материалов. Здесь мы можем неплохо сэкономить на трубах и добиться доставки тепла в каждое помещение. Однотрубная система отопления предусматривает последовательную доставку теплоносителя в каждую батарею. То есть теплоноситель покидает котел, заходит в одну батарею, потом в другую, потом в третью, и так далее .

Что происходит в последней батарее? Достигнув конца отопительной системы, теплоноситель разворачивается и отправляется обратно в котел по цельной трубе. В чем заключаются основные преимущества подобной схемы?

• Легкость в монтаже – нужно последовательно провести теплоноситель по батареям и вернуть его обратно.
• Минимальный расход материалов – это самая простая и дешевая схема.
• Низкое расположение труб отопления – их можно смонтировать по уровню пола или вовсе опустить под полы (это можно увеличить гидравлическое сопротивление и потребовать применения циркуляционного насоса).

Присутствуют и некоторые недостатки, с которыми приходится мириться:

• ограниченная длина горизонтального участка – не более 30 метров;
• чем дальше от котла, тем холоднее радиаторы.

Впрочем, есть некоторые технические ухищрения, которые позволяют нивелировать эти недостатки. Например, с длиной горизонтальных участков можно справиться установкой циркуляционного насоса. Он же поможет сделать последние радиаторы более теплыми. Компенсировать падение температуры помогут и перемычки-байпасы на каждом из радиаторов. Давайте теперь обсудим отдельные разновидности однотрубных систем.

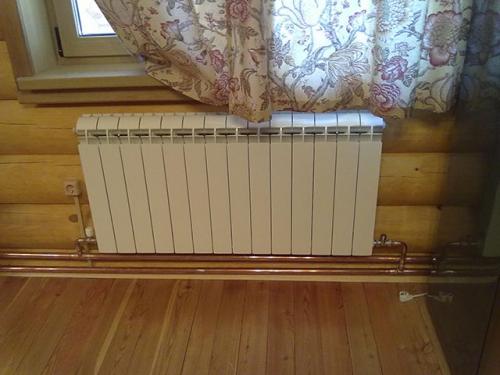

Простая система отопления частного дома. На каком этапе строительства или ремонта надо делать водяное отопление?

Это очень важный вопрос, так как система отопления никогда не должна являться отдельной от всего остального дома или квартиры. Все работы по созданию водяного отопления будут касаться и интерьера дома, и его экстерьера, и других инженерных систем. Поэтому лучше совместить эти мероприятия с ремонтом или строительством. Но все должно начинаться еще задолго до строительства – во время проектирования, в котором должно учитываться следующее:

• Если планируется устанавливать напольный котел и бойлер косвенного нагрева, то без отдельного помещения котельной уже не обойтись и его надо учесть в проекте. Котельная должна удовлетворять определенным требованиям, с ними можно ознакомиться в статье на нашем портале.

Длинные руки дизайеров дотянулись и до котлов, и до бойлеров, и до помещений котельной

• Кроме помещения котельной, еще на этапе проектирования предусматривают положения дымоходов и вентиляции с нужными диаметрами, которые должны тоже соответствовать определенным требованиям.
• На этапе проектирования дома указываются мероприятия по утеплению. Это позволит уже заранее, еще до начала строительства, рассчитать теплопотери дома и на основании этого узнать нужную мощность котла, учитывая еще и потребность в горячей воде. А также очень желательно уже заранее определиться с конкретной моделью отопительного оборудования.
• Еще на стадии проектирования дома определяется расположение магистралей отопления и водоснабжения, положение радиаторов, труб теплого пола и других элементов системы. И также очень желательно уже знать какие именно радиаторы будут применяться, какой именно модели. Это сильно облегчит и дальнейшее строительство, и отделку помещений, и монтаж отопления.

Когда дело доходит уже непосредственно до монтажа системы отопления в строящемся доме, каждый ее элемент должен монтироваться именно тогда, когда это уместнее и выгоднее всего. Приведем примеры:

• Если планируется скрывать магистрали отопления и подводящие трубы радиаторов в стяжке пола и штукатурке, то эти элементы надо монтировать уже после оштукатуривания, но до заливки стяжки.
• Трубы теплого пола, разумеется, укладываются до того, как заливается стяжка пола. Это обычно сопровождается и утеплением экструдированным пенополистиролом, если пол находится на грунте или над неотапливаемыми помещениями.
• Котельное оборудование лучше всего монтировать уже после того, когда в нем уже будут закончены отделочные работы (если они предполагаются). Все трубопроводы, коллекторы, циркуляционные насосы и другие элементы в котельной всегда располагают открыто, а это легко реализовать в отделанном помещении. Гораздо труднее, или даже невозможно, сделать отделку котельной уже после монтажа всего оборудования.

Те же принципы касаются и оборудования отопления квартиры в новостройке. Если речь идет о реконструкции системы отопления, то здесь вариантов может быть очень много. Будет связана реконструкция с капитальным ремонтом или нет? Какие работы будут проводиться при ремонте? И еще масса других вопросов, которые невозможно рассмотреть в рамках одной статьи. Если предполагается открытая прокладка труб водяного отопления, то организовать его можно даже уже после окончательной отделки помещения. Для этого, правда, требуется высокая квалификация монтажников. Современные системы отопления с принудительной циркуляцией теплоносителя предполагают применение труб небольших диаметров: ½ или ¾ дюйма, которые нисколько не портят интерьеры, а медные или нержавеющие даже являются их украшением.

Самое выгодное отопление частного дома. Видео описание

Есть три принципиально разных по устройству типа инфракрасных обогревателей:

рефлекторы, у которых спираль накаливания заключена в колбе из кварцевого стекла;

панельные – в керамической монолитной плите «запаян» ТЭН;

пленочные – с карбоновым напылением на полимерной пленке.

Отопление дома электричеством первого типа тип относится к обогревателям, работающим в коротковолновом диапазоне ИК излучения.

Такие устройства можно использовать как дополнительный обогреватель, но не в качестве базового элемента системы отопления частного дома электричеством.

Недостатки – самый низкий КПД (за счет видимой части излучения), отсутствие точной регулировки температуры и высокая температура корпуса.

Второй тип прибора работает в мягком длинноволновом диапазоне. Максимальная температура керамической панели не превышает 90°C, но на корпусе она еще ниже. Есть два типа управления – механический и электронный термостат. Первый вариант предполагает ручное управления и его точность невысока. С помощью электронных термостатов можно выставлять температуру с точностью до 1°C.

Инфракрасная панель настолько безопасна, что ее можно вешать на деревянные стены Источник centr-tepla.in.ua

Особенность пленочных обогревателей в том, что они нагревают не воздух, а предметы в зоне излучения (а предметы потом воздух). Поэтому их нецелесообразно использовать дома как основную систему отопления. Зная это свойство нагревательных пленок можно использовать их в нужном месте – где человек находится непосредственно в это время, на открытых верандах, гаражах. Включил, и сразу тепло, уходя – выключил, чтобы не греть улицу или гараж в котором никого нет.

Устанавливать пленки в спальне некомфортно: если вы в зоне действия нагревателя – то будет жарко, если не в зоне, то холодно. Оптимальный вариант – использовать их в составе теплого пола – это наиболее комфортно человеку, когда ноги в тепле, а голова в прохладе. Управление работой происходит в автоматическом режиме с помощью пары «датчик температуры-термостат».

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/stati/sistema-otopleniya-chastnogo-doma-vybiraem-energonositel

Электрическое отопление в частном доме своими руками. Процесс сборки электрического отопления квартиры на основе ТЭНа и циркуляционного насоса

Электрический ТЭН на 1,5 кВт или другой мощности устанавливаем в небольшом помещении типа кладовки, технической комнаты или специально выделенного места, куда мало заглядывают посторонние люди, но которое доступно для обслуживания, регулировки и возможного ремонта.

ТЭН приобретаем в магазине. Благодаря своей конструктивной простоте, включая заграничные, он стоит не слишком дорого. При наличии соответствующего металла и навыка в сварочном деле его можно сделать и самому. Лучше его потом покрыть огнеупорной краской.

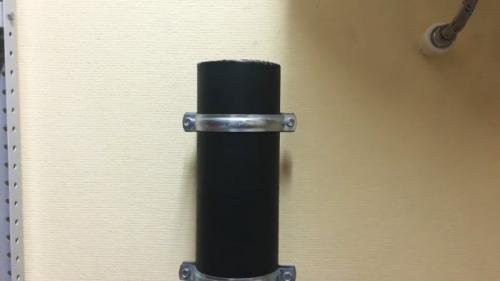

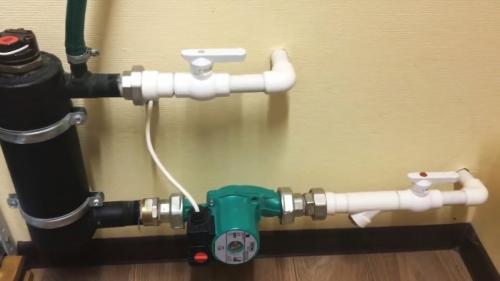

Крепим ТЭН вертикально в двух местах к кирпичной или бетонной стенке с помощью двух хомутов, одну половину которых закрепляем на стене, а другими с помощью болтов производим прочное и надежное стягивание.

Нагревательные элементы ТЭНа подсоединяем к распределительной сети с помощью электрического кабеля вилки и розетки или через систему защиты и аварийного отключения. На ТЭНе есть регулятор температуры теплоносителя, с помощью которого можно дифференцировано управлять микроклиматом в помещении.

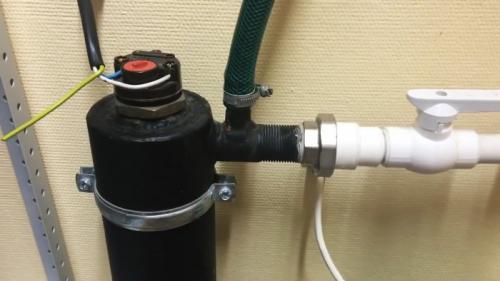

К нижнему отверстию ТЭНа (обратке) привариваем сгон и через металлическую и пластиковую арматуру подсоединяем циркуляционный насос, перед которым врезаем двухходовой вентиль.

Верхний сгон также через такой же вентиль подключаем к нагнетательной ветви отопления дома или квартиры. На нем выполняем еще и отросток для подключения с помощью шланга и хомутов расширительного бачка, который примерно до половины заполняем водой или другим теплоносителем.

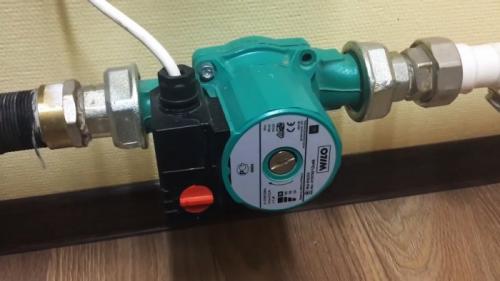

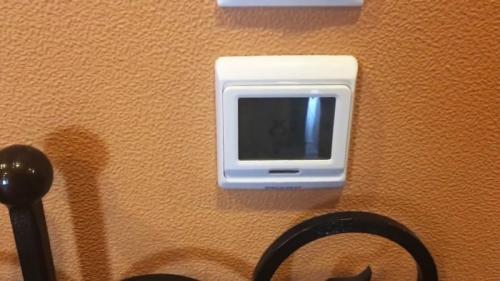

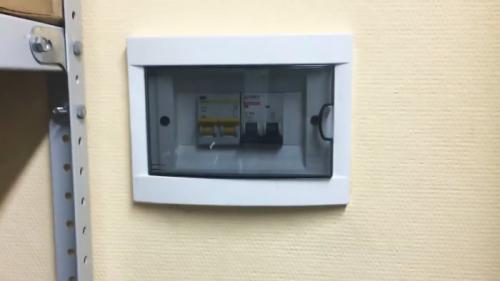

ТЭН и циркуляционный насос включаем на время через автоматы включения. В одной коробке с ними устанавливаем и систему защиты.

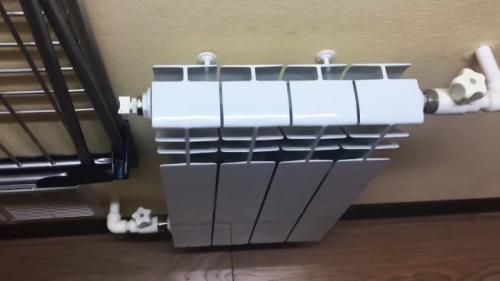

Отдача тепла производится при помощи биметаллических радиаторов, установленных по всей квартире.

Также в квартире, в некоторых комнатах, установлена система инфракрасного теплого пола.

Источник: https://avtonomnaya-gazifikaciya.aystroika.info/novosti/elektricheskoe-otoplenie-v-chastnom-dome-plyusy-i-minusy-obogreva-doma-elektrichestvom

Отопление своими руками: пошаговая инструкция. Электрическое

Отопление частного дома при помощи электричества — одно из самых простых в устройстве. Только покупаете конвектора и развешиваете их в ключевых местах. Можно под окнами, можно — под потолком. Обе системы работают. Недостаток этих систем — значительные расходы на поддержание стабильной температуры.

Система состоит из некоторого числа конвекторов, которые в состоянии компенсировать теплопотери. В данном случае, вообще никаких сложностей, кроме электропроводки подходящего сечения и выделения требуемых на обогрев мощностей. В конвекторе есть нагревательный элемент, через который движется поток воздуха. Проходя вдоль нагретого элемента, воздух разогревается, разнося тепло по помещению.

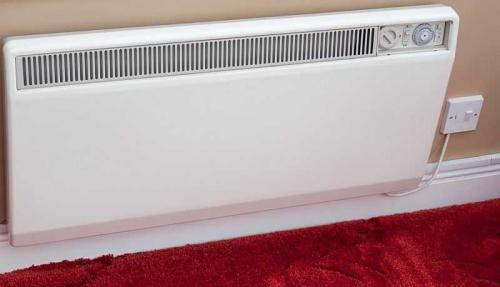

Такие конвектора ставят в частных домах

Движение воздуха в конвекторе организуется двумя способами: при помощи вентилятора или без него, за счет естественных процессов. Более эффективный обогрев с принудительным движением воздуха. Но такая мощность нужна далеко не всегда (да и вентиляторы создают шумы), потому многие модели имеют два режима работы — с вентилятором и без.

Такой тип отопления вполне комфортен — современные конвектора могут поддерживать заданную температуру с точностью до двух градусов. Их работой руководит автоматика, которая включает и выключает их по мере необходимости. При наличии электропитания никакого обслуживания они не требуют.

Недостаток — активная конвекция (движение воздуха) переносит большое количество пыли. Второй минус — пересушивание воздуха, но это недостаток всех систем отопления. Если в качестве нагревательного элемента используется обычная спираль, она выжигает находящийся в воздух кислород (разогревается до красного свечения). Но такие элементы теперь используются только в самых дешевых небольших напольных моделях. Более серьезное оборудование греет воздух керамическими нагревателями, которые кислород не сжигают (почти).

Как правильно развести отопление в частном доме. Варианты обогрева жилого дома

Общеизвестный и самый распространенный способ отопить собственный дом или квартиру – сделать водяную систему. Принцип действия: теплоноситель нагревается котлом либо другим источником, затем по трубам передается отопительным приборам – радиаторам, теплым полам (сокращенно – ТП) или плинтусным обогревателям.

Примечание. Водяное отопление используется в 99% многоквартирных домов и административных зданий. Практикуется 2 способа подачи теплоносителя – из централизованной городской сети либо от индивидуальной котельной, обслуживающей конкретное сооружение.

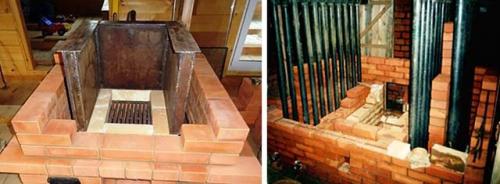

Помещенный внутрь печки теплообменник нагревает воду, направляемую насосом к батареям

Теперь перечислим альтернативные варианты обогрева:

1. Печной. Устанавливается металлическая буржуйка или строится полноценная кирпичная печь. При желании в топку либо дымовые каналы печки встраивается водяной контур (показан выше на фото).
2. Чисто электрической — конвекторы, инфракрасные и масляные обогреватели, спиральные тепловентиляторы. Более современный способ – устройство греющих полов с применением резистивных кабелей либо полимерной пленки. Последнюю называют инфракрасной, карбоновой.
3. Воздушный. Источник тепла прогревает очищенный фильтрами уличный воздух, который принудительно нагнетается в комнаты мощным вентилятором. Более простой и дешевый вариант – установка в жилых помещениях газовых конвекторов.
4. Комбинированный — печь на дровах + электрообогреватели любого типа.

Схема обогрева ванной комнаты электрическими теплыми полами

Чтобы двигаться дальше, нужно решить, какой вид отопления лучше – выгоднее, эффективнее, удобнее. Мы однозначно рекомендуем выбрать водяную систему. Причины:

• для нагрева воды можно использовать любой энергоноситель либо комбинировать несколько видов топлива, устанавливая 2—3 котла;
• при высоких требованиях к дизайну интерьера трубная разводка монтируется скрытым способом, вместо батарей применяются плинтусные нагреватели или контуры ТП;
• возможность организовать горячее водоснабжение (ГВС) — установить двухконтурный котел либо бойлер косвенного нагрева (в зависимости от количества потребляемой воды);
• к системе можно подключить альтернативные источники энергии – солнечные коллекторы, тепловой насос;
• при необходимости отопление в частном доме делается полностью автономным – трубы прокладываются по самотечной (гравитационной) схеме плюс ставится котельный агрегат, не требующий подключения к электросети;
• система хорошо поддается регулировке, автоматизации и дистанционному управлению через сотовую связь либо интернет.

Единственный недостаток водяных сетей – стоимость монтажа, оборудования и запорно-регулирующей арматуры. Закупка и подключение электрических нагревателей обойдется дешевле, но ограничение в плане выбора топлива приведет к увеличению эксплуатационных расходов.

Строительство кирпичной печи – мероприятие дорогостоящее и трудоемкое. Доступная по цене железная буржуйка обогреет 2—3 смежных комнаты, потому сгодится лишь для дачи или бытовки.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/kak-samomu-provesti-otoplenie-iz-plastikovyh-trub-odnotrubnaya

Водяное отопление в частном доме своими руками. Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет! Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

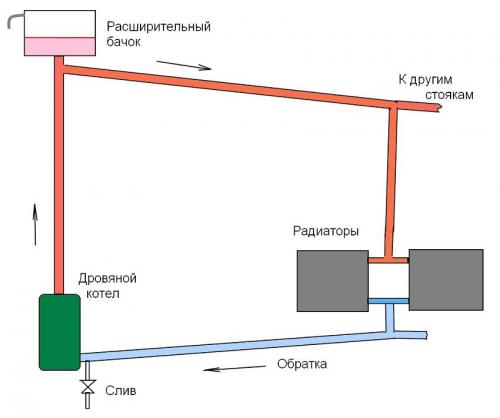

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

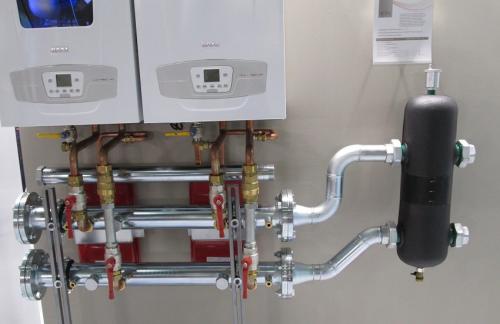

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет! Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Отопление в частном доме своими руками из полипропилена. Как сделать отопление полипропиленовыми трубами в частном доме

Трубы из полипропилена получили популярность ввиду небольшой цене и качеству. Низкая теплопроводимость сохранит температуру теплоносителя. Невысокий эквивалент шероховатости стенок трубопровода не понижает скорость потока. Чтобы знать, как сделать отопление в частном доме из полипропиленовых труб своими руками, необходимо ознакомиться с основными рекомендациями.

Отопление дома с помощью полипропиленовых труб

Полипропиленовые трубы эффективно используют для установки разнообразных инженерных систем на протяжении долгих лет. На данный момент такой тип коммуникаций в полной мере вытеснил стандартный вариант монтажа систем с применением труб из металла.

Подобное обусловливается их эксплуатационными параметрами и низкой ценой. Если 10 лет назад такие трубы использовали в муниципальных строениях, то теперь их регулярно применяют в частных домах (одноэтажных или двухэтажных).

Плюсы и минусы

Главные достоинства труб из полипропилена:

• Экономичность. В виду простоты технологического процесса, дешевизне применяемого сырья трубы дешевле изделий из металла.
• Простота установки. Имея специнструмент — монтажный паяльник и элементарные навыки его применения, установка системы отопления из полипропилена своими руками будет несложной даже для неопытного человека.
• Продолжительные сроки применения. Полипропилен не подвергается химвоздействиям, агрессивным внешним факторам и температурному воздействию. Исключено формирование отложений и накипи в проводнике.
• Шумоизоляция и теплоизоляция. Применяя трубы из пропилена в собственном доме, возможно забыть о шуме теплоносителя.
• Повышенная упругость. Данный параметр в частности актуален в частных домах, где велика вероятность «разморозки» системы отопления в сильный мороз. Полипропиленовый трубопровод исключит повреждения при замерзании теплоносителя, что не спасет от поломки радиаторов, которые используются для обогрева.

Недостатки у труб из полипропилена почти отсутствуют, они связаны с человеческим фактором: покупать изделия требуется у надежных поставщиков и при использовании соблюдать рекомендуемую температуру.

Важно! Такой материал восприимчив к механическому воздействию и использование продукции из полипропилена в помещениях с большой вероятностью повреждений не рекомендовано, а иногда и опасно.

Классификация

Существующие нормы ГОСТ устанавливают классификацию, отталкиваясь от которой данный материал возможно использовать в конкретных условиях. Изделия из полипропилена делят на несколько категорий:

• 1 (системы горячей воды до 60 градусов);
• 2 (системы горячей воды до 70 градусов);
• 4 (обогрев пола и радиаторов до 70 градусов);
• 5 (радиаторы до 90 градусов).

К примеру, если нужно сделать низкотемпературную отопительную систему, то по маркировке на наружном покрытии труб возможно определить необходимый материал. Предполагая установить отопление из полипропилена в помещении самостоятельно, основной материал выбирает мастер с учетом:

• запланированных характеристик эксплуатации;
• способа нагревания теплоносителя;
• используемой регулировочной системы.

Необходимо рассчитать сроки использования устанавливаемой системы отопления, применяя показатели:

• верхние параметры Траб и Pраб;
• толщина стенок трубы;
• внешний диаметр;
• степень безопасности;
• длительность отопительного сезона.

Важно! Обозначения полипропиленовых труб указывают параметры эксплуатации. Учитывая данную маркировку, без труда подбирается материал под соответствующую конфигурацию системы отопления.

Как провести отопление самостоятельно

Прокладка отопительных магистралей не вызовет сложностей, поэтому необходимо поэтапно рассмотреть саму процедуру пайки. Кроме того, когда варка труб из полипропилена разных видов одинакова, подготовка к такому процессу у армированных алюминием обладает определенными нюансами.

Схемы разводки

Требуется правильно выбрать схему разводки отопления в частном доме из полипропиленовых труб своими руками. В небольших домах используется вариант с естественной циркуляцией. Для больших построек применяют двухтрубную систему разводки с принудительной циркуляцией.

Однотрубная система отопления схема закрытого типа

Считается наиболее простым способом обустройства системы отопления. Согласно такому методу разводки каждый установленный вдали от отопительного устройства радиатор нагревается до более низких температурных показателей в сравнении с установленными раньше.

Такая методика позволяет уменьшить расходование материалов на монтаж системы отопления. Эффективность обогрева низкая, поскольку температурное распределение будет неравномерным. В связи с этим от однотрубной схемы рекомендовано отказаться.

Коллекторная схема

На монтаж отопительной системы по подобной схеме понадобится затратить большее количество материалов, но основные параметры эксплуатации станут намного выше.

Распределение тепла по жилищу осуществляется крайне равномерно.
