Как заполнить водой систему отопления двухконтурного котла. Закрытые системы

Это системы, в которых жидкость не контактирует с воздухом вне системы. Имеют насос для принудительной циркуляции воды и расширительный бачок с мембраной. Более подробно о системе отопления с насосной циркуляцией мы уже писали здесь. Бачок представляет собой герметичную ёмкость, которая внутри разделяется на две части резиновой мембраной. В нижней его части находится теплоноситель, а в верхней – воздух под давлением в полторы атмосферы. Он давит на мембрану, в результате чего в системе устанавливается постоянное давление в 1,5 атм.

Расскажем, как заполнить закрытую систему отопления без ошибок. Лучше, чтобы работу выполняли два человека. Один будет заливать воду, а второй – следить за спуском воздуха из труб. Но если такой возможности нет, можно просто включить воду под небольшим напором. Трубы в этой системе имеют небольшой уклон вверх от котла, до верхней точки. В этой точке устанавливают клапан, через который выводится воздух.

Перед тем, как заполнить водой закрытую систему отопления, клапан следует открыть и подставить под него таз.

Далее трубы должны иметь небольшой уклон вниз, до нижней точки. В этом месте устанавливают кран для удаления воды из системы. Здесь же есть патрубок для закачки в неё воды (обычно располагается чуть ниже котла). Он оснащён обратным клапаном, который позволяет воде поступать внутрь, но препятствует её вытеканию наружу. Если к патрубку подведена водопроводная труба с краном, следует просто его открыть. Если такой подводки нет, подойдёт другой способ, как заполнить систему отопления: с помощью гибкого шланга. Его нужно подсоединить к водопроводной системе (например, к обычному крану в кухне) и к патрубку. Давление в системе водоснабжения должно быть чуть больше давления отопительной системы.

Когда трубы и радиаторы отопления заполнятся теплоносителем, а из клапана в верхней части системы начнёт стекать вода, его стоит перекрыть. Затем нужно спустить воздух из батарей (кранами Маевского). Воду перекрывают, когда после полного спуска воздуха её давление на манометре, встроенном в котёл, достигнет полутора атмосфер (или больше, если паспортом котла предусматривается большее давление в системе).

В двухконтурных котлах имеется в наличии модуль подпитки водой отопительной системы. Он содержит кран для закачки воды. Поэтому не будет проблем с тем, как заполнить систему отопления двухконтурного котла, ибо сделать это легко. Достаточно открыть кран (внизу котла). Через него произойдёт заполнение водой системы отопления дома. Хотя современные котлы и оборудованы системами автоматического сброса воздуха, они не устраняют весь воздух из системы. Поэтому установка клапана в верхней её точке обязательна.

При запуске газового котла проделывают ещё одну важную процедуру. Снимают с котла лицевую крышку, находят цилиндрический циркуляционный насос подкачки, у которого посредине есть съёмная крышка. Включают котёл, устанавливают на нём рабочую температуру. В насосе начинается бульканье из-за наличия воздуха. Его нужно устранить. Для этого слегка (не полностью) откручивают крышку с помощью отвёртки, пока изнутри не начнёт прокапывать вода. Как только это случилось, закручивают её назад. Ждут 2-3 минуты и повторяют процедуру ещё пару раз. Когда работа прибора станет тихой, включится электроподжиг. Котёл начнёт подавать тепло в рабочем режиме. Ещё раз смотрят на давление в системе, и если надо, ненадолго открывают кран подпитки.

На этом завершается заполнение водой закрытой системы отопления, и остаётся произвести её дополнительную отладку. Она заключается в том, что с помощью регулирующих клапанов на патрубках радиаторов можно немного прикрутить подачу тепла на батареи, которые расположены недалеко от котла, и увеличить его подачу на дальние радиаторы. Теперь не возникнет заминки с тем, как правильно заполнить закрытую систему отопления водой, и можно сделать эту работу самостоятельно быстро и качественно.

Как заполнить систему отопления открытого типа. Заполнение системы

Как заполнить систему отопления открытого типа. Заполнение системы

После того как вы определились, чем лучше отапливать дом, и закупили необходимое количество теплоносителя, можно приступать к заполнению и запуску отопительной системы. Процедура зависит от того, какой именно тип циркуляции будет использоваться. Существует два варианта:

  • открытая система — теплоноситель циркулирует естественным образом за счет разницы в плотности горячей и холодной жидкости. Встречается она редко, поскольку отопить таким способом можно только небольшое жилище, да и то — не всегда эффективно,
  • система закрытого типа — циркуляция теплоносителя осуществляется принудительно, для этого устанавливается специальный насос. Такой подход гораздо более популярен, поскольку благодаря ему можно не ограничивать количество контуров и радиаторов.

Первоначальная заливка или добавление теплоносителя в систему открытого типа осуществляется довольно просто — жидкость заливается через расширительный бак с помощью обычного ведра или любой другой емкости. Затем следует запустить котел — и все готово.

С закрытой системой дело обстоит немного сложнее. Залить воду можно несколькими способами, но проще всего сделать это, подсоединив котел прямо к трубе холодного водоснабжения. Если в качестве теплоносителя будет использоваться дистиллированная жидкость, то нужно подсоединить ко входному патрубку котла насос, шланг которого следует опустить в емкость с подготовленной водой. Далее необходимо по порядку осуществить несколько действий.

  1. Слейте старый теплоноситель из системы отопления. Для этого нужно открыть сливной кран, который располагается в нижней части контура. Предварительно убедитесь, что температура теплоносителя не превышает 30 градусов, в противном случае есть риск получить ожоги. Перед тем как начать слив, поставьте под кран большую емкость с отметками об объеме. Это поможет точно узнать, сколько новой жидкости необходимо будет залить.
  2. После того как весь теплоноситель слит, необходимо наполнить контур воздухом. Для этого используется специальный элемент — кран Маевского. Его нужно открыть.Как заполнить систему отопления открытого типа. Заполнение системы

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/kak-zalit-antifriz-v-sistemu-otopleniya-otkrytogo-tipa-vidy-individualnyh-sistem-otopleniya

Подкачка воды в систему отопления. Подпитка открытой системы отопления

Сигнализатором уменьшения объема теплоносителя в открытой системе служит расширительный бак усовершенствованной конструкции, располагаемый в самой верхней точке «магистрали». Подпитка гравитационной системы отопления частного дома осуществляется при уменьшении уровня жидкости в баке. Свидетельствовать о последнем будет полное отсутствие напора в специальной контрольной трубе. Выход сигнальной трубы удобно устанавливать на кухне либо в ванной.

Чтобы предотвратить постоянный расход жидкости, должна быть предусмотрена запорная арматура. Если при контрольном открытии крана вода не течет, это верный признак того, что систему пора дополнить.

Так может выглядеть схема подпитки открытой системы отопления в частном доме

Узел подпитки для гравитационной отопительной системы должен состоять из таких элементов:

  • шаровой кран (подача водопроводной воды в систему отопления);
  • фильтр (очистка жидкости от примесей);
  • обратный клапан (делает невозможным движение воды из отопительного контура в контур водоснабжения).

Горячая вода из системы отопления ни в коем случае не должна попадать в трубы холодного водоснабжения. Это может не только негативно сказаться на работе отопительной установки, но привести к ухудшению качества питьевой воды. Из-за чего теплоноситель может начать двигаться в обратном направлении? Главная причина – недостаточное давление в подающей магистрали. Возможен также эксплуатационный фактор: когда запирающий вентиль уже попросту «не держит».

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/kak-zalit-teplonositel-v-zakrytuyu-sistemu-otopleniya-osobennosti-zapolneniya-sistemy

Как заполнить систему отопления двухконтурного котла антифризом. Первый шаг наполнения системы - подключение шланга

Если уже есть действующая система водоснабжения, то заполнение системы отопления идет предельно просто. Берем подходящий шланг, включаем его к крану залива и опорожнения системы (его ставят в котельной). Одного крана для этих целей хватает. Через него можно и слить систему, и заполнить. И второй конец шланга подключаем к разборному крану действующей системы водоснабжения. Открываем оба крана и заполняем систему.

Если же система водоснабжения еще не действует или было принято решение, что отопление будет функционировать на незамерзающем теплоносителе, обязательно потребуется насос. Насос может быть любой, подходящий по параметрам.

На что стоит обратить внимание при заполнения системы отопления насосом? Подающий патрубок насоса должен быть расположен с противоположной стороны от забора. С таким насосом работать удобней, чем с насосом, у которого подача и забор находятся на одной стороне. Заполнять систему можно будет даже из емкости незамерзающего теплоносителя.

Может возникнуть ситуация, что подходящего насоса не окажется, а покупать его не хочется. Из этого положения тоже есть выход. В этом случае прямой путь на чердак или на крышу со шлангом и воронкой. Это не шутка. Действительно бывают случаи, когда нет электричества или нет насоса, а систему заполнять надо. Нужно взять шланг длиной около 10-15 метров, залезть как можно выше (в идеале на конек дома) и оттуда через воронку заполнять систему. Если разница между низом системы и заливной воронкой будет порядка 7-8 метров, то давление внизу, в месте установки насоса, будет 0,7-0,8 бара. Этого давления вполне достаточно для функционирования системы.

Итак, к шлангу мы подключили, включаем насос и начинаем.

Как залить воду в систему отопления с насосом. Как залить воду в закрытую систему отопления

Подготовка

Вне зависимости от того, проводится ли запуск новой, только смонтированной системы, или контур был сброшен для ремонта или замены теплоносителя, инженерная сеть перед заполнением должна пройти определенную подготовку:

  • Слив. Перед тем, как залить в систему новый теплоноситель, старый нужно полностью слить. Для этого отключают котел и ждут снижения температуры воды до комнатной. Далее, открыв сливной вентиль внизу отопительного контура, сливают всю жидкость: ее нужно собрать в специальные емкости для последующей утилизации. Дождавшись полного опорожнения системы, открывают кран Маевского в верхней ее точке – это позволит давлению в трубах стабилизироваться.

Как залить воду в систему отопления с насосом. Как залить воду в закрытую систему отопления

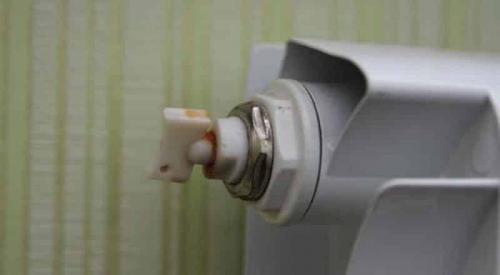

Кран Маевского

  • Промывка. Необходима для того, чтобы удалить изнутри контура весь мусор – стружку, окалину, известковый налет и т.п. Делается это при помощи подключенного к сети насоса, осуществляющего нагнетание промывочного раствора внутри. Зачастую необходимо несколько циклов, пока вода не будет выходить полностью чистой. Воду для последней промывки обогащают нейтрализаторами, для удаления добавок в первых порциях.

Как залить воду в систему отопления с насосом. Как залить воду в закрытую систему отопления

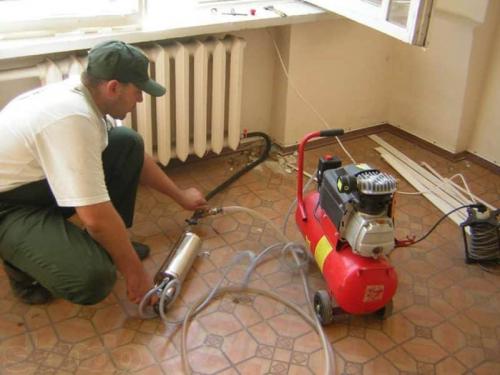

Промывка системы отопления

  • Прессовка. Она позволяет протестировать перед заливкой теплоносителя, насколько все стыки и соединения системы герметичны. Для этого создают избыточное давление внутри контура, нагнетая воздух или используя теплоноситель. Чтобы осуществить проверку, потребуется механический (электрический) насос. Также есть вариант с подключением водоснабжения, однако провести процедуру такого рода намного сложнее. Перед коммутацией насоса на входной патрубок системы нужно тщательно осмотреть все стыки и соединительные узлы. Если никакие дефекты обнаружены не были, внутри контура создают избыточное давление (нужно превысить норму в 1,5 раза).

Как залить воду в систему отопления с насосом. Как залить воду в закрытую систему отопления

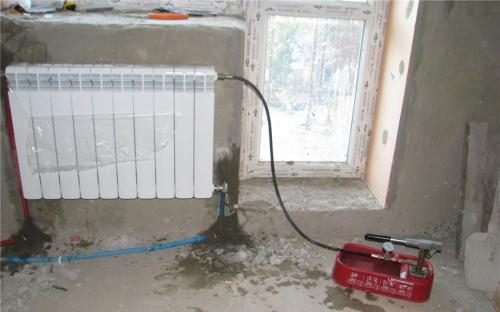

Ручной опрессовочный насос

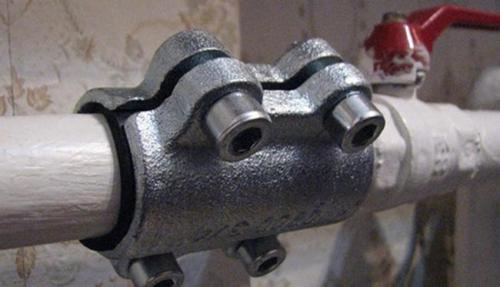

  • Устранение протечек. Все обнаруженные во время прессовки места протеканий необходимо устранить. Если изъян находится на стыке, то его перепаковывают, устанавливая новый уплотнитель. Протечки посредине трубы решаются заменой поврежденного участка.

Как залить воду в систему отопления с насосом. Как залить воду в закрытую систему отопления

Перед заливкой воды в систему отопления, необходимо устранить все протечки

  • Проверка комплектации. Закрытая система отопления перед заполнением водой должна быть проверена на наличие необходимой защитной аппаратуры. Речь прежде всего идет о кранах Маевского, байпасах, термометрах и манометрах. Если какой-то из этих элементов отсутствует, это скорее всего вызовет проблемы в работе отопления.

Расчет объема теплоносителя

В тех случаях, когда в качестве теплоносителя используется вода не из трубопровода, важно точно знать, какой объем жидкости необходим.

Определить это можно следующими способами:

  1. При сбросе системы измерить сливаемую жидкость с помощью счетчика или специальной емкости известного объема. Тот же метод можно применить во время промывки и прессовки контура.
  1. Отдельно суммировать объем входящих в состав системы элементов. Параметры котла, батарей и расширительного бачка указаны в паспортной документации к этим изделиям, а объем трубопровода определяется с помощью специальных таблиц из справочника по сантехнике.

    Объем теплоносителя в одном метре трубы

Заполнение закрытой системы отопления

Заготовив нужное количество теплоносителя, можно начать заполнения заранее промытой и испытанной системы. Удобнее всего это делать с помощью вибрационного насоса.

Учитывая особенную важность этой процедуры, при ее проведении потребуется аккуратность:

  1. В последний раз проверяют все стыки на предмет дефектов и протечек.
  1. Перекрывают запорную арматуру, через которую осуществляется отведение теплоносителя из отопительного контура. Делается это во избежание ненужных потерь жидкости.
  1. Тестируют, исправны ли воздушные клапаны. Если окажется, что их уровень работоспособности недостаточный, рекомендуется полностью открыть кран Маевского на время всей процедуры заполнения. Также можно оставить в открытом положении кран в верхнем участке сети, что значительно убыстрит выход накопившегося в трубах воздуха.

Как залить воду в систему отопления с насосом. Как залить воду в закрытую систему отопления

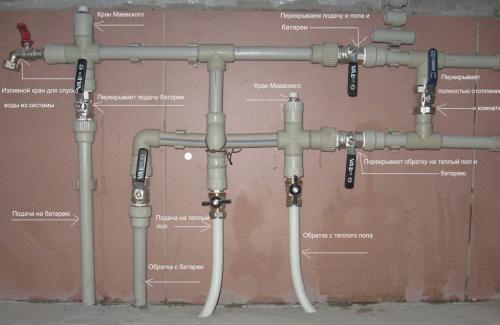

Элементы системы отопления

  1. Начинают заливать воду через соседствующие с котлом патрубки. При этом жидкость желательно подавать как можно медленнее: в таком случае внутренний воздух сможет беспрепятственно отводиться через открытую арматуру. Спешка на этой стадии обычно приводит к образованию пробок. Во избежание гидроударов кран на патрубке, через который подается вода, нужно открыть не более, чем на половину.
  1. По ходу заполнения контура все краны и клапаны, из которых начинает брызгать жидкость, перекрывают: перед началом процесса возле каждого из них желательно поставить пустой таз или ведро. По этой причине вода заготавливается с определенным запасом, с учетом возможных потерь.

Как заполнить систему отопления двухконтурного котла BAXI. Газовый настенный котел BAXI Fourtech (Руководство для пользователя - инструкция)

Руководство для пользователя (инструкция по эксплуатации настенного газового котла Бакси BAXI).
1. Подготовка к установке
2. Подготовка к первому пуску
3. Пуск газового котла
4. Регулирование комнатной температуры и температуры горячей санитарной воды
5. Описание кнопки (Лето – Зима – Только отопление – Выключено)
6. Заполнение системы
7. Выключение газового котла
8. Перевод газового котла на другой тип газа
9. Выключение на длительный период. Защита от замерзания (контур отопления)
10. Система безопасности: индикаторы и срабатывание
11. Указания по уходу
Руководство по монтажу и обслуживанию (ремонту пусконаладке) газового газового котла.
12. Общие сведения
13. Проверки перед установкой газового котла
14. Установка газового котла
15. Габариты газового котла
16. Установка дымохода и воздуховода
17. Подключение к электропитанию
18. Подсоединение комнатного термостата
19. Перевод газового котла на другой тип газа и настройки давления
20. Вывод параметров электронной платы на дисплей газового котла
21. Установка параметров
22. Устройства регулирования и предохранительные устройства
23. Расположение электрода зажигания и электрода-датчика пламени
24. Контроль отходящих газов
25. Характеристики расход/напор
26. Присоединение датчика уличной температуры
27. Присоединение внешнего бойлера
28. Ежегодное техническое обслуживание
29. Чистка фильтра холодной воды
30. Чистка известкового налета в контуре ГВС
31. Демонтаж вторичного теплообменника
32. Функциональные схемы
33. Схемы электрических соединений
34. Выписка из норм и правил EC для газовых котлов
35. Технические данные
1. Подготовка к установке
Котел предназначен для нагрева воды не выше температуры кипения при атмосферном давлении. Он подключается к системе отопления и к системе приготовления горячей воды в соответствии с его характеристиками и мощностью. Котел должен устанавливаться квалифицированным специалистом.
До установки газового котла необходимо:
а) Проверить, что котел настроен на работу с данным типом газа. Данная информация приведена на упаковке и на заводской табличке (шильдике) газового котла.
б) Убедиться, что в дымоходе имеется достаточная тяга, отсутствуют сужения, и нет поступления посторонних продуктов сгорания, за исключением тех случаев, когда дымоход специально спроектирован для обслуживания нескольких устройств.
в) При присоединении дымоотводящего патрубка к уже имеющемуся дымоходу проверить, что дымоход полностью очищен, т.к. при работе газового котла частицы сажи могут оторваться от стенок дымохода и закрыть выход продуктов сгорания, создав тем самым опасную ситуацию.

Как правильно заполнить систему отопления в частном доме. Виды теплоносителей и требования, предъявляемые к ним

В автономных системах отопления для частного дома применяются жидкие теплоносители следующего типа:

  • Вода .

Это наиболее распространенный вид теплоносителя, обладающий следующим рядом преимуществ:

  1. Минимальная цена.
  2. Доступность.
  3. Максимальная теплоемкость (способность передавать тепло).
  4. Низкая вязкость, а, значит, наименьшая нагрузка на циркуляционный насос.
  5. Невысокая коррозионная активность – только при наличии растворенного кислорода.
  6. Экологическая чистота.
  7. Небольшой коэффициент расширения – не более 0,03%.
Вода – наиболее распространенный и доступный теплоноситель для большинства систем отопления Источник eurosantehnik.ru

Недостатки применения воды в качестве теплоносителя проявляются в коррозионной активности на незащищенных стальных частях системы, а также высокой температуре кристаллизации. Поэтому если дом в холодное время оставляется на достаточное для охлаждения помещений до 00С, то воду потребуется слить. В противном случае под силой расширения замерзающая вода разорвет трубы, батареи и теплообменник.

  • Тосол .

Представляет собой антифриз для радиаторов автомобилей, эксплуатируемых в мороз. В последнее время им предпочитают заполнять автономные системы отопления только закрытого типа – ввиду высокой токсичности паров не применяется для открытых схем. Маркируется цифрами – 65, 40 или 30 – что означает, отметку замерзания жидкости при температуре ниже нуля.

Характеризуется следующим рядом особенностей:

  1. Средняя рыночная цена.
  2. Показатель теплоемкости средний, но ниже, чем у воды.
  3. Высокая вязкость – что характеризует большую нагрузку на насос.
  4. Практически полное отсутствие коррозионной активности.
  5. Токсичность – из-за входящего в состав этиленгликоля.
  6. Коэффициент расширения – до 0,05% – почти в 2 раза выше, чем у воды.
Тосол содержит вредный этиленгликоль, поэтому применять его допускается только в закрытых системах Источник otoplenie-gid.ru

В отличие от воды тосол не вызывает коррозии, однако это далеко не всегда хорошо. Так, например, если отопительный контур разгерметизируется, жидкость начет протекать, в то время как вода и прочие коррозионные жидкости быстро «залечат» места утечки образованием ржавчины.

  • Пропиленгликоль .

Главные эксплуатационные особенности:

  1. Низкая теплоемкость. В чистом виде почти в 2 раза ниже, чем у воды. Однако при разбавлении с водой показатель возрастает до приемлемого.
  2. Высокая вязкость, что создает дополнительную нагрузку на насосное оборудование.
  3. Коэффициент расширения – не более 0,05%.
  4. Безвредность.
  5. Отсутствие коррозионной активности благодаря присадкам.

Хотя пропиленгликоль самый дорогой в рассматриваемом списке антифризов, популярность его высока благодаря абсолютной безвредности. В очищенном виде он добавляется и в косметические средства, и в кондитерские изделия.

Пропиленгликоль – лучший вариант антифриза для системы отопления частного дома Источник santehexpress.ru
  • Рассол .

Средство представляет собой раствор простых солей – обычной поваренной, хлористого кальция и некоторых других. Применяется как бюджетная альтернатива – для заполнения системы отопления в частном доме вместо воды. Температура замерзания рассола тем ниже, чем больше концентрация солей.

Особенности эксплуатации:

  1. Наименьшая стоимость – по цене количества применяемых солей.
  2. Достаточная теплоемкость – на 2/3 показателя для воды.
  3. Минимальная вязкость.
  4. Коэффициент расширения – 0,03%.
  5. Отсутствие токсичности.

Главные недостатки проявляются в виде низкой подвижности жидкости при большой концентрации солей и высокой коррозионной активности на стенки металлических элементов системы.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/kak-zalit-antifriz-v-sistemu-otopleniya-s-nasosom-i-bez-zapolnenie-zakrytoy-otopitelnoy

Как заполнить систему отопления двухконтурного котла Навьен. Газовый котел Навьен — инструкция по безопасному использованию и уходу

Как заполнить систему отопления двухконтурного котла Навьен. Газовый котел Навьен — инструкция по безопасному использованию и уходу

Отопительные установки с корейскими «корнями», Навьен, часто используются как в частных загородных домах, так и в квартирах.

Чем обусловлена такая популярность, какие конструктивные особенности имеет оборудование и с какими трудностями может столкнуться потребитель, приобретающий газовый котёл Навьен.

Инструкция по безопасному использованию (эксплуатации), выбор модели и правильный уход. Обо всём расскажем далее.

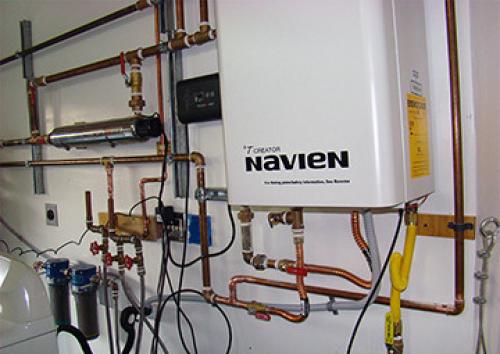

Особенности газового котла Navien

Navien выпускает приборы различной мощности, предназначенные для обеспечения отоплением газифицированных домов. Однако технические особенности моделей позволяют переводить их на автономную подачу газа, то есть подключать к баллонам.

Широкий модельный ряд позволяет подобрать модель под любые запросы и возможности.

Есть котлы:
  • настенные и напольные;
  • одноконтурные и с подачей горячей воды;
  • с атмосферной и закрытой камерой сгорания;
  • с разным размером выхода под отопление (три варианта: 20, 25, 32);
  • с различным диаметром дымохода;
  • и конечно, модели отличаются по мощности и габаритам.

Производитель не пренебрёг и дизайном.

Устройства имеют элегантный внешний вид, хорошо вписываются в кухонный или любой другой интерьер.

Системы безопасности, которыми снабжаются котлы Навьен:

  • Модулированный турбонаддув.
  • Защита от перемерзания теплоносителя.
  • Специальный чип (SMPS) защищает от 30%-ных скачков напряжения.
  • Пульт управления с датчиком температуры, позволяющий поддерживать t постоянной и подстраивать работу котла под особые обстоятельства.

Модулированный турбонаддув. В основе системы – взаимодействие вентилятора, подающего воздух для горения, и датчика давления (APS).

Интенсивность вращения вентилятора изменяется пропорционально тому, сколько газа поступает в данный момент. Это позволяет экономно расходовать ресурсы и повышать КПД без лишних трат топлива.

Как заполнить систему отопления двухконтурного котла Навьен. Газовый котел Навьен — инструкция по безопасному использованию и уходу К выбору такого оборудования как газовый котел, владельцы относятся серьезно., о фирме производителе, а также о моделях агрегатов, читайте на нашем сайте.

О назначении воздушного клапана для отопления читайте. Принцип действия и конструктивные особенности.

А в этой теме рассмотрим варианты электрического отопления частного дома. Виды электрообогревателей и электрокотлов.

Устройство и основные элементы котла

Важно знать свой котёл, чтобы выполнять простейшие действия по его обслуживанию. Хотя модель от модели может отличаться, в корпусе можно найти основные элементы:

  • камеру сгорания;
  • теплообменник;
  • расширительный бак;
  • газовую горелку;
  • циркуляционный насос;
  • блок управления.

Особое внимание нужно уделить устройству нижней части корпуса, так как здесь производится подключение входов и выходов контуров, и располагаются другие важные детали.

Как заполнить систему отопления двухконтурного котла Навьен. Газовый котел Навьен — инструкция по безопасному использованию и уходу

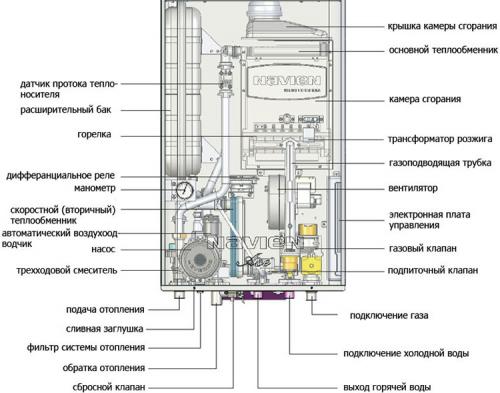

Схема котла Навьен

Ближе к стене есть 4 соединительных патрубка:

  1. Вход подачи.
  2. Вход обратки (с предохранительным клапаном).
  3. Выход горячего водоснабжения.
  4. Холодная вода.

Дальше небольшой патрубок подачи газа.

Перед входом обратки располагается фильтр горячей воды, а ещё ближе — сливная заглушка.

Перед выходом ГВС располагается подпиточный кран, при помощи которого система заполняется водой.

Принцип работы системы от перемерзания. При падении температуры в трубах ниже отметки -10°, автоматически включается насос, который гоняет теплоноситель и не даёт ему замёрзнуть.

Если же продолжается падение температуры, и она доходит до -6°, срабатывает горелка, которая подогреет воду до +21°.

Режимы работы

Как и многие отопительные приборы, котлы Навьен имеют зимний и летний режимы работы. На дисплее кнопка смены режимов обозначается пиктограммой «Снежинка» и «Солнышко».

Как заполнить систему отопления двухконтурного котла Навьен. Газовый котел Навьен — инструкция по безопасному использованию и уходуНажимая эту кнопку повторно, можно менять варианты:

  • Зимний режим задействует отопление и горячее водоснабжение.
  • Летний – это только ГВС для хозяйственных нужд.

Отрегулировать температуру теплоносителя на пульте можно тогда, когда на дисплее загорается значок с радиатором отопления.

В одних моделях для этого нужно нажимать кнопку «Режим отопления», в других поворачивать ручку с данной пиктограммой.

Мигающий значок радиатора означает, что цифры, которые Вы видите, показывают установленную t теплоносителя.

Если же «радиатор» просто горит – отображается действительная температура в отоплении.

Выбрав «радиатор», нужно нажимать клавиши «+» или «-», чтобы увеличить или уменьшить температуру. Через несколько секунд после того, как установлена желаемая температура, значок радиатора перестаёт мигать, и на дисплее появятся данные о том, какая t теплоносителя сейчас, и прибор начнёт постепенно нагревать его (или охлаждать) до выбранной.

Отрегулировать t в отоплении можно в пределах от 40 °С до 80 °С со знаком плюс.

Регулировка температуры подачи горячей воды

Чтобы увеличить или уменьшить t горячей воды, нужно нажать на пульте пиктограмму с краном.

Поворачивая ручку, или регулируя температуру кнопками «плюс» и «минус», можно выставить желаемый уровень подогрева. Делать это советуется не во время принятия душа, а заранее.

Шаг регулировки – 1 °С. Пределы, в которых изменяется t: от +30 до 60 °С.

Меры предосторожности

Помещение, где находится котёл, должно хорошо вентилироваться.
