Для работы любой водяной отопительной системы необходимо обеспечить циркуляцию теплоносителя по трубам. Нагреваясь в котле, горячая вода должна поступать в батареи и радиаторы для передачи тепла в помещения дома. Водяная система отопления с естественной циркуляцией не является исключением.

Схема отопления с естественной циркуляцией

Движение теплоносителя происходит за счет разности плотности в нормальном и в нагретом состоянии. При попадании в теплообменник работающего котла происходит повышение температуры воды и как следствие – уменьшение плотности. Так как удельная масса холодного теплоносителя выше – он начитает вытеснять нагретый. В результате этого образуется движение масс.

Перед тем как сделать водяное отопление с естественной циркуляцией своими руками следует внимательно ознакомиться с техническими характеристиками и спецификой эксплуатации:

• Высокая степень надежности . Отсутствие движущихся элементов (крыльчатка циркуляционного насоса) и давление, равное атмосферному, обеспечивают длительную эксплуатацию естественной системы отопления частного дома;
• Инерционность системы . Естественная циркуляция в закрытой системе отопления обеспечивается за счет небольшой разности давления. Поэтому скорость поступления горячей воды к радиаторам будет минимальной;
• Обязательное соблюдение уклона магистралей . Для нормальной работы уклон системы отопления с естественной циркуляцией должен соответствовать расчетным данным. Трубы монтируют с уклоном от котла, а для обратной магистрали – к котлу. Таким образом обеспечивается оптимальная работа системы.

Также следует отметить, что монтаж системы отопления с естественной циркуляцией рекомендуется осуществлять для схем с протяженностью трубопроводов не более 30 м.п. В противном случае большой объем остывшего теплоносителя существенно снизит его скорость.

Традиционная схема отопления двухэтажного дома с естественной циркуляцией может предусматривать монтаж газового, твердотопливного или электрического котла. Важно чтобы в их конструкции была предусмотрена система защиты от перегрева в случае обратного движения теплоносителя или возникновения воздушных пробок.

Система отопления с естественной циркуляцией двухэтажного дома. Однотрубная или двухтрубная?

Как можно понять из названия, эти системы различаются по числу магистральных трубопроводов, подающих теплоноситель в радиаторам. В однотрубной схеме все подводки от батарей присоединяются к одному общему трубопроводу, он является одновременно подающим и обратным. Ярким примером такой системы считается знаменитая «ленинградка», показанная ниже на рисунке:

При кажущейся простоте монтажа и экономии материалов однотрубная система обладает одним серьезным недостатком. Поскольку каждая батарея сбрасывает остывшую воду в общую магистраль, то к следующему радиатору теплоноситель приходит с более низкой температурой и так далее, до конца ветви. Из-за чего самый последний отопительный прибор может быть еле теплым. Что это значит?

Комнату все равно надо обогревать, а значит, придется наращивать теплоотдачу батареи, то есть, увеличивать количество секций. Получается, мы сэкономили на трубах и фитингах, но потратились на дополнительные секции. Прибавьте сюда трудности с регулированием в двухэтажных домах и невозможность естественной циркуляции.

Недостаток двухтрубной системы состоит лишь в том, что на ее сборку нужно больше материалов, так как в этом случае подающий и обратный коллектор разделены. То есть, теплоноситель приходит ко всем батареям по одной трубе, а уходит – по другой. Данная схема системы отопления частного дома обладает множеством достоинств, а потому наиболее популярна. Это повод для того чтобы остановить свой выбор именно на двухтрубной системе.

Отопление с естественной циркуляцией из полипропилена. Материалы и оборудование системы отопления

Монтаж комплекса отопления рекомендуется производить с соблюдением следующих правил:

1. Котел следует размещать в нижней точке системы;
2. Уклон трубопроводов должен быть не менее 2 мм на 1 погонный метр длины;
3. Система монтируется с минимумом гидравлических сопротивлений – поворотов, сужений, минимальным числом запорной арматуры.

Напольный котел отопления

В качестве теплогенераторов для систем гравитационного типа применяются в основном напольные котлы, имеющие увеличенные диаметры подключения и размеры теплообменника по сравнению с настенными моделями.

Основным видом приборов отопления для самотечной схемы являются чугунные радиаторы. Они обладают увеличенным проходным сечением секций устройства.

Чугунный радиатор в системе с естественной циркуляцией

Другие виды радиаторов (а также конвекторы) имеют малое внутреннее сечение и создают излишнее сопротивление.

Зачастую системы с естественной циркуляцией выполняются вообще без приборов отопления – по периметру помещений прокладываются стальные трубы. В этом случае циркуляция имеет лучшие параметры, но для достижения требуемой величины поверхности теплообмена может требоваться увеличение диаметра трубопроводов. К тому же такая конфигурация отопления малопривлекательна внешне, занимает много места.

Для монтажа отопления применяются в основном стальные трубы.

Трубопроводы для отопления из стали

Разгонный стояк в любом случае сооружается из стали, так как температура в зоне котла достигает высоких значений. Несколько реже применяются трубы из стабилизированного полипропилена. Рекомендуемый диаметр трубопроводов – 32 мм и больше.

 Другие полимерные трубопроводы – металлопластик, трубы из сшитого полипропилена – применять не рекомендуется. Фитинги этих систем значительно снижают проходное сечение и создают излишнее гидравлическое сопротивление, препятствующее естественной циркуляции.

Прокладку трубопроводов отопления следует производить открыто. Скрытая прокладка подразумевает значительное увеличение числа соединений и поворотов.

Однотрубная система отопления с естественной циркуляцией. Системы отопления с естественной циркуляцией воды

Это одни из самых простых и распространенных систем отопления для небольших домов и квартир с индивидуальным отоплением. Недостатки систем отопления с естественной циркуляцией воды: - небольшой радиус действия (до 30 м по горизонтали), что является результатом небольшого циркуляционного давления; - замедленное включение в действие из-за большой теплоемкости воды и малого естественного циркуляционного давления; - повышенная опасность замерзания воды в расширительном бачке, если он смонтирован в неотапливаемом помещении.

Принципиальная схема системы отопления с естественной циркуляцией состоит из котла (водоподогревателя), подающего и обратного трубопроводов, отопительных приборов и расширительного бачка. Нагретая в котле вода поступает по подающему трубопроводу и стоякам в отопительные приборы, отдает им часть своей теплоты, затем по обратному трубопроводу возвращается в котел, где вновь подогревается до необходимой температуры, и далее цикл повторяется.

Рис. 1. Принципиальная схема водяной системы отопления с естественной циркуляцией воды

Все горизонтальные трубопроводы системы делаются с наклоном в сторону движения воды: нагретая вода, поднявшись по стояку вследствие температурного расширения и выдавливания более холодной водой обратного трубопровода, растекается по горизонтальным отводам самотеком, а охлажденная вода также самотеком поступает обратно в котел. Уклоны трубопроводов способствуют и отводу пузырьков воздуха из труб к расширительному баку: газ легче воды, поэтому он стремится вверх, а наклонные участки трубопроводов помогают ему нигде не задерживаться и поступать в расширитель, а затем в атмосферу. Расширительный бачок создает постоянное давление в системе, принимает увеличивающийся при нагревании объем воды, а при охлаждении отдает воду обратно в трубопровод.

Вода в системе отопления поднимается за счет расширения при нагревании и под действием гравитационного давления, движение (циркуляция) возникает из-за разности плотностей нагретой (поднимающейся по подающему стояку) и охлаждённой воды (спускающейся по обратному). Гравитационное давление расходуется на движение теплоносителя и преодоление сопротивлений в сети трубопроводов. Эти сопротивления вызываются трением воды о стенки труб, а также наличием в системе местных сопротивлений. К местным сопротивлениям относятся: ответвления и повороты трубопроводов, арматура и сами отопительные приборы. Чем больше сопротивлений возникает в трубопроводе, тем больше должно быть гравитационное давление. Для уменьшения трения применяются трубы увеличенных диаметров.

Циркуляционный напор Pц = h (ρо- ρг) зависит (рис. 1): - от разности отметок центра котла и центра нижнего отопительного прибора h, чем больше разность высот между центрами котла и прибора, тем лучше будет циркулировать теплоноситель; - от плотности горячей воды ρг и охлажденной воды ρо.

Как появляется циркуляционный напор? Представим, что в котле и радиаторах отопления температура теплоносителя меняется скачкообразно по центральным осям этих приборов, что, кстати, недалеко от истины. То есть в верхних частях котла и радиаторов находится горячая вода, а в нижних - охлажденная. Горячая вода имеет меньшую плотность, а следовательно, и меньший вес, чем охлажденная вода. Мысленно срежем верхнюю часть отопительного контура (рис. 2) и оставим только нижнюю часть. И что же мы видим? А то, что мы имеем дело с двумя сообщающимися сосудами, хорошо знакомым нам из школьной физики. Верх одного сосуда находится выше верха другого; вода под действием сил гравитации стремится переместиться из верхнего сосуда в нижний. Отопительный контур - замкнутая система, вода в нем не выплескивается, как в сообщающихся сосудах, а стремится «успокоиться» (занять один уровень). Таким образом, высокий столб охлажденной тяжелой воды после радиаторов постоянно выталкивает низкий столб воды перед котлом и подталкивает горячую воду, то есть возникает естественная циркуляция. Иными словами, чем выше находится центр радиаторов относительно центра котла, тем больше циркуляционный напор. Высота установки - это, первый показатель напора. Уклоны подающих трубопроводов в сторону радиаторов и обратной магистрали от радиаторов к котлу лишь способствуют этому процессу, помогая воде преодолевать местные сопротивления в трубах.

Закрытая система отопления с естественной циркуляцией. Принцип работы отопления с естественной циркуляцией

Для работы любой водяной отопительной системы необходимо обеспечить циркуляцию теплоносителя по трубам. Нагреваясь в котле, горячая вода должна поступать в батареи и радиаторы для передачи тепла в помещения дома. Водяная система отопления с естественной циркуляцией не является исключением.

Схема отопления с естественной циркуляцией

Движение теплоносителя происходит за счет разности плотности в нормальном и в нагретом состоянии. При попадании в теплообменник работающего котла происходит повышение температуры воды и как следствие – уменьшение плотности. Так как удельная масса холодного теплоносителя выше – он начитает вытеснять нагретый. В результате этого образуется движение масс.

Перед тем как сделать водяное отопление с естественной циркуляцией своими руками следует внимательно ознакомиться с техническими характеристиками и спецификой эксплуатации:

• Высокая степень надежности . Отсутствие движущихся элементов (крыльчатка циркуляционного насоса) и давление, равное атмосферному, обеспечивают длительную эксплуатацию естественной системы отопления частного дома;
• Инерционность системы . Естественная циркуляция в закрытой системе отопления обеспечивается за счет небольшой разности давления. Поэтому скорость поступления горячей воды к радиаторам будет минимальной;
• Обязательное соблюдение уклона магистралей . Для нормальной работы уклон системы отопления с естественной циркуляцией должен соответствовать расчетным данным. Трубы монтируют с уклоном от котла, а для обратной магистрали – к котлу. Таким образом обеспечивается оптимальная работа системы.

Также следует отметить, что монтаж системы отопления с естественной циркуляцией рекомендуется осуществлять для схем с протяженностью трубопроводов не более 30 м.п. В противном случае большой объем остывшего теплоносителя существенно снизит его скорость.

Традиционная схема отопления двухэтажного дома с естественной циркуляцией может предусматривать монтаж газового, твердотопливного или электрического котла

Важно чтобы в их конструкции была предусмотрена система защиты от перегрева в случае обратного движения теплоносителя или возникновения воздушных пробок.

Система отопления с естественной циркуляцией одноэтажного дома. Виды систем отопления с естественной циркуляцией

Отопление ЕЦ в духэтажных и более домах может быть реализовано как в однотрубных, так и в двухтрубных системах .

Двухтрубная система отопления двухэтажного дома с естественной циркуляцией. Схема вертикальная

При этом принцип сохраняется – от котла поднимается вверх труба на максимальную высоту, и лишь затем идет раздача теплоносителя по элементам отопления. Разница лишь в том, что в двухтрубной системе остывшая вода собирается в другую магистраль, и она заводится на вход обратки котла. В однотрубной же на этот вход котла идет труба от выхода последнего радиатора.

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

Все представленные выше схемы однотрубных разводок – с вертикальными стояками. Они более затратные по количеству материалов, но удобны тем, что к каждому стояку можно присоединить отопительные приборы на каждом из этажей. В принципе, в двухэтажном доме с большой площадью выгоднее реализовать водяное отопление с естественной циркуляцией с горизонтальной разводкой. Примерно выглядеть это может так (смотрите схему ниже).

Однотрубная система с естественной циркуляцией. Горизонтальная разводка с разгонным коллектором

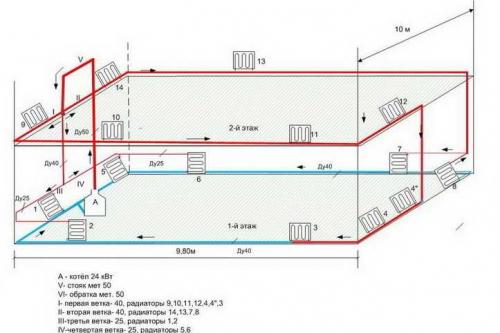

В данном проекте реализована схема отопления с естественной циркуляцией «ленинградка». Для более активной циркуляции на втором этаже устроен разгонный коллектор, после которого два контура расходится по второму этажу – горизонтальное последовательное подключение радиаторов. Еще один контур опускается на первый этаж, где также разделяется на две ветки. Также дополнительно на первый этаж опускаются стояки от последних в контуре радиаторов в каждой из веток второго этажа.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/opisanie-sistemy-otopleniya-cirkulyacionnogo-tipa-bez-nasosa-vidy-konstrukciy

Отопление самотеком в частном доме. Что это такое

Если для системы с принудительной циркуляций нужен перепад давлений, создаваемый циркуляционным насосом или обеспеченный подключением к теплотрассе, то здесь картина иная. Отопление естественной циркуляцией использует простой физический эффект — расширение жидкости при нагреве.

Если отбросить технические тонкости, принципиальная схема работы такова:

• Котел нагревает некий объем воды. Так, понятное дело, расширяется и, благодаря меньшей плотности, вытесняется более холодной массой теплоносителя вверх.
• Поднявшись в верхнюю точку отопительной системы, вода, постепенно остывая, самотеком описывает круг по системе отопления и возвращается к котлу. При этом она отдает тепло отопительным приборам и к тому моменту, когда снова оказывается у теплообменника, имеет большую плотность, чем вначале. Далее цикл повторяется.

Полезно: понятное дело, ничто не мешает включить в схему циркуляционный насос. В штатном режиме он будет обеспечивать более быструю циркуляцию воды и равномерный прогрев, а при отсутствии электричества отопительная система будет работать с естественной циркуляцией.

Работа насоса в естественной системе циркуляции.

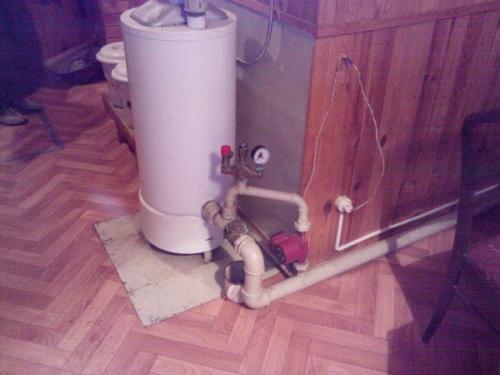

На фото видно, как решена проблема взаимодействия насоса и системы естественной циркуляции. При работе насоса срабатывает обратный клапан, и вся вода идет через насос. Стоит его выключить — клапан открывается, и по более толстой трубе вода циркулирует за счет теплового расширения.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/opisanie-sistemy-otopleniya-cirkulyacionnogo-tipa-bez-nasosa-vidy-konstrukciy

Система отопления с естественной циркуляцией и насосом. Отопительная система закрытого типа в частном доме

Проектирование частного дома подразумевает расчет схемы отопительной системы, которая бывает открытой и закрытой (предполагающей установку расширительного бака). Второй вариант считается наиболее предпочтительным у владельцев коттеджей, так как дает возможность существенно экономить на потреблении ресурсов. Основное преимущество подобной системы заключается в том, что теплоноситель не контактирует с воздухом, значит, не подвергает оборудование коррозии.

Особенности и разновидности

Главным элементом системы отопления закрытого типа является котел, к которому подведены трубопровод. Также устанавливается бачок и циркуляционный насос. Обычно такой способ обогрева подразумевает, что носитель движется по трубам принудительно. Это энергозависимый метод, так как устройства работают от электричества. При отключении света необходимо позаботиться о продолжении деятельности в штатном режиме. Для этого устанавливают специальный переходник – байпас, который блокирует насос и преобразует в закрытую систему отопления с естественной циркуляцией.

Если речь идет об однотрубном варианте обогрева, важно обеспечить равномерное распределение носителя по радиаторам в частном доме. От котла по всем помещениям пускают трубу, к которой монтируют батареи. Без работы насоса горячими будут только элементы, находящиеся в непосредственной близости от нагревателя. В остальных комнатах сохранится холодный воздух. Эту проблему решает закрытая система отопления с принудительной циркуляцией. Благодаря схеме, создается давление, при котором носитель получает определенную скорость, достаточную для обеспечения всех радиаторов.
