Естественная циркуляция воды в системе отопления. Однотрубная схема: как регулировать температуру?

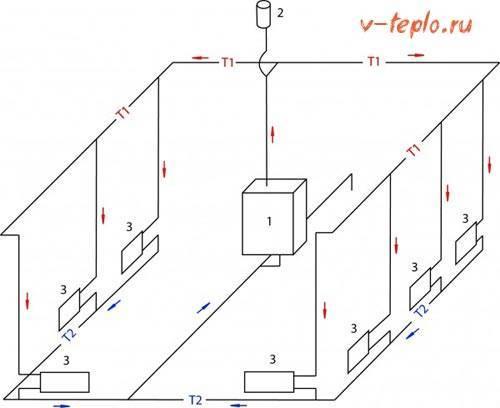

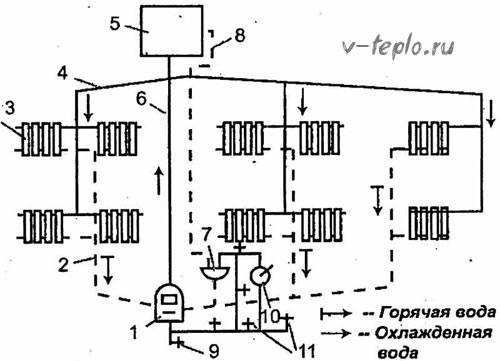

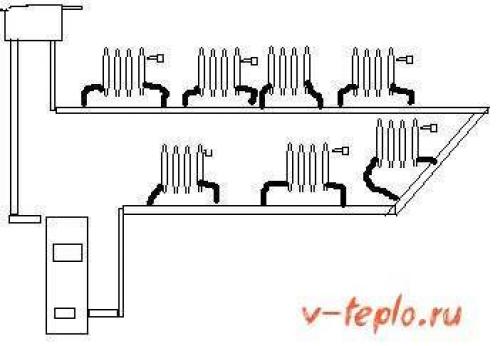

Однотрубная система отопления с естественной циркуляцией может иметь только один вариант разводки – верхний. Обратного стояка в ней нет, потому охлаждённая в радиаторах жидкость возвращается в подающую линию. Движение теплоносителя обеспечивает разность температур воды в нижних и верхних батареях.
Для обеспечения одинаковой температуры в комнатах на разных этажах, поверхность приборов для нагрева на нижнем этаже должна быть немного больше, чем на верхних этажах. В нижние радиаторы поступает горячая и охлаждённая в верхних нагревательных приборах жидкость.

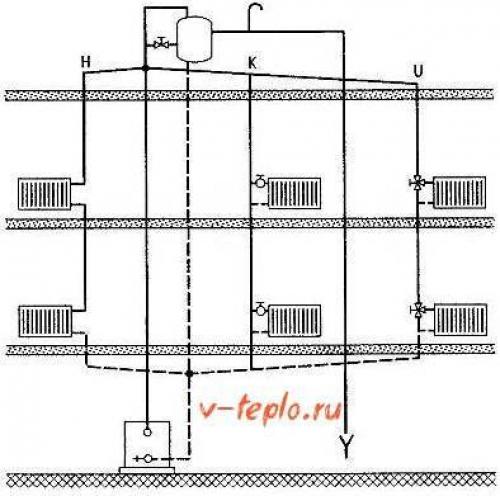

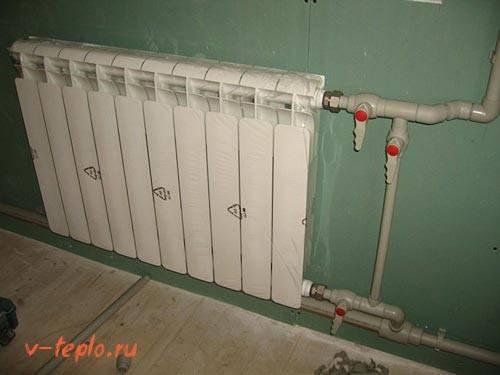

В системе однотрубной может быть две версии движения жидкости: в первом случае часть идёт в батарею, другая часть – дальше по стояку к нижним радиаторам.
Во втором случае весь теплоноситель проходит через каждый прибор начиная с верхних. Особенность такой разводки заключается в том, что батареи на нижних этажах получают только охлаждённый теплоноситель.

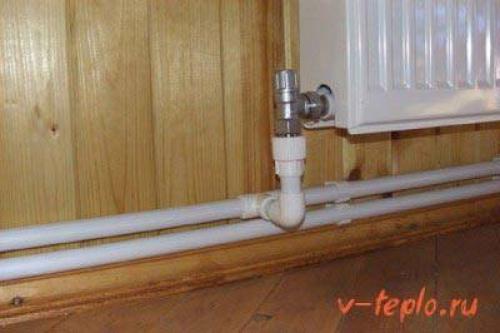

И если в первом варианте регулировать температуру в комнатах можно при помощи кранов, то во втором их использовать нельзя, поскольку это приведёт к снижению подачи теплоносителя ко всем последующим батареям. К тому же полное перекрытие крана приведёт к остановке циркуляции жидкости в системе.
При установке однотрубной системы лучше выбрать разводку, которая даёт возможность регулировать подачу воды к каждой батарее. Это позволит настраивать температуру в отдельных комнатах и сделает систему отопления более гибкой, а, значит, и эффективной.
Поскольку однотрубная система может быть только верхней, её установка возможна только в сооружениях с чердаком. Как раз там должен располагаться подающий трубопровод. Основной недостаток состоит в том, что отопление, возможно, запустить сразу только по всему дому. Главные преимущества системы заключаются в простоте монтажа и меньшей стоимости.
Как улучшить циркуляцию в системе отопления. Отопление частного дома.Плохая циркуляция в системе
Полтора года назад сбылась моя мечта, я приобрёл дом. Одноэтажный, 3 спальни и просторная кухня, бонусом мне достался подвал в 20м.кв, а-ля бункер из бетона и альминского блока)
Радовался я вплоть до наступления зимы, место действия г.Симферополь, Каменский массив.От застройщика стояло электроотопление с проточным котлом в 4.5кВт, наружные стены утеплены пенопластом 50мм, сама стена из ракушняка в 200мм.
На мой вопрос:
- А хватит ли этого всего для зимовки?
Всегда следовал один ответ:
- Конечно, это же Крым, всем строим и всем хорошо!
Я был непреклонно наивен, каюсь.Квартирный образ жизни и эйфория от исполненной мечты, затмили здравое мышление.
При температуре воздуха -5ºС, котёл едва обеспечивал 16-17ºС в помещении на полной мощности, первая зима мне встала в суровую копейку, бежать с ребёнком было некуда, терпели до оттепели.

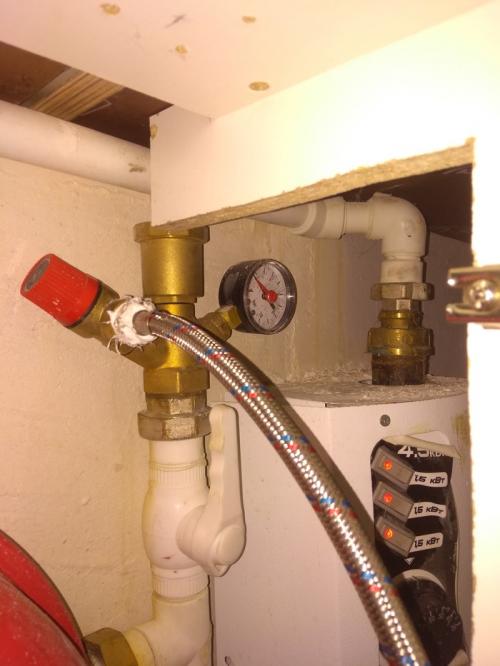

Электрокотёл, фото:
В перспективе на ближайший год, подключение нашей улицы к газу отсутствовало.Было решено приобрести твердотопливник на 12.5 кВт.Выбор пал на котёл колосникового типа "Крым-3"(уголь, дрова, газ) состояние хорошее, но б/у.

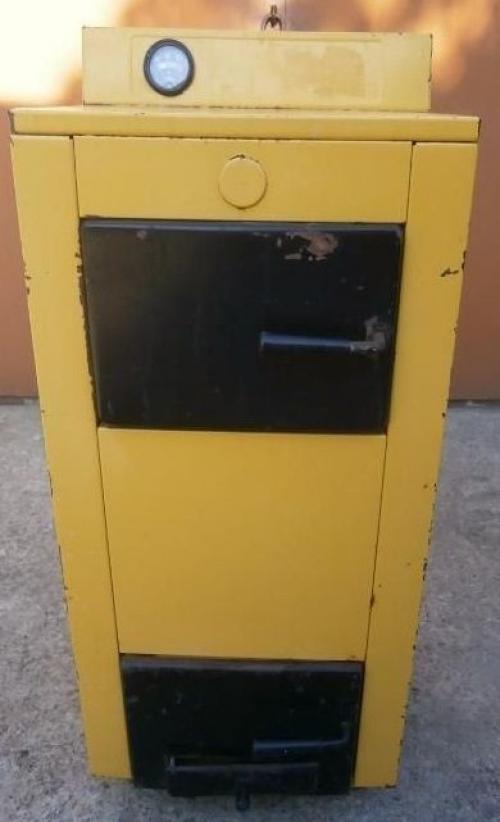

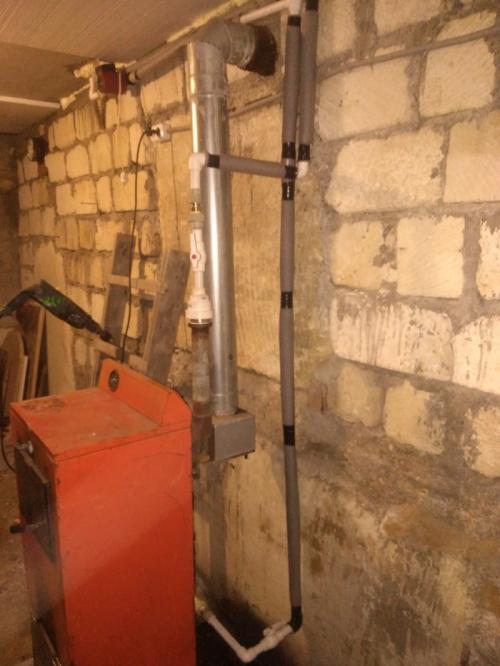

Фото котла ТТК(твердотопливный котёл)
По мере приближения зимы, уже 2019-2020гг. встал вопрос подключения ТТК к существующей системе.Электроотопление планировалось как запасное.
Было решено ставить ТТК в подвал, дабы не отсвечивал и не копил мусор вокруг себя от дров и угля.Подключением занимался сам, сантехник от застройщика отморозился, ссылаясь на свою некомпетентность в вопросе подключения в уже существующую систему другого котла.

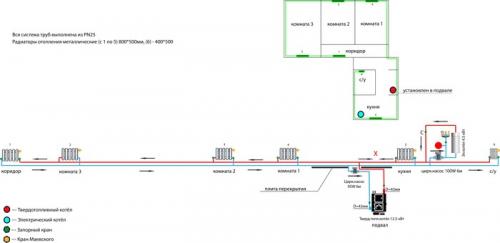

Вот по такой схеме сейчас собрана вся система.
И не будь с ней проблем, небыло бы и поста.
Отсутствие циркуляции из-за ТТК и как следствие, закипание.Давление растёт до 4 атмосфер, клапан выбрасывет до 5 литров воды(общий объём приблизительно 15-18)
Циркуляция с прежней системой была в порядке.
На этом этапе, я принял решение вызвать опытного(по мнению многих знакомых) специалиста, дабы он осмотрел всё и поставил диагноз.Итак, его выводы:
1. Необходимо изменить подачу воды в радиаторы на верхнюю.
2. Необходимо увеличить диаметр трубы, участок от подачи ТТК к основной магистрали с 25 до 32мм.
3. Необходимо перекрыть петлю электрокотла краном С (см.картинку) и отключить насос В.
4. Необходимо перенести группу безопасности на подачу.
По его мнению, такая конфигурация должна заработать, на одном насосе А.
Я никоим образом не ставлю его слова под сомнения, но всё же провёл небольшой тест без рекомендуемых переделок, для устранения собственных сомнений (возможно и необоснованных ничем).
1.Отключив насос А, циркуляция пошла в обратном направлении, хоть и крайне слабо, теплоноситель на ТТК пошёл через низ, котёл закипел.
2. Отключив насос В и перекрыв кран С, вода пошла в нужном направлении, но крайне медленно циркулировала и котёл снова закипал.
3. Одновременно 2 работающих насоса создавали трудности друг другу в точке Х(по моему мнению) итог тот же, закипание.
У меня возникла идея, переподключить подачу с ТТК 32 трубой к петле электрокотла, соединением 45° по направлению прокачки насоса В.Сделать его вспомогательным, ведь он качает по старой системе неплохо.
Кран в точке С я уже впаял, но встал на распутье, следовать строго рекомендациям специалиста и менять участок, либо менять направление циркуляции в петлю электрокотла.
У меня не возникает проблем с пайкой и инструментами, но теории не хватает и на практике это очевидно, поэтому прошу совета специалистов, людей не обременённых желанием просто постебаться. Сейчас эта проблема актуальна для меня как никогда, я бы хотел услышать конструктивную критику и может быть пути решения.Заранее спасибо тем, кто решит отписаться по делу.
Тему решил раскрыть подробнее, вдруг кто ещё связался с похожим застройщиком в Симферополе(noName,просто бригада с риэлтором в связке)вдруг кому будет близка эта тема, можно обсудить.

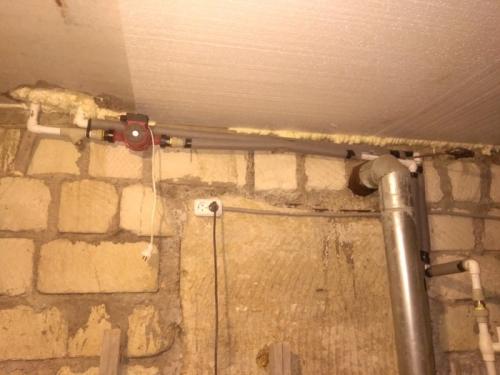

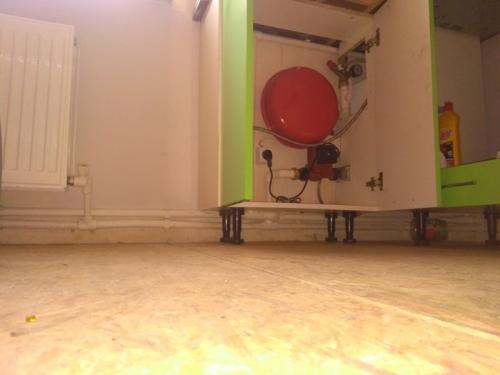

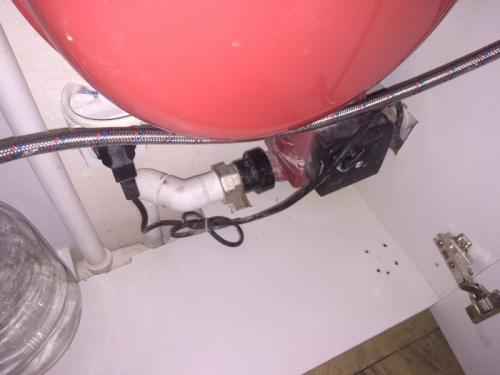

Тут я оставлю фото самой системы отопления.
Всех с наступившим Новым Годом!
Естественная циркуляция это. Принцип работы отопления с естественной циркуляцией
Для работы любой водяной отопительной системы необходимо обеспечить циркуляцию теплоносителя по трубам. Нагреваясь в котле, горячая вода должна поступать в батареи и радиаторы для передачи тепла в помещения дома. Водяная система отопления с естественной циркуляцией не является исключением.

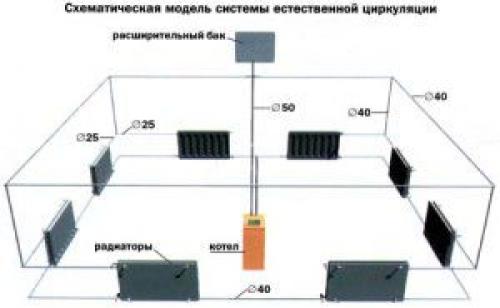

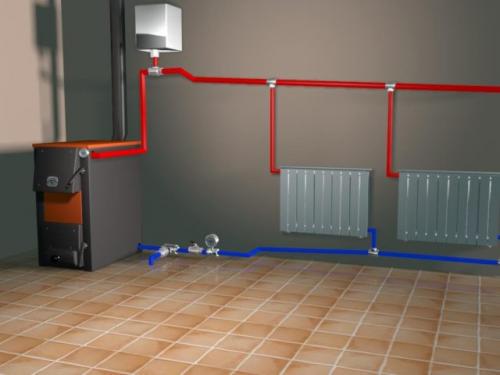

Схема отопления с естественной циркуляцией
Движение теплоносителя происходит за счет разности плотности в нормальном и в нагретом состоянии. При попадании в теплообменник работающего котла происходит повышение температуры воды и как следствие – уменьшение плотности. Так как удельная масса холодного теплоносителя выше – он начитает вытеснять нагретый. В результате этого образуется движение масс.
Перед тем как сделать водяное отопление с естественной циркуляцией своими руками следует внимательно ознакомиться с техническими характеристиками и спецификой эксплуатации:
- Высокая степень надежности . Отсутствие движущихся элементов (крыльчатка циркуляционного насоса) и давление, равное атмосферному, обеспечивают длительную эксплуатацию естественной системы отопления частного дома;
- Инерционность системы . Естественная циркуляция в закрытой системе отопления обеспечивается за счет небольшой разности давления. Поэтому скорость поступления горячей воды к радиаторам будет минимальной;
- Обязательное соблюдение уклона магистралей . Для нормальной работы уклон системы отопления с естественной циркуляцией должен соответствовать расчетным данным. Трубы монтируют с уклоном от котла, а для обратной магистрали – к котлу. Таким образом обеспечивается оптимальная работа системы.
Также следует отметить, что монтаж системы отопления с естественной циркуляцией рекомендуется осуществлять для схем с протяженностью трубопроводов не более 30 м.п. В противном случае большой объем остывшего теплоносителя существенно снизит его скорость.
Традиционная схема отопления двухэтажного дома с естественной циркуляцией может предусматривать монтаж газового, твердотопливного или электрического котла. Важно чтобы в их конструкции была предусмотрена система защиты от перегрева в случае обратного движения теплоносителя или возникновения воздушных пробок.
Система отопления с естественной циркуляцией одноэтажного дома. Виды систем отопления с естественной циркуляцией

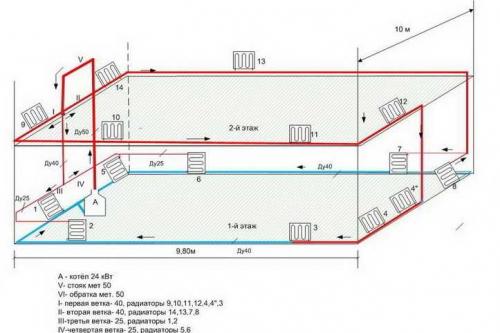

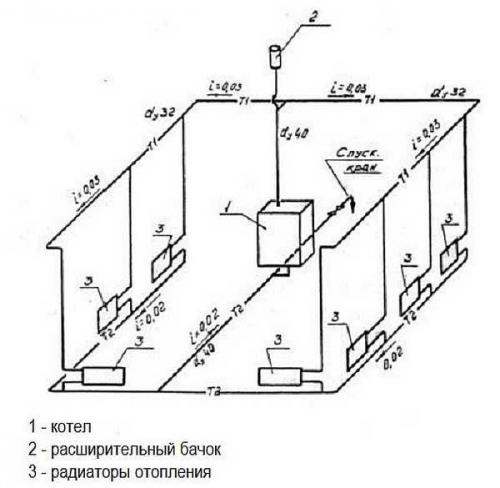

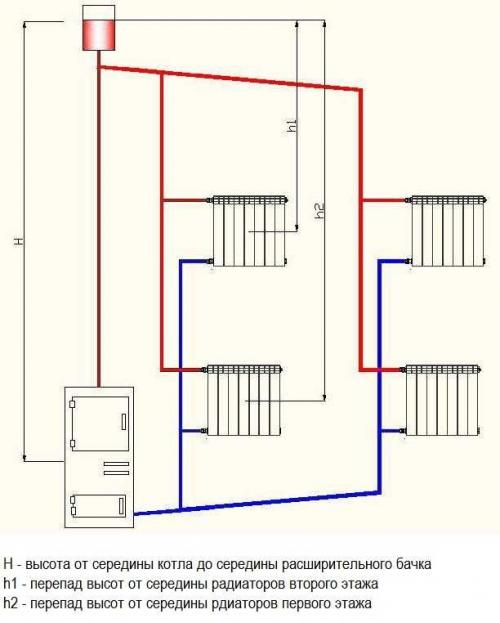

Отопление ЕЦ в духэтажных и более домах может быть реализовано как в однотрубных, так и в двухтрубных системах .
