Самые распространенный и известный вид радиаторов изготавливают из чугуна. Они были довольно распространены и применялись в каждом доме. Они очень массивны и не подходят для современной системы отопления и не вписываются в современный интерьер.

Чугунные радиаторы имеют и ряд преимуществ, отлично выдерживают перепады давления, не подвергаются коррозии и не взаимодействуют с элементами, выделяемыми системой отопления.

• Радиаторы, изготовленные из стали обладают тонкими стенками за счет этого теплоотдача меньше. Улучшить это качество можно за счет приобретения единого панельного стального радиатора. Из-за увеличения площади, выделение тепла увеличивается.

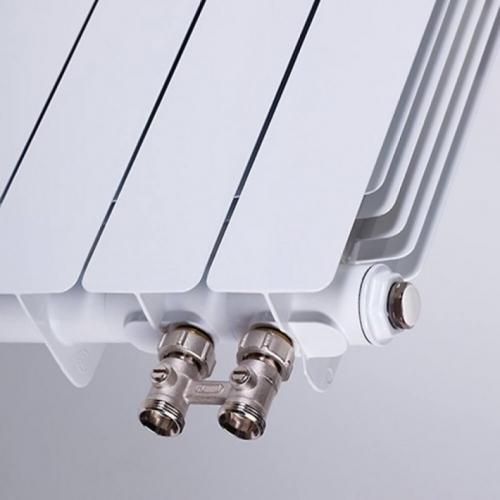

• Устройство алюминиевых радиаторов отопления отлично гармонирует с современным дизайном. Отличается небольшой и невесомой конструкцией с хорошей теплоотдачей.

Возможно изготовление радиаторов из алюминия с добавлением различных примесей. Если стоимость сильно занижена, то в состав добавлен кремний. Он значительно уменьшает способность конструкции сопротивляться давлению.

Радиаторы более высокой ценовой категории содержат в составе цинк и титан они значительно увеличивает прочность к сторонним повреждениям, увеличивает противостояние коррозии, и сопротивление давлению.

Устройство биметаллических радиаторов отопления – это радиаторы которые изготовлены из двух видов метала (медь и алюминий). Преимущество радиаторов в том, что они лучше противостоят резким перепадам давления не подвержены разрушению под воздействием воды.

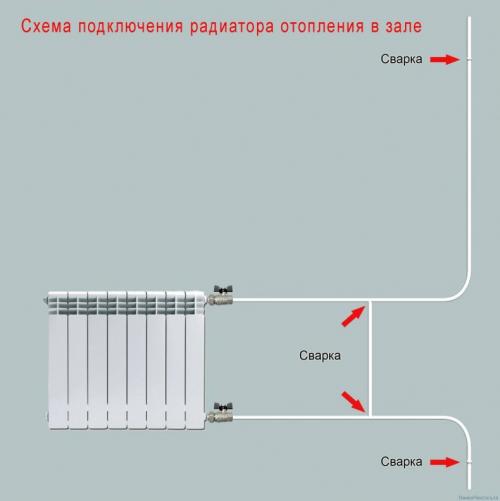

Их легко вмонтировать к стандартным трубам. В комбинации со стальными трубами и алюминиевыми пластинами, можно значительно увеличить процесс теплоотдачи.

Алюминиевые радиаторы характеристики. Низкие батареи

Радиаторы, имеющие малое межосевое расстояние отличаются следующими преимуществами:

• их можно разместить под низко расположенным подоконником;
• они обладают максимальной теплоотдачей на единицу площади.

Чугунные радиаторы .

Размеры секций радиаторов отопления МС-140М-300-0.9 составляют:

• длина 93 миллиметра;
• глубина — 140 миллиметров;
• высота – 388 миллиметров.

По причине меньших габаритов снижается теплоотдача чугунных радиаторов отопления – она равна 106 ватт от одной секции при рабочем давлении 9 кгс/см². Среди зарубежных аналогов встречаются чугунные изделия с межосевым расстоянием по подводкам, равным 200 и 350 миллиметров, мощность секции чугунного радиатора такого типа гораздо выше.

Алюминиевые радиаторы . У низких батарей из алюминия, как отечественного, так и импортного производства, разброс величины межосевых расстояний достаточно велик. Можно встретить размеры батарей отопления 150, 300 и даже 450 миллиметров. Поскольку возможная длина секции стартует от 40 миллиметров, прибор выглядит компактно и необычно. Низкие алюминиевые радиаторы отопления размеры по высоте имеют, начиная от 200 миллиметров. Глубина многих моделей компенсирует недостаток двух других параметров и составляет 180 миллиметров.

Что касается тепловой мощности, то она варьируется в пределах от минимальных 50 ватт на секцию до максимальных 160 ватт. Определяющим фактором является площадь оребрения одной секции. При этом изменение габаритов влияет на рабочее давление не существенно – низкие алюминиевые приборы рассчитаны на 16 атмосфер, а при проведении испытаний на 24 атмосферы. Биметаллические радиаторы . Все размеры батарей отопления, которые они имеют, характерны также и для алюминиевых отопительных приборов. Тепловая мощность находится в тех же пределах. В продаже можно встретить алюминиевые низкие радиаторы, у которых теплоотдача равна 80 и 140 ватт на секцию. Рабочее давление составляет 25-35 атмосфер.

Биметаллические низкие радиаторы, такие как на фото, имеют два нюанса:

• среди отопительных приборов встречаются батареи не со сплошными стальными сердечниками, а с трубками из стали, помещенными между алюминиевыми коллекторами. Их рабочее давление, указанное производителями, обычно равно 12 или 16 атмосфер;
• они часто не имеют вертикально расположенных каналов и в случае бокового подключения могут прогреваться от коллекторов за счет теплопроводности алюминия. Циркуляцию теплоносителя обеспечивает последняя секция, так как она является проточной.

Принцип работы батареи. Принцип работы батарейки

Оригинал: Microsoft Encarta

Где бы вы ни были и куда бы ни пошли, вы, так или иначе, столкнетесь с батарейками или аккумуляторами. Попробуйте представить мир, в котором бы все электроприборы питались от розеток – никаких телефонов, фонариков, ноутбуков, автомобилей и прочих уже привычных благ цивилизации. Аккумуляторы повсюду: от мобильных телефонов до космических кораблей. О том, как работают эти портативные источники энергии, из чего они сделаны, и какие мифы о них правдивы, а какие – нет, мы попытаемся разобраться в этой статье.

Первые батарейки

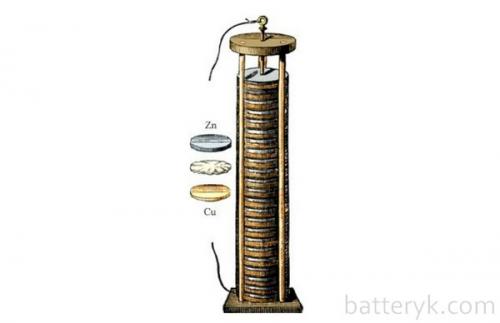

Первый в истории стабильный химический источник питания. Автор: dpantalony

Как работают батарейки

Оригинал: Microsoft Encarta

Аккумуляторы

В зависимости от материалов, используемых в качестве анода и катода, выделяют разные типы батареек. Каждый тип отличается производительностью, сроком эксплуатации, ценой и вредностью. К сожалению, не существует идеальных батареек, которые бы удовлетворяли пользователей всеми параметрами. О типах батареек и аккумуляторов, их преимуществах и недостатках читайте далее.

Теперь можно приступить к знакомству с тем, как устроена привычная всем нам батарейка.

Краткое описание

Прежде чем разбираться, из чего состоит батарейка, выясним, что это такое. Батарейка – это наипростейшее устройство для получения электричества, которое представляет собой гальванический элемент. Суть работы элемента составляет метод, основанный на химическом взаимодействии одних веществ с другими.

Изобретателем считается ученый Алессандро Вольта. Но есть данные, которые свидетельствуют о том, что гальванические устройства появились задолго до того, как их разработал физик.

Теперь можно приступить к знакомству с тем, как устроена привычная всем нам батарейка.

• АА- пальчиковая;
• ААА- мизинчиковая;
• АААА;
• С- дюймовочка;
• D- бочка;
• квадратная;
• РР3- крона;
• Источники питания миниатюрных размеров.

Что такое батарейка

Обыкновенная батарейка представляет собой электрический источник питания на основе химических реакций. При взаимодействии двух металлических электродов в жидком или твердом электролите происходит выработка энергии в результате взаимодействия элементов. Первая батарейка была изобретена более 2000 лет тому назад, при реакции меди и железа в уксусе вырабатывалось напряжение 1 В.

Важно! Одиночные гальванические элементы не подлежат восстановлению заряда.

Разновидности

По форме и размерам согласно мировым стандартам элементы питания разделяются на такие виды:

• АА- пальчиковая;
• ААА- мизинчиковая;
• АААА;
• С- дюймовочка;
• D- бочка;
• квадратная;
• РР3- крона;
• Источники питания миниатюрных размеров.

В настоящее время существует большое количество разнообразных источников питания. Между собой они отличаются материалами, применяемыми для изготовления электродов и электролита. Среди многочисленных батареек выделяют несколько основных видов:

• солевые;
• щелочные;
• ртутные;
• серебряные;
• литиевые.

Солевые

Такие гальванические элементы имеют низкую стоимость относительно аналогов, однако имеется один существенный недостаток это низкая внутренняя емкость таких батареек.

Щелочные

Состав батарейки такого вида отличается от своих аналогов применяемым электролитом, в них используется активная щелочь гидроксид калия KOH. Электрод выполнен из двуокиси таких металлов, как цинк и марганец. Нашли широкое применение в современной электронике, на корпусе элементов указывается маркировка «ALKALINE».

Основным плюсом такой батарейки является продолжительный срок службы, в процессе эксплуатации номинальное напряжение понижается с меньшей скоростью. К минусам относят повышенную стоимость.

Серебряные

В качестве электролита применяют КОН, в состав электродов включено серебро. В таких элементах отмечают значительно увеличение срока службы, повышенную энергетическую плотность, постоянное номинальное напряжение, а также полную безвредность. Недостатками являются высокая цена.

Ртутные

Внимание! Ртутные источники питания являются опасными для здоровья человека и окружающей среды.

Литиевые

Данные элементы питания постепенно вытесняют все аналоги. Отрицательные электроды такой батарейки сделаны из лития. В них постоянно совершенствуются основные технические характеристики. К плюсам батареек с литиевым электродом относят увеличение срока хранения, широкий диапазон рабочих температур, повышенная внутренняя емкость. Основным минусом является повышенная стоимость.

Устройство батарейки

Рассмотрим, как устроена батарейка на примере щелочного элемента в разрезе. В качестве материала для отрицательного электрода применяется цинк, он пропитывается щелочным электролитом. Вывод анода на корпус изготавливается в виде стальной тарелки. Положительный электрод производят из никелированной стали.

Батарея отопления в разрезе. Как выглядят радиаторы отопления в разрезе

Вы когда-нибудь видели, как устроены радиаторы отопления внутри? Вот и мне стало интересно, и специально для этого я разрезал два радиатора! С объектов, бывает, остаются лишние радиаторы, и со временем у меня их насобиралось достаточно много — поэтому не жалко!

Разрезать буду два вида радиаторов: один цельнометаллический, а другой — секционный. Заодно порассуждаем, так ли сильно они отличаются друг от друга, так как в этом вопросе постоянно у всех разногласия!

Итак, произведя сложную разметку, я, вооружившись болгаркой и тонким кругом, сделал вырез в одной секции, а затем прикрутил её к основному радиатору!

Внутри мы видим очень простую конструкцию: основная труба с резьбой и приваренная к ней трубка потоньше, на которой располагаются рёбра рассеивателей тепла!

А ещё можно увидеть, как секции между собой скручиваются при помощи металлического ниппеля! В нижней части то же самое, поэтому я не стал делать там разрез. В общем, тут всё предельно понятно!

Теперь переходим к цельнометаллическому радиатору — разрезать его было гораздо проще секционного радиатора. Конструкция его ещё проще, чем у предыдущего!

Тут мы видим две цельные пластины с канавками для циркуляции воды и четыре металлических тройника, которые их соединяют между собой и служат для подключения фитингов к системе отопления!

Между пластинами располагаются рассеиватели, которые, кстати, сделаны из очень тонкого металла — в отличие от секционных радиаторов! Да и если так разобраться, диаметр канавок не очень большой: гораздо меньше, чем у первого радиатора!

А теперь давайте сделаем выводы: некоторые упорно доказывают, что цельнометаллические радиаторы намного лучше секционных, так вот хотелось бы сказать от себя несколько слов по этому поводу!

Если взглянуть в паспорт каждого из видов, то мы увидим, что примерно при одной длине мощность у них практически одинакова. Поэтому перед тем как спорить, лучше всего взять паспорта и посмотреть, а не опираться на мнение какого-то соседа!

На мой взгляд, оба вида хороши, но в жилые помещения я устанавливаю только секционные радиаторы. Во-первых, вы можете выбрать любой дизайн секций!

Во-вторых, если мастер плохо сделал тепловой расчёт, вы всегда можете добавить дополнительно рёбра: в случае с цельным это сделать не получится!

Поэтому не слушайте советы соседа, а лучше сами подробно разберитесь в вопросе! На этом всё: надеюсь, было интересно. Спасибо за внимание!
