Схема подключения биметаллических радиаторов отопления существенных отличий от других типов отопительных приборов не имеет, поэтому речь пойдет об общих правилах монтажа батарей. При этом мы отметим некоторые нюансы и особенности, и расскажем, как подключить биметаллический радиатор отопления.

Биметаллический радиатор с нижним подключением в интерьере комнаты.

Биметаллические радиаторы отопления

Сравнительная характеристика с другими видами батарей

Для начала необходимо понять, какие радиаторы отопления бывают, и чем они отличаются друг от друга.

Перечислим основные виды:

• Чугунные батареи – один из самых распространенных типов, который встречается в большинстве квартир советской застройки. Представляет собой систему соединенных чугунных секций с достаточно толстыми стенками и большой массой. Отличается высокой прочностью и долговечностью, однако имеет невысокий КПД и теплоотдачу, а также можно отметить большую тепловую инерцию;
• Стальные трубчатые регистры – это система труб достаточно большого диаметра, или одна труба в виде S-образного изгиба (пример – полотенцесушитель). Данный тип приборов обычно устанавливают в больших помещениях – концертных залах, кинотеатрах, спортивных комплексах, супермаркетах. Отличаются высокой мощностью и большим объемом теплоносителя;
• Стальные панели отопления . Представляют собой сваренные профилированные пластины из стали, внутри которых имеются каналы для циркуляции теплоносителя. Имеют достаточно низкую стойкость к гидроударам и невысокую прочность, подвержены коррозии и не очень надежны;
• Алюминиевые радиаторы – более современный тип батарей, который отличается повышенной теплоотдачей и КПД, невысоким объемом теплоносителя и низкой массой прибора. За счет низкой тепловой инерции хорошо поддаются автоматической и ручной терморегулировке. Требовательны к качеству теплоносителя и его кислотности, имеют среднюю прочность и срок службы;
• Медные батареи – представляют собой систему трубок с пластинчатым оребрением. Отличаются самой высокой теплоотдачей и КПД, высокой прочностью и стойкостью к гидроударам, отсутствием коррозии и длительным сроком службы. Единственный недостаток медных агрегатов – высокая цена;
• Биметаллические радиаторы внешне и по конструкции напоминают алюминиевые приборы с той разницей, что внутренние стенки каналов выполнены из стали или меди. Таким образом удается повысить эффективность и теплоотдачу батареи, но сохранить ее прочность и долговечность.

Нижнее подключение радиаторов отопления. Нижнее

Схема, ещё называемая вентильной, которая традиционно считается менее эффективной, нежели предыдущая. Однако она даёт возможность скрыто подвести трубопровод из пола, плинтуса, стены, что во многом определяет её популярность. Зачастую монтаж радиаторов отопления с нижним подключением выполняют своими руками хозяева автономных комплексов обогрева в небольших домах, коттеджах. Именно поэтому к такому способу установки наиболее адаптированы стальные панельные приборы, некоторые модели алюминиевых и биметаллических секционных, которые рекомендованы для индивидуальных систем обогрева.

Для реализации этой технологии они оснащаются двумя отверстиями в донной части, к которым подсоединяется разводка.

Нижнее однотрубное подключение вентильных радиаторов отопления

Предполагает наличие только одной магистрали (подающей), идущей замкнутым круговым контуром от котла и возвращающейся к нему же. Прибор врезается в эту линию, подсоединяясь к ней входным и выходящим патрубками. Основные преимущества такой схемы: минимальный расход материалов для её обустройства и простота сборки.

Недостатков несколько больше

1. нижнее подключение радиаторов отопления к однотрубной системе исключает возможность регулировки мощности отдельной единицы
2. неравномерный прогрев приборов, когда первые в цепи получают более горячий теплоноситель, последние – уже практически остывший
3. необходимость сливать всю систему в случае ремонта или замены одного устройства

Нижнее подключение 2-трубное радиаторов отопления

В этом случае имеются две отдельных линии: подающая и обратная, каждая из которых подводится к определённому патрубку прибора. Для реализации такой разводки потребуется больше труб, запорно-регулирующей арматуры, фитингов и т.д., но, в конечном итоге, она позволит оптимизировать расход энергии без ущерба для комфорта микроклимата помещений. Во-первых, в таком комплексе имеется возможность индивидуально регулировать мощность каждого прибора благодаря установке ручных или термостатических вентилей. Во-вторых, наличие отсечной арматуры позволяет без проблем демонтировать прибор.

В 2-трубных системах нижнее подключение радиаторов отопления плюсы которого очевидны, а минусы не слишком существенны, является наиболее популярным вариантом. Оно может выполняться двумя способами

1. Параллельным. В этом случае каждый прибор последовательно подсоединяется к подающей и обратной линиям. Вариант, где-то напоминающий однотрубную схему, но более усовершенствованный.
2. Лучевым. Разводка идёт от распределительного коллектора индивидуально к каждому потребителю. Лучший в плане комфорта эксплуатации и экономичности способ, требующий значительных затрат на стадии монтажа.

Что нужно для подключения радиатора отопления. Особенности установки различных видов радиаторов

Радиаторы отопления для помещения по материалу изготовления разделяются на несколько видов. Каждый имеет свои особенности монтажа.

Давайте перечислим их.

Алюминиевые

Самые бюджетные отопительные приборы. Характеристика моделей:

• корпус изготавливается методом вдавливания расплавленного металла в форму, процесс происходит под высоким давлением;
• конструкция цельная, лёгкая, с проточными каналами внутри;
• поверхность алюминиевая, защищённая прочной плёнкой.

Особенность установки – сложно подсоединить патрубок из алюминия к сети теплоснабжения, который состоит из стали. Причина – прямой контакт двух металлов приводит к образованию разрушительных процессов в алюминии.

Решение проблемы: подключение приборов должно происходить путём прикручивания специализированных переходников для подсоединения к трубам теплоносителя. Можно использовать запорные краны с патрубками из бронзы.

Стальные

Одни из самых популярных моделей отопительных приборов, т. к. батареи из стали нагреваются за считанные минуты. Бывают двух видов: монолитные и секционные трубчатые.

Особенность монтажа – всегда есть возможность увеличить или снизить число регистров в одном радиаторе, заменить повреждённую деталь на новый сегмент.

Биметаллические

Отопительный радиатор, состоящий из двух металлов:

• основа – это каркас в виде трубки из стали, где горизонтальные коллекторы соединены друг с другом вертикальными каналами;
• корпус состоит из алюминия, который повышает теплотехнические функции прибора.

Биметаллические батареи проще всего монтировать самостоятельно. Достаточно иметь под рукой инструкцию, которая идёт в комплекте к любому прибору.

Простота установки приводит к тому, что биметаллические батареи чаще всего выбирают, чтобы произвести замену устаревших радиаторов, не изменяя расположенность трубопроводов с подводящейся горячей водой.

Сгоны и переходники, которые монтируют в ходе подключения, соединяют приспособление с трубой для отопления без сварочных механизмов.

Модели из чугунного материала

По внешнему виду приборы не очень красиво смотрятся, но не всегда стоит акцентировать на этом внимание и отказываться от дешёвого, эффективного и простого в эксплуатации приспособления.

Прибор состоит из отдельных элементов. Батарею принято собирать из разной численности регистров с минимальным количеством в 2-4 шт. В чугунном радиаторе можно убрать или добавить секцию. Подобным образом происходит корректировка производительности и починка обогревательного прибора.

Медные

Наиболее дорогая по стоимости разновидность радиаторов. Цена высока из-за характеристик:

• медь – хорошо проводит тепловую энергию;
• продолжительность службы около 30 лет;
• внутреннее наполнение состоит из вертикальных труб из меди, которые отталкивают вредные примеси теплоносителя;

Особенность подключения – вариант крепления приспособления к трубопроводу отопительных систем . Для установки понадобятся специальные фитинговые элементы, сгоны и переходники. Нужно это для того, чтобы избежать прямого контакта меди с железом.

Если в системе задействованы трубы из полипропилена, то придётся купить специализированный набор фитингов.

Боковое подключение радиаторов отопления. Выбор типа системы отопления

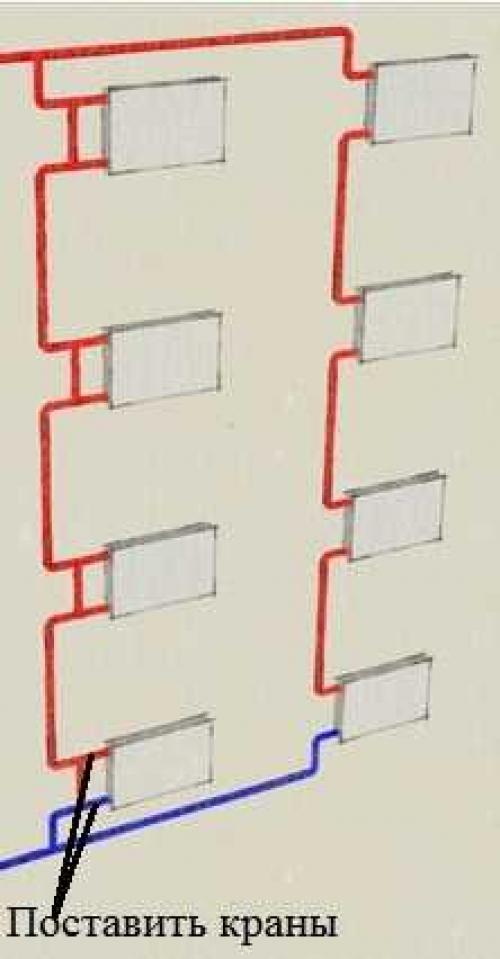

Система отопления многоквартирных домов выглядит примерно так. Стояк справа не предусматривает отключения радиаторов без останова системы. НА том, что слева, стоят перемычки, если поставить еще и краны, радиатор можно и регулировать, отключать и снимать

Однотрубные системы популярны из-за более простого монтажа и меньшего количества труб, необходимых для ее реализации. Но у них есть недостатки:

• в «чистом» виде такая система не дает возможности регулировать температуру радиатора;
• нельзя отключать радиаторы без останова системы;
• подключение радиаторов последовательное, то есть на первый от входа поступает горячая вода, на каждый последующий — все более холодная.

С разной температурой теплоносителя бороться невозможно – особенность подключения, а вот возможность регулировки и отключения организовать можно. Для этого между трубопроводами обратки и подачи ставят перемычку – байпас. Но только перемычка проблемы не решает: для возможности отключения нужно ставить на входной и выходной трубе шаровые краны. Они имеют только два рабочих положения: открыто и закрыто, но отсекают теплоноситель надежно. При наличии байпаса вы отсекаете радиатор от сети, но теплоноситель не перекрывается, а идет по перемычке. Таким образом, получается, что снять радиатор можно в любое время.

Для регулировки температуры на входе после шарового крана ставят терморегуляторы. Они могут быть ручными и автоматическими. Их задача – поддерживать в помещении заданную температуру. Но их установка прилично снижает теплоотдачу радиатора, что при выборе мощности нужно учесть, и взять запас примерно в 15-20%.

Двухтрубные системы сложнее в монтаже, но их достоинство – подача теплоносителя одинаковой температуры на все отопительные приборы в контуре. Но с интенсивностью потока дело обстоит по-другому: по самому ближнему контуру идет самый интенсивный поток, а значит, и греет он намного сильнее. Чтобы этого избежать, на входе ставят регулировочные вентили (можно заменить термостатами).

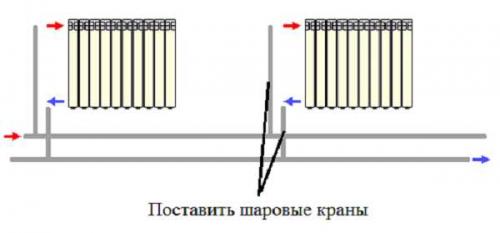

В двухтрубных системах также можно подключить радиатор так, чтобы его можно было снять или отключить в любое время. И для этого тоже нужны два шаровых крана на подающем и отводящем трубопроводе. Если регулировочный вентиль может надежно перекрывать поток, можно на входе кран не ставить. Но специалисты советуют для отключения ставить запорную арматуру – шаровой кран.

Схемы подключения радиаторов отопления в частном доме. Схемы подключения радиаторов отопления

Боковое подключение радиаторов является самым распространенным касаемо системы отопления в городской квартире. Для правильного подключения батарей по этой схеме в частном доме трубы выводят сбоку по стене и присоединяют к двум патрубкам батареи сверху и снизу. К верхнему патрубку обычно подсоединяют трубу, которая осуществляет подачу теплоносителя, а к нижнему – обратный контур. Часто делают и наоборот, однако при этом эффективность отдачи тепла устройства уменьшается на 7%.

Диагональное подключение батарей считается самым эффективным. Чтобы осуществить подключение батарей по этой схеме, выполняют следующие действия: сначала к верхнему патрубку подсоединяют подачу теплоносителя, а к нижнему, который находится на другой стороне прибора, – обратку. Таким образом, теплоноситель внутри батареи начинает перемещаться по диагонали, отсюда и такое название схемы. Эффективность ее зависит от того, насколько равномерно распределилась вода внутри радиатора. Очень редко несколько секций батарей могут оставаться холодными. Это случается, если напор или пропускная способность слишком слабые.

Нижнее подключение радиатора может встречаться не только в однотрубных схемах. В двухтрубных такое тоже используется, но только в частных строениях, имеющих один или два этажа. Такая схема подключения радиаторов отопления считается недостаточно эффективной. По утверждениям специалистов, такая разводка способствует уменьшению теплоотдачи радиаторов отопления на 20-30%. В этом случае потребуется установка циркуляционного насоса, что приводит к увеличению стоимости всех процессов, а также потребуются дополнительные расходы на электроэнергию, потраченную во время работы такого насоса. Чтобы рассчитать необходимую мощность радиаторов, потребуется большое количество самых разнообразных коэффициентов.

Неправильное подключение радиаторов отопления. Недостаточное давление в системе

Проблема чаще всего возникает в радиаторах современного типа. Причина — строение конструкции. Если в батареях советских времён проходы были внушительными, то в обновлённых версиях они узкие, поэтому для нормального и стабильного передвижения рабочей жидкости требуется повышенный уровень давления.

К проходам относятся такие элементы, как лабиринт теплообменника, патрубки (входные и выходные).

Если изначально магистраль предназначалась для чугунных систем, то она не сможет вырабатывать необходимое давление для современных моделей с узкими проходами.

Есть и другие причины:

• неисправности в магистрали — необходим ремонт;
• подключение тёплого пола соседями — в этом случае требуется большее давление, а так как система обогрева располагается в нижней части комнаты, то и основная масса давление направляется туда;
• наличие крана на байпасе — тормозит давление;
• увеличение количества секций (в том числе соседями) — требуется больший напор;
• соседи регулируют свои радиаторы, что негативно сказывается на движении теплоносителя в рядом находящихся квартирах.

Почему из-за низкого давления низ радиатора становится намного холоднее верха? Ответ на вопрос имеет следующие вариации:

• нарушается балансировка;
• образуются воздушные пробки;
• теплоноситель быстро остывает;
• неправильное сечение в трубопроводе;
• малая мощность насосного оборудования;
• происходит утечка воды (как случается с тёплым полом).

Методы решения проблемы:

• позвоните в управляющую компанию, так как самостоятельно исправить проблему невозможно;
• если поломки не выявляются, то виновниками являются соседи, которые внесли корректировки в систему отопления, не сообщив об этом поставщику тепла.

Такие действия считаются противозаконными. При изменении условий обогрева квартир поставщик должен отрегулировать уровень давления для равномерного распределения теплоносителя.

Источник: https://alyuminievye-batarei.aystroika.info/stati/instrukciya-podklyucheniya-radiatorov-otopleniya-v-chastnom-dome-shemy-podklyucheniya

Схемы подключения радиаторов отопления к котлу. Принципиальное устройство радиатора отопления

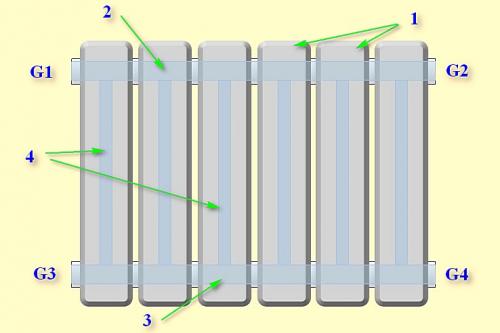

Итак, если изобразить обычный радиатор отопления схематично, может получиться примерно такая картина:

Примерно так устроено большинство радиаторов отопления

С точки зрения компоновки – это обычно совокупность теплообменных секций (поз.1). Количество этих секций может различаться в довольно широком диапазоне. Многие модели батарей позволяют варьировать это количество, добавляя и уменьшая, в зависимости от необходимой тепловой суммарной мощности или исходя из предельно допустимых размеров сборки. Для этого между секциями предусматривается резьбовое соединение с помощью специальных муфт (ниппелей) с необходимым уплотнением. Другие радиаторы такой возможности не предполагают секции их соединены «намертво» или вовсе представляют собой единую металлическую конструкцию. Но в свете нашей темы это отличие принципиального значения не имеет.

А вот что важно – это, так сказать гидравлическая часть батареи. Все секции объединены общими коллекторами, расположенными горизонтально сверху (поз. 2) и снизу (поз. 3). И вместе с тем , в каждой из секций предусмотрено соединение этих коллекторов вертикальным каналом (поз. 4) для движения теплоносителя.

Каждый из коллекторов имеет соответственно по два входа. На схеме они обозначены G1 и G2 для верхнего коллектора, G3 и G4 – для нижнего.

В подавляющем большинстве схем подключения, используемых в отопительных системах частных домов, всегда задействованы только два этих входа. Один подключен к трубе подачи (то есть идущей от котла). Второй – к «обратке», то есть к трубе, по которой теплоноситель возвращается от радиатора в котельную. Остальные два входа перекрываются заглушками или иными запорными устройствами.

И вот что важно – от того, как взаимно будут расположены эти два входа, подачи и «обратки», как раз во многом и зависит эффективность ожидаемой теплоотдачи радиатора отопления.

Примечание : Безусловно, схема дана со значительным упрощением, и во многих типах радиаторов может иметь свои особенности. Так, например , в знакомых всем чугунных батареях типа МС — 140 каждая секция имеет по два вертикальных канала, соединяющих коллекторы. А в панельных стальных радиаторах и вовсе нет секций – но система внутренних каналов в принципе повторяет показанную гидравлическую схему. Так что все, что будет говориться далее, в равной мере относится и к ним.
