Расчет количества секций биметаллических радиаторов отопления. Почему нужно делать расчет, а не выбирать радиатор «на глаз»?

Расчет количества секций биметаллических радиаторов отопления. Почему нужно делать расчет, а не выбирать радиатор «на глаз»?

Обратите внимание: зачастую при покупке биметаллического прибора некоторые ориентируются на то, сколько секций было в прежде эксплуатируемых чугунных батареях. Такой подход в корне неверный.

Теплоотдача секции биметаллического прибора значительно выше, чем чугунного , поэтому количество ребер будет разным. А в частности, тепловая мощность одной секции чугунного радиатора составляет в среднем от 80 до 160 Ватт, а для биметаллического этот параметр соответствует примерно 200 Ватт.

Некоторые решают выполнить расчет количества секций «на глаз», например, если в чугунной батарее их было 9, то выбрать биметаллический радиатор с 6 секциями. Но в конечном итоге вероятность «угадать» крайне мала, и получается, что после установки нового прибора в помещении либо очень холодно, либо наоборот — слишком жарко. Именно поэтому правильнее изначально сделать точный расчет биметаллических радиаторов. К счастью, современные производители выпускают устройства с различным числом секций и не составляет сложности подобрать модель для помещения фактически с любыми планировочными особенностями.

Выполнить корректный расчет количества биметаллических радиаторов и секций не так уж сложно, но для этого нужно знать технические характеристики помещения, в котором планируется установка . А в частности, потребуются следующие значения: фактическая площадь помещения и объем отапливаемой комнаты. Далее выбираем, как именно (т.е. по какой методике) будет удобнее всего рассчитать количество секций биметаллического радиатора.

Источник: https://alyuminievye-radiatory.aystroika.info/stati/raschet-kolichestva-sekciy-bimetallicheskih-radiatorov-otopleniya-pochemu-nuzhno-delat-raschet

Сколько секций радиатора нужно на 20 квадратов. Сколько секций биметаллического радиатора нужно на 1, 12, 18, 20 м2 — онлайн калькулятор

Точное определение количества секций биметаллического радиатора способных эффективно обогреть квадратный метр площади комнаты в конечном счёте влияет на общий экономический эффект системы отопления квартиры или частного дома в целом. Биметаллическая батарея состоит из нескольких элементов, каждая из которых представляет собой стальной трубопровод, заключённый в алюминиевый корпус.

Средняя теплоотдача сегмента биметалла составляет около 160 — 180 Вт (паспортные данные). Эту величину принимают за исходный параметр для предварительного подсчёта количества секций биметаллического радиатора. Для обогрева комнаты величиной 10 квадратных метров требуется мощность радиатора 1360 Вт.

Рассчитывают количество секций биметаллической батареи путём простого деления вышеуказанных двух величин: 1360/180 = 7,55 штук. Результат округляют в большую стороны, следовательно потребуется для обогрева данного помещения 8 сегментов.

В настоящее время изготовители и реализаторы водонагревательных отопительных приборов, идя навстречу покупателю, публикуют в интернете онлайн калькуляторы. Сервис даёт возможность потребителю, не вдаваясь в расчёты за пару кликов получить требуемое количество секций кроме биметаллической батареи, но и сколько их понадобится для сборки чугунных или алюминиевых радиаторов, а также узнать размер панельного стального прибора. Удобный онлайн калькулятор для расчета количества секций представлен в следующей главе.

Онлайн калькулятор

Укажите в онлайн калькуляторе схему подключения радиаторов

Чем опасен приблизительный подсчёт количества секций радиаторов

Вышеуказанная методика довольно приблизительна , не учитывающая массу факторов, влияющих на результат расчёта. Паспортная мощность одного элемента алюминиевой или биметаллической батареи довольно относительна. Ведь её значение может быть получено при определённых условиях, где температура нагрева ребра биметалла равна 100⁰С, высота потолка до 3-х метров, в комнате отсутствуют холодные (наружные) стены и наличие только одного окна.

Казалось, рассчитать биметаллические радиаторы отопления для квартиры с потолками не выше 2,7 м довольно просто. Достаточно нормативную тепловую мощность (136 Вт) одного сегмента биметалла умножить на количество метровых квадратов каждой комнаты. Результат делят на тепловую мощность одного сегмента, величину которой заявляет производитель. Но в этом кроется опасность приблизительного подсчёта.

Опираясь только на паспортные данные и не учитывая особенности помещения, можно неверно рассчитать, сколько понадобиться секций радиатора на 1 м². Это может привести к недостаточному обогреву комнаты или наоборот заставит удалять лишнее тепло принудительным проветриванием помещения. Для точного расчёта нужно учитывать все нюансы условий помещения.

Необходимые данные для подсчета

Как правило, в сопроводительной документации указывается максимальная теплоотдача одного биметаллического сегмента — это в среднем составляет 180 Вт при оптимальных условиях отопления, тогда как нужно учитывать сопутствующие теплопотери из-за местных особенностей помещения.

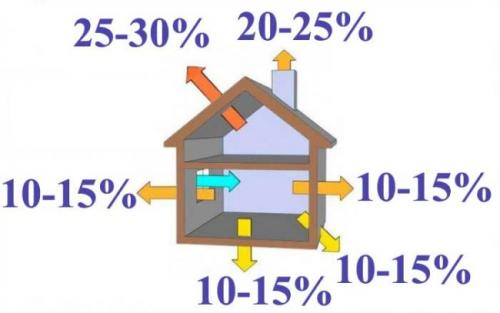

В расчёте, который определяет количество секций, применяют понижающие коэффициенты.

• Теплопотери крыши 25 – 30%.
• Окон 10 – 15%.
• Пола 10 – 15%.
• Стен 10 – 15%.
• Примыкания 10 – 15%.
• Труба (если есть ) 20 – 25%.

Коэффициенты теплопотерь

Для проектирования систем теплоснабжения был разработан и утверждён Свод правил на основе СНиПов ГОСТ 30494-2011 и ГОСТ 32415-2013. СП 60.13330.2016 регламентирует норму отпуска тепловой мощности в размере 1 кВт для комнаты 10 кв.м., с высотой потолка до 3-х метров, одной наружной (холодной) стеной и одним окном.

Для приведения исходных данных в соответствие с реальными условиями эксплуатации батареи отопления СП были разработаны следующие коэффициенты, корректирующие теплопотери.

К1 — учитывает строение рам:

• сдвоенные оконные рамы – 1,27;
• двойное остекление стеклопластиковых окон – 1,0;
• тройное – 0,85.

К 2 — учитывает толщину стен:

• стена в 1 кирпич – 1,27;
• кирпичная кладка в 2 кирпича – 1;
• высокая степень теплоизоляции – 0,85.

К 3 — отношение площади окон к площади пола:

• 1/2 – 1,2;
• 1/3 – 1,0;
• 1/10 – 0,8.

К 4 — средняя температура воздуха в помещении в зимний период:

• 30 градусов – 1,5;
• 20 – 1,1;
• 10 – 0,7.

К 5 — количество холодных вертикальных ограждений:

• 1 – 1,1;
• 2 – 1,2;
• 3 – 1,3;
• 4 – 1,4.

К 6 — пространство над комнатой:

• Холодный подкровельный объём – 1,0;
• мансарда или жилой этаж многоквартирного дома – 0,8.

Расчет количества секций радиатора отопления снип. По площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

• для средней климатической полосы на отопление 1 кв. м жилого помещения требуется 60-100 Вт;
• для областей выше 60ºC требуется 150-200 Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находится в средней климатической полосе, для отопления площади 16 кв. м, потребуется 1 600 Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100 Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60 Вт.

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключён к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?».

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определённое количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1 600 Вт. Пусть мощность одной секции 170 Вт. Получается 1 600/170=9,411 шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и ещё ряд факторов не учитывается. Так что расчёт количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Расчет количества секций биметаллических радиаторов отопления онлайн. Калькулятор расчета количества секций радиаторов

Расчет количества секций радиатора по площади помещения можно выполнить вручную. При этом придется выполнять большое количество вычислений, поэтому мы решили автоматизировать процесс. Онлайн-калькулятор расчета количества секций радиаторов отопления сделает это быстрее и убережет вас от ошибок.

Чтобы подсчитать количество секций для всего дома или квартиры, необходимо делать вычисления для каждого помещения отдельно. Иначе вы рискуете неправильно распределить радиаторы по комнатам.

Во время ввода данных в калькулятор расчета батарей отопления на на площадь комнаты, от вас потребуется указать тип подключения батарей. Подробнее о них вы можете прочитать в статьях оби.

В последнем пункте онлайн-калькулятора вам нужно будет указать тепловую мощность радиатора отопления. Узнать ее можно в спецификации производителя. У каждой модели этот показатель отличается. Если нет документации под рукой, рекомендуем прочитать статью;.

Если вы хотите узнать общее количество тепла, которое необходимо для обогрева комнаты, в последнее поле введите единицу.

Помните, что полученный результат верен только в том случае, если радиаторы отопления установлены правильно. Узнать как это сделать можно в этой статье: .

Хотите получить помощь мастера, специалиста в этой сфере? Переходите на. Это полностью бесплатный сервис, где вы найдете профессионала, который решит вашу проблему. Вы не платите за размещение объявления, просмотры, выбор подрядчика.Если вы сами мастер своего дела, то зарегистрируйтесь наи получайте поток клиентов. Ваша прибыль в одном клике!

1 секция радиатора на сколько квадратов. Простой расчёт

Подключение обогрева в многоэтажки, количество и место размещения приборов производится на основании сложных технических вычислений. Их производят специалисты на основании СНиП 41-01-2003. Нормативные правила предусматривают, например, сколько секций биметаллического радиатора нужно на 1 м² площади:

• в центре -100 Вт;
• на севере– 150-200 ВТ;
• на юге – 60 Вт.

Разные типы радиаторов для системы отопления дома Источник stroy-podskazka.ru

СНиП предусматривает сколько секций батарей нужно на квадратный метр площади строения, учитывая состав сплава:

• биметалл – 1,8 кв. м;
• алюминий – 2,0 кв. м;
• чугун – 1,5 кв. м.

Приблизительное вычисление пользователь может произвести самостоятельно. К приобретённомуприлагается инструкция пользователя. В ней прописаны данные приборов, мощность. Используя эти показатели можно сделать расчёт секций радиаторов по площади помещения по шаблону:

площадь помещения (в кв. м) Х100 Вт / мощность секции (цифры в инструкции)

Полученные данные применяются с отапливаемыми сверху и снизу этажами , не на углу, в постройке из кирпича, при расстоянии до верха до 3-х м.

Расчёт по объёму

При высоте стен более 3-х метров применяют расчёт радиаторов отопления с размеров. На 1 кв. м жилья:

• для построек из панельных блоков – 41 Вт;
• для зданий из кирпичной кладки – 34 Вт.

Шаблон:

Теплоотдача = площадь комнаты Х высоту стен Х нормативную мощность (41 или 34).

Подключение Источник build-experts.ru

Полученный итог делится на нормативную отдачу секции и получается требуемое их число.

Сколько секций радиатора нужно на 10 квадратов. Помещения с высотой потолков более 3 метров

Расчет количества секций отопительных приборов для комнат с высотой потолков более трех метров ведется от объема помещения. Объем – это площадь, умноженная на высоту потолков. Для обогрева 1 кубического метра помещения требуется 40 Вт тепловой мощности отопительного прибора, и общую его мощность вычисляют, умножая объем комнаты на 40 Вт. Для определения количества секций это значение необходимо разделить на мощность одной секции по паспорту.

Комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.

Также можно воспользоваться таблицей:

Как и в предыдущем случае, для угловой комнаты этот показатель нужно умножить на 1,2. Также необходимо увеличить количество секций в случае, если помещение имеет один из следующих факторов:

• Находится в панельном или плохо утепленном доме;
• Находится на первом или последнем этаже;
• Имеет больше одного окна;
• Расположена рядом с неотапливаемыми помещениями.

В этом случае полученное значение необходимо умножить на коэффициент 1,1 за каждый из факторов.

Угловая комната с шириной 3,5 метра и длиной 4 метра, с высотой потолков 3,5 м. Расположена в панельном доме, на первом этаже, имеет два окна. Мощность одной секции радиатора – 160 Вт. Необходимо найти количество секций радиаторов отопления.

1. Находим площадь комнаты, умножив ее длину на ширину: 3,5·4 = 14 м 2 .
2. Находим объем комнаты, умножив площадь на высоту потолков: 14·3,5 = 49 м 3 .
3. Находим общую мощность радиатора отопления: 49·40 = 1960 Вт.
4. Находим количество секций: 1960/160 = 12,25. Округляем в большую сторону и получаем 13 секций.
5. Умножаем полученное количество на коэффициенты:

Угловая комната – коэффициент 1,2;

Панельный дом – коэффициент 1,1;

Два окна – коэффициент 1,1;

Первый этаж – коэффициент 1,1.

Таким образом, получаем: 13·1,2·1,1·1,1·1,1 = 20,76 секций. Округляем их до большего целого числа – 21 секция радиаторов отопления.

При расчетах следует иметь в виду, что различные типы радиаторов отопления имеют разную тепловую мощность. При выборе количества секций радиатора отопления необходимо использовать именно те значения, которые соответствуют выбранному типу батарей .

Расчет секций биметаллического радиатора на площадь. Преимущества биметаллических радиаторов отопления

Сердечник и вертикальные теплопроводные каналы фигурно-ребристого биметалла изготавливают из стали, а внешний слой батареи выливают из алюминиевого сплава. Такие сборные секции биметаллических радиаторов отопления Stout выдерживают давление, превышающее 20 атмосфер при температуре теплоносителя до 130⁰С. В техническом паспорте к каждой модели секционного оборудования содержатся детальные технические описания. Биметаллические отопительные приборы выдерживают экстремальные нагрузки при монтаже в многоэтажках и загородных коттеджах с автономным отоплением. Профессиональный предварительный расчет мощности, объема теплоносителя или количества секций для экономного обогрева помещений сокращает разовые и ежемесячные затраты на отопление.

Преимущества монтажа:

1. Надежность. Гарантийный срок эксплуатации составляет 20 лет при интенсивном использовании.
2. Повышенная мощность. Исходные технические параметры радиаторов превосходят алюминиевые форм-факторы.
3. Эстетика. Компактность и внешний вид монолитных секций гармонирует с классическими или креативными интерьерами.

Перечисленные особенности радиаторов биметаллического типа повышают конкурентоспособность приборов отопления для рабочих площадей в жилых комнатах и подсобных помещениях. Недостаток биметалла – это цена наборных секций, которая превосходит аналоги, изготовленные из простых и дешевых материалов. Классические батареи уступают по теплоотдаче, поэтому применение исходной формулы расчета сокращает количество биметаллических наборных секций, снижает себестоимость проекта.
