Объем воды в одной секции чугунного радиатора. Батареи из чугуна старого и нового образца

Объем воды в одной секции чугунного радиатора. Батареи из чугуна старого и нового образца

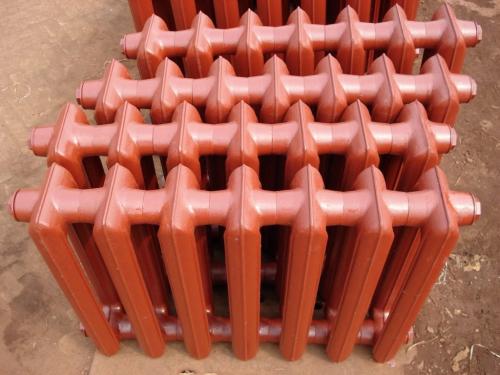

Чугунные ребристые радиаторы продолжают работать во многих квартирах и учреждениях, построенных во времена Советского Союза. Такой длительный срок службы обусловлен их техническими характеристиками. В былые времена существовало два типа чугунных батарей:

• Классические – это хорошо знакомые всем «гармошки». Объем воды в чугунной батарее этого типа составлял 1.5 литра. При ее весе в пустом состоянии 7.1 кг, он мгновенно увеличивался до 8.6 кг после заполнения теплоносителем. Как правило, одна секция батареи обладала тепловой мощью 170 Вт, а для обогрева комнаты площадью 20 м2 требовалось 11-12 элементов, что в совокупности без теплоносителя весило 85 кг, а в заполненном виде – 103 кг.

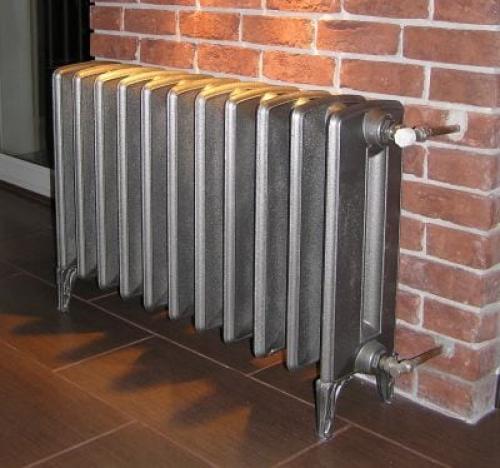

• Винтажные модели встречались нечасто, смотрелись презентабельно, но их вес был еще больше – 12-14 кг без теплоносителя. Объем секции чугунного радиатора винтажного типа так же составлял 1.5 л, но тепловая мощь была значительно меньше – всего 150-156 Вт.

Это были по-настоящему тяжелые радиаторы, которые требовалось регулярно подкрашивать, а острые углы их ребер представляли опасность для детей.

У современных батарей из чугуна параметры в корне отличаются от старых «монстров»:

• Средний вес одной секции составляет 4 кг, что в два раза меньше советских обогревателей.
• Объем воды в чугунном радиаторе нового поколения равен 0.8 литра.
• Уровень теплоотдачи одной секции составляет 140 Вт, что меньше, чем в батареях старого образца. Для нагрева помещения площадью 20 м2 потребуется уже 14 элементов, но их вес вместе с водой не превышает 60 кг.

Если требуется установка чугунных радиаторов, состоящих из 12 и более секций, то целесообразней разделить их на два устройства. Это увеличит КПД конструкции, так как теплоноситель быстрее будет проходить по системе. Кроме того, для их монтажа не потребуются дополнительные фиксаторы.

Связанные вопросы и ответы:

Расчет секций чугунного радиатора. Расчет количества секций

Для эффективного обогрева жилья в зимний период обязательно понадобятся радиаторы отопления. Когда нужны модели, отличные неплохой теплопроводностью и долгим ресурсом эксплуатации, лучше сразу устанавливать чугунные батареи.

Радиаторы выплавляются из чугунного сплава, в котором содержится высокий процент углерода. Металл получается несколько хрупким (батареи поэтому не рекомендуется ронять), но при правильной установке на кронштейны они способны прослужить без коррозийных воздействий более полувека.

Как рассчитать количество секций и мощность чугунных батарей.

Чугунные радиаторы или, как их привыкли называть многие из нас, батареи до сих пор весьма популярны среди населения, благодаря своей достаточно доступной цене и хорошей теплоотдаче. Главное при их установке – верно рассчитать их вес и размер.
Определяем количество секций и вес чугунной батареи перед ее установкой
Прежде чем поставить в своем доме чугунный радиатор, нужно точно определить его вес и мощность, с которой будут работать его секции. При этом, когда вы рассчитываете данные параметры, в первом случае необходимо исходить из прочности стены, а во втором – из размеров помещения.

Как рассчитать вес секции батарей отопления?

Определить вес батареи из чугуна достаточно легко. Для устаревших моделей вес одной секции равен примерно 7 кг. Секции радиаторов из чугуна, которые производят сегодня, — немного легче. Они весят около 6 кг. Прибавьте к этому весу по 1,5 кг и у вас получится вес секции, наполненной водой. Теперь вам остается только перемножить эту величину на число секций в вашем радиаторе, и вы получите его общую массу.
Масса всей батареи, наполненной водой, не должна быть выше максимальной нагрузки, которую способна выдержать стена в вашем доме. Максимально допустимую нагрузку на стены определяет материал, из которого они сделаны. Величину этого показателя вы можете узнать, обратившись в ЖЭУ.
Чтобы избежать появления на стенах трещин, рекомендуем вам установить побольше креплений для радиатора, либо же, если он очень тяжелый, и вовсе установить его на пол.

Какое количество секций нужно для обогрева 1 м2?

Число секций чугунного радиатора напрямую связано с размерами помещения, в котором он будет установлен. Если это комната, потолки у которой высотой до 3 м, то вам следует произвести расчет ее площади, а затем умножить получившееся число на 100 ватт. Величина, которая у вас получится, будет показателем мощности радиатора, необходимой для обогрева комнаты. Делим его на 150 Вт – средняя величина мощности секции батареи из чугуна. Если у вас получилось не целое число, округляем его в большую сторону.

Для более точного определения того, сколько квадратов способна обогреть секция батареи, при расчетах следует учесть тепловой поток помещения:

• В доме, возведенном из панелей, он равен 40 Вт на м3;
• В доме из кирпича – 34 Вт на м3;
• В помещениях имеющих, качественную теплоизоляцию – около 2 Вт на м3.

Как произвести расчет объема комнаты?

Если при расчете вы учитываете тепловой поток комнаты, то вам требуется вычислить не ее площадь, а ее объем. Этот объем вам необходимо будет умножить на показатель теплового потока, после чего полученное число разделить на мощность секции, равную 160 Вт.
В случае, если высота потолков в помещении составляет более 3 м, вам также потребуется рассчитать его объем, но в этом случае все расчеты делаются с учетом того, что на обогрев 1 м3 воздуха необходимо 40 Вт мощности радиатора.
Если комната угловая, расположена на первом или последнем этажах панельного здания, а также имеет более одного окна, то величину мощности, которая требуется для ее обогрева, нужно умножить на 1,2.
Совсем не обязательно чтобы все секции, которые требуются для обогрева комнаты, были объединены в один радиатор, можно разбить их количество на несколько небольших батарей и установить их в разных частях комнаты. Таким образом, вы уменьшите нагрузку на стены и снизите теплопотерю во время распределения тепла по комнате.
Перед приобретением радиатора для обогрева своего жилья обязательно рассчитайте, сколько в нем должно быть секций, потому как лучше лишний раз перестраховаться, чем приобрести батарею с недостаточной мощностью.

Объем воды в секции биметаллического радиатора. Определяем объем с помощью документации

Начальные цифры можно взять, как из документации с техническими характеристиками, так и из специальных составленных производителями таблиц. В обоих случаях указывается определенный показатель, которому соответствует такой объем воды, который может уместиться в погонном метре радиатора.

Этим показателем является межосевое расстояние. Под ним понимают расстояние, которое разделяет верхний и нижний коллекторы. Многие производители выпускают батареи, соблюдая стандартные значения межосевого расстояния. Чаще всего оно составляет 30 и 50 см.

Расчет объема воды предусматривает такие шаги:

1. Определение длины панельных радиаторов или количества секций алюминиевых или биметаллических батарей с гладкими внутренними стенками (такие стенки позволяют снизить гидравлическое сопротивление).
2. Определение объема воды на погонный метр. Для этого в таблице смотрят на межосевое расстояние. Напротив его величины ищут объем воды. Если устройство для отопления секционное, то узнают, сколько воды может поместиться внутри одной секции.
3. Умножение полученных величин.

Этот метод сложно использовать для трубчатых радиаторов и батарей, выполненных по индивидуальным заказам. Это потому, что для первых устройств производители используют различные, прошедшие проверку на ГОСТ, трубы. Они имеют разные диаметры, толщину стенок и длину. Поэтому таблиц с усредненными значениями объема и расстояния между коллекторами нет. На помощь может прийти документация с техническими характеристиками и составленная производителем таблица. В ней кроме межосевого расстояния также может указываться сопротивление нагретой жидкости и вес устройства с этой жидкостью.

Для устройства отопления, изготовленного по желанию клиента, может и не быть технической документации с очень детальными характеристиками. Ведь оно выпускается только в малой партии, и нет смысла высчитывать все характеристики, включая объем и сопротивление воде.

Сколько воды в одной секции чугунной батареи советского образца. Объем воды в радиаторе отопления – алюминиевом, чугунном, биметаллическом

Существует много причин, из-за которых вам может потребоваться узнать объем воды в радиаторе отопления. Самый простой способ – посмотреть в спецификации, инструкции или другой документации к изделию. Но что делать если ее нет?

Из этой статьи вы узнаете, сколько литров воды в одной секции радиатора отопления в зависимости от его модели и габаритов. Также мы расскажем, как рассчитать этот показатель для нестандартных моделей.

Сколько воды в одной секции чугунного радиатора отопления

Чугунные батареи отличаются по высоте секций, глубине,и. Например, у модели МС 140-500 высота 50 мм, а глубина – 140 мм. В основном на объем воды в чугунной секции радиатора влияет его высота.

Наиболее распространенной остается серия МС. В зависимости от производителя объем теплоносителя может меняться, поэтому есть небольшой разброс.

Объем одной секции марки МС (в литрах)

• МС 140-300 – 0,8-1,3;
• МС 140-500 – 1,3-1,8;
• МС-140 – 1,1-1,4;
• МС 90-500 – 0,9-1,2;
• МС 100-500 – 0,9-1,2;
• МС 110-500 – 1-1,4.

Большой популярностью пользуются чугунные батареи серии ЧМ. Маркировка модели указывает на количество каналов, высоту и глубину секции. Например, ЧМ2-100-300 имеет высоту 300 мм, глубину 100 мм, а вода в ней циркулирует по двум каналам.

Объем воды в одной секции марки ЧМ (в литрах)

• ЧМ1-70-300 – 0,66;
• ЧМ1-70-500 – 0,9;
• ЧМ2-100-300 – 0,7;
• ЧМ2-100-500 – 0,95;
• ЧМ3-120-300 – 0,95;
• ЧМ3-120-500 – 1,38.

Совет

Приведенные ниже данные соотносятся с характеристиками других производителей. Чтобы не рисковать можно использовать их, добавив 20-процентный запас прочности.

Объем воды в одной секции алюминиевого радиатора

Существуют десятки производителей алюминиевых батарей отопления, изделия каждого из них отличаются конструкцией и размерами внутренних каналов. Поэтому можно только приблизительно сказать, сколько воды в одной секции алюминиевого радиатора.

Основное отличие моделей в высоте, поэтому приводим список наиболее распространенных размеров (данные указаны в литрах):

• 350 мм – 0,2-0,3;
• 500 мм – 0,35-0,45;
• 600 мм – 0,4-0,5;
• 900 мм – 0,6-0,8;
• 1200 мм – 0,8-1.

Для нестандартных размеров можно использовать формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.8

Результат будет примерным, но, если под рукой нет спецификации к оборудованию, можно пользоваться полученным значением. Так вы сможете определить сколько воды в одном ребре алюминиевой батареи с погрешностью не более 20%.

Отметим, что емкость алюминиевого радиатора отопления со временем может уменьшаться за счет появления коррозии. Она образуется из-за воды с плохими показателями щелочности или кислотности. Также объем жидкости в алюминиевом радиаторе может быть уменьшен из-за заиливания.

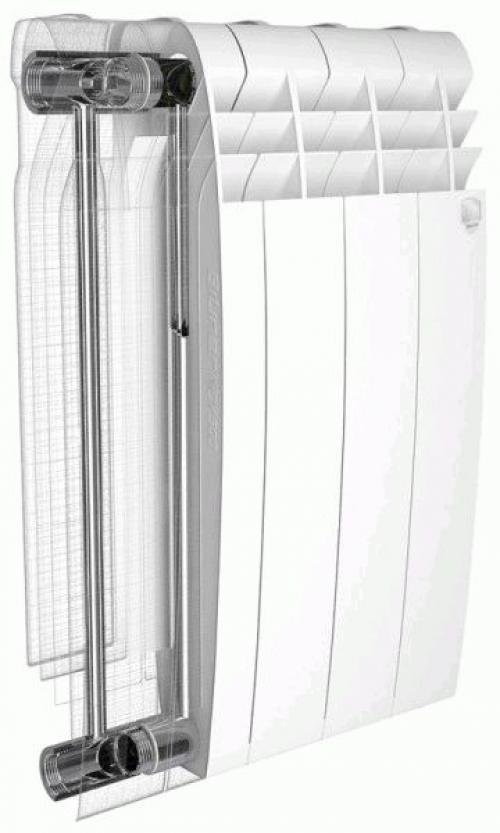

Сколько воды в одной секции биметаллического радиатора

Как и в случае с алюминиевыми, существует много вариантов производителей и марок биметаллических батарей отопления. Точно так же отличается их строение, внешний вид, диаметры каналов.

Объем воды в биметаллическом радиаторе зависит от его высоты и составляет (в литрах):

• 35 см – 0,1-0,15;
• 50 см – 0,2-0,3;
• 60 см – 0,25-0,35;
• 90 см – 0,3-0,5;
• 120 см – 0,4-0,6.

Чтобы подсчитать объем секции биметаллического радиатора нестандартной высоты используйте формулу (V – объем в литрах, h – высота в метрах):

V = h x 0.35

Так вы получите ориентировочное значение, которое может колебаться в пределах 20%.

Объем воды в радиаторе отопления таблица

Надеемся, что смогли помочь вам определиться с объемом воды в одной секции батареи. Напомним: если вы собираетесь производить какие-либо манипуляции с отопительной системой, лучше не рисковать.

При работе с нестандартными моделями рассчитывайте их объем с небольшим запасом в 10-20%. Это не усложнит задачу, но поможет избежать неприятностей. Не забудьте поделиться статьей с друзьями!

Источник: https://alyuminievye-batarei.aystroika.info/novosti/ploshchad-obogreva-odnoy-sekcii-chugunnogo-radiatora-raschet-radiatorov-otopleniya-po

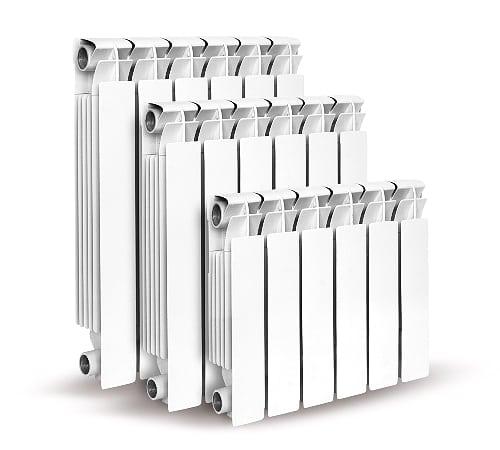

Объем воды в алюминиевой батарее. Алюминиевые отопительные приборы

Технические характеристики

Так, инструкция указывает на то, что масса одной секции не может быть меньше килограмма, а сборка десятисекционной батареи с учётом ниппелей не может быть менее 11 кг!

Прибор в разрезе (экструзионный)

Объем одной секции алюминиевого радиатора во многом зависит от способа его изготовления, а таких способов есть только два – это литьевой и экструзивный.

• Более технологичным специалисты считают производство продукции литьевым методом – он позволяет получить цельносварной секционный корпус . Безусловно, там есть шов, но он выполняется контактной сваркой. Безусловно, цена такой продукции получается несколько выше.
• А вот метод прессования или экструзионный, представляет процесс, когда из сплава с очень высоким содержанием Al (98%) выдавливают несколько элементов . Их соединение производится механическим путём и при этом используется клей высокого качества. Продукция, полученная методом экструзии, обладает высокой устойчивостью к коррозии, а основным её недостатком (слабым местом) можно назвать механический способ соединения.

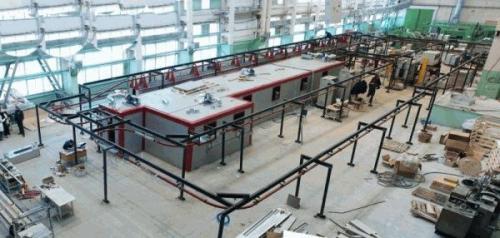

Поточная линия для покраски радиаторов в Златоусте

• Определить эксплуатационные свойства помогает не только объем воды в алюминиевом радиаторе отопления, но также его форма – ребристая и секционная . Ребристость позволяет осуществлять максимально возможный контакт с воздухом в помещении, что способствует его скорейшему нагреванию, а секции позволяют уменьшать и увеличивать прибор по мере необходимости, в зависимости от объёма отапливаемого помещения.
• Кроме того, защитой от коррозии является покраска продукции в два слоя . Малярные работы, как правило, выполняются на специализированных поточных линиях, которую обслуживают всего несколько человек (см. фото вверху). Подобные процессы осуществляются в два этапа – сначала, методом анафореза накладывается первый слой, что обеспечивает антикоррозийную защиту и цветовую устойчивость для следующего покрытия. Вторым слоем уже напыляют порошковую эмаль, что мы и видим на готовом изделии.

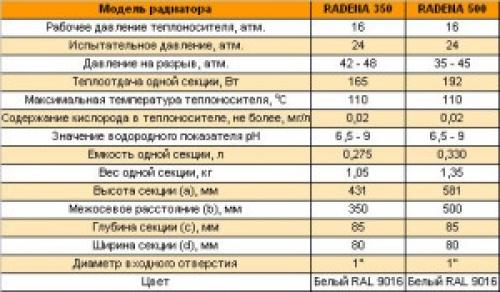

Таблица: габариты, масса, теплоотдача и объем секции алюминиевого радиатора

Проводим вычисления мощности

Примечание. Для того чтобы все вычисления соответствовали действительности, важно место, куда вы собираетесь установить радиатор.

Так, как правило, это делают под окном – тёплый воздух от отопительного прибора, поднимаясь вверх, создаёт своеобразную ширму, которая защищает комнату от холодных потоков, движущихся от стекла.

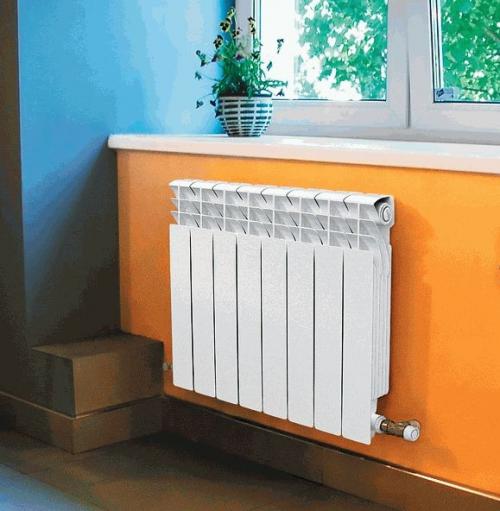

Батарея под окном в режиме эксплуатации

Итак, посчитать объем воды в алюминиевом радиаторе, как вы понимаете, не составляет какой-либо проблемы – для этого достаточно знать объём одной секции и их количество, а затем сложить эти значения вместе (см. таблицу).

Точно так же вы можете определить и мощность батареи, если знаете номинальное значение одной секции и их количество, но давайте посмотрим, как рассчитать этот показатель для комнаты определённой величины.

Если высота потолков не превышает 2,7м, то вычисления можно вести по квадратуре, и мы для примера возьмём комнату с площадью (S) 4,5×5,5м, тогда S=4,5*5,5=24,75м2, и воспользуемся радиатором GLOBAL KLASS с мощностью секции 232 Вт.

Нам, для подсчёта количества секций понадобится формула S*100/P, где 100, это необходимое количество ватт на квадратный метр, а P, это мощность одной секции. Значит, Kколичество секций=S*100/P=24,75*100/232=10,66 или 11 секций (объем воды в одной секции алюминиевого радиатора здесь 0,54л, значит, 0, 54*11=54,54л).

Теперь возьмём параметры того же отопительного прибора и такую же площадь, но высоту потолков – 3м, тогда нам понадобится делать расчеты на м3, где необходимо 41Вт теплоотдачи.

Объём помещения (V) у нас получается 4,5*5,5*3=74,25м3, значит, разделим его на мощность одной секции. У нас получится Kколичество секций=V*41/P=74,25*41/232=13,1 или 14 секций, чтобы был запас.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/obem-vody-v-chugunnoy-bataree-batarei-iz-chuguna-starogo-i-novogo-obrazca

Объем секции алюминиевого радиатора. Основные рабочие характеристики

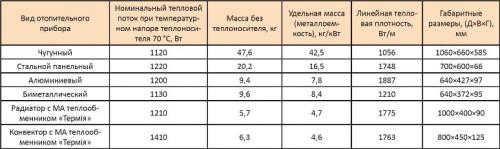

Сравнительные характеристики

Технические характеристики и конструктивные решения алюминиевых радиаторов разрабатываются для обеспечения ими удобного и надежного нагрева помещений. Основными составляющими, характеризующими их технические свойства и эксплуатационные возможности являются такие факторы.

Рабочее давление. Современные алюминиевые радиаторы рассчитаны на показатели давления теплоносителя в системе отопления от 6 до 25 атмосфер. Для гарантии этих показателей в заводских условиях каждая батарея тестируется при давлении в 30 атмосфер. Этот факт дает возможность устанавливать это теплотехническое оборудование в любую систему отопления, где исключается возможность образования гидроударов.

Мощность. Этот показатель характеризует термодинамический процесс передачи тепла с поверхности батареи отопления в окружающую среду. Он указывает, какое количество тепла в ваттах может произвести прибор в единицу времени.

Кстати, теплоотдача от алюминиевых радиаторов происходит способом конвекции и теплового излучения в соотношении 50 на 50. Числовое значение параметра теплоотдачи каждой секции указывается в паспорте прибора.

При расчете необходимого для установки количества батарей, их мощность играет первостепенную роль. Максимальная теплоотдача одной секции отопительного алюминиевого радиатора довольно велика и доходит до 230 Ватт. Такой внушительный показатель объясняется высокой способностью алюминия к теплопередаче.

Влияние подключения на теплоотдачу

Объем секции. Этот показатель характеризует количество теплоносителя, который присутствует в секции радиатора в рабочем состоянии. Он зависит от габаритных размеров радиатора и его внутренней конструкции. Для каждого типа и вида радиаторов эта величина различна.

Объем секции является важной технической характеристикой алюминиевого радиатора и обязательно указывается в сопроводительном паспорте на каждое изделие от производителя.

Благодаря конструктивным особенностям для заполнения алюминиевого радиатора необходимо использовать меньший объем теплоносителя в сравнении с чугунным прибором такой же мощности.

Это значит, что для его нагрева нужно затратить меньше энергии, чем для чугунного аналога.

Температурный диапазон нагрева теплоносителя в алюминиевых батареях превышает 100 градусов.

В качестве справки, стандартная секция алюминиевого радиатора высотой 350–1000 мм, глубиной 110–140 мм, с толщиной стенок от 2 до 3 мм, имеет объем теплоносителя 0,35– 0,5 литра, и способна нагреть площадь в 0,4–0,6 квадратного метра.

Сколько м2 в 1 секции чугунного радиатора. Количество кВт одного сегмента радиатора из чугуна

Зная мощность секции батареи, можно сделать расчет общего количества секций чугунного радиатора, нужного для отопления определенной комнаты.

Размеры радиаторов отопления, предназначенных для комнат с одинаковой площадью, могут быть разными, а их теплоотдача – одинаковой. Зарубежные устройства отопления имеют меньшие размеры, чем отечественные, но создают столько тепла, сколько производят отечественные.

Чем отличаются иностранные радиаторы от отечественных

Продукция обеих групп производителей изготавливается практически из одинакового чугуна. Разница заключается в особенностях поверхности чугуна.

Внутренние стенки отечественных батарей можно назвать «шершавыми». Это создает дополнительное сопротивление движению воды. Из-за этого циркуляция теплоносителя ослабляется, а вместе с ней падает отдача тепла.

Зарубежные варианты имеют гладкую внутреннюю поверхность . Циркуляция теплоносителя легко скользит по ней, не «чувствуя» большого гидравлического сопротивления. Поэтому меньшие поиностранных устройств отопления способны пропустить больше воды на единицу внутренней площади и впитать больше тепла. В итоге их мощность растет. Их нужно устанавливать в комнатах с большой площадью (30 и более кв. м.).

Мощность классических радиаторов

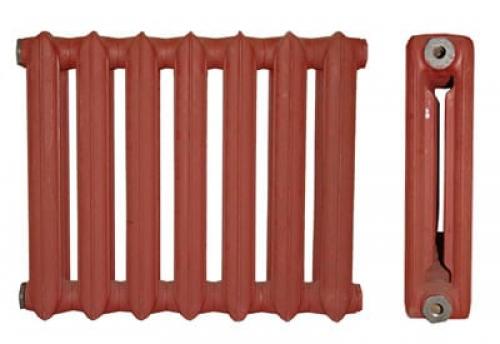

Большой популярностью пользуютсяМС-140.   Есть две модификации:

1. МС-140-300.
2. МС-140-500.

Секции первой модели радиатора меньше и способны выдать 0,106 кВт.

Мощность сегментов второй модели измеряется 0,160 кВт.

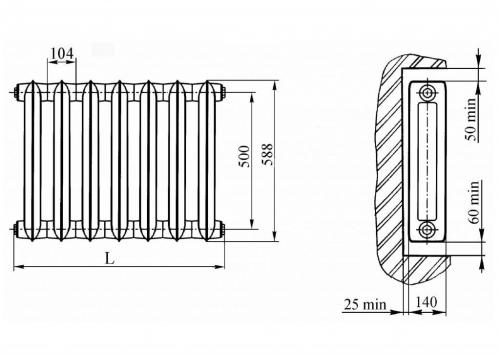

Они большие по размерам и тяжелые. Большая модель имеет секцию, высота и ширина которой  0,588х0,121 м. Объем внутреннего пространства одного сегмента равняется 1,5 л.

Теплоотдача современных чугунных устройств

Очень большой эффективностью в плане отдачи тепла обладают чешские чугунные радиаторы . Эти устройства для отопления домов с разной площадью имеют секцию, которая отдает 0,14 кВт. Такую мощность имеет отопительное устройство Viadrus STYL 500. Ее сегмент почти вдвое легче и меньше секции вышеописанных устройств. Одна частица такого чугунного устройства вмещает 0,8 л теплоносителя.

Подобный объем имеют секции радиаторов некоторых российских производителей. Они способны отдавать тепло в 0,102 кВт. По этому показателю они отстают от чешской продукции, но лучше МС-140.

Простейший расчет мощности батарей

Чтобы сделать расчет мощности устройства, необходимого для отопления помещения площадью 25 м² , нужно:

1. Определить объем помещения. Для этого 25 м2 нужно умножить на высоту комнаты, например, 2,5 м. Получается цифра 62,5 м.куб.
2. Полученный результат нужно умножить на специальный коэффициент. Он зависит от типа помещения. Если это панельный дом, то он составляет 0,041 кВт на 1 м. куб.: 62,5х0,041 = 2,562 кВт – общая мощностьустройства для комнаты площадью в 25 м2.

Далее нужно разделить общую теплоотдачу на мощность сегмента: 2,562/0,14 = 18,3 – количество секций батареи, необходимое для отопления помещения, площадь которого составляет 25 м2. Полученную цифру нужно округлять вверх. Нужно покупать батарею с 19 секциями. Можно приобрести две батареи с таким количеством сегментов, которые в сумме дадут цифру 19.

Указанный во втором шаге коэффициент зависит от типа дома. Этот показатель может быть таким:

• 0,034 кВт/м – для домов, построенных из кирпича;
• 0,02 кВт/м – для домов, строительство которых велось с соблюдением современных стандартов.

Более сложный способ

Он предусматривает использование двух показателей:

1. Общей потребности в тепле.
2. Теплоотдачи одного ребра радиатора (эту величину можно взять из технической документации).

При определении первого показателя необходимо учитывать:

1. Площадь помещения.
2. Этаж.
3. Высоту потолка (превышает ли она 3 м. или нет).
4. Наличие кондиционера, камина.
5. Число и площадь окон.
6. Наличие утепления стен, пола и потолка.

Потребность в количестве тепла определяют в такой последовательности:

1. Вычисляют объем помещения (площадь умножают на высоту).
2. Объем умножают на цифру 41 Вт (согласно СНИП на 1 м.куб. должно создаваться 41 Вт тепла).
3. Корректируют полученную цифру на различные коэффициенты:

• если потолок меньше 3 м, то высоту делят на 3 и полученный результат умножают на вычисленную потребность в тепле. Если больше, то делают то же самое;
• если комната угловая, то полученную цифру умножают на 1,8;
• если есть одно большое окно или несколько окон, то результат снова умножают на 1,8. В случае наличия пластиковых стеклопакетов применяют корректирующий коэффициент 0,8;
• если выполняется нижнее подключение батареи, то берут корректирующий коэффициент 1,1;

В конце полученную цифру делят на теплоотдачу секции и определяют число ребер.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/skolko-litrov-vody-vhodit-v-odnu-sekciyu-chugunnoy-batarei-moshchnost-chugunnogo-radiatora

Сколько секций чугунных батарей нужно на квадратный метр. Разъяснения по проведению вычислений

Алгоритм расчета построен на том, что для отопления 10 м² требуется 1 кВт тепловой энергии. Понятно, что это соотношение – весьма условно, поэтому оно будет корректироваться целым рядом коэффициентов, учитывающих специфику помещения.

• Площадь помещения – вычислить несложно, особенно если комната имеет традиционную прямоугольную конфигурацию.

Помощь в расчете площадей помещений сложной формы

Если комната имеет более сложную форму, то можно применить несколько различных подходов. Подробнее об этом, с рассмотрением возможных примеров и с калькуляторами расчета – в статье про вычисление площадей помещений .

• Количество внешних стен. Чем их больше, тем существеннее теплопотери, и это учтено программой расчета.
• Немалое значение имеет расположение внешних стен комнаты относительно сторон света. Причину, наверное, пояснять не требуется.
• Если стена расположена с наветренной стороны относительно традиционных зимних ветров, то она будет выхолаживаться быстрее – стало быть, необходим запас тепловой мощности для компенсации этого явления.
• «Уровень мороза» характеризует климатические особенности региона. В этой графе указываются не аномальные температуры, а вполне обычные для самой холодной декады зимы.
• Если стена утеплена в полной мере, на основании проведенных теплотехнических расчетов, то уровень термоизоляции может считаться качественным. Вообще неутепленные стены, в принципе, даже рассматриваться не должны, так как отопление станет переводом денег на энергоресурсы, и все равно в доме не достичь комфортного микроклимата.
• Чем выше потолки, тем значительнее объем комнаты, и тем больше требуется тепловой энергии для ее прогрева.
• Две следующие графы учитывают соседство комнаты по вертикали – сверху и снизу, то есть, по сути, теплопотери через потолок и пол.
• Далее – несколько полей касающихся наличия и особенностей окон. Естественно, что от этих параметров напрямую зависит общая потребность помещения в тепловой энергии для компенсации возможных теплопотерь.
• Если в помещении имеется постоянно используемая дверь, выходящая на улицу, в холодный подъезд или на неотапливаемый балкон, то любое ее открытие сопровождается притоком холодного воздуха. Это необходимо компенсировать определенной добавкой мощности.
• Особенности конкретной системы отопления могут повлиять на схему врезки радиаторов в контур. А это, в свою очередь, отражается на теплообменных характеристиках батарей. Необходимо выбрать из представленных примеров предполагаемую схему врезки.
• Радиатор, размещенный на стене открыто, спрятанный в нишу или прикрытый кожухом – все они будут серьезно различаться по своей теплоотдаче. Это учтено в специальном поле ввода — необходимо выбрать из списка особенности установки.
• Наконец, сами по себе модели чугунных радиаторов МС различаются линейными параметрами и, соответственно, своей удельной тепловой мощностью в пересчете на одну секцию. В предлагаемом списке представлены самые распространение типы чугунных батарей МС, а их характеристики уже заложены в программу расчета.
• Результат покажет рекомендуемое количество секций для установки в конкретном помещении.

Советские чугунные батареи, характеристики. Технические характеристики чугунных радиаторов отопления

Внешние особенности конструкции

Чугунные радиаторы производятся только в заводских условиях, для этих целей используют серый сорт чугуна. Радиатор составляется из отдельных секций или «зубчиков», в каждом заключен канал круглой или овальной формы, по которому будет двигаться теплоноситель . Секции могут быть одноканальные и двухканальные. Секции собирают в одну батарею, их стыкуют между собой, прокладывают термостойкие прокладки для герметичности . Размер батареи будет зависеть от количества секций.

Размер подбирают индивидуально в зависимости от площади помещения, утепленности и количества оконных и дверных проемов в доме. По размерам радиаторы могут варьироваться от 50 до 140 сантиметров в глубину, от 35 до 150 сантиметров в высоту, ширину выбирают исходя из количества секций.

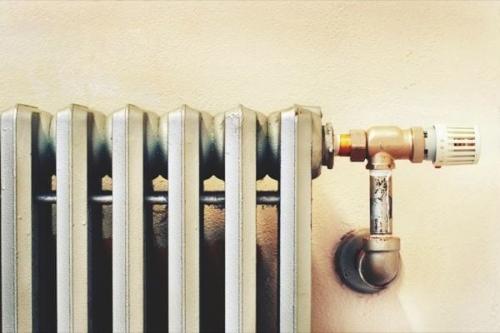

Батареи изготавливают по методу литья , поэтому конструкция получается герметичная, надежная.  Чугун отлично накапливает и отдает тепло, подходит для систем автономного и централизованного отопления. Чугунные батареи обладают высоким показателем износостойкости и сроком службы , хорошо выдерживают скачки давления, рабочее давление в батарее – 9 атмосфер. Они непривередливы к теплоносителю, мелкий песок и накипь при движении горячей воды не могут нанести значительных повреждений каналам внутри секций. Для систем центрального отопления, где теплоноситель за время пути «приобретает» хороший запас химических элементов, чугун также подойдет, так как металл не вступает в реакции и не ржавеет.

Технические особенности чугунных радиаторов

Характеристики чугунных радиаторов отопления зависят от модели батареи.   МС-140 — самая распространенная модель с долгим сроком службы .

МС-140 имеют внушительные габариты и глубину 140 см, мощность от 0,12 до 0,16 см, теплоносителя в секции намного больше, чем у аналогов (от 1,11 до 1,45 л),. Площадь нагревающейся поверхности – 0,24 м2, давление — 9 атмосфер.

Внешний вид батарей непривлекательный. Современные модели имеют более интересный дизайн, например, ЧМ (г. Чебоксары) делают плоскую лицевую часть, что упрощает уход  и эстетично смотрится. Радиаторы выпускаются одно-, двух- и трехканальные и имеют следующие технические характеристики:

1. ЧМ-1, компактные в глубину до 70 см, мощность от 0,075 до 0,11 КВТ, вес секции в среднем 4 кг. Рабочее давление — 9 атмосфер.
2. ЧМ-2, до одного метра в глубину, вес примерно 6 кг, мощность от 0,1009 до 0,1423 КВТ. Оптимальное давление — 9 атмосфер.
3. ЧМ-3, вес 7 кг, глубиной 130 см, мощность от 0,1083 до 0,1568 КВТ. Давление будет составлять 9 атмосфер.

Мс-110 (завод Сантехли) производит компактные радиаторы, их легко вместить в небольшие проемы и спрятать под узкими подоконниками, внешний вид остался почти неизменным.

Зарубежные фирмы особое внимание уделяют внешнему виду радиаторов. Они имеют современный дизайн и компактную форму, у них высокая теплоотдача за счет очень гладкой поверхности . В качестве элемента декора на.

Технические характеристики  фирмы Konner модель «Модерн»: глубина всего 80 см, рабочее давление — 12 атмосфер, а мощность — от 012 до 0,15 КВТ при весе всего около 5 кг.

Что нужно знать перед покупкой

Срок службы чугунных радиаторов при правильном уходе и качественно выполненной работе почти не ограничен. Долгий нагрев вполне компенсируется и долгим остыванием и хорошей теплоотдачей . Неприхотливые, надежные радиаторы удобны в эксплуатации, не требуют сложного ухода или монтажа.

Чтобы в комнатах было тепло, нужно точно рассчитать мощность: на 1 м2 площади необходимо около 120 ватт мощности при условии, что в помещении оконный проем и одна стена наружная. При изменении условий лучше добавить секции. Для внутридомовой системы температура теплоносителя должна быть не ниже 70 градусов, тогда количество секций можно сократить. Если площадь помещения большая, с несколькими окнами и плохо утеплена, расчет лучше делать исходя из формулы: на 10 м2 площади понадобится 1,3 КВТ мощности.

Важно, чтобы чугунные батареи не были подвержены частым или сильным гидравлическим ударам.  Нужно следить за состоянием краски. Своевременный уход может увеличить срок эксплуатации. Технические параметры подбираются исходя из состояния и типа системы отопления. Для централизованных систем лучше выбрать радиаторы, отвечающие техническим требованиям теплоносителя, и рассчитывать с запасом мощность.

Устанавливать радиаторы нужно только на, которые выдержат нагрузку! Есть варианты напольного размещения, для этого некоторые модели оснащены ножками. Для придания эстетичного вида радиаторы можно закрыть экраном.
