Как разобрать алюминиевый радиатор отопления своими руками. Сборка батарей

Как разобрать алюминиевый радиатор отопления своими руками. Сборка батарей

В принципе, имея под рукой необходимые инструменты, даже новичок сможет собрать или разобрать алюминиевый радиатор своими руками.

Чтобы установить обогреватель из алюминиевого радиатора своими руками, необходимо:

1. Расположить батарею на ровной поверхности. Это необходимо для того, чтобы обследовать устройство перед его монтажом и проверить все места соединений на наличие возможных трещин или сколов.
2. Перед тем, как соединить элементы обогревателя, резьба в местах соединения очищается не только от мусора, но и от заводской краски. Делается это при помощи наждачной бумаги с мелким зернистым покрытием. Это важно, так как в дальнейшем слой краски может потрескаться, что приведет к течи. Ради товарного вида производители окрашивают не только секции радиаторов, но и места их стыков.

   Очищая батарею от краски, нужно следить, чтобы наждачная бумага не оставила на ней царапин, которые так же в будущем могут стать причиной течи.

3. Все прокладки следует промыть в мыльном растворе , а если в отопительной системе предполагается использование антифриза, то их нужно обезжирить, так как этот носитель способен проникать в любые, даже самые незначительные неровности.
Перед соединением секций желательно изучить чертеж ключа для сборки алюминиевого радиатора, чтобы знать, как им пользоваться. Этот металл очень мягкий, поэтому любое слишком большое усилие может повредить резьбу и тогда придется покупать новую секцию.
4. На ниппель гайку надевается паронитовое уплотнение с обеих сторон. Ключ помещается сверху и легко проворачивается пару раз, то же проделывается с нижним отверстием. Только после того, как места стыков были прихвачены, можно при помощи рычага закрутить их более плотно.
5. Отверстие, которое не будет использоваться, закрывается заглушкой, а на другое крепится кран Маевского и сборка алюминиевого радиатора готова.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-razobrat-alyuminievyy-radiator-otopleniya-svoimi-rukami-razborka-alyuminievogo-i

Как разобрать батарею чугунную. Разборка алюминиевого и биметаллического радиатора

Перед тем как разобрать батарею отопления, подготовьте необходимые инструменты.

В качестве основного инструмента используется ниппельный ключ (можно арендовать в специализированном магазине за небольшие деньги). Он представляет собой пруток длиной около 700 мм. С одной стороны к нему приварена головка ключа с размером 24х40 мм, а с другой сделано сквозное отверстие. В него можно вставить металлический пруток. С его помощью проще будет прокручивать гайку.

Это — основной инструмент, который используют при сборке/разборке радиаторов отопления

На поверхности ключа нанесены несколько насечек. Расстояние между ними соответствует ширине секции радиатора. Вставив ключ внутрь батареи, и сосчитав количество насечек, вы легко найдёте ниппель нужной секции.

Перед тем, как разобрать батарею отопления, необходимо сориентироваться с направлением вращения ключа. Радиатор укладываем на ровную горизонтальную поверхность лицевой стороной вверх. Справа будет правая резьба, а с левой стороны-левая. Чтобы не запутаться, можно поступить проще: берём гайку и наживляем поочерёдно справа и слева, а потом делаем вывод, в какую сторону вращать ключ. Это важно, поскольку резьбу легко сорвать и тогда нужно покупать две новые секции. Импортные производители на заглушках и футорках с лицевой стороны секции делают следующие обозначение для резьбы: D-правая, S-левая.

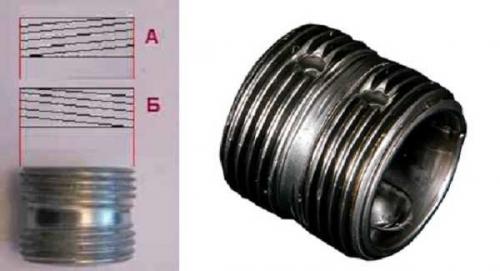

Резьба на ниппель-гайке может быть правой или левой, потому перед тем, как разбирать радиатор, определяем в какую сторону нужно крутить

Допустим, необходимо открутить одну секцию справа. Для этого ключ «лопаткой» вставляем в верхнее отверстие до нужного места, закрепляемся в пазу ниппель-гайки и с усилием провернув ключ против часовой стрелки «срываем» с места. Вот тут и может понадобиться пруток, вставленный в кольцо на ключе: усилие требуется приличное.

Делаем два полных оборота и переставляем ключ в нижнюю часть радиатора. Повторяем операцию, вращая ключ в том же направлении. Откручиваем на 2 оборота ниппель и здесь. Опять вынимаем ключ и повторяем процедуру для верхней части. Так поочередно откручиваем секцию полностью. Это делается для того, чтобы не было перекосов.

Как снять секцию радиатора без ключа. Отсоединение первой секции батареи

Возьмите ключ для разборки радиаторов. Если вы не нашли в продаже такой ключ, можно попробовать изготовить его самостоятельно. Для этого потребуется кусок арматуры диаметром 20 мм и длиной, как минимум, 60 см. Для того, чтобы выкрутить ниппель, нам нужно расплющить один из концов арматуры до такого состояния, чтобы он был шире 26 мм, но уже 32 мм. Для этого возьмите имеющуюся у вас горелку, которой вы разогревали пробки. Нагрейте участок арматуры длиной около 4 см на любом из концов. После нагревания с помощью молотка придайте наконечнику плоскую форму. При необходимости, повторите процедуру нагрева и обработайте молотком участок арматуры снова.

Ключ можно изготовить также из куска трубы диаметром 20 мм. Для этого одному из концов трубы придайте плоскую форму, согласно заданным размерам. При использовании заводского ключа для разборки радиаторов вам не потребуется дополнительное оборудование. Если же у вас самодельный ключ из арматуры или трубы, крутить его удобнее всего с помощью трубного ключа. Он имеет достаточный рычаг для того, чтобы сорвать ниппель с места. Вставьте ключ в радиатор на глубину, достаточную для зацепления ключа и усиков ниппеля.

Далее начинайте откручивать ниппель в ту сторону, в которую откручивали пробку.

Вы можете начинать разбирать радиатор как со стороны глухих пробок, так и со стороны проходных пробок. Помните, что они имеют левую и правую резьбу соответственно. Если вы выкручиваете ниппель со стороны глухой пробки, то и ниппель вы крутите по часовой стрелке, как пробку. Иначе вы сломаете усики ниппеля, и далее сможете разобрать батарею только с помощью ножовки по металлу.

Сделайте один или полтора оборота. Далее, точно так же, сделайте один или полтора оборота в нижней части батареи. Откручивайте по очереди каждый ниппель, пока полностью не снимите секцию.

Нельзя сразу пытаться открутить ниппель полностью. Секция, как и ниппель сделаны из чугуна и очень хрупкие. Нужно выкручивать постепенно чтобы они не лопнули. Если крепеж не поддаётся, нагрейте горелкой место соединения. Это поможет, как и в случае с пробкой.

Для того, чтобы отсоединить более одной секции, не обязательно откручивать каждую секцию по очереди. Вы можете перейти сразу к нужной секции. Для этого с помощью ключа для разборки радиаторов отмерьте расстояние до нужного ниппеля. Сделайте на ключе пометку с помощью мела или маркера. Это позволит вам не промахнуться с нужной глубиной, на которую нужно вставить ключ. Далее начните откручивать ниппель точно так же, как если бы вы откручивали одну секцию. Важно иметь длину ключа, как минимум, 50-60 см, чтобы без проблем добраться до нужной секции радиатора и снять ее.

Как разобрать стальной радиатор отопления. Как разобрать алюминиевый радиатор отопления своими руками

В первую очередь нужно подготовить инструмент. Для работы потребуется разводной или рожковый ключ соответствующего размера (под муфты, вентили, заглушки). Для разборки нужен ниппельный ключ с рукоятью. Если рукояти нет, ее можно заменить газовым ключом.

Перед тем как разобрать радиатор, его, конечно же, нужно снять. Для этого вам необходимо перекрыть систему отопления и подождать пока батарея остынет (работы нельзя производить пока соединения нагреты).

В местах подачи воды обычно установлены вентили или муфтовые соединения. С помощью разводного или рожкового ключа открутите их так, чтобы они остались на трубах, а не на радиаторе. Снимите радиатор с креплений на стене.

В верхней и нижней части с торца установлены заглушки или краны Маевского. Чтобы их снять подойдет обычный гаечный ключ. Снимите их только с одной стороны – левой или правой. Иногда на заглушках указана маркировка направления резьбы. Левая обозначена буквой «S», правая – буквой «D».

Внутри радиатора, на местах соединения секций, установлена ниппельная гайка (см фото) с наружной резьбой. Вставьте внутрь ниппельный ключ так, чтобы его головка попала в нее. Попробуйте прокрутить его влево или вправо – бывают гайки с левой и правой резьбой.

Так выглядит ниппельная гайка для алюминиевых и биметаллических радиаторов.

Когда вы определили в каком направлении идет резьба, открутите гайку на два полных оборота. После этого сделайте то же самое с другой стороны. Так вы сможете равномерно открутить гайку, не нарушив геометрии радиатора.

Разборка стального и алюминиевого радиатора отопления: пошаговая инструкция

Для начала вам нужно подготовить инструменты для работы. Вам потребуется:

• Разводной или рожковый ключ соответствующего размера для откручивания муфт, вентилей и заглушек
• Ниппельный ключ с рукоятью (или газовый ключ, если рукояти нет)

Перед тем как начать разбирать радиатор, вам нужно снять его с креплений на стене. Для этого:

1. Перекройте систему отопления
2. Подождите, пока батарея остынет
3. Открутите вентили или муфтовые соединения в местах подачи воды с помощью разводного или рожкового ключа, оставив их на трубах, а не на радиаторе
4. Снимите радиатор с креплений на стене

В верхней и нижней части с торца радиатора установлены заглушки или краны Маевского. Чтобы их снять, вам нужно:

1. Использовать обычный гаечный ключ
2. Снимать их только с одной стороны – левой или правой
3. Обратите внимание на маркировку направления резьбы: левая обозначается буквой «S», правая – буквой «D»

Внутри радиатора, на местах соединения секций, установлена ниппельная гайка с наружной резьбой. Чтобы ее снять, вам нужно:

1. Вставить внутрь ниппельный ключ так, чтобы его головка попала в гайку
2. Попробуйте прокрутить его влево или вправо – бывают гайки с левой и правой резьбой
3. Когда вы определили, в каком направлении идет резьба, открутите гайку на два полных оборота
4. После этого сделайте то же самое с другой стороны

Так вы сможете равномерно открутить гайку, не нарушив геометрии радиатора.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/kak-razobrat-alyuminievyy-radiator-otopleniya-razborka-bimetallicheskih-i-alyuminievyh

Ключ для алюминиевых радиаторов своими руками. Радиаторные ключи виды и особенности изготовления

Самая полная информация по теме: «радиаторные ключи виды и особенности изготовления» с полным описанием и комментариями от профессионального мастера.

Ключ для сборки биметаллических и алюминиевых секционных радиаторов

Наименование – Ключ радиаторный ( 25 мм ) с ручкой и втулкой
Применение – радиаторные ключи используются для сборки и разборки секций биметаллических и алюминиевых радиаторов отопления с ниппелем диаметром 25 мм
Страна – производитель – Россия
Материал – сталь
Размер ниппеля радиатора = 25 мм
Длина ключа – до 7 секций
Вес = 3 кг
Сертификат / паспорт ( по запросу )
Цена ( по запросу )

Размеры

этот товар Вы сможете , прислав запрос по электронной почте на адрес :
proton . . ru или позвонив по телефону в Москве : + 7 ( 495 ) 641 16 85

Сообщества › Сделай Сам › Блог › Ключ для разбрки-сборки радиатора отопления.

Случилось добавить секции к алюминиевой батарее, понадобился ключ в магазин цена 2500, я аж присел. Кусок прута с болванкой.

та-же хрень. Купил втулки для сборки батарей и понял что надо сварить ключ, да и сделаю и подарю кому нибудь.

Тоже самодельный делал, только вместо пластины втулка фрезерования, получилась первый раз засада, прут магковат оказался, делал второй уже из нормального, а цнначего через чур, они рублей 500 стоят

Точно так же сделал! тока давно уже!

Обычной плоской монтажкой зажимая её газовым ключем крутить можно)

обычно делаеться самодельный но гайку думаю не стоило приваривать но доступ ограничен думаю сгодиться но трешотку пожалей воротком срывай

Раньше чугунные крутил самодельным из лома, отлично подходит и еще из 6 гранного гвоздодера и ничего не нужно варить. Где такие цены 2500 интересно, в леруа Мерлен 790 для 10 секций, на меньше секций 500 руб. примерно, оба с подшипниками и резиновыми ручками.

Спасибо .теперь и я знаю как выглядит ключ. надо добавить секций…

и да.делал риски по секциям

да в леруа они по 300 уже лежат

2500 р. оболдели совсем!
Я в начале этого года рублей за 500 покупал.

У нас район приравнен к крайнему северу, поэтому барыги дуреют.

Чао, барыга, сорри. :)))

Приварили гайку к арматуре т-образной и все скрутили. А так молодец. Без сварочнику сейчас в частном доме сложно ))

сделать просто, очень сложно!

прут греть и расплющить как надо.
делал себе отопление-радиаторы половинил .

Тоже такой же делал.
Когда дом разморозился.
Правда из трубы полдюймовой и куска рессоры грузовой.
Вдвоем с батей за двое суток перебрали и запустили отопление.
Ладно еще печь дровяная была в доме.

Я так понимаю для алюминиевых радиаторов, для чугуна особенно пристарелого слабоват .

прогрев техническим феном помогает победить их )

Грели газом фен оказался слабоват .

Я так понимаю для алюминиевых радиаторов, для чугуна особенно пристарелого слабоват .

Как разобрать радиатор отопления. Пошаговая инструкция разбора чугунных и алюминиевых радиаторов

В этой статье рассмотрим различные виды батарей и поэтапно распишем ответ на вопрос «как разобрать батарею отопления».

Выделяют несколько типов радиаторов. От того, к какой классификации относится батарея, зависит степень подачи теплоснабжения в квартиру или частый дом. По конструкции радиаторы так же отличаются, важно знать их строение, чтобы уметь правильно собрать и разобрать.

Виды батарей (радиаторов) отопления

Отопительное оборудование может быть изготовлено из различных материалов. К ним относят медь, алюминий, сталь, чугун, биметалл и т.д. Как устроена система водяного отопления можно узнать на нашем сайте. Согласно этому и строится следующая классификация радиаторов:

Стальные

Различают панельные и трубчатые. По-другому их называют еще конвекторами. Могут поддерживать котельное давление от 6 до 15 рабочих атмосфер. Уровень КПД достигает 75%, а мощность 1800 Вт. Существует семь типов таких батарей и каждый из них обладает своими особенностями. Плюсы такого радиатора заключаются в следующем:

• может нагревать комнату конвекцией, и излучением;
• экономичный расход и небольшой вес;
• эксплуатируется довольно долгое время;
• быстро нагревается.

Но у стальных радиаторов почти нет устойчивости к коррозии. Быстро ржавеет, находясь без воды, и не может выдержать даже самые маленькие перепады давления. Нужно быть очень осторожным при ее эксплуатации. При выявлении первых проблем немедленно их устранять.

Алюминиевые

Самые распространенные батареи в современных многоквартирных домах. Представляют собой устройство, полностью сделанное из алюминия. Бывает двух типов: экструзионные и литьевые. Имеет несколько секций, которые герметично скреплены между собой. При необходимости увеличения мощности могут быть присоединены дополнительные секции.

Обладает следующими достоинствами:

• быстро нагревается и хорошо проводит тепло;
• присутствует возможность добавить секции и клапаны;
• маленькая масса.

Такой тип радиатора требует установки дополнительного клапана для спуска воздуха, чтобы в батареи не возникали неприятные шумы. Однако секции иногда протекают между собой, что приводит к поломке отопительной системы в квартире, а воздействие условий внешней среды разрушает стенки батареи.

Чугунные

Батареи, которые так же, как и алюминиевые, разделены на несколько секций. Их можно увидеть как в старом стиле, так и в модернизированном. Такие радиаторы выдерживают давление в 18 атмосфер, но мощность их достаточно мала – 100 Вт.

Преимущества чугунных батарей:

• прочны и почти не засоряются;
• совместимы с другими материалами;
• не изнашиваются;
• многолетний срок эксплуатации.

Но этот тип батарей сложно очищать, если вдруг возникли проблемы. Кроме того, на них уходит очень много расходов из-за больших топливных затрат. В связи с маленькой мощностью они редко справляются с сильными морозами и не могут должным образом отопить помещение;

Медные

Нагревается до 150 градусов и может поддерживать 16 атмосфер. Уникальность этих батарей в том, что они состоят из специальных циркулирующих воду пластинок. По всему радиатору проходит одна труба, которую пересекают эти самые пластины.

Плюсы медных радиаторов:

• небольшие и долго эксплуатированные;
• экономично расходуются;
• могут выдержать перепад давления и температуры;
• большая теплопроводность.

Но такие батареи достаточно дорогие на момент покупки, однако экономичны в использовании. Особых недостатков у медных батарей выявить трудно, потому что они довольно практичны.

Биметаллические

Совмещают себе свойства алюминия и стали, поскольку трубы этих радиаторов сделаны из двух этих металлов. Такой тип поддерживает до 40 атмосфер и обладает высокой мощностью – 180 Вт. Их выбирают за следующие показатели:

• срок эксплуатации более 20 лет, практически не подвержены выходу из строя;
• прочны и выдерживают гидроудары;
• не подвержены коррозии и механическим воздействиям.

Биметаллические радиаторы нельзя надолго лишать водоснабжения, иначе они выйдут из строя. Тоже дорого стоит, но цена оправдана заводским качеством.

Возможно будет интересно прочитать статью на тему — разводка водопровода в квартире .

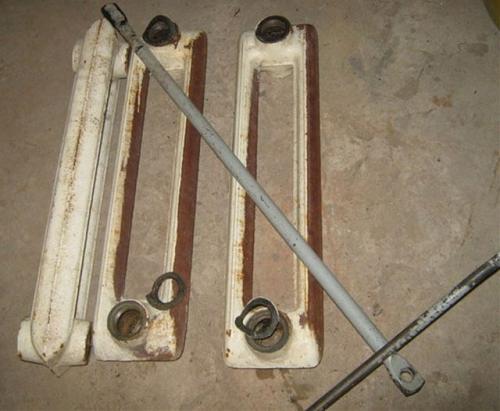

Как разобрать чугунную по секциям

Для того чтобы разобрать данный тип радиатора, необходимо подготовить мел, дюймовую трубу размером 50-100 см, ключ для чугунных батарей и разводной ключ номер 2 или 3. Сам радиатор во время разборки лучше поставить на что-то твердое для большего удобства.

Как разобрать батарею, чтобы помыть. Как помыть чугунные батареи отопления в домашних условиях

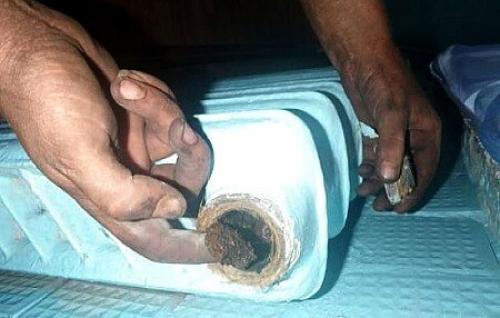

Чугунные радиаторы отопления отличаются неплохой теплоотдачей. Однако, для того, чтобы отдать что-либо, нужно вначале его откуда-то взять. Чугун, из которого сделаны батареи, нагревается, то есть забирает тепловую энергию у горячей жидкости, что протекает через полости радиатора. Чем теснее контакт теплоноситель – чугун, тем лучше и быстрее тепло попадет в обогреваемый воздух. Однако со временем этот контакт становится хуже из-за налета на внутренней поверхности отопительных приборов, который с каждым годом становится все толще, что приводит к значительному снижению температуры батарей при той же температуре циркулирующей жидкости.

Можно долго рассуждать, откуда берется грязь в батареях, какова ее природа и кто в этом виноват (если отопление централизованное). Однако намного лучше и конструктивнее вместо этого принять факт наличия загрязнений и постараться избавить от них источники тепла и зимнего уюта, тем более, что для этого не нужно обладать какими-то особыми умениями, то есть, все реально сделать своими руками.

Демонтаж чугунного радиатора отопления

Для того, чтобы качественно прочистить «внутренности» чугунной батарее, ее нужно отсоединить от коммуникаций, снять и, желательно, вынести на улицу. Можно, конечно же, попытаться сделать это внутри жилья, однако в этом случае приготовления к процессу займут намного больше времени, чем он сам. Плюс запах будет не из приятных.

Начнем с того, что промывкой системы отопления в частном доме , в плановом порядке занимаются в теплый сезон. Если отопление централизованное, воды в системе быть не должно, если система автономная, теплоноситель нужно слить.

Затем, применив разводной ключ и некоторое усилие, откручиваем резьбовые зажимы. Перед этим под места соединения труб с батареей отопления нужно что-нибудь подставить, так как не исключено, что небольшое количество жидкости при этом все-таки вытечет.

Теперь нужно заглушить открытые отверстия на обогревающем изделии, ис его удерживающих штырей или крюков и вынести на улицу. То же самое проделать с остальными батареями.

Чем очистить чугунные батареи

Методы, с помощью которых можно эффективно прочистить внутреннюю поверхность батарей, можно разделить на химические и механические.

К первым относятся бытовые чистящие средства, с помощью которых можно химически воздействовать на разного рода загрязнители. К таковым относятся:

• - средства бытовой химии, содержащие каустическую соду;
• - лимонная кислота;
• - уксусная кислота;
• - средство для промывки автомобильных радиаторов.

Все перечисленные препараты хорошо справляются с задачей, когда необходима чистка чугунных батарей. Однако эффективность у них различная.

Лучше всего работает средство для радиаторов, однако по стоимости, учитывая объем чугунных изделий, выходит дороговато.

Уксусная кислота мягко очищает от загрязнений в виде солевого налета. Однако, при наличии значительных отложений, уксус, тем более в сильно разбавленном состоянии малоэффективен.

Гораздо лучше растворяет соли более химически агрессивная лимонная кислота. Хороша для этих целей и молочная сыворотка, но где ее столько взять?

К бытовым веществам, содержащим каустическую соду, относятся практически все средства для мытья посуды. Соли они не удалят, а вот со всей остальной грязью справятся очень неплохо.

К механическим методам относятсяпри помощи поколачивания по корпусу радиатора с целью отслоить налет от чугунной поверхности.

Как эффективно прочистить чугунные радиаторы

Для того, чтобы наилучшим образом почистить изделие и освободить его от всего лишнего, нужно сделать все в несколько этапов, чередуя механические воздействия с химическими.

• Первым делом нужно отвернуть все заглушки и, вставив в каждое отверстие поочередно подведенный шланг, промыть батарею водой. В результате радиатор очистится от большого количества грязи, что будет заметно по вытекающей жидкости.
• Затем, заглушив три отверстия, через четвертое заполнить имеющийся объем водой с добавлением средства для мытья посуды. Закрыть оставшееся отверстие и слегка «пошевелить» чугунное изделие. Каустик растворит все органические загрязнители и откроет доступ к солевым «залежам» лимонной кислоте.
• Теперь нужно открутить пробки, слить имеющуюся внутри жидкость и залить следующую, как уже понятно, с растворенной лимонной кислотой. Снова закрыть заглушками все отверстия и оставить так на пару часов. Хорошо, если вода с пищевой кислотой будет подогрета, в таких условиях химическое взаимодействие будет происходить активнее.
• По истечении обозначенного времени вода сливается. Теперь можно постучать по корпусу радиатора чем-нибудь деревянным, чтобы размягченный солевой налет лучше отстал от чугуна, после чего снова тщательно промыть батарею водой.
• После проведенных процедур батарея будет внутри как новая. Можно также, пока радиатор отопления на улице, хорошенько помыть его снаружи .
