Как разобрать алюминиевый радиатор отопления. Разборка биметаллических и алюминиевых секционных изделий

Как разобрать алюминиевый радиатор отопления. Разборка биметаллических и алюминиевых секционных изделий

Чтобы отсоединить радиатор от системы и снять его с места крепления, необходимо выполнить следующее:

1. Остановить циркуляцию воды и сбросить давление.
2. Если батарея отопления горячая, нужно подождать пока она остынет, а затем отсоединить от системы. Для этого нужно открутить соединительные муфты на входе и выходе.
3. Отодвинуть муфту от радиатора по трубе снять устройство с кронштейнов.
4. Слить оставшуюся воду и положить изделие на место разборки лицевой стороной вверх.
5. Вытянуть и сразу промыть фильтр, чтобы загрязнения на нем не засохли.

Разборка биметаллических и алюминиевых секционных изделий

На следующем этапе радиатор разбирается на отдельные секции. Чтобы избежать повреждений во время работы, необходимо разобраться в какую сторону нужно крутить ниппель-гайку. Этот элемент представляет собой кольцеобразную гайку с внешней резьбой и пазами внутри с обеих сторон. При этом на одной гайке есть и правая и левая резьба. Если ее откручивать, то соседние секции батареи будут равномерно раздвигаться, а при закручивании – стягиваться.

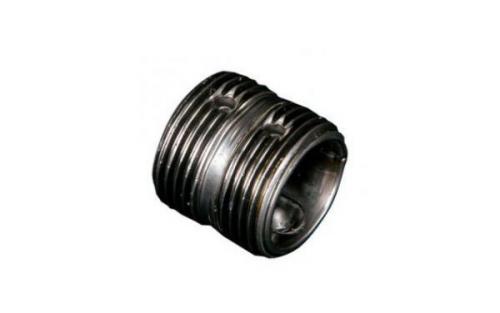

Ниппель-гайка

Обычно производители делают отметки на лицевой стороне заглушек и футорок, которые обозначают направления резьбы. Отметка «D» обозначает правостороннюю резьбу, «S» – левостороннюю. Для точного определения направления движения, рекомендуется взять свободную ниппель-гайку и попробовать наживить ее на резьбу в радиаторе. Определившись, в какую сторону она закручивается, станет понятно, куда вращать ключ, чтобы разъединить секции.

Важно! Если ниппель-гайку крутить не в ту сторону, можно легко сорвать резьбу и на ней и на батарее отопления.

Установка ниппель-гайки

Определившись с направлением резьбы, вставьте ниппельный ключ в радиатор и продвиньте к нужной гайке. Сделать это помогут насечки на инструменте. Когда он будет находиться в пазах, вставьте в отверстие с другой его стороны рычаг. Чтобы сдвинуть гайку с места потребуется приложить усилие. Позовите помощника, чтобы он зафиксировал радиатор на одном месте.

Ремонт биметаллических радиаторов

Когда гайка продвинется на половину оборота, переходите на другую сторону, чтобы открутить вторую, и выполните такие же действия. Убедившись, что обе гайки вращаются без прикладывания большой физической силы, постепенно откручивайте то одну, то другую сторону, продвигаясь на 5-7 мм.

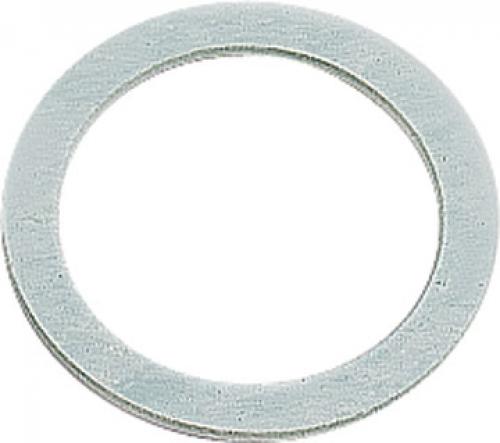

Прокладка между секциями радиатора

После разъединения заберите металлические прокладки, которые были между секциями. Если они находятся в хорошем состоянии, то их можно будет установить назад при сборке, если в плохом, то используйте их в качестве образца для покупки новых. Силиконовые прокладки нужно менять обязательно.

Связанные вопросы и ответы:

Как разобрать алюминиевый радиатор печки. Назначение и устройство радиатора печки

Основная функция радиатора печки — обогрев салона в холодное время года. Исправная система отопления при морозе в -25˚С должна поддерживать в салоне температуру не менее 16˚С. Кроме этого, проходящий через него и направленный на стёкла горячий воздух предотвращает их запотевание.

Радиатор печки предназначен для создания комфортного микроклимата в салоне автомобиля

Устройство и расположение радиатора печки

Система отопления салона автомобиля обычно состоит из радиатора, связанного с системой охлаждения двигателя, моторчика с крыльчаткой (вентилятора), воздуховодов и ряда управляющих и регулирующих элементов. Для установки радиатора обычно выделяется пространство под передней панелью.

Работает печка следующим образом. Горячий антифриз из системы охлаждения двигателя поступает в радиатор печки и нагревает его. Вентилятор обдувает соты радиатора и через систему воздуховодов подаёт тёплый воздух в салон. Изменяя скорость вращения вентилятора и положение заслонок, можно регулировать температуру в салоне.

Работа отопителя салона основана на циркуляции охлаждающей жидкости через радиатор печки и отборе тепла посредством вентилятора

Типы радиаторов печки

Радиаторы печки классифицируют по различным признакам. По материалу, из которого они изготовлены, выделяют:

• алюминиевые;
• медные.

Несмотря на высокую теплоотдачу и возможность ремонта, медные радиаторы применяются редко. Это связано с их высокой относительно изделий из алюминия стоимостью. Алюминиевые радиаторы, кроме низкой цены, имеют меньший вес. Однако при появлении течи такие радиаторы чаще всего приходится менять на новые.

По форме трубок различают радиаторы:

• с круглыми трубками;
• с плоскими трубками.

По плотности расположения трубок радиатор может быть:

• двухрядным;
• трёхрядным.

Трехрядные радиаторы являются более эффективными, так как пропускают большее количество жидкости, увеличивая теплоотдачу.

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-razobrat-bimetallicheskiy-radiator-otopleniya-razborka-bimetallicheskih-i-alyuminievyh

Как разобрать радиатор отопления чугунный. Как разобрать чугунную батарею отопления по секциям

Перед тем, как разобрать чугунный радиатор отопления, необходимо заготовить набор инструментов:

• Ключ для разборки чугунных батарей (5/4 дюйма для старых приборов и дюймовый – для новых);
• Разводной ключ второго или третьего номера;
• Мел;
• Дюймовая труба длиной 50-100 см.

Также нужно найти удобную площадку, на которой можно будет разбирать радиатор. Хорошим вариантом будет прочный деревянный щит, положенный на ровную площадку. Батарея укладывается на этот щит горизонтально, и можно приступать к разборке.

Технология разборки радиатора выглядит следующим образом:

1. В первую очередь нужно понять, в какую сторону откручиваются глухие пробки, после чего их нужно отвернуть. Перед тем, как разобрать батарею отопления, необходимо отметить на ключе длину до выкручиваемого ниппеля. Чтобы сделать это, ключ кладется на батарею, и его край доводится до той точки, где находится втулка. На ключе при помощи мела по кругу делается отметка, до которой ключ вставляется в батарею.
2. Далее нужно разбираться, в какую сторону должен вращаться ключ для чугунных батарей – они могут иметь как левую, так и правую резьбу. Соответственно, при вращении в разные стороны секции батареи будут расходиться или сходиться. Направление вращения определяется при помощи футорки, которая вворачивается с той же стороны, куда впоследствии будет вставляться ключ.
3. При правой резьбе футорка вкручивается по часовой стрелке, поэтому направление вращения ключа при раскрутке будет противоположным. С левой резьбой ситуация меняется с точностью до наоборот.
4. Непосредственно раскрутка радиатора начинается с первой секции. Первым делом нужно сорвать резьбу поочередно на обоих ниппелях (как правило, достаточно всего лишь половины оборота ключа). Далее батарея постепенно раскручивается с каждой стороны так, чтобы расстояние между секциями составляло около 0,5 см.
5. При раскрутке очень важно соблюдать указанный зазор между секциями – если раскрутить батарею с одной стороны сильнее, то есть немалая вероятность того, что резьба заклинит. В процессе раскручивания на ключ стоит надеть трубу, чтобы уменьшить требуемые усилия.

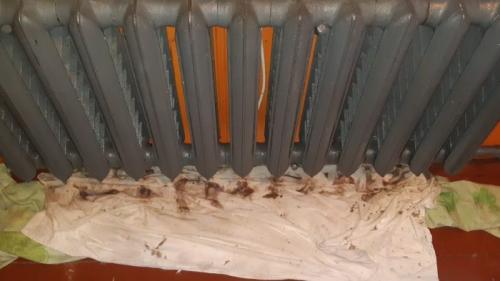

Как разобрать батарею, чтобы помыть. Влажный способ чистки

Этот метод также можно назвать промывкой батарей снаружи. Он применяется, если на радиаторе остались жирные пятна, сильные загрязнения, разводы от влажных вещей.

1. Застарелые жирные пятна следует предварительно размочить.
2. Под батарею положить клеенку, чтобы жидкость от промывки не попадала на пол.
3. На пятна нанести чистящее средство, разведенное в небольшом количестве горячей воды, затем участок протереть щеткой.
4. Средство оставить на 15-20 минут, после чего еще раз протереть чистой щеткой, остатки смыть влажной губкой.

В качестве чистящего средства может применяться гель для мытья посуды или другая бытовая химия. Важно, чтобы она была не слишком агрессивной, иначе краска на радиаторе может слезть или потрескаться.

Всю батарею нужно помыть губкой или тряпкой с разведенным моющим средством, после чего – промыть еще раз, но уже с использованием чистой воды. Затем ее следует протереть сухой тряпкой или губкой, чтобы на поверхности не осталось разводов и пятен.

Влажный способ можно использовать и профилактически примерно раз в месяц. Если батарея используется для быстрого просушивания вещей, предметов одежды и многоразовых тканевых масок для лица, ее можно мыть и чаще. Регулярная очистка радиаторов позволит просушивать на них вещи без опасений того, что они испачкаются, а еще – придаст батареям отопления достойный вид.

Полезные

Была ли статья полезна?

Мы хотим стать лучше. Спасибо за мнение!

Источник: https://alyuminievye-batarei.aystroika.info/stati/kak-razobrat-i-sobrat-radiator-otopleniya-razborka-bimetallicheskih-i-alyuminievyh-sekcionnyh

Как разобрать биметаллический радиатор. Тестирование радиатора

Опрессовка сжатым воздухом в домашних условиях, это лучший способ проверить качество сборки радиатора. Для этого понадобится:

• Кусок трубки Ду-15.
• Ниппель от автопокрышки.
• Автомобильный насос с манометром.

Ниппель от автокамеры нужно припаять к трубке, которая вставляется в радиатор. Для проверки достаточно создать при помощи насоса давление в радиаторе мощностью 1 атмосфера. Если не слышно свиста выхода воздуха из устройства, значит, все действия были проведены правильно, прокладки качественные и ниппеля закручены плотно.

Проверить герметичность конструкции можно при помощи мыльного раствора или подкрашенной воды. Достаточно наполнить батарею и оставить на пару часов, наблюдая, протекает где-либо вода или нет.

Только произведя тестирование, можно возвращать батарею на ее место и подсоединять к системе отопления. Если было наращено несколько секций, стоит проверить, выдержат ли кронштейны новый вес радиатора. В данном вопросе лучше подстраховаться и добавить еще один держатель на стену, чем в неожиданный момент вся конструкция рухнет на пол.

Возможно, вас также заинтересуют следующие познавательные статьи:

Как собираются секции биметаллического радиатора, так же они и снимаются, только в обратной последовательности. Как правило, ничего сложного в этой работе нет, поэтому задавая вопрос, можно ли добавить секции к биметаллическому радиатору самостоятельно, ответ будет положительным. Имея под рукой все необходимые инструменты, с этой работой справится даже новичок.

Единственное, что следует помнить, так это то, что максимальное количество секций в биметаллическом радиаторе не должно превышать 16 штук. Если их больше, то стоит разделить батарею на 2 части. Например, расчеты показали, что требуется 27 секций на одну комнату, что означает, что радиатор следует разделить на две конструкции, оставив в одной 13, а в другой 14 секций.

Источник: https://alyuminievye-batarei.aystroika.info/novosti/kak-razobrat-alyuminievyy-i-bimetallicheskiy-radiator-kak-slit-vodu-iz-radiatora

Как открутить гайку на алюминиевом радиаторе. Установка крана Маевского

Лопатка ключей, применяемых для современных отопительных устройств, рассчитана на ниппели с внутренним диаметром 25 мм и размером резьбы 1 дюйм, поэтому ее длина должна составлять не менее 30 мм, ширина 23 мм, а толщина 6 мм. Как снимают радиатор, подключенный к подводкам сгонами.

1. На местном рынке, где продают подержанные инструменты, другие полезные сантехнические принадлежности по доступной цене.
2. Обратиться в мастерскую, попросить инструмент в аренду.

В автономной системе с этим проблем нет; а вот в многоквартирных домах, где жилищные службы не имеют возможности согласовать график ремонтов с жильцами верхних этажей, невозможность вовремя стравить воздух порой превращается в серьезную проблему. Ключ вставляется в верхнее отверстие, закручивается на 1 2 оборота. Как Открутить Заглушку на Алюминиевой Батарее

Обвязка При выкручивании левой пробки вас ждет неприятный сюрприз: вращая ее, вы одновременно будете вкручивать сгон в радиатор. Если со стороны подводки есть резьбовое соединение — не выворачивайте радиаторную пробку, а выверните из муфты или уголка сгон. Он уйдет в отверстие в пробке, а затем, после демонтажа батареи отопления, вывернется без всяких усилий. Чтобы разобрать старый чугунный обогреватель, потребуется место, где можно работать с горелкой и тяжелым ломом. Чтобы сделать Т-образный ключ, достаточно приварить перпендикулярно к противоположному от рабочего концу пруток длиной от 20 см.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/kak-sobrat-alyuminievyy-radiator-otopleniya-komplektuyushchie-i-osobennosti-montazha

Как разобрать стальной радиатор отопления. Отключение подачи теплоносителя

Перейдем к практике.

Прежде, чем снимать радиатор, нужно отключить отопление и слить воду. Как это сделать?

Я разберу отключение отопления в квартире многоквартирного дома. Для автономных систем отопления трудно дать какие-то общие рекомендации из-за их индивидуальности.

Самый простой сценарий — отключение воды установленными на подводках вентилями, шаровыми кранами или дросселями. Достаточно перекрыть запорную арматуру на обеих подводках — и можно разбирать соединения на радиаторных пробках, предварительно подставив под них таз или другую емкость для слива воды.

Между подводками с отсекающими вентилями обязательно должна быть смонтирована перемычка. Без нее перекрытый дроссель или кран остановит циркуляцию во всем стояке. Очень скоро к вам придут соседи и станут вслух подвергать сомнению ваши высокие моральные качества.

Правильное подключение: отсекающие шаровые краны на подводках и перемычка между ними.

Если подводки лишены запорной арматуры, придется искать и сбрасывать стояк. Здесь стоит сделать небольшое лирическое отступление.

В многоквартирных домах со стоячной разводкой используются две схемы расположения розливов:

• Верхний розлив подразумевает вынесенную на чердак подачу. Стояки соединяют ее с расположенным в подвале или подполе обратным розливом. Каждый стояк функционирует независимо от остальных и отключается в двух точках — внизу и вверху;

Пара схем отопления с верхним розливом.

• В доме с нижним розливом разводка подачи и обратки выполнена в техническом подвале. Стояки попеременно подключаются к обоим розливам и попарно соединяются перемычками на верхнем этаже дома. Соответственно, отключать придется два стояка — подающий и обратный.

Чтобы определить тип разводки, загляните в подвал. Если по периметру дома проложены две горизонтальных трубы в теплоизоляции — у вас нижний розлив, одна — верхний.

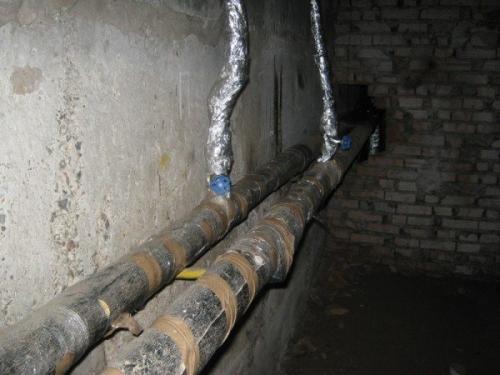

Нижний розлив: по периметру дома проложены и обратка, и подача.

Для начала найдите свой стояк. В подвале легче всего ориентироваться по лестничным маршам между входом и площадкой первого этажа, на чердаке — по окнам квартир. Дальнейшие действия зависят от типа розлива.

Верхний розлив

В случае верхнего розлива порядок действий по отключению будет таким:

1. Перекройте вентиль на чердаке. Заглушку не выкручивайте;

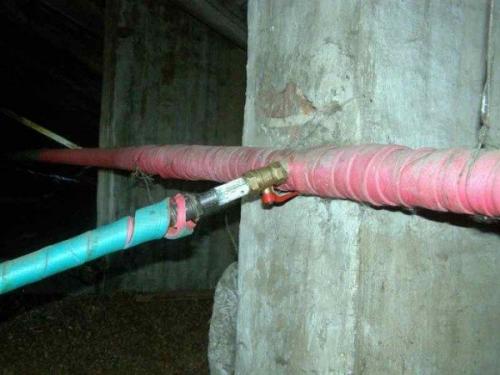

Отвод стояка от розлива подачи на чердаке выглядит примерно так.

1. Перекройте вентиль в подвале;

Стояк и розлив обратки в подвале.

1. Выверните заглушку на один-два оборота и дождитесь падения напора струи воды, бьющей по резьбе. Так вы убедитесь с полной исправности запорной арматуры;
2. Выверните заглушку полностью. Зависшая в стояке вода выльется после того, как вы вскроете подводку к радиатору.
