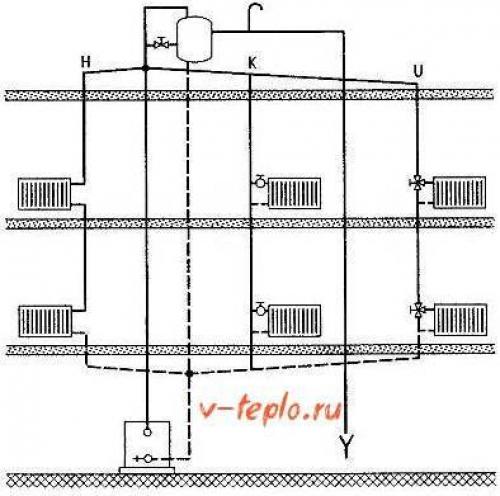

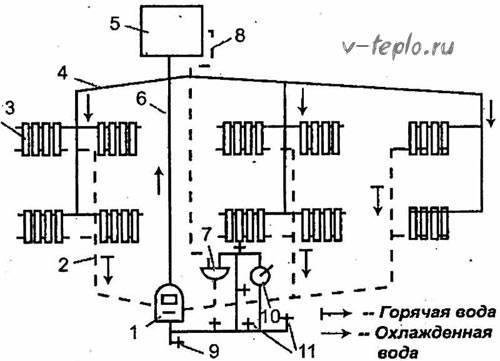

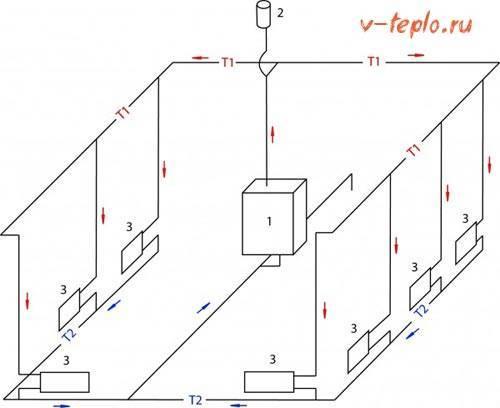

Открытая система отопления с естественной циркуляцией. Типы схем открытого теплоснабжения

Открытая система отопления с естественной циркуляцией. Типы схем открытого теплоснабжения

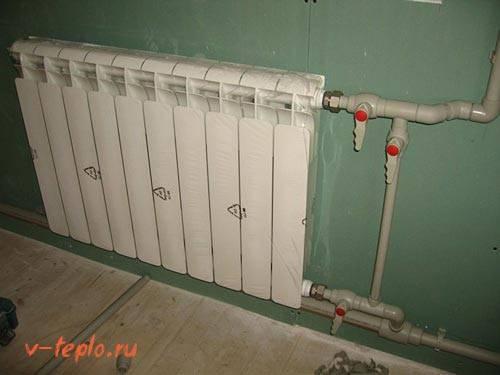

В открытой схеме системы отопления движение теплоносителя осуществляется двумя различными способами. Первый вариант – естественная или гравитационная циркуляция, второй – принудительное или искусственное побуждение от насоса.

Выбор схемы зависит от этажности и площади постройки, а также от предполагаемого теплового режима.

Естественная циркуляция в отоплении

В гравитационной системе отсутствует какой-либо механизм для обеспечения движения теплоносителя. Процесс осуществляется исключительно за счет расширения горячей воды. Для работоспособности схемы предусматривается разгонный стояк, высота которого – не менее 3,5 м.

Если пренебречь установкой вертикального транзитного стояка, то высока вероятность, что теплоноситель, поступающий от котла, не будет развивать достаточную скорость

Система теплоснабжения естественного циркуляционного типа оптимально подходит для построек площадью до 60 кв. м. Максимальной протяженностью контура, способного обеспечить теплом, считается магистраль 30 м. Немаловажный фактор – высота строения и этажность дома, позволяющая монтировать разгонный стояк.

Схема естественной циркуляции не подойдет для низкотемпературного режима применения. Недостаточное расширение теплоносителя не создаст должного давления в системе.

Возможности самотечной схемы:

1. Подключение к теплым полам . На водяной контур, ведущий к полу, монтируется циркуляционный насос. Остальная система функционирует в обычном режиме. При отключении электричества дом продолжит отапливаться.
2. Работа с бойлером . Нагревательный прибор монтируется вверху системы – немного ниже расширительного бака.

Для обеспечения бесперебойной работы на бойлер можно установить насос. Тогда схема теплоснабжения и производства ГВС автоматически переходит в разряд принудительных вариантов. Дополнительно монтируется обратный клапан, предотвращающий рециркуляцию теплоносителя.

Принудительная система с насосом

С целью повышения скорости теплоносителя и сокращения времени на обогрев помещения, встраивается насос. Движение потока воды увеличивается до 0,3-0,7 м/с. Интенсивность теплоотдачи возрастает, и ветви магистрали прогреваются равномерно.

Насосные схемы сооружают как открытого, так и закрытого типа. В открытых контурах расширительный бачок устанавливается в наивысшей точке системы. Присутствие насоса позволяет увеличить трубопровод между отопительным котлом и батареями, как по высоте, так и по протяженности

Важные моменты организации принудительной системы :

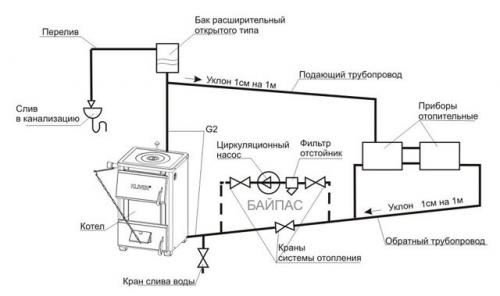

1. Схема со встроенным насосом энергозависима. Чтобы обогрев помещения не прекращался при отключении электричества, насосное оборудование размещается на байпасе.
2. Насос устанавливается перед входом в котел на обратной трубе. Расстояние до котла – 1,5 м.
3. При установке насоса учитывается направление движения воды.

На обратке монтируются два отсекающих крана и обводное колено с циркуляционным насосом. При наличии тока в сети краны закрываются – движение теплоносителя осуществляется через насос. Если напряжение отсутствует, то вентили надо открыть – система перестроится на естественную циркуляцию.

Система отопления с естественной циркуляцией и насосом. Принцип работы отопления с естественной циркуляцией

Для работы любой водяной отопительной системы необходимо обеспечить циркуляцию теплоносителя по трубам. Нагреваясь в котле, горячая вода должна поступать в батареи и радиаторы для передачи тепла в помещения дома. Водяная система отопления с естественной циркуляцией не является исключением.

Схема отопления с естественной циркуляцией

Движение теплоносителя происходит за счет разности плотности в нормальном и в нагретом состоянии. При попадании в теплообменник работающего котла происходит повышение температуры воды и как следствие – уменьшение плотности. Так как удельная масса холодного теплоносителя выше – он начитает вытеснять нагретый. В результате этого образуется движение масс.

Перед тем как сделать водяное отопление с естественной циркуляцией своими руками следует внимательно ознакомиться с техническими характеристиками и спецификой эксплуатации:

• Высокая степень надежности . Отсутствие движущихся элементов (крыльчатка циркуляционного насоса) и давление, равное атмосферному, обеспечивают длительную эксплуатацию естественной системы отопления частного дома;
• Инерционность системы . Естественная циркуляция в закрытой системе отопления обеспечивается за счет небольшой разности давления. Поэтому скорость поступления горячей воды к радиаторам будет минимальной;
• Обязательное соблюдение уклона магистралей . Для нормальной работы уклон системы отопления с естественной циркуляцией должен соответствовать расчетным данным. Трубы монтируют с уклоном от котла, а для обратной магистрали – к котлу. Таким образом обеспечивается оптимальная работа системы.

Также следует отметить, что монтаж системы отопления с естественной циркуляцией рекомендуется осуществлять для схем с протяженностью трубопроводов не более 30 м.п. В противном случае большой объем остывшего теплоносителя существенно снизит его скорость.

Традиционная схема отопления двухэтажного дома с естественной циркуляцией может предусматривать монтаж газового, твердотопливного или электрического котла. Важно чтобы в их конструкции была предусмотрена система защиты от перегрева в случае обратного движения теплоносителя или возникновения воздушных пробок.

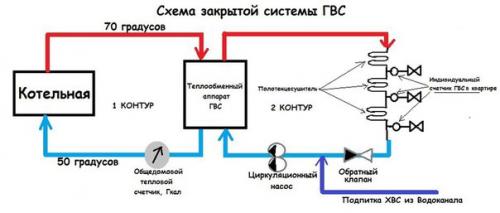

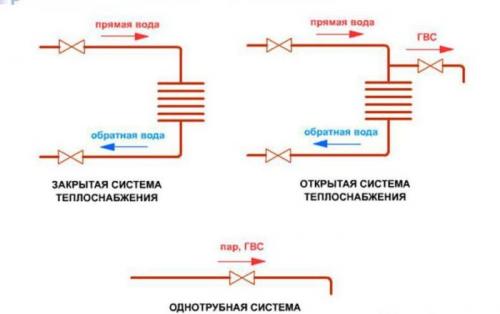

Открытая и закрытая система отопления в многоквартирном доме. Классификация систем теплоснабжения

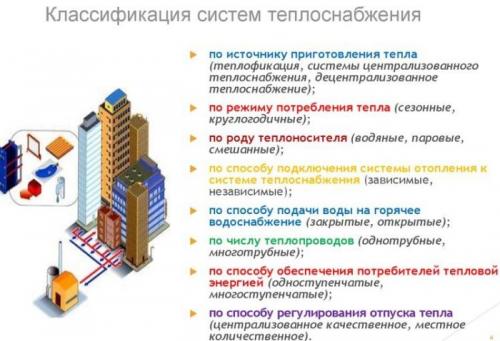

Различают следующие виды схем теплоснабжения.

По количеству вырабатываемого тепла классифицируют централизованные и децентрализованные виды теплоснабжения. В централизованных системах один источник тепловой энергии снабжает несколько зданий. В децентрализованной системе, каждое здание или группа домов, отдельные помещения вырабатывают тепло самостоятельно.

Классификация децентрализованных типов теплоснабжения, подразделяет их на индивидуальные, когда каждая квартира отапливается самостоятельно и местные — где источник тепла обогревает весь многоквартирный дом.

По способу подключения к сетям классифицируют зависимые и независимые типы систем теплоснабжения. Зависимые – когда теплоноситель (жидкость или пар) нагревается в котельной и, проходя по трубопроводной сети, поступает в радиаторы отапливаемого помещения. Независимые – жидкость из теплосети, проходит через теплообменник и нагревает теплоноситель отопления дома (теплоноситель, который нагревается в котельной, не попадает в систему теплоснабжения дома).

По способу устройства горячего водоснабжения и нагрева воды различают открытые и закрытые виды подачи тепла.

Открытая система теплоснабжения

В открытой схеме теплоснабжения вода, нагреваемая на котельной, используется одновременно в горячем водоснабжении и в качестве теплоносителя отопительных приборов. Постоянный расход воды для нужд горячего водоснабжения приводит к необходимости регулярной подпитки теплосети. Из-за использования воды в горячем теплоснабжении её температура должна быть 65-70 градусов. Такая схема весьма устарела, она повсеместно использовалась в СССР.

Преимущества и недостатки открытого теплоснабжения

Преимущества открытого типа подачи теплоносителя:

• минимум оборудования так, как не требуется применение теплообменников;
• из-за того что температура воды ниже, потери при транспортировке по теплотрассам на большие расстояния меньше чем в закрытой системе.

Недостатки открытой схемы:

Грязная вода. Из-за большой протяжённости теплотрассы, поступающая в трубопроводы горячего водоснабжения жидкость, содержит большое количество грязи, ржавчины, которые она собирает по пути от котельной до потребителя. Из-за большой протяжённости трубопроводов теплоснабжения вода в кране может иметь неприятный запах и цвет и не соответствовать санитарным нормам. Установка же водоподготовительных устройств в каждом доме потребует существенных денежных затрат.

Высокая потребность в горячей воде в часы пик приводит к ощутимому падению давления в трубопроводах. Из-за чего вынуждает ресурсоснабжающие предприятия устанавливать дополнительные подкачивающие насосы и автоматику для контроля величины давления в системе. Иначе падение давления приведёт к меньшему количеству теплоносителя, проходящему через теплообогреватели в квартирах, и как следствие, снижению температуры воздуха в помещениях.

Высокие потери жидкости из тепловой системы вынуждают ставить на котельных, ТЭЦ и других производящих энергию предприятиях массивные установки для водоподготовки, которые очищают от солей и других примесей речную воду.

Отличия открытой и закрытой схемы водоснабжения

В закрытой системе, в отличие от открытой, используемая в качестве теплоносителя жидкость циркулирует по трубопроводам, не покидая их. Для горячего водоснабжения используется питьевая водопроводная вода, которая нагревается теплоносителем в специальных устройствах (теплообменниках), устанавливаемых в домах или центральных тепловых пунктах. В закрытых схемах температура воды в теплотрассе колеблется от 120 до 140 градусов, а потери жидкости отсутствуют или минимальны.

Плюсы закрытой схемы:

• для горячего водоснабжения подключается чистая водопроводная вода, в отличие от открытой схемы, соответствующая всем санитарно-гигиеническим нормам без примесей и неприятных запахов;
• нет необходимости устанавливать на теплоснабжающих предприятиях дополнительные насосы и приборы автоматического контроля параметров, так как давление в тепловой сети постоянное и не зависит от расхода горячей воды;
• на котельных и других источниках теплоснабжения не нужно устанавливать дополнительные установки водоподготовки, потому что циркулирующая жидкость, уже обессоленна и содержит минимальное количество примесей;
• энергосберегающий эффект, достигаемый за счёт регулировки нужной температуры подачи тепла на тепловых пунктах, выполняемый в автоматическом режиме.

К недостаткам этой системы отопления можно отнести дорогое оборудование и автоматику, необходимое для устройства пунктов обмена энергией, где регулируется температура нагрева водопроводной воды.

Второй недостаток это высокие температуры теплоносителей в магистральных теплотрассах и, как следствие, высокие потери тепла. Этот недостаток в сейчас потерял свою актуальность из-за применения технологии теплоизоляции труб пенополиуретаном, которая обеспечивает прочность изоляционного покрытия и эффективную защиту от тепловых потерь.

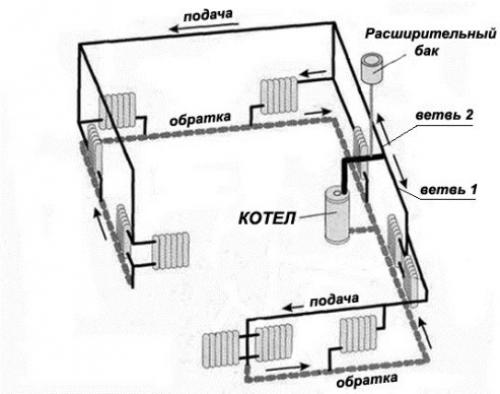

Открытая система отопления с насосом. Виды открытых систем

Подобные схемы водяного отопления делятся на виды в зависимости от способа циркуляции и доставки теплоносителя к радиаторам с последующим его возвратом обратно в котел. Нагретая вода может двигаться по магистралям двумя способами:

• с помощью естественной циркуляции;
• искусственным побуждением от насоса.

В силу особенностей конструкции избыточное давление в открытой системе отопления практически отсутствует. В высшей точке оно равняется атмосферному, а в низшей несколько повышается из-за гидростатического воздействия столба воды. Значение этого напора невелико, что дает возможность организовать естественную циркуляцию теплоносителя. Принцип основан на том, что теплоноситель с разной температурой имеет различную плотность, а значит, и массу. Пример: 1м3 воды при t = 40 °С весит 992 кг, после возрастания температуры до 60 °С масса 1м3 падает до 983 кг.

Казалось бы, разница незначительна. Тем не менее она позволяет остывшему теплоносителю с низкой температурой вытеснять из котла более легкую горячую воду. В трубопроводах возникает естественная (конвективная) циркуляция, а подобные системы называют самотечными либо гравитационными, ведь движение в них происходит за счет силы тяжести. Поэтому скорость течения теплоносителя в магистралях и радиаторах невелика, всего 0.1—0.3 м/с. Зато такие схемы полностью энергонезависимы, при условии, что совместно с ними работают котлы для открытой системы отопления, нетребующие электричества.

Примечание. В гравитационных системах магистрали делаются с увеличенными уклонами и диаметрами труб.

С целью повысить скорость протекания воды по трубам и уменьшения времени прогрева помещений в магистраль, идущую от котла, встраивается насос. Он принуждает теплоноситель двигаться со скоростью 0.3—0.7 м/с, из-за чего теплоотдача происходит интенсивнее, а все ветви прогреваются равномернее. Благодаря присутствию насоса расстояние между источником тепла и батареями может быть увеличено как по протяженности, так и по высоте.

Установка насосного агрегата позволяет создать небольшое избыточное давление в системе отопления, позволяющее теплоносителю хорошо затекать в радиаторы. Это однозначно повышает эффективность работы системы в целом, хотя и делает ее зависимой от наличия электроэнергии.

Примечание. Чтобы обогрев частного дома не прекращался вместе с отключением электричества, циркуляционный насос принято устанавливать на параллельной байпасной линии.

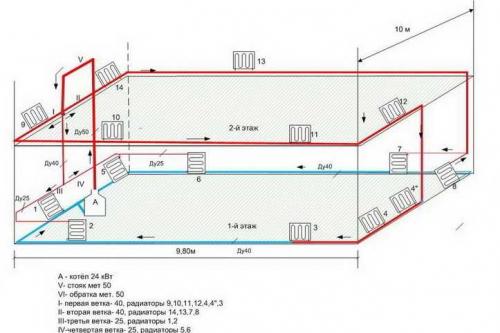

Система отопления с естественной циркуляцией одноэтажного дома. Виды систем отопления с естественной циркуляцией

Отопление ЕЦ в духэтажных и более домах может быть реализовано как в однотрубных, так и в двухтрубных системах .

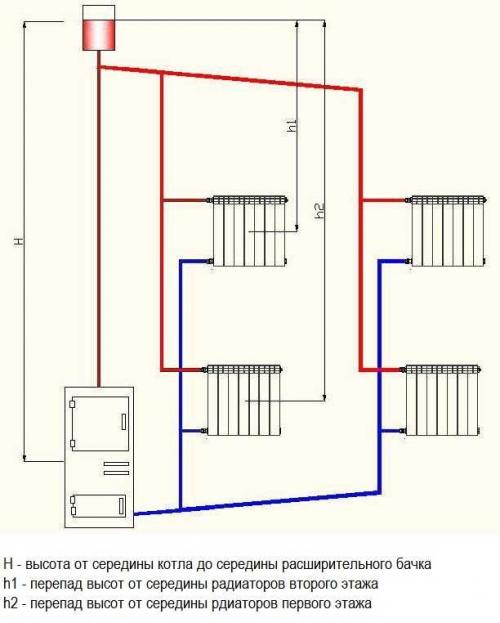

Двухтрубная система отопления двухэтажного дома с естественной циркуляцией. Схема вертикальная

При этом принцип сохраняется – от котла поднимается вверх труба на максимальную высоту, и лишь затем идет раздача теплоносителя по элементам отопления. Разница лишь в том, что в двухтрубной системе остывшая вода собирается в другую магистраль, и она заводится на вход обратки котла. В однотрубной же на этот вход котла идет труба от выхода последнего радиатора.

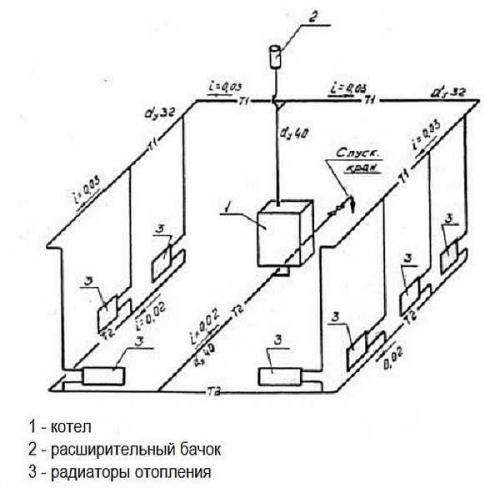

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

Все представленные выше схемы однотрубных разводок – с вертикальными стояками. Они более затратные по количеству материалов, но удобны тем, что к каждому стояку можно присоединить отопительные приборы на каждом из этажей. В принципе, в двухэтажном доме с большой площадью выгоднее реализовать водяное отопление с естественной циркуляцией с горизонтальной разводкой. Примерно выглядеть это может так (смотрите схему ниже).

Однотрубная система с естественной циркуляцией. Горизонтальная разводка с разгонным коллектором

В данном проекте реализована схема отопления с естественной циркуляцией «ленинградка». Для более активной циркуляции на втором этаже устроен разгонный коллектор, после которого два контура расходится по второму этажу – горизонтальное последовательное подключение радиаторов. Еще один контур опускается на первый этаж, где также разделяется на две ветки. Также дополнительно на первый этаж опускаются стояки от последних в контуре радиаторов в каждой из веток второго этажа.

Отопление с естественной циркуляцией из полипропилена. Выбираем схему разводки для систем с естественной циркуляцией

Существует огромное множество схем, согласно которым можно реализовать естественную регуляцию. Но все они делятся на 2 категории:

• Однотрубная
• Двухтрубная

Двухтрубная схема

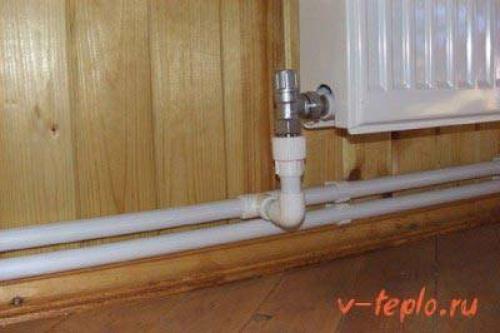

Несмотря на более сложный монтажный процесс, распространение получила именно двухтрубная схема отопления с естественной циркуляцией теплоносителя. Жидкость транспортируется по двум трубам: одна прокладывается вверху и по ней течет разогретая вода, вторая внизу и течет остывшая вода.

Чтоб самостоятельно соорудить простой двухтрубный контур, можно придерживаться следующей инструкции:

• Вначале выбирается место, в котором будет размещаться накопительный агрегат
• Над котлом устанавливается расширительный бачок, вместе они соединяются вертикальной трубой, которую оборачивают в теплоизоляционный материал
• На уровне 1/3 расширительного бочка происходит врезание верхней трубы для транспортировки разогретого теплоносителя

• Замеряв расстояние от пола до самой верхней точки, необходимо на высоте примерно 2/3 сделать врезание к разводке
• Ближе к верху расширительного бачка врезается вторая труба – переливная, посредством которой в канализацию будет происходить удаление излишков
• Затем необходимо пустить трубы к радиаторам
• Батареи соединяются с нижним водопроводом, прокладка которого должна вестись параллельно верхнему

Необходимо постараться максимально точно расположить трубы в системе отопления с естественной циркуляцией и обеспечить оптимальную разницу высот между радиаторами и котлом. Последний следует располагать ниже батарей, поэтому предпочтение отдается напольным устройствам, которые размещают в специальном углублении или подвале.

Чердачное помещение придется утеплить. Если в нем будет слишком холодно, возможно замерзания жидкости в трубах.

Рассмотрим еще несколько правил, которых следует придерживаться:

1. Верхнюю трубу рекомендуется пускать с незначительным уклоном – 6-7 градусов
2. По возможности, котел устанавливают значительно ниже отопительных приборов
3. Нужно выбирать трубы из металлопласта или на основе полимеров с внутренним диаметром 32 мм

Балансировать двухтрубное отопление, если трубы подобраны правильно, не требуется. Тем не менее установить на подводках к каждой батарее дроссели следует в обязательном порядке. Также стоит отметить высокие первоначальные затраты на прокладку сразу двух контуров и продолжительность затраченного времени на проведение работ.

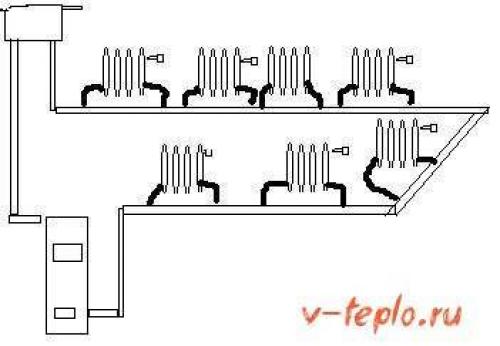

Однотрубная схема

Чтобы сократить монтажные затраты, выбирают вариант с прокладкой всего одной трубы. В этом случае получается циклический замкнутый контур, соответствующий следующим условиям:

1. Радиаторы должны врезаться параллельно основному кольцу, а не разрывать его в определенных точках
2. Необходимо снабдить воздушником каждую из батарей. Такое решение предоставит возможность стравливать воздух на одном конкретном участке
3. Для выравнивания температуры рекомендуется устанавливать термоголовки и дроссели

Популярностью пользуется закрытая однотрубная система отопления с естественной циркуляцией. В конкретном случае можно будет пренебречь расширительным бачком, полностью изолировав теплоноситель.

Что влияет на скорость циркуляции ?

Если в принудительной системе скорость циркуляции теплоносителя по трубам зависит от производительности насоса, здесь дела обстоят иначе. Чтобы ее увеличить, необходимо придерживаться ряду правил:

• Следует оптимально подбирать запорную арматуру и следить за переходами диаметров труб
• Многообразные повороты могут становиться непреодолимым препятствием, поэтому их количество сводят к минимуму, стараясь сделать все участки прямолинейными

1. Наиболее подходящий внутренний диаметр труб – 32-40 мм
2. Внутренняя поверхность труб должна быть идеально ровной и не скапливать на себе отложения, стальные изделия рассматривать не стоит

https://youtube.com/watch?v=Ej-3IVxqKbY

В заключении

Обустройство отопительных систем с естественной циркуляцией требует определенной подготовки, умений и знаний. Но чтоб оставаться уверенным в ее работоспособности, стоит осуществить врезание насоса, включение которого будет происходить в случае необходимости.

Открытая система отопления с электрокотлом. Из чего состоит система и как она работает

Чтобы тепло поступало от котельной к приборам отопления, в водяной системе используется посредник – жидкость. Теплоноситель такого типа перемещается по трубопроводу и нагревает помещения в доме, причем все они могут иметь разную площадь. Этот фактор делает популярной подобную систему отопления.

Движение теплоносителя может осуществляться естественным путем, в основе циркуляции лежат принципы термодинамики. Благодаря разной плотности холодной и нагретой воды и уклону трубопровода вода движется по системе.

Одним из важных элементов системы отопления является открытый расширительный бачок, сюда поступает лишняя нагретая жидкость. Именно этот элемент стабилизирует давление теплоносителя. Главное условие – бак следует располагать в самой верхней точке отопительной системы.

Открытое теплоснабжение функционирует по следующей схеме:

• В котле нагревается вода и подается к приборам отопления в каждое помещение дома.
• На обратном пути лишняя жидкость уходит в расширительный бак открытого типа , ее температура понижается, и вода обратно возвращается в котел.

Системы отопления однотрубного типа подразумевает использование одной магистрали для подачи и обратки. Двухтрубные системы имеют независимую подающую и обратную трубу. При решении самостоятельно монтировать зависимую систему отопления лучше выбрать однотрубную схему, она более проста, доступна и имеет элементарную конструкцию.

Однотрубное теплоснабжение состоит из следующих элементов:

• Котел отопления.
• Батареи или радиаторы.
• Расширительный бачок.
• Трубы.

Упрощенная схема подразумевает использование вместо радиаторов трубы сечением 80-100 мм, но следует учитывать, что такая система менее эффективна в эксплуатации.

Двухтрубная открытая система отопления с насосом более затратная в материальном плане и характеризуется сложным монтажом. Однако в этом случае практически устраняются все недостатки однотрубной системы, что позволяет компенсировать расходы и сложность устройства. Все приборы отопления получают теплоноситель с одинаковой температурой, при этом остывшая жидкость направляется в обратку.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/novosti/otkrytaya-sistema-otopleniya-s-cirkulyacionnym-nasosom-princip-raboty-preimushchestva-i
