Наиболее простой при монтаже и обладающий приемлемой эффективностью тип сети. К тому же отличается достаточно низкой ценой.

Данная система может работать как по принципу принудительной циркуляции теплоносителя (с насосом), так и в качестве самотёчной схемы.

Во втором случае движение жидкости будет обусловлено рядом физических законов и углом наклона труб.

Работа открытой сети состоит из двух этапов, которые постоянно следуют друг за другом:

1. Подача горячего теплоносителя из котла во все приборы.
2. «Обратка». Весь переизбыток жидкости направляется в расширительный бак и охлаждаясь поступает обратно в котёл.

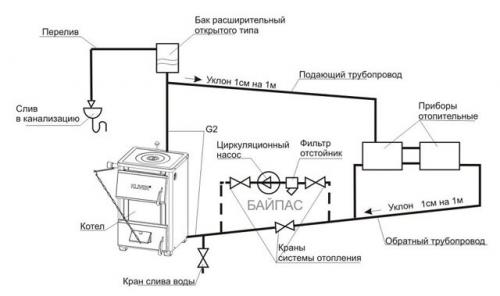

Схема открытой системы теплоснабжения

В открытой системе отопления можно применить как однотрубную так и двухтрубную схему отопления. В первом случае оба процесса происходят в одном трубопроводе, а во втором подача и обратка осуществляются в обособленных друг от друга трубах.

В состав простейшей однотрубной системы открытого типа входят следующие части:

• Котёл для нагревания теплоносителя.
• Приборы отопления (батареи)
• Расширительный резервуар открытого типа
• Трубопровод

В двухтрубной открытой сети увеличен метраж трубопровода, за счёт создания отдельных контуров подачи и обратки.

Но в то же время к каждой батарее поступает жидкость примерно одинаковой температуры, и тем самым устраняется главный недостаток однотрубной схемы.

Так же стоит выбрать как будет происходить циркуляция во всей системе, либо это будет естественная циркуляция, либо принудительная схема с циркуляционным насосом.

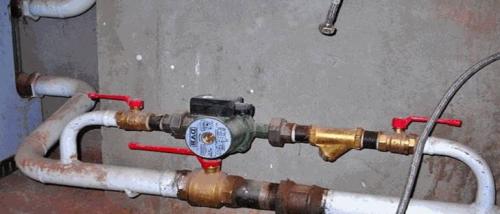

Циркуляционный насос в системе отопления

Рассматривая гравитационную и принудительную схемы открытого теплоснабжения стоит отметить:

• При самотёчной схеме циркуляция теплоносителя происходит за счёт его расширения при нагревании. Помимо этого должен присутствовать такой элемент, как разгонный стояк (его высота должна быть более 3,5 м). Во втором типе для повышения эффективности системы устанавливается циркуляционный насос. Под его воздействием скорость жидкости возрастает на 0,4-0,6 м/с и происходит более равномерный нагрев отопительных приборов. Однако, стоит не забывать, что работа насоса обусловлена наличием электричества.
• Применение гравитационной системы должно использоваться в помещениях до 60 кв. м. Рекомендуемая длина трубопровода, не более 30 м. И обязательно наличие разгонного стояка. Условия работы принудительной схемы не так строги. Помимо этого можно создать комбинированную сеть, в которой при выключении насоса, будет происходить самотёчная циркуляция.

При обустройстве открытой системы отопления нужно учитывать следующее:

• Для хорошей циркуляции теплоносителя котёл должен быть установлен в самой низкой точке сети (обычно подвал), а расширительный резервуар как можно выше (обычно чердак). Однако стоит не забывать, что в холодное время чердак должен быть утеплён.
• Уровень жидкости в открытом расширительном резервуаре постоянно будет понижаться, в следствие его испарения в окружающую среду. В результате могут появиться воздушные пробки, понижающие работоспособность сети. Именно поэтому необходимо постоянно следить за его уровнем.
• Так как система открыта для испарения теплоносителя в окружающую среду, то для безопасности стоит использовать только воду (для примера: испарения антифриза токсичны).
• Укладку трубопровода стоит делать с небольшим количеством поворотов и с минимумом соединительных элементов.
• В зимнее время, при отключении системы, воду из неё стоит слить. Для предотвращения поломок.

Открытая и закрытая система отопления в многоквартирном доме. Классификация систем теплоснабжения

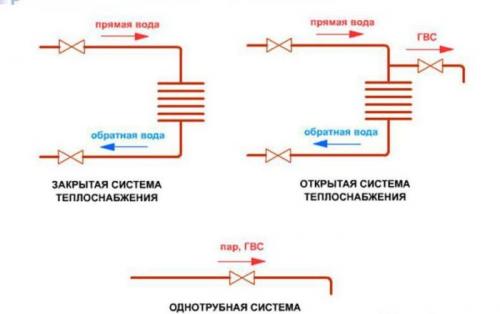

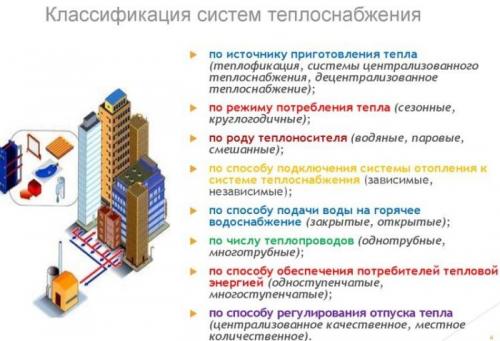

Различают следующие виды схем теплоснабжения.

По количеству вырабатываемого тепла классифицируют централизованные и децентрализованные виды теплоснабжения. В централизованных системах один источник тепловой энергии снабжает несколько зданий. В децентрализованной системе, каждое здание или группа домов, отдельные помещения вырабатывают тепло самостоятельно.

Классификация децентрализованных типов теплоснабжения, подразделяет их на индивидуальные, когда каждая квартира отапливается самостоятельно и местные — где источник тепла обогревает весь многоквартирный дом.

По способу подключения к сетям классифицируют зависимые и независимые типы систем теплоснабжения. Зависимые – когда теплоноситель (жидкость или пар) нагревается в котельной и, проходя по трубопроводной сети, поступает в радиаторы отапливаемого помещения. Независимые – жидкость из теплосети, проходит через теплообменник и нагревает теплоноситель отопления дома (теплоноситель, который нагревается в котельной, не попадает в систему теплоснабжения дома).

По способу устройства горячего водоснабжения и нагрева воды различают открытые и закрытые виды подачи тепла.

Открытая система теплоснабжения

В открытой схеме теплоснабжения вода, нагреваемая на котельной, используется одновременно в горячем водоснабжении и в качестве теплоносителя отопительных приборов. Постоянный расход воды для нужд горячего водоснабжения приводит к необходимости регулярной подпитки теплосети. Из-за использования воды в горячем теплоснабжении её температура должна быть 65-70 градусов. Такая схема весьма устарела, она повсеместно использовалась в СССР.

Преимущества и недостатки открытого теплоснабжения

Преимущества открытого типа подачи теплоносителя:

• минимум оборудования так, как не требуется применение теплообменников;
• из-за того что температура воды ниже, потери при транспортировке по теплотрассам на большие расстояния меньше чем в закрытой системе.

Недостатки открытой схемы:

Грязная вода. Из-за большой протяжённости теплотрассы, поступающая в трубопроводы горячего водоснабжения жидкость, содержит большое количество грязи, ржавчины, которые она собирает по пути от котельной до потребителя. Из-за большой протяжённости трубопроводов теплоснабжения вода в кране может иметь неприятный запах и цвет и не соответствовать санитарным нормам. Установка же водоподготовительных устройств в каждом доме потребует существенных денежных затрат.

Высокая потребность в горячей воде в часы пик приводит к ощутимому падению давления в трубопроводах. Из-за чего вынуждает ресурсоснабжающие предприятия устанавливать дополнительные подкачивающие насосы и автоматику для контроля величины давления в системе. Иначе падение давления приведёт к меньшему количеству теплоносителя, проходящему через теплообогреватели в квартирах, и как следствие, снижению температуры воздуха в помещениях.

Высокие потери жидкости из тепловой системы вынуждают ставить на котельных, ТЭЦ и других производящих энергию предприятиях массивные установки для водоподготовки, которые очищают от солей и других примесей речную воду.

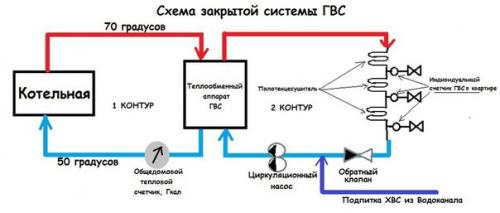

Отличия открытой и закрытой схемы водоснабжения

В закрытой системе, в отличие от открытой, используемая в качестве теплоносителя жидкость циркулирует по трубопроводам, не покидая их. Для горячего водоснабжения используется питьевая водопроводная вода, которая нагревается теплоносителем в специальных устройствах (теплообменниках), устанавливаемых в домах или центральных тепловых пунктах. В закрытых схемах температура воды в теплотрассе колеблется от 120 до 140 градусов, а потери жидкости отсутствуют или минимальны.

Плюсы закрытой схемы:

• для горячего водоснабжения подключается чистая водопроводная вода, в отличие от открытой схемы, соответствующая всем санитарно-гигиеническим нормам без примесей и неприятных запахов;
• нет необходимости устанавливать на теплоснабжающих предприятиях дополнительные насосы и приборы автоматического контроля параметров, так как давление в тепловой сети постоянное и не зависит от расхода горячей воды;
• на котельных и других источниках теплоснабжения не нужно устанавливать дополнительные установки водоподготовки, потому что циркулирующая жидкость, уже обессоленна и содержит минимальное количество примесей;
• энергосберегающий эффект, достигаемый за счёт регулировки нужной температуры подачи тепла на тепловых пунктах, выполняемый в автоматическом режиме.

К недостаткам этой системы отопления можно отнести дорогое оборудование и автоматику, необходимое для устройства пунктов обмена энергией, где регулируется температура нагрева водопроводной воды.

Второй недостаток это высокие температуры теплоносителей в магистральных теплотрассах и, как следствие, высокие потери тепла. Этот недостаток в сейчас потерял свою актуальность из-за применения технологии теплоизоляции труб пенополиуретаном, которая обеспечивает прочность изоляционного покрытия и эффективную защиту от тепловых потерь.

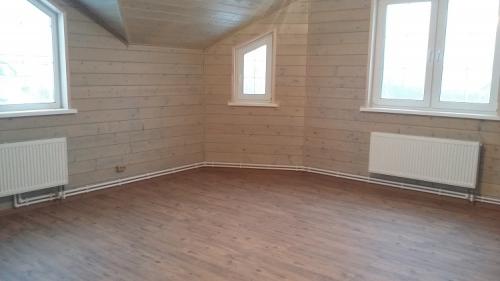

Закрытая система отопления в частном доме. Способы циркуляции теплоносителя в отопительной системе

Каждая из вышеперечисленных систем обязана обеспечивать доставку теплопроводящего вещества до батарей или радиаторов в частном доме. Выполнить эту доставку можно двумя способами. Рассмотрим их:

• система отопления с естественной циркуляцией;
• отопительная конструкция с принудительной циркуляцией.

В первом случае для монтажа системы используется минимум оборудования. Это влияет на общую стоимость организации отопления в частном доме. Естественная циркуляция воды или антифриза — процесс, в результате которого движение теплоносителя происходит от его же теплового расширения. Система отопления (с естественной циркуляцией) закрытая, как правило, устанавливается из экономических соображений, так как её стоимость ниже, чем у коммуникаций с принудительной циркуляцией теплоносителя.

При нагревании вода (или другой теплоноситель) теряет свою плотность, поэтому становятся легче. В результате происходит естественная доставка теплоносителя до отопительных приборов, к которым можно отнести батареи и радиаторы отопления. В радиаторах происходит теплообмен между теплоносителем и окружающей средой, что приводит к охлаждению первого. После охлаждения вода опускается по трубам обратно в котёл, вытесняя нагретую воду, которая поднимается к отопительным приборам. Таким образом, проходит естественная циркуляция теплоносителя в закрытой отопительной системе и происходит обогрев дома.

Однако такая система имеет и свои минусы, среди которых: недостаточное давление в системе, неравномерный нагрев отопительных приборов.

Показатель естественной циркуляции, как правило, зависит от нескольких факторов:

• разница температур между остывшим и подогретым теплоносителем (в большинстве случаев она составляет около 10 градусов);
• диаметр труб между приборами в отопительной системе, который влияет сопротивление передвижению теплоносителя.

Закрытая система с насосом обеспечит равномерный прогрев всех радиаторов в доме, независимо от их расположения и удаленности от котла

Эксплуатационные характеристики отопительной конструкции зависят от расположения её элементов. Например, котёл должен располагаться ниже уровня батарей не менее чем на 3 метра.

Система отопления (с принудительной циркуляцией) закрытая предусматривает установку специального насоса, который называется циркуляционным. Он выполняет функцию по созданию необходимой разницы давления для нормального передвижения теплоносителя от котла до радиаторов отопления и обратно. Такая система имеет некоторые преимущества. Рассмотрим их:

• более быстрый нагрев помещений;
• равномерный нагрев отопительных приборов;
• возможность контроля и регуляции отдельных частей отопительной конструкции, отключения одной из частей цепи в случае необходимости;
• исключается накопление воздуха в системе;
• использование циркуляционного насоса позволяет выполнить систему закрытого образца с использованием мембранной расширительной ёмкости;
• экономия топлива.

Обратите внимание! Система с принудительной циркуляцией не нуждается в увеличении диаметра труб для достижения необходимых показателей давления. Это позволяет сэкономить денежные средства при монтаже такой системы.

Открытая система отопления в частном доме. Открытая система

Движение теплоносителя в такой гидросистеме основано на законах термодинамики: вода движется естественным путем за счет своего расширения при нагревании. Естественная циркуляция подразумевает: вода нагревается и меняет свою плотность, тем самым создается необходимое давление и гидравлический напор, за счет чего происходит движение жидкости в трубах.

К основным элементам данной системы относят отопительный котел , расширительный бак открытого типа (негерметичный), радиаторы отопления и трубы для теплопровода . Теплоносителем выступает обычная вода.

Помимо указанных элементов в частном доме должен быть разгонный стояк, а для обеспечения эффективной циркуляции теплогенератор устанавливается на самом нижнем уровне, а расширительный бачок на самом верхнем по отношению к остальным приборам. Сам трубопровод монтируют под небольшим углом, чтобы предотвратить образование воздушных пробок.

Принцип работы

• Котел нагревает жидкость, циркулирующую по трубам.
• Горячая вода под давлением выталкивается холодной вверх по теплопроводу.
• Излишки горячей воды собираются в расширительном баке для предотвращения скачков давления и безопасной работы отопительных приборов.
• При охлаждении теплоносителя его объем уменьшается и часть воды возвращается из расширителя обратно в магистраль к котлу.

Как правило, такой тип отопления не предполагает установки циркуляционного насоса, однако для лучшей циркуляции теплоносителя открытую систему можно модернизировать электрическим насосом. Важно правильно рассчитать гидравлические показатели отопительного контура и выставить необходимую скорость движения воды.

Преимущества и недостатки

Среди плюсов данной схемы можно выделить:

• Простоту эксплуатации.
• Энергонезависимость.
• Низкую стоимость.
• Низкий уровень шума.

Тем не менее, открытые системы отопления становятся все менее востребованными и популярными ввиду очевидных ограничений и недостатков :

• Невысокая эффективность обогрева. Самотечная схема предполагает медленное движение теплоносителя, а наличие большого количества поворотов трубопровода еще больше замедляет поступление жидкости в отопительные приборы.
• Ограничение по площади отопления. Открытый отопительный контур способен отопить только небольшие по площади частные дома (до 100-120 кв.м.).
• Сложность установки. При монтаже необходимо правильно рассчитать угол наклона теплопровода, а также избегать использование большого количества соединений труб. Для хорошей циркуляции жидкости необходимо правильно рассчитать внутреннее сечение трубы (чем больше площадь, тем больше диаметр трубы).
• Быстрый износ. Коррозия труб и металлических элементов возникает быстрее в негерметичном контуре, т.к. через открытый бак вместе с водой в магистраль поступает кислород.
• Постоянный контроль за уровнем воды в расширительном баке. В открытом бачке вода испаряется, поэтому важно вовремя подливать в него воду.
• Замерзание воды. Негерметичные расширители необходимо устанавливать в теплых помещениях или обеспечить им качественную теплоизоляцию.

Закрытая система отопления это. Как выбрать закрытую отопительную систему для частного дома

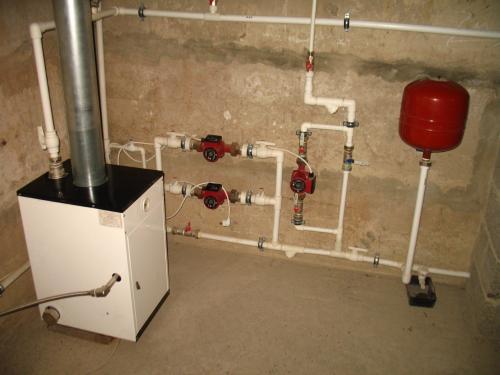

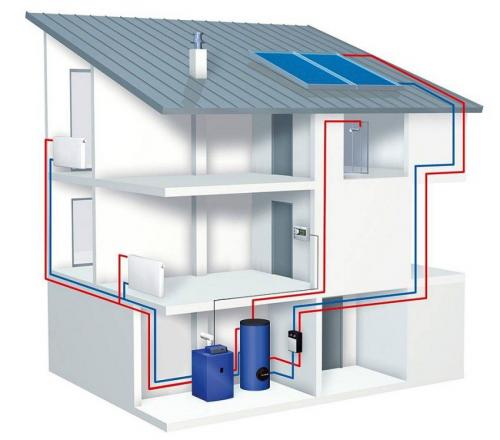

Существует множество вариантов отопительных коммуникаций закрытого типа. При выборе нужно отталкиваться от площади здания, планировки, количества этажей, размера комнат.

Однотрубные и двухтрубные закрытые тепловые контуры

Самая простая замкнутая схема – однотрубная, где радиаторы последовательно присоединяются к одному подающему контуру, и горячая жидкость протекает последовательно сквозь них. Такая схема не очень удобна – при прохождении по отопительной ветке жидкость остывает, и последние теплоприборы нагреваются слабо. Поэтому конструкция подходит только для небольших домов.

Двухтрубная – состоит из двух контуров (подающего и обратного), каждый из которых подводится ко всем батареям. Горячая жидкость быстро заполняет радиаторы и обеспечивает более равномерный нагрев. Схема походит даже для домов большой площади.

Вертикальная и горизонтальная схема

Эти типы теплокоммуникаций отличаются направлением тока жидкости. В вертикальной разводке она движется вверх или вниз, а в горизонтальной – вдоль комнат.

Для одноэтажного частного дома подойдет только горизонтальная схема, для двух и более этажей можно подходят разные варианты:

• Стояковая схема – через комнаты, находящиеся друг над другом, проходит общая вертикальная труба – стояк; батареи крепятся к ней боковым способом. Подходит для зданий с комнатами небольшой площади, которые можно прогреть одним радиатором.
• Комбинированный вариант – между этажами идет стояк, к которому присоединяются горизонтально расположенные тепловые линии с несколькими батареями.

Второй тип коммуникаций наиболее востребован в современных зданиях высотой в два этажа и более. Такая разводка позволяет устанавливать в комнате несколько тепловых приборов и отапливать любые площади.

Попутная, встречная и лучевая разводка

Теплокоммуникации встречного (петлевого) типа состоят из нескольких веток. Нагретые вода или антифриз доходят до конца петли, разворачиваются и текут обратно. Поэтому горячая и остывшая жидкость движутся навстречу друг другу. Минус – вода по пути к последнему радиатору остывает, и батареи нагреваются неравномерно. Но зато петли можно проложить в комнатах любой планировки.

В попутной схеме, или петле Тихельмана, горячий и остывший теплоноситель движутся по кругу в одном направлении, поэтому радиаторы имеют равную температуру. Однако проложить кольцевую схему в старом доме со сложной планировкой тяжело. Ее, в основном, используют в новостройках и проектируют вместе со зданием.

Лучевая разводка состоит из отдельных тепловых линий – лучей, идущих к каждому радиатору. Сложная схема, трубы в которой присоединены к коллекторам, похожим на медные гребенки. Через один ряд таких «гребней» распределяется горячая вода, а через другой собирается остывшая. Преимущества – возможность спрятать коммуникации в шкафы и под пол, простота регулировки батарей, находящихся на отдельных «лучах». Недостаток – сложность расчетов, монтажа и большое количество расходных материалов. Коллекторная схема подходит только для новых зданий, в старых ее проложить затруднительно.
