Открытая система отопления частного дома. Как работает водяное отопление закрытого типа

Открытая система отопления частного дома. Как работает водяное отопление закрытого типа

Основная особенность подобных систем (и чего не имеет открытая схема) – полная изоляция от влияния окружающей среды. В закрытую отопительную систему, сделать которую можно и своими руками, входят следующие элементы:

• котел;
• автоматический воздушный клапан;
• термостатический клапан;
• радиаторы отопления;
• расширительный бак;
• балансировочный клапан;
• вентиль шаровой;
• насос и фильтр;
• манометр;
• предохранительный клапан.

Для эффективной циркуляции теплоносителя используется насос (открытая система может иметь естественную циркуляцию). Правда здесь тоже есть свой минус – при отсутствии подачи электроэнергии закрытая система нормально функционировать не сможет (0тсутствие электричества для загородного частного дома — весьма актуальная проблема). Зато достоинства использования «помпы» с лихвой возмещают недостатки — и для квартиры и для частного дома возможен монтаж дополнительных обогревательных систем. В частности можно сделать теплый пол.

Циркуляционный насос устанавливается на обратной трубе («обратке») перед нагревательным котлом отопления. Тут же монтируется расширительный бак. Такое расположение этих важных элементов позволяет некритично относиться к диаметру используемых при монтаже труб и соблюдению уклона, который обязательно должно иметь открытое водяное отопление.

В результате на монтаж такой системы отопления меньше тратиться времени, материалов (к примеру, утеплять трубопровод уже не потребуется, так как расширительный бак устанавливается рядом с котлом). Однако «злоупотреблять» подобными преимуществами не стоит. Особенно это касается уклона (лучше его всё же сделать) — при его соблюдении система в случае отключения электричества худо-бедно, но работать всё же будет, т.е. размораживание ей не грозит.

На видео ниже вы можете посмотреть подробный пример организации отопления закрытого типа с использованием твердотопливного и электрического котлов.

Закрытая система отопления изолирована от проникновения воздуха. Однако, её эксплуатация не обеспечивают 100% герметичности: воздух может заполнить трубы, например, при доливании в систему теплоносителя. В этом случае он будет скапливаться в верхних точках. Избавиться от него можно посредством крана Маевского или поплавковых отводчиков, работающих на «автомате». Уже растворенный в воде воздух удаляется с помощью специальных сепараторов, устанавливаемых прямо в трубопроводе.

Открытая система отопления с газовым котлом. Монтаж открытой отопительной системы

Установка котла. Вид котла, навесной или напольный, зависит от удобства размещения, а мощность – от площади дома. Топливо для котла: уголь, газ, дрова, солярка. Котел размещают в самом низком месте системы.

Котел устанавливают на постамент из бетона высотой в 4-5 см или лист железа, накрытый асбестом, в отдельном вентилируемом помещении. Напольное покрытие делают из негорючего материала (бетон, керамическая плитка).

Самое лучшее место для котла – подвал. Циркуляция ускоряется при перепаде высоты 3 м между котлом и нагревательными приборами. Повышается эффективность системы отопления, и жилые помещения закрыты от проникновения топлива и его отходов. Размещать в подвале можно твердотопливный и дизельный котел. Газовый котел там размещать запрещено правилами противопожарной безопасности.

Обвязка котла выполняется металлическими трубами, на удалении от котла возможно использование металло пластиковых труб . Перед вводом в котел ставится фильтр и, если предусмотрено по схеме, насос циркуляции. Трубы, вводимые в котел, должны быть по диаметру одинаковыми с выходами из котла, применение переходников недопустимо.

Отопительный контур замыкается там же, где начинается – в нагревательном котле. После завершения монтажа котел подсоединяют к каналу дымохода, зазоры замазывают глиной, так как — бетонный раствор трескается от высокой температуры.

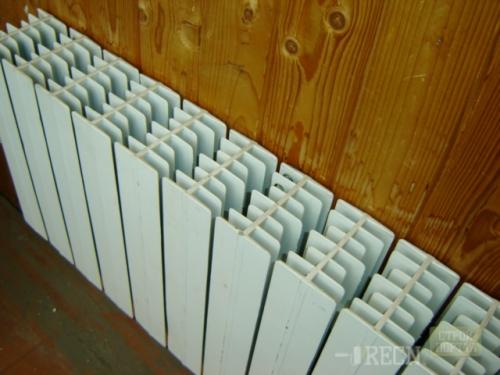

Установка радиаторов. В комплекте с радиаторами обычно имеются воздухоотводные краны и настенные крепления. Рекомендуется установить краны на всех радиаторах для быстрого устранения воздушных пробок. Альтернативный экономный вариант – вместо радиаторов проводится труба сечением 8-10 см по всему периметру дома и c возвратом к котлу. Радиаторы бывают: стальные, биметаллические, алюминиевые, чугунные. Они устанавливаются под окном и крепятся на стене с отступом 3-5см. Оптимальная высота – 40-60см, при которой остается расстояние до окна и до пола. Длина радиатора подбирается с учетом площади комнаты. Чтобы регулировать температуру в доме, на все радиаторы устанавливаются терморегуляторы: автоматические или «ручные».

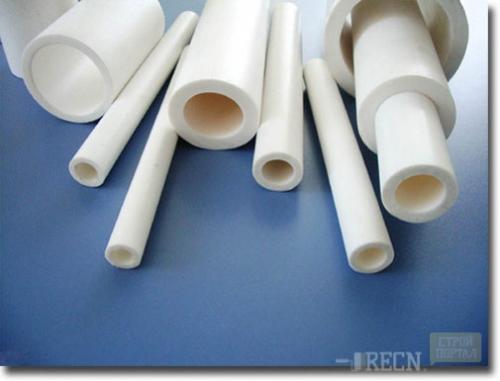

Для отопительной системы используются медные, стальные и металлопластиковые трубы. Во всех отношениях предпочтительнее металлопластиковые. Это металлическая труба , покрытая пластиком изнутри и снаружи. Такие трубы недороги, устойчивы к коррозии, не требуют сварки, легко монтируются. Диаметр – 25 мм, 32 мм. Как правило, их прокладывают открытым способом над полом. Из труб заготавливают отрезки необходимой длины и соединяют с котлом, расширительным баком и радиаторами с помощью отводов. Большое сечение труб улучшает циркуляцию теплоносителя.

Для создания перепада давления диаметр труб на выходе из котла должен быть больше, чем в конце трубы подачи. Диаметр горизонтальных труб равняется диаметру стояка.Для улучшения циркуляции создают уклоны в направлении стока 5мм на метр трубы и сводят к минимуму количество соединительных деталей и поворотов.

В нижней части отопительной системы устанавливают узел слива на случай необходимости законсервировать отопление или слить воду во время ремонтных работ.

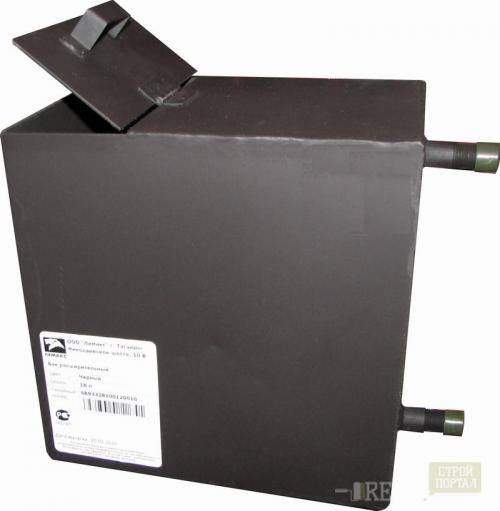

Расширительный бак ставят в самом высоком месте системы: на чердаке или возле котла выше, как минимум, на 3 м. Он должен быть достаточных размеров, не менее 5% от общего объема отопительной системы.

Несоблюдение этого важного условия приведет к разрыву труб под действием высокого давления. По однотрубной вертикальной схеме расширительный бак размещают на чердаке. Чердак предварительно утепляют, чтобы вода в баке не замерзла при минусовой температуре. Для уменьшения испарения воды используют слой масла 1-2см. В качестве теплоносителя рекомендуется использовать воду. Антифриз токсичен (за исключением пищевого) и быстро испаряется.

Открытая система отопления в основном используется в одноэтажных домах площадью до 150 м².

Как работает закрытая система отопления. Что такое. Отличия от открытой

Суть работы обогревающего контура закрытого типа несложен: жидкость нагревается, расширяется и поступает в магистраль. Излишки воды уходят в отдельную емкость, с понижением температуры, они возвращаются назад в систему. Внутри теплового блока существует константное давление, что позволяет рационально управлять всем процессом

Отопительные системы закрытого типа пользуются большой популярностью, самое главное ее достоинство – это отсутствие открытого взаимодействия с внешней средой. Воздух способствует быстрой амортизации трубопроводных элементов, снижает КПД системы, что происходит в тепловых системах открытого вида.

В наше время замкнутый контур отопления, в котором работает принудительная циркуляция , работает успешно в большинстве частных домовладений.

Замкнутый контур состоит из элементов:

• Генератор тепла (котел работающий на твердом или жидком топливе, газ, электричество);
• Радиаторы, теплые полы;
• Насос;
• Герметичная емкость мембранного типа;
• Элементы, которые позволяют сбрасывать излишки давления (манометр, воздухоотводчик, протекционный клапан);
• Фильтр;
• Арматура для управления и балансировки;
• Трубы;

Главные блоки могут снабжаться дополнительно еще элементами, такими как:

• коллектор;
• Емкости;
• Реле по автоматизации.

Работа закрытой системы отопления состоит в перемещении теплой воды (под давлением 1-2,2 бар) от нагревательного котла к радиаторам, которые расположены в помещениях. Регулировка объема делается с помощью мембраны, которая крепится в емкости. Все содержимое изолировано от внешней среды.

Регулировка давления делается с помощью воздухотводчика, работающего в автоматическом режиме. Вторым элементом, обеспечивающим безопасность, является подрывной клапан, который активируется, если давление в системе превысит критические отметки (обычно около 3,5 бар).

Грязевик монтируется на тыльной стороне магистрали (перед тепло генератором), его задача аккумулировать шлам из отопительного контура. Еще один важный блок – это насос, он подает воду, работать он может в обоих направлениях.

Преимущества:

1. Нет соприкосновения с воздухом. Полная изоляция жидкости он внешнего мира.
2. Экологическая безопасность, отсутствуют испарения.
3. В работе можно применять антифриз.
4. Трубы используются недорогие, небольших сечений.
5. Нет лишней потери тепла, экономится энергия.
6. Уменьшен риск возникновения воздушных пробок, вода «работает» при более высокой температуре и давлении.
7. Простота регулировки

Трубы небольшого диаметра легко прячутся в стене или под гипсокартон, что является важным фактором в обустройстве жилых помещений.

Как переделать закрытую систему отопления в открытую. Устройство открытой системы отопления

Эта система является самой старой и  самой простой из современных систем отопления. Ее так и называют естественной, самотечной,  а еще зависимой, а еще гравитационной.

Открытой она называется потому, что негерметична, то есть расширительный бак, входящий в ее состав, является открытым сосудом, с поверхности которого свободно испаряется вода.

Зависимость ее состоит в том, что отбор теплоносителя происходит непосредственно из подающей трубы, от которой и зависят все параметры этой системы. Естественной, или самотечной, ее называют из-за того, что она  не требует дополнительной энергии, перемещение воды идет   самотеком.  Название гравитационной она получила вследствие того, что в основе работы лежит закон гравитации.

В систему входит:

• Котел различной конструкции;
• Трубы;
• Расширительный бак;
• Приборы отопления.

Принцип работы

Принцип работы основан на умелом использовании физических законов термодинамики. Горячая и холодная вода имеют разную плотность. Горячая вода плотнее холодной. По законам физики эта разность плотностей и создает движущую силу, направленную от источника тепла к радиаторам.

Из водопроводной трубы в водогрейный котел  подается холодная вода. Здесь она нагревается и расширяется. В верхней части котла  создается повышенное давление, которое усиливает подпирающая снизу холодная вода.

Под таким давлением горячая вода по магистральной трубе подается к приборам отопления, отдавая им свое тепло. Остывшая вода снова идет в котел для подогрева. Таким образом, осуществляется естественная циркуляция.

Вода при подогреве увеличивается в объеме. Поэтому, чтобы котел не разорвало от внутренних напряжений, и существует расширительный бак, в который изливается излишняя вода. Он должен находиться, как можно выше, чтобы вода под действием гравитации сама поступала в котел.

Трубы должны находиться под небольшим уклоном: к расширительному баку снизу вверх, от него – сверху вниз.

Для преодоления гидравлического сопротивления необходимы трубы довольно большого для помещений диаметра порядка 35-40 мм.

В такой системе необходимо использовать минимум поворотов, фасонных и соединительных деталей, чтобы не замедлять и без того медленную циркуляцию теплоносителя.  Зимой расширительный бак надо утеплять.

Если в зимнее время отопление не функционирует по каким-то причинам, то воду из системы необходимо удалить во избежание разрыва труб.

Открытая система с принудительной циркуляцией

Как любое техническое решение, открытая система  продолжает совершенствоваться. Появилась открытая система с принудительной циркуляцией. Ее появление связано с тем, что естественная циркуляция слишком медленна, что обусловлено очень маленькой разницей в массе холодной и горячей воды, лежащей в основе работы контура.  При температуре 40 градусов по Цельсию один куб холодной воды весит 992 кг, а после поднятия до 60 градусов  – 983 кг. Такая малая разница обеспечивает циркуляцию воды всего 0, 1 м/с. Поэтому, чтобы сделать процесс более интенсивным, устанавливают дополнительный насос. Он  играет вспомогательную роль в отличие от циркуляционного и может включаться эпизодически по мере надобности. Система в этом случае теряет энергонезависимость, но выигрывает в интенсивности.

А чтобы обогрев частного дома не прекращался  в случае отключения тока,  оба насоса монтируют на параллельных байпасных линиях.  При отсутствии электроэнергии система переходит на естественную циркуляцию.

Плюсы открытой системы

Положительные стороны открытой системы позволяют ей существовать уже два столетия. Можно отметить следующие достоинства:

• Небольшой набор оборудования.
• Простота обслуживания.
• Бесшумность.
• Автономность: может функционировать даже при отсутствии электроэнергии.
• Экономичность.
• Высокая надежность.
• Возможность быстро запустить и остановить работу.

Минусы

Естественно, открытая система отопления не свободна от недостатков. Они таковы:

• Большие теплопотери.
• Нельзя использовать антифриз в качестве теплоносителя. Это особенно важно в северных районах страны.
• Необходимо внимательно следить за уровнем воды в расширительном баке.
• Вода может замерзать в распределительном баке.
• Есть вероятность кавитации.
• Ускорение коррозии металла вследствие кавитации.
• Появление воздушных пробок.
• Трудно маскировать трубы большого диаметра.
• Сложно регулировать температуру воды.

Открытая система отопления с насосом. Комплектация и принцип действия

В водяных отопительных системах основным теплоносителем является жидкость. Она циркулирует от котельной установки к радиаторам отопления, отдавая тепловой потенциал окружающему пространству. В зависимости от длины труб процесс циркуляции может продолжаться довольно долго, что позволяет обогревать большие постройки. За счет такой особенности водяные системы отопления пользуются невероятным спросом.

Большинство установок способно функционировать без дополнительного насосного оборудования, т. к. передвижение теплоносителя осуществляется посредством термодинамических принципов. Простыми словами, процессу циркуляции способствует разность плотностей горячей и холодной жидкости, а также специфический уклон трубопровода.

Одной из ключевых составляющих системы является открытый расширительный бак, куда поступают остатки разогретого теплоносителя. В этом резервуаре осуществляется восстановление нормального давления, для чего бак устанавливают выше всех остальных узлов агрегата.

Процесс работы открытой системы состоит из двух этапов:

1. 1. Подача теплоносителя. Разогретая до определенной температуры вода начинает перемещаться от котла к радиаторам отопления.
2. 2. Обратный процесс. Остатки теплоносителя попадают в расширительную емкость, охлаждаются, а затем возвращаются обратно, в результате чего цикл замыкается.

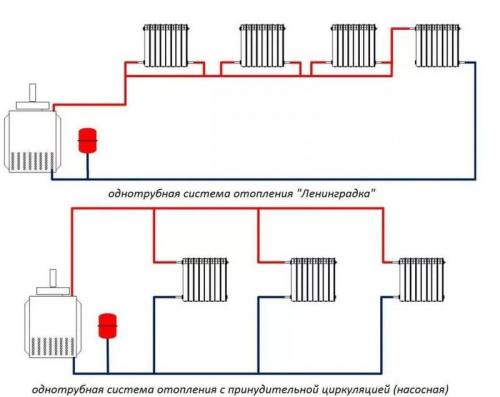

В системах однотрубного типа подача и обратка теплоносителя происходят в одной магистрали. В двухтрубных для этого используется две трубы.

Конструкция однотрубной системы отопления с насосом выглядит очень просто. В базовой комплектации установка состоит:

1. 1. Из котельного агрегата.
2. 2. Радиаторов отопления.
3. 3. Расширительной емкости.
4. 4. Системы труб.

Отдельные потребители не устанавливают в доме радиаторы, решая проблему монтажом специальной трубы с диаметром 8−10 см по периметру здания. Но, по заявлению специалистов, такие системы недостаточно эффективны, при этом их не совсем удобно обслуживать.

Однотрубная схема открытой системы отопления с насосом является энергозависимой. А что касается затрат на покупку комплектующих в виде труб, арматуры и сопутствующего оборудования, то они относительно невысоки.

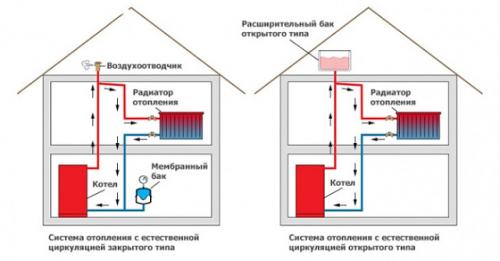

Открытая система отопления плюсы и минусы. Разбираем плюсы и минусы открытой и закрытой системы отопления — выбор подходящей отопительной системы

Перед началом установки отопительной системы перед каждым человеком встаёт вопрос: закрытую или открытую систему теплоснабжения выбрать для частного дома. В статье мастер сантехник разберёт плюсы и минусы открытой и закрытой системы отопления .

Система отопления является одной из основных инженерных коммуникаций в доме. Принцип действия отопительных конструкций достаточно прост: сначала теплоноситель (обычно это вода) нагревается в котле до нужной температуры. Потом он поступает по трубам в радиаторы , которые установлены по всему дому.

Таким образом, разогретый теплоноситель отдаёт тепло помещению, после чего остывшая вода возвращается обратно в котёл, после чего цикл повторяется. В зависимости от метода подачи теплоносителя различают открытые и закрытые системы отопления.

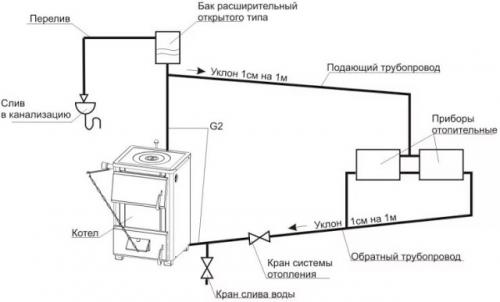

Открытая система отопления

В открытой системе теплоснабжения обязательно наличие расширительного бака, так как нагретая вода расширяется. Расширительный бак служит для приёма излишков воды при расширении и возврата её в систему при остывании, а также для удаления воды при чрезмерном её объёме. Бак герметичен не полностью, поэтому вода испаряется, вследствие чего необходимо постоянно возобновлять её уровень. В открытой системе отопления не используется насос. Система достаточно проста. Состоит из труб, стального расширительного бачка, радиаторов и котла. Применяются дизельные, газовые котлы и котлы на твёрдом топливе , кроме электрических.

В открытой системе отопления вода циркулирует медленно. Поэтому трубы при эксплуатации должны разогреваться постепенно, чтобы избежать их повреждения и закипания теплоносителя. Это может привести к преждевременному износу оборудования. Если в зимний период отопление не используется, то вода из системы обязательно сливается, во избежание замерзания трубопровода.

Чтобы циркуляция теплоносителя осуществлялась на необходимом уровне, необходимо производить монтаж отопительного котла в более низком месте системы, а в самом высоком устанавливать расширительный бак, например, на чердаке. Зимой расширительный бак необходимо утеплить. При установке трубопровода в открытой системе отопления требуется использовать минимальное количество поворотов, фасонных и соединительных деталей.

Закрытая система отопления

В закрытой системе отопления все элементы системы герметичны, отсутствует испарение воды. Циркуляция осуществляется при помощи насоса. Так называемая система с принудительной циркуляцией теплоносителя включает в себя трубы, котёл, радиаторы, расширительный бак, циркуляционный насос .

В закрытой системе отопления при повышении температуры клапан расширительного бака открывается и забирает излишки теплоносителя. При понижении температуры теплоносителя циркуляционный насос закачивает его обратно в систему. В данной системе отопления поддерживается давление в заранее установленных пределах. Благодаря этому, осуществляется функция деаэрации теплоносителя.

Для стабильной работы системы закрытого отопления также используется расширительный бак из высокопрочного металла. Это закрытый бак, состоящий из двух половин, завальцованных друг к другу.

Закрытая система отопления с насосом. Вода или теплоноситель выбираем оптимальный заполнения системы

Антифриз для системы отопления

Оптимальный состав жидкости должен определяться параметрами системы отопления. Зачастую система отопления заполняется водой, так как она имеет ряд существенных преимуществ. Определяющим является доступная стоимость – часто берут простую водопроводную воду. Однако это в корне неправильно. Большое количество элементов металла и щелочи будут способствовать образованию нароста на внутренних стенках труб и радиаторов. Это приводит к уменьшению проходного диаметра, возрастанию гидравлических потерь на отдельных участках магистрали.

Но как правильно заполнить закрытую систему отопления водой, чтобы избежать подобных неприятностей? Специалисты рекомендуют использовать дистиллированную воду. Она максимально очищена от примесей, что сказывается в лучшую сторону на ее физических и эксплуатационных свойствах.

Энергоемкость. Вода хорошо аккумулирует тепло, чтобы впоследствии его передать в помещение;
Минимальный показатель вязкости

Это важно для закрытых систем отопления с принудительной циркуляцией и сказывается на мощности центробежного насоса;
При повышении давления в трубах точка кипения сдвигается в большую сторону. Т.е

фактически процесс перехода из жидкого в газообразное состояние происходит при температуре от 110°С. Это дает возможность использовать высокотемпературные режимы отопления.

Но если существует вероятность воздействия отрицательных температур, то вода, как жидкость для заполнения систем отопления, неприемлема. В таком случае следует использовать антифризы, у которых порог кристаллизации значительно ниже, чем 0°С. Оптимальный вариант – растворы пропиленгликоля или глицерина со специальными добавками. Они относятся к классу безвредных веществ и используются в пищевой промышленности. Лучшими техническими качествами обладают растворы на основе этиленгликоля. До недавнего времени ими заполняли закрытые системы отопления. Однако они крайне вредны для человека. Поэтому несмотря на все их положительные качества, применять антифризы на основе этиленгликоля не рекомендуется.

Но чем можно заполнить систему отопления – водой или антифризом? Если отсутствует вероятность воздействия низкой температуры, лучшим выбором будет вода. В противном случае рекомендуется применять растворы специального теплоносителя.

Автомобильный антифриз нельзя заливать в систему отопления. Это приведет не только к поломке котла и выхода из строя радиаторов, но и будет опасно для здоровья.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/vodyanaya-sistema-otopleniya-zakrytogo-tipa-opredelenie-zakrytoy-sistemy-otopleniya

Закрытая система отопления в частном доме. Принцип работы отопления закрытого типа

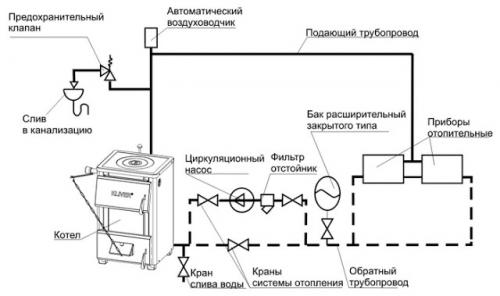

Как выглядит схема отопления закрытого типа? Основная конструктивная особенность, которая и обуславливает название такой системы – ее герметичность.

Система отопления закрытого типа, схема которой включает элементы, часть из которых используется и в других типах отопления, выглядит так:

• отопительный котел;
• воздушный клапан;
• термостат;
• отопительные приборы;
• расширительный бачок;
• балансировочный клапан;
• шаровой вентиль;
• насос и фильтр;
• манометр;
• предохранительный клапан.

Вот как выглядит отопление закрытого типа, схема и принцип работы которого довольно прост: циркулирующая в системе жидкость нагревается в котле и поступает в трубопровод. При расширении излишки жидкости попадают в бак, а при падении температуры возвращаются обратно, что позволяет поддерживать внутреннее давление в системе на заданном уровне.

Как заполнить систему отопления в частном доме. закрытую от внешнего давления? Как правило, в такой системе используется принудительная циркуляция. Из-за этого проявляется один из недостатков отопления закрытого типа – энергозависимость. Электроэнергия необходима для функционирования насоса, который обеспечивает постоянное движение воды по трубопроводу.
Но если постоянных перебоев с электричеством нет, закрытые системы отопления частного дома будут работать правильно (прочитайте: «Как сделать отопление в частном доме — советы специалистов «). К тому же, такую систему можно дополнить, например, «теплыми полами», которые позволят увеличить теплоотдачу и сохранение тепла, что, в свою очередь, повысит экономичность такой конструкции.

Циркуляционный насос устанавливается на обратке прямо перед отопительным котлом. Здесь же можно разместить и расширительный бачок. При таком расположении важных для системы элементов можно забыть о необходимости создания постоянного уклона трубопровода и не обращать особого внимания на диаметр труб.

Это упростит и удешевит монтаж, но и у такого облегчения тоже есть свои «подводные камни»: создание постоянного уклона позволит системе работать даже в том случае, если электричество пропадет, что предотвратит необходимость перезапуска системы. Для полного понимания устройства закрытой системы отопления можно посмотреть на фото, где изображена схема данной конструкции (прочитайте также: «Замкнутая система отопления — схема на примерах «).

Система отопления закрытого типа защищена от попадания воздуха, но ликвидировать этот процесс невозможно. Например, при доливании жидкости в систему какое-то количество воздуха все же сможет просочиться в трубопровод. Попавший в трубы воздух будет скапливаться в верхней части системы и образовывать воздушные пробки, которые ухудшат работу системы и увеличат риск возникновения неполадок.

Чтобы спустить попавший в систему воздух, можно использовать кран Маевского или поплавковые отводчики, которые работают автоматически. Если воздух растворился в воде, то удалить его можно при помощи сепараторов, которые устанавливаются прямо в трубопроводе.
Для экономии тепла отопительная система закрытого типа использует термостат, который автоматически включает и отключает насос при изменении температуры воздуха в помещении.

Источник: https://batarei-iz-alyuminiya.postroivsesam.info/stati/sistema-otopleniya-zakrytogo-tipa-s-nasosom-princip-deystviya-zakrytoy-so

Открытая и закрытая система отопления в многоквартирном доме. Закрытая и открытая системы отопления

Открытая система отопления является самой простой и энергонезависимой системой с естественной циркуляцией. Основана такая система на законах термодинамики. На выходе из котла создаётся повышенное давление, далее горячая вода проходит по трубам в область с более низким давлением, при прохождении теряя температуру.

Далее охлаждённый теплоноситель возвращается обратно в отопительный котёл, где снова нагревается. Происходит естественная циркуляция теплоносителя. Система функционирует исключительно на воде, так как использование антифризов для отопления приводит к их быстрому испарению.

Открытая система отопления

В открытой системе теплоснабжения обязательно наличие расширительного бака, так как нагретая вода расширяется. Расширительный бак служит для приёма излишков воды при расширении и возврата её в систему при остывании, а также для удаления воды при чрезмерном её объёме. Бак герметичен не полностью, поэтому вода испаряется, вследствие чего необходимо постоянно возобновлять её уровень. В открытой системе отопления не используется насос. Система достаточно проста. Состоит из труб, стального расширительного бачка, радиаторов и котла. Применяются дизельные, газовые котлы и котлы на твёрдом топливе , кроме электрических.

В открытой системе отопления вода циркулирует медленно. Поэтому трубы при эксплуатации должны разогреваться постепенно, чтобы избежать их повреждения и закипания теплоносителя. Это может привести к преждевременному износу оборудования. Если в зимний период отопление не используется, то вода из системы обязательно сливается, во избежание замерзания трубопровода.

Чтобы циркуляция теплоносителя осуществлялась на необходимом уровне, необходимо производить монтаж отопительного котла в более низком месте системы, а в самом высоком устанавливать расширительный бак, например, на чердаке. Зимой расширительный бак необходимо утеплить. При установке трубопровода в открытой системе отопления требуется использовать минимальное количество поворотов, фасонных и соединительных деталей.

Закрытая система отопления

В закрытой системе отопления все элементы системы герметичны, отсутствует испарение воды. Циркуляция осуществляется при помощи насоса. Так называемая система с принудительной циркуляцией теплоносителя включает в себя трубы, котёл, радиаторы, расширительный бак, циркуляционный насос .

В закрытой системе отопления при повышении температуры клапан расширительного бака открывается и забирает излишки теплоносителя. При понижении температуры теплоносителя циркуляционный насос закачивает его обратно в систему. В данной системе отопления поддерживается давление в заранее установленных пределах. Благодаря этому, осуществляется функция деаэрации теплоносителя.

Для стабильной работы системы закрытого отопления также используется расширительный бак из высокопрочного металла. Это закрытый бак, состоящий из двух половин, завальцованных друг к другу.

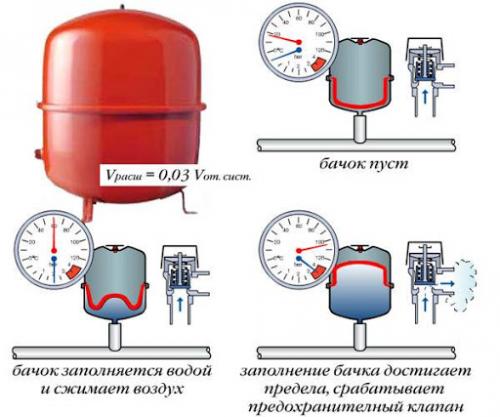

Внутри располагается мембрана (диафрагма) из высокопрочной жаростойкой резины. Также внутри имеется небольшой объём газа (может быть азот, который закачивается на заводе-производителе, или воздух, накапливающийся в системе по необходимости). Мембрана разделяет бак на части: одна часть — куда поступают излишки воды при нагреве системы отопления, в другой части находится азот или воздух, не вступающие в прямое соприкосновение с водой. Таким образом, теплоноситель при нагреве поступает в расширительный бак и проникает в мембрану. При остывании теплоносителя газ, находящийся за мембраной, начинает выталкивать его обратно в систему.

Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

1. По месту размещения расширительного бака. В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
2. Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
3. В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы. Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
4. В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.
5. Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.
